53-10

Антиблокировочная система (АБС) - Поиск и устранение неисправностей





Поиск и устранение неисправностей

Диагностические процедуры

1.

Считать код неисправности DTC.

А.  Если есть код неисправности, Перейти к шагу 3.
Б.  Если нет кода неисправности, Перейти к шагу 4.
2.

Записать код неисправности DTC, а затем стереть его.

3.

Подтвердить и воспроизвести неисправность. При движении автомобиля со скоростью больше 15 км/ч

имитировать состояние возникновения неисправности и снова считать код неисправности DTC.
А.  Если есть код неисправности, Перейти к шагу 5.
Б.  Если нет кода неисправности, Перейти к шагу 6.
4.

Если код неисправности не сформирован, Перейти к шагу 7.

5.

Провести поиск и устранение неисправности в соответствии с таблицей кодов DTC и затем Перейти

к шагу 7.
6.

Устранить неисправность в соответствии с ее признаком и Перейти к шагу 7.

7.

Подтвердить устранение неисправности, после чего система вновь работоспособна.

8.

Конец диагностики.



Описание диагностики АБС

Датчик скорости колеса, установленный на колесе, формирует сигнал о скорости колеса и отправляет его

в электронный блок управления для вычисления скорости колеса и дальнейшего вычисления скорости замедления

автомобиля и определения состояния проскальзывания колес. Электронный блок управления АБС, основываясь на

вычисленных параметрах, с помощью гидравлического регулятора управляет давлением в тормозной системе при

торможении для выполнения функции АБС. Каждый раз при включении зажигания АБС может проводить

самодиагностику; если обнаруживается какая-либо неисправность, электронный блок управления может

автоматически прервать работу АБС и зажечь контрольную лампу АБС. Теперь тормозная система будет работать

так, словно она не оборудована системой АБС.


Считывание и удаление кодов неисправности



1.

Считать коды DTC с помощью диагностического

сканера.

А.  Подключить диагностический тестер LIFAN V30

к диагностическому интерфейсу.



Антиблокировочная система (АБС) — Поиск и устранение неисправностей

53-11

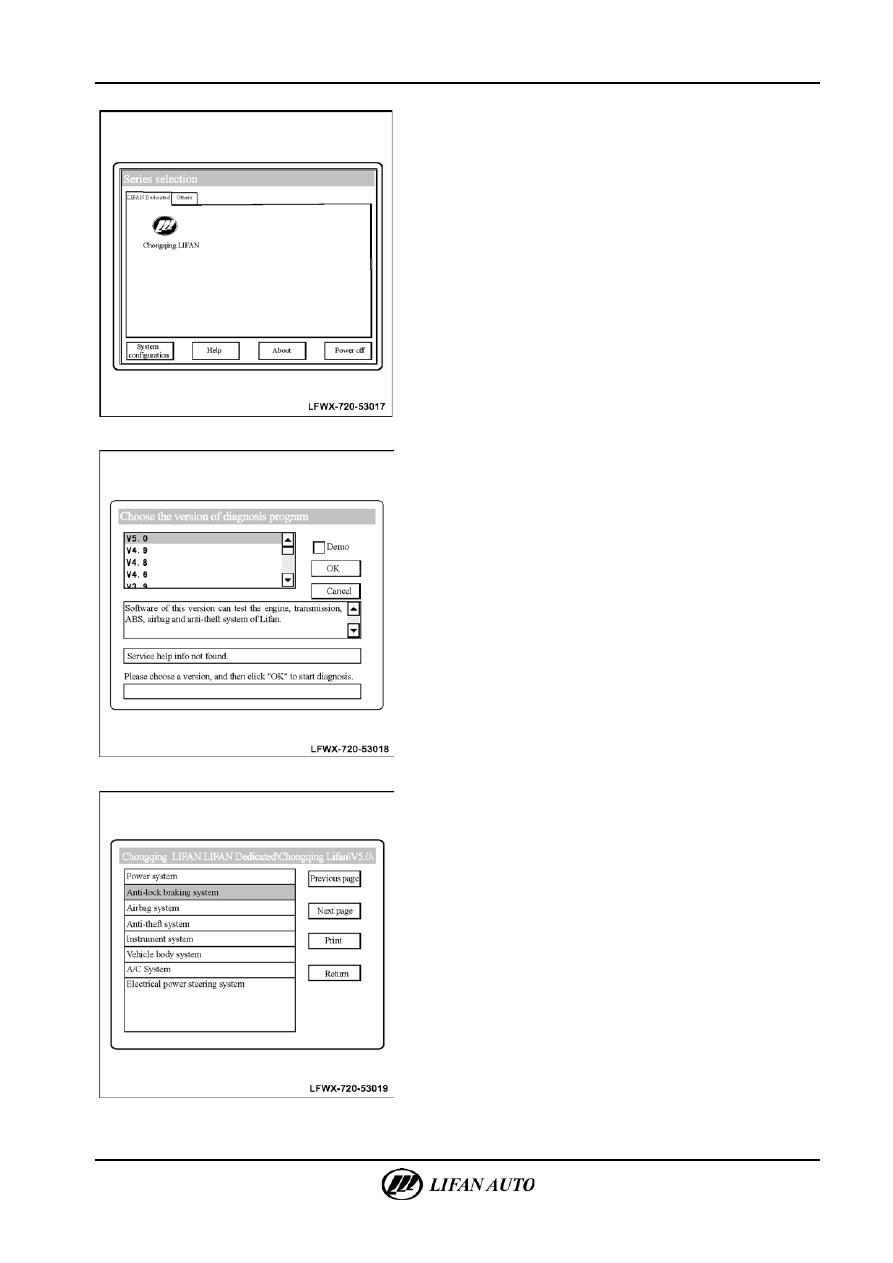

Б.  Включить диагностический тестер и войти

в диагностическую систему «Chongqing LIFAN».







В.  Выбрать версию диагностической программы «V5.0»

и затем нажать «OK».







Г.  Выбрать и ввести «ABS».

53-12

Антиблокировочная система (АБС) - Поиск и устранение неисправностей

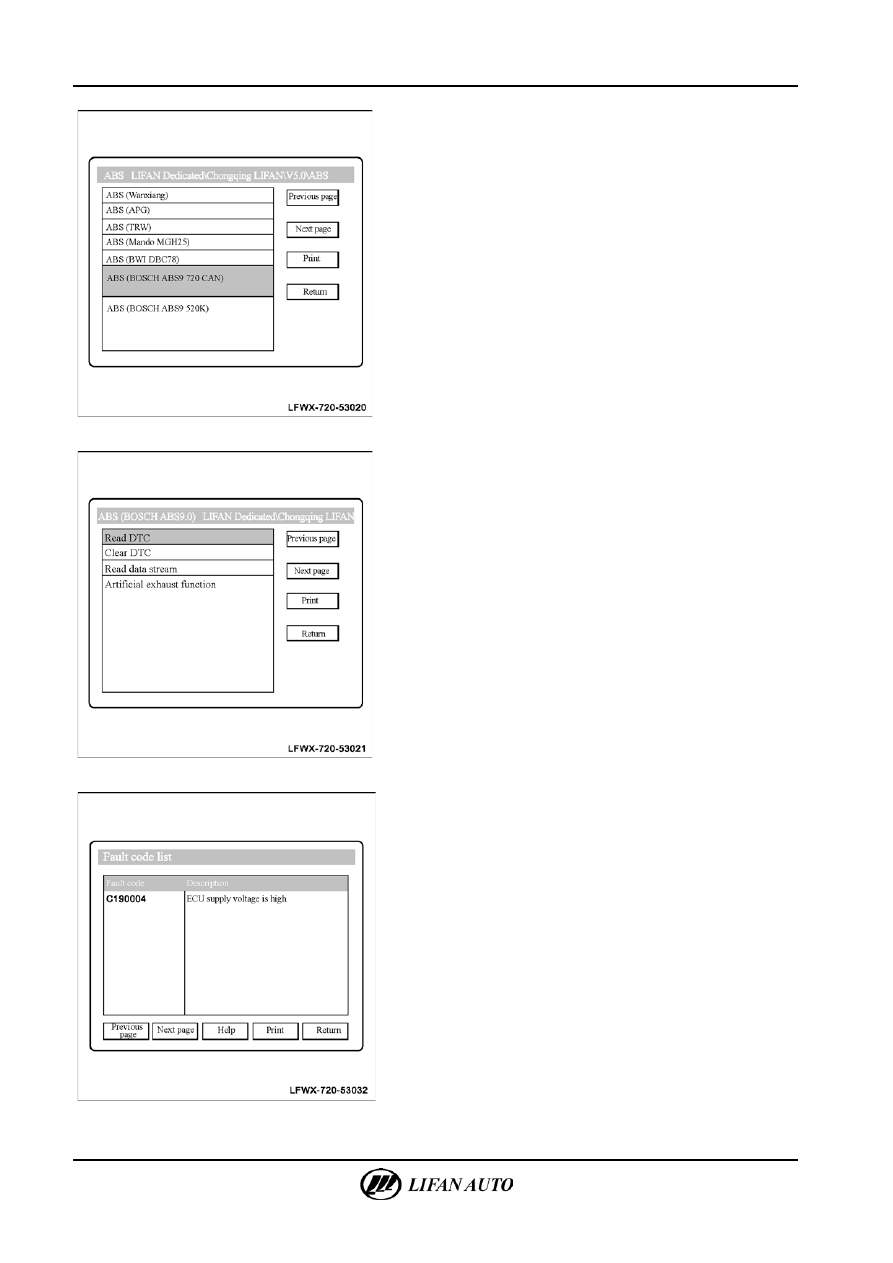

Д.  Выбрать «ABS system (BOSCH ABS9 720 CAN)».







Е.  Нажать и выбрать «Read DTC» (Считать DTC).
△ Сов

е

т



Если в диагностическом сканере сохранен какой-нибудь

предыдущий код DTC, его необходимо стереть перед новым

считыванием.







Ж.  Считать и записать отображаемые на сканере

диагностические коды DTC.



Антиблокировочная система (АБС) — Поиск и устранение неисправностей

53-13

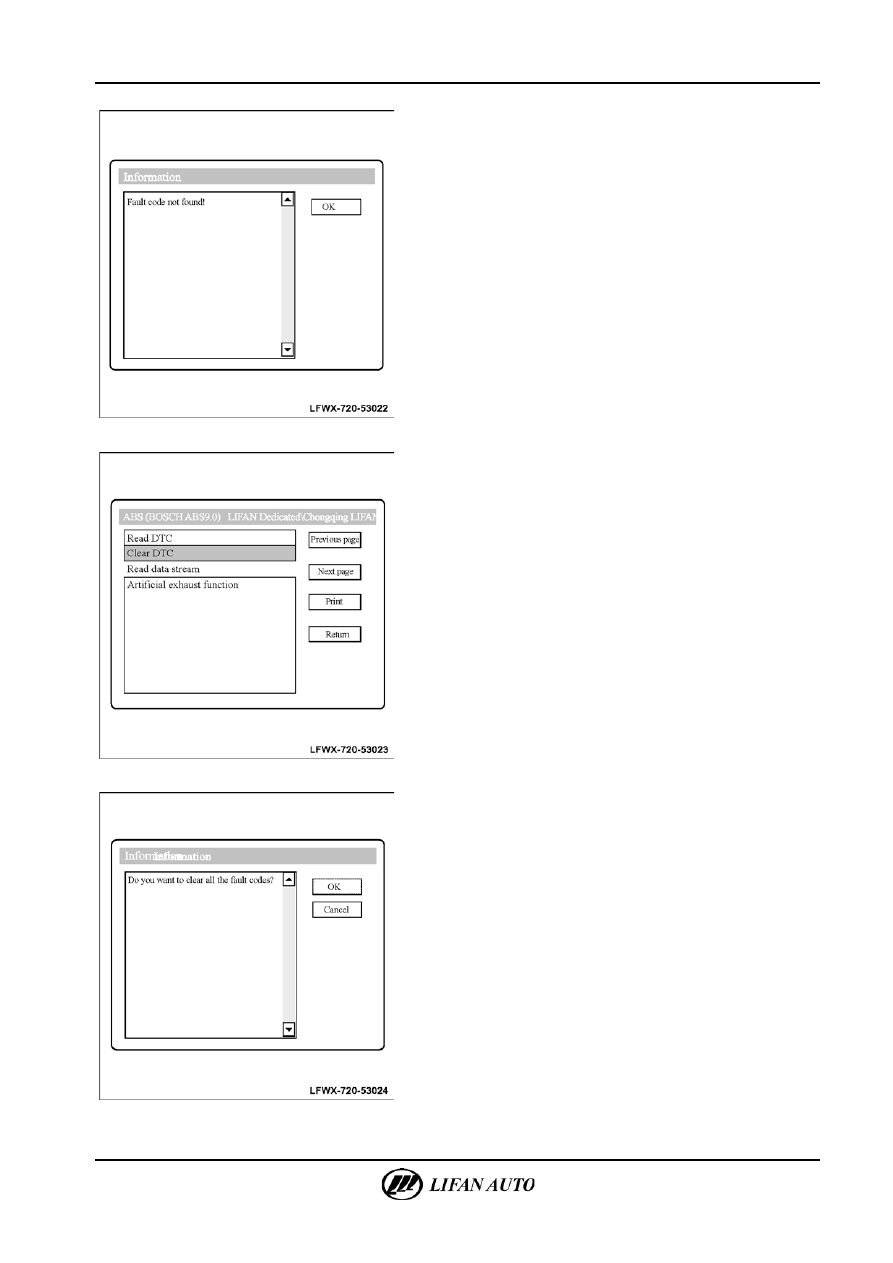

З.  Если код DTC не обнаружен, выбрать «OK» для возврата.







2.

Стереть коды DTC.

А.  Нажать «Clear DTC» (Стереть DTC) для удаления кода

DTC.







Б.  Выбрать «OK» для удаления кодов DTC.
△ Сов

е

т



Если код неисправности не может быть удален, это указатель

того, что неисправность не устранена. Вы должны устранить

неисправность, основанную на коде неисправности, перед

следующей попыткой удалить код неисправности.
