Lifan 720 / Cebrium. Руководство - часть 37

11-120

Механические компоненты двигателя - Коленчатый вал и маховик





Замена



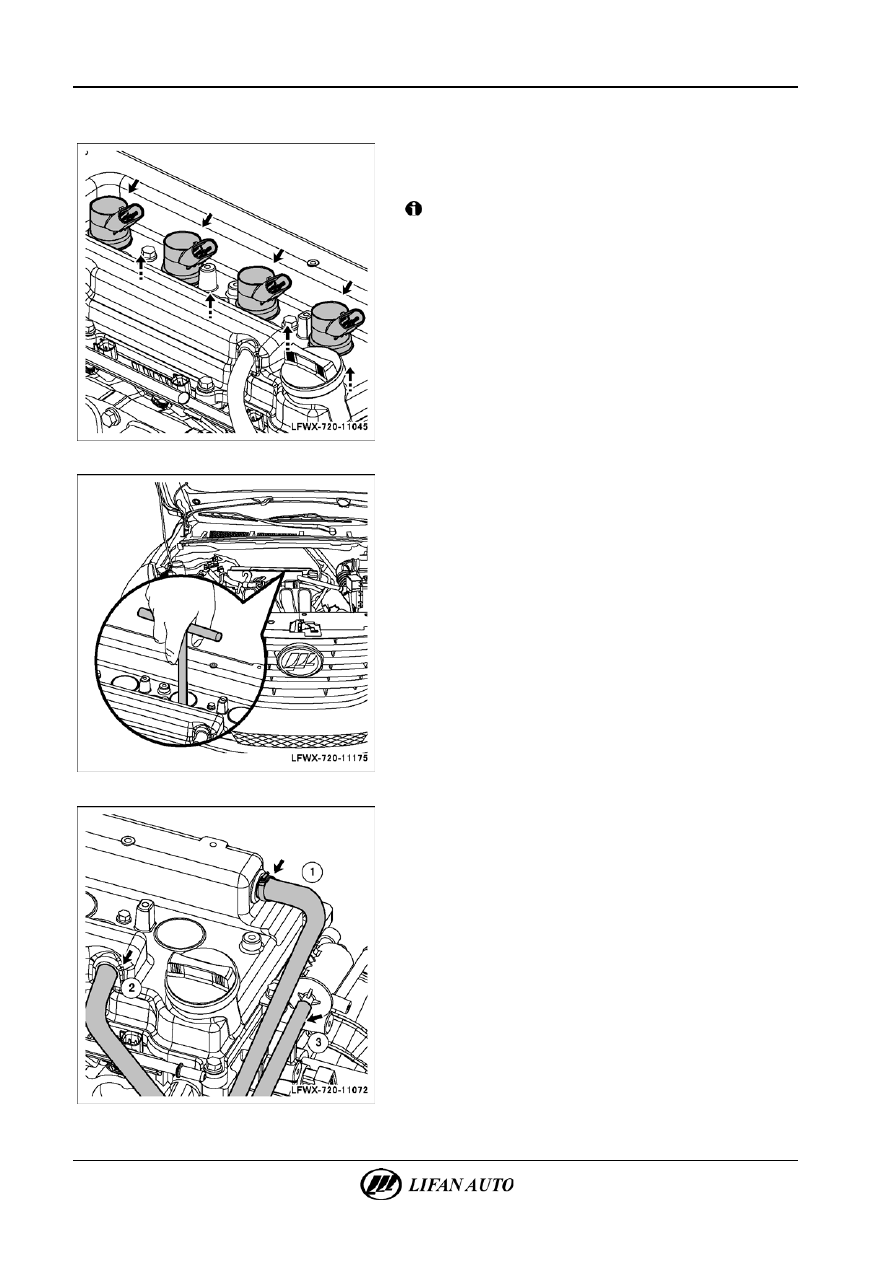

1.

Снятие катушки и свечи зажигания.

А.  Отвернуть крепежные болты катушки зажигания и снять

катушки зажигания по порядку.



Внимание!

•

Не допускается повреждение изоляции катушки

зажигания.

•

При снятии необходимо отметить цилиндр, катушка

зажигания которого была снята, для облегчения

дальнейшей установки.







Б.  С помощью торцевой головки с удлинителем вывернуть

каждую свечу зажигания.







2.

Снятие вентиляционного патрубка и

электромагнитного клапана угольного адсорбера.

А.  Как показано на рис. 1, снять хомут патрубка клапана

вентиляции картерных газов и отсоединить патрубок.

Б.  Как показано на рис. 2, отсоединить вентиляционный

патрубок.

В.  Как показано на рис. 3, отсоединить патрубок

электромагнитного клапана угольного адсорбера.



Механические компоненты двигателя - Коленчатый вал и маховик

11-121





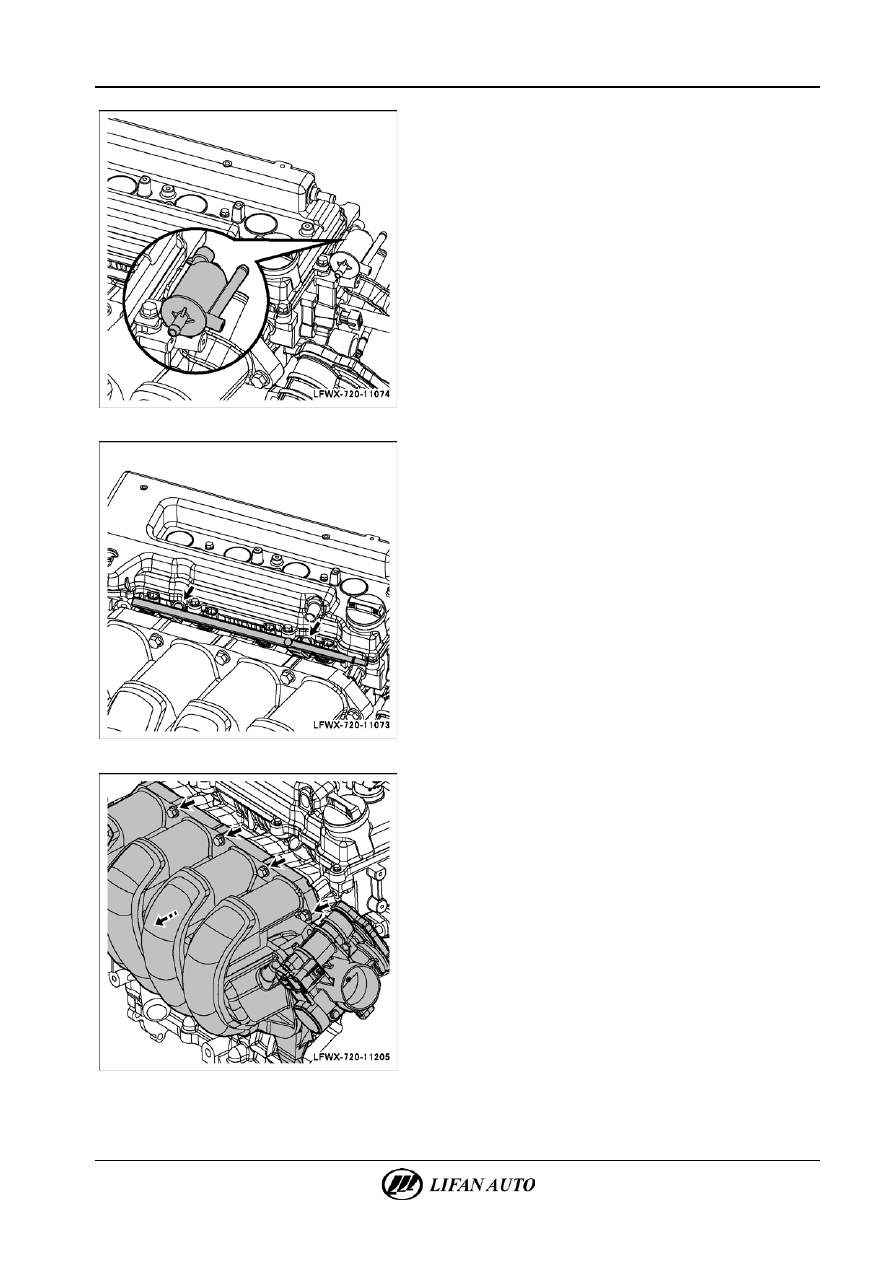

Г.  Снять электромагнитный клапан угольного адсорбера.







3.

Снятие топливного коллектора.

А.  Вывернуть крепежные болты топливного коллектора,

затем снять его.







4.

Снятый впускной и выпускной коллекторы.

А.  Снять впускной коллектор.

11-122

Механические компоненты двигателя - Коленчатый вал и маховик







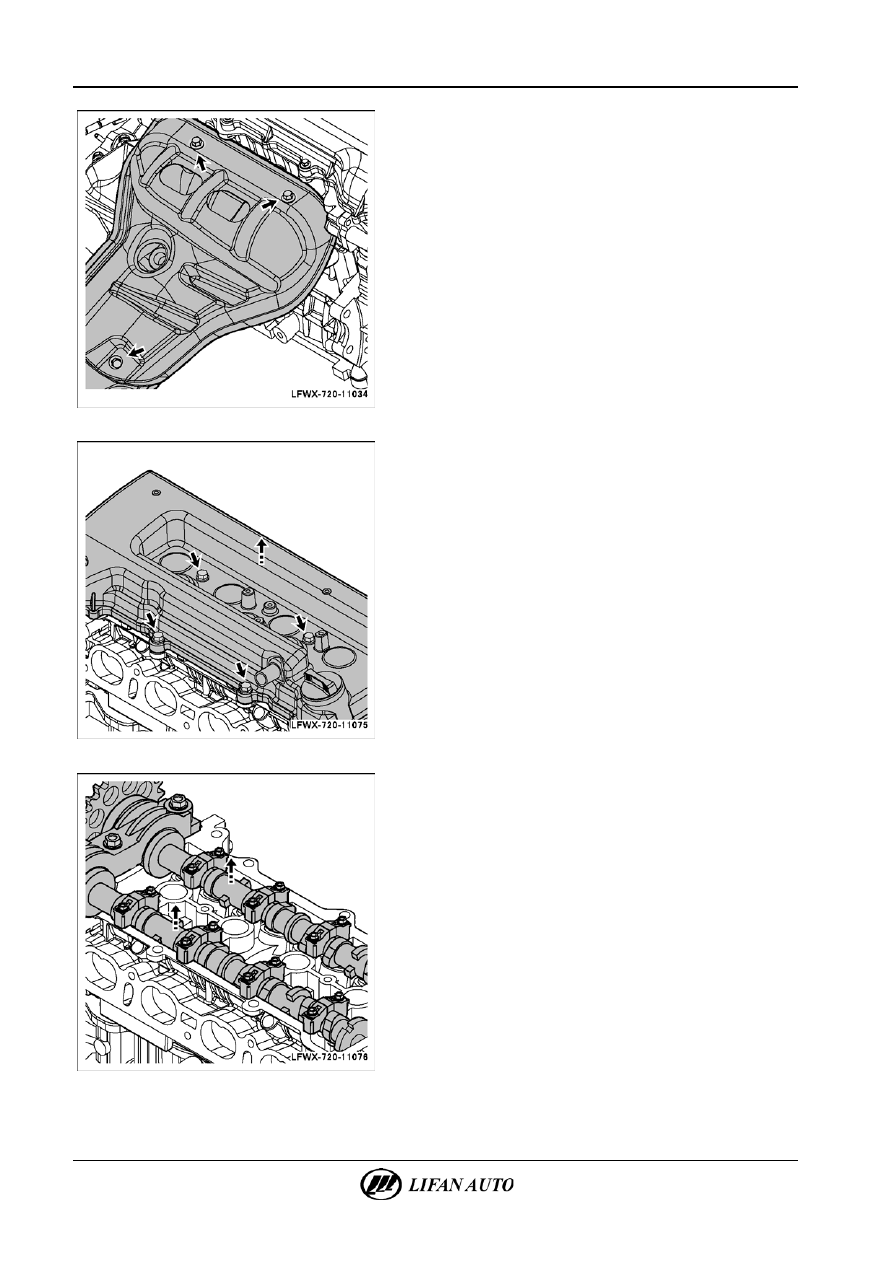

Б.  Снять выпускной коллектор.







5.

Снятие головки блока цилиндров.

А.  Отвернуть крепежные болты крышки головки блока

цилиндров и снять ее.







Б.  Снять механизм шестерни коленчатого вала.
В.  Снять распределительные валы впускных и выпускных

клапанов с зубчатыми колесами в сборе.



Механические компоненты двигателя - Коленчатый вал и маховик

11-123





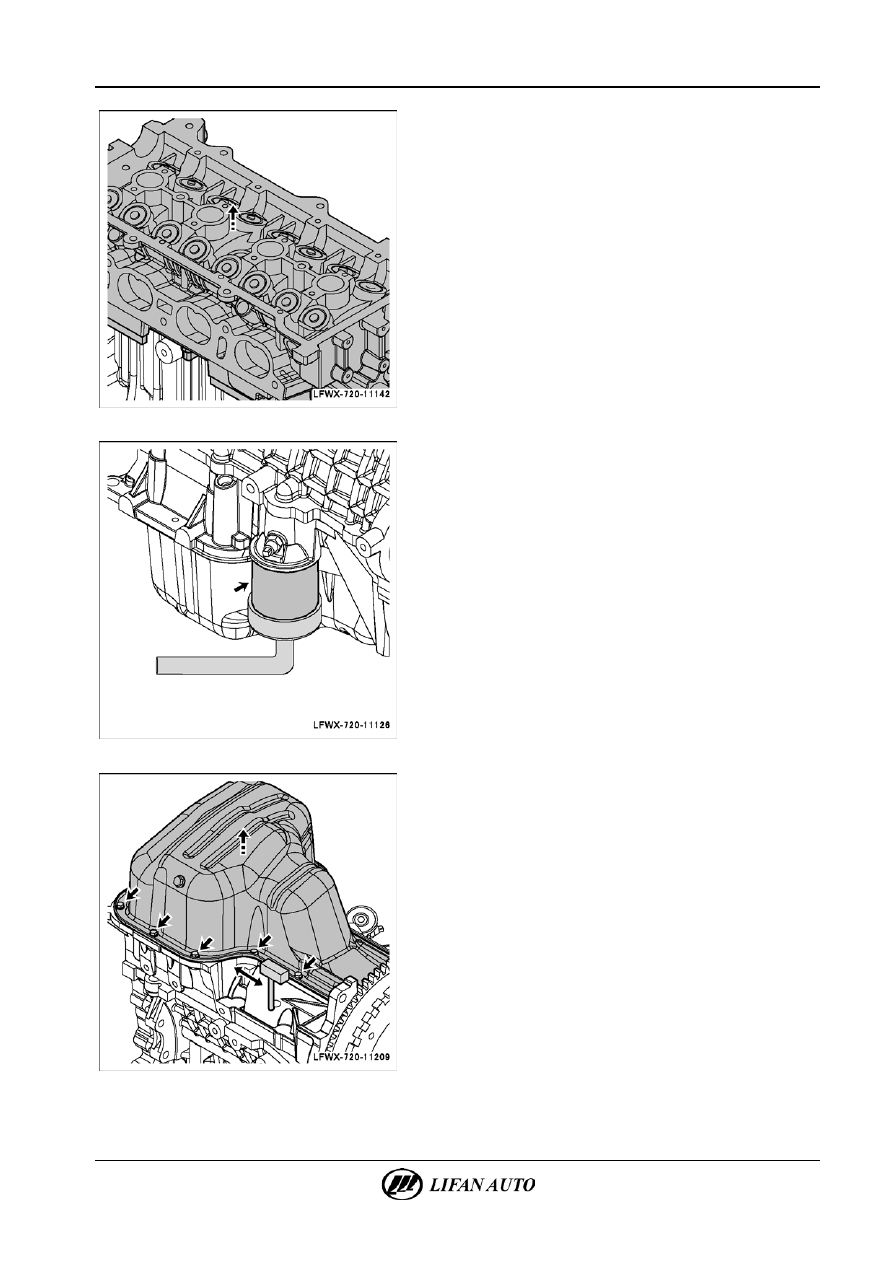

Г.  Снять головку блока цилиндров.







6.

Снятие масляного фильтра.

А.  Снять масляный фильтр с помощью специального

инструмента.







7.

Снятие масляного поддона и маслоприемника

с сетчатым фильтром.

А.  Отвернуть крепежные болты масляного поддона

и с помощью съемника снять поддон.
