Lifan 720 / Cebrium. Руководство - часть 7

01-24

Обзор - Стандартные моменты затяжки болтовых соединений





Стандартные моменты затяжки болтовых соединений

Моменты затяжки болтовых соединений для стандартных типов резьбы



Тип резьбы

Параметры резьбы

Момент затяжки (Н·м)

Класс 8.8

Класс 10.9

Класс 12.9

Резьба с крупным

шагом

M4

3,0

4,4

5,1

M5

5,9

8,7

10

M6

10

16

18

M8

25

36

43

M10

49

72

84

M12

86

126

145

M14

135

200

236

M16

210

310

365

M18

300

430

600

M20

425

610

710

Резьба с мелким

шагом

M8X1

27

39

46

M10х1,25

52

76

90

M12х1,25

93

135

160

M12х1,5

89

130

155

M14х1,5

145

215

255

M16х1,5

226

330

390

M18х1,5

340

485

570

M20х1,5

475

680

790





Механические компоненты двигателя - Механические компоненты двигателя

11-1



Механические компоненты двигателя

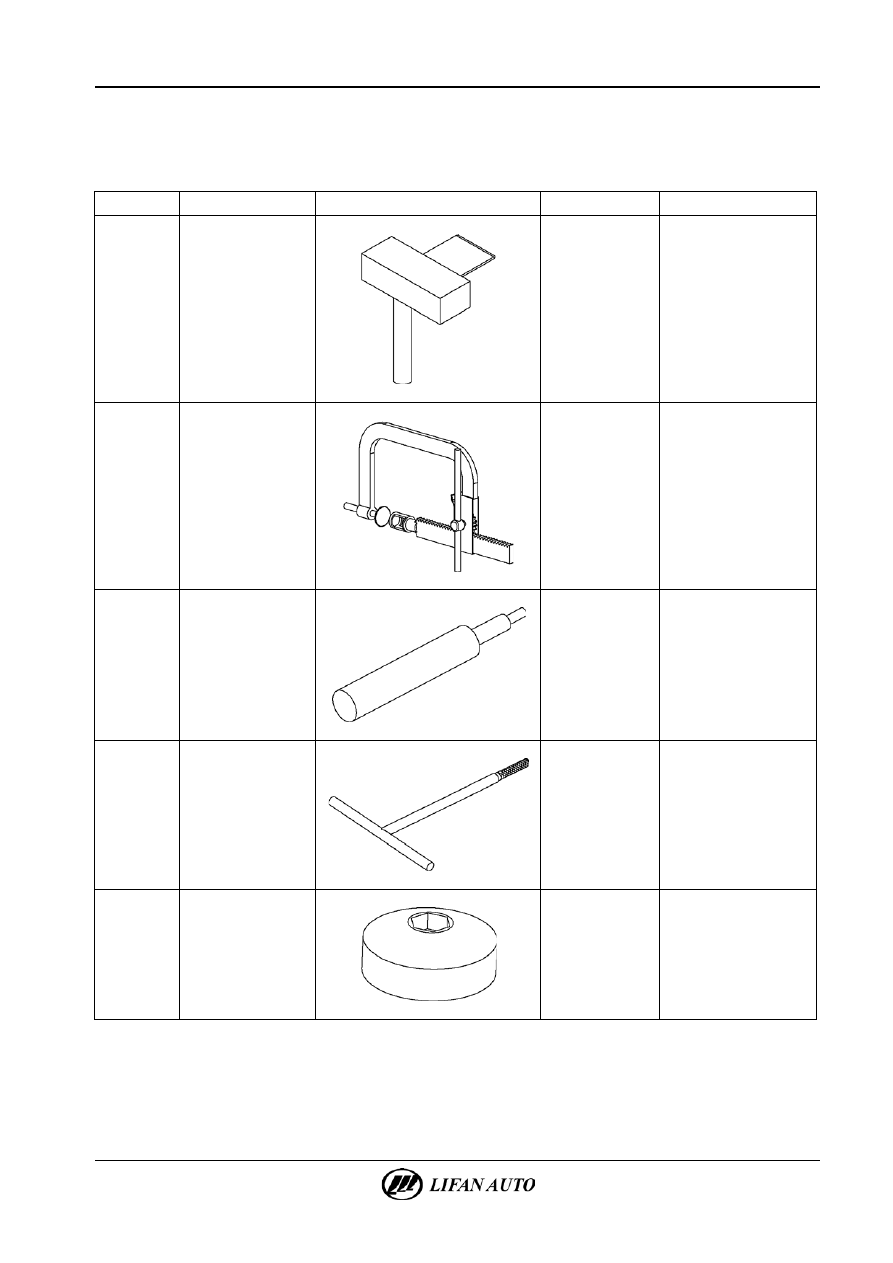

Подготовка

1.

Специальный инструмент.

Позиция

Инструменты

Схематическое изображение

№

Описание

1

Съемник масляного

картера двигателя





Используется для

демонтажа масляного

картера двигателя

2

Съемник сухаря

клапана





Используется для снятия

и установки сухарей

клапанов

3

Инструмент для снятия

и установки

направляющей втулки

клапана





Используется для снятия

и установки клапанов

4

Развертка





Используется

для развертки

направляющих втулок

клапанов

5

Съемник масляного

фильтра





Используется для снятия

и установки масляного

фильтра двигателя

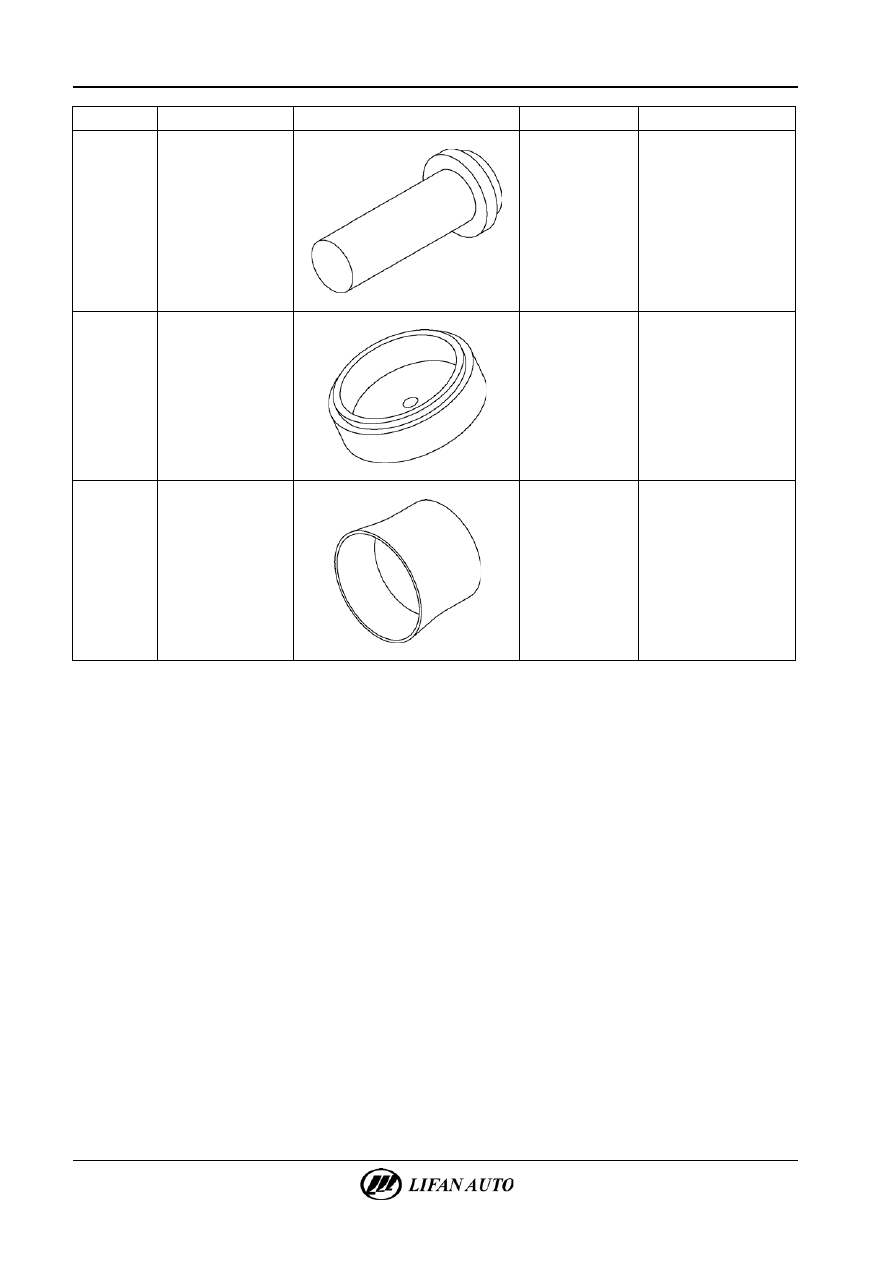

11-2

Механические компоненты двигателя - Механические компоненты двигателя





Позиция

Инструменты

Схематическое изображение

№

Описание

6

Инструмент

для установки

переднего сальника

коленчатого вала





Используется для

установки переднего

сальника коленчатого вала

7

Инструмент

для установки заднего

сальника коленчатого

вала





Используется

для установки заднего

сальника коленчатого вала

8

Инструмент

для установки поршня





Используется

для установки поршней



Механические компоненты двигателя - Механические компоненты двигателя

11-3



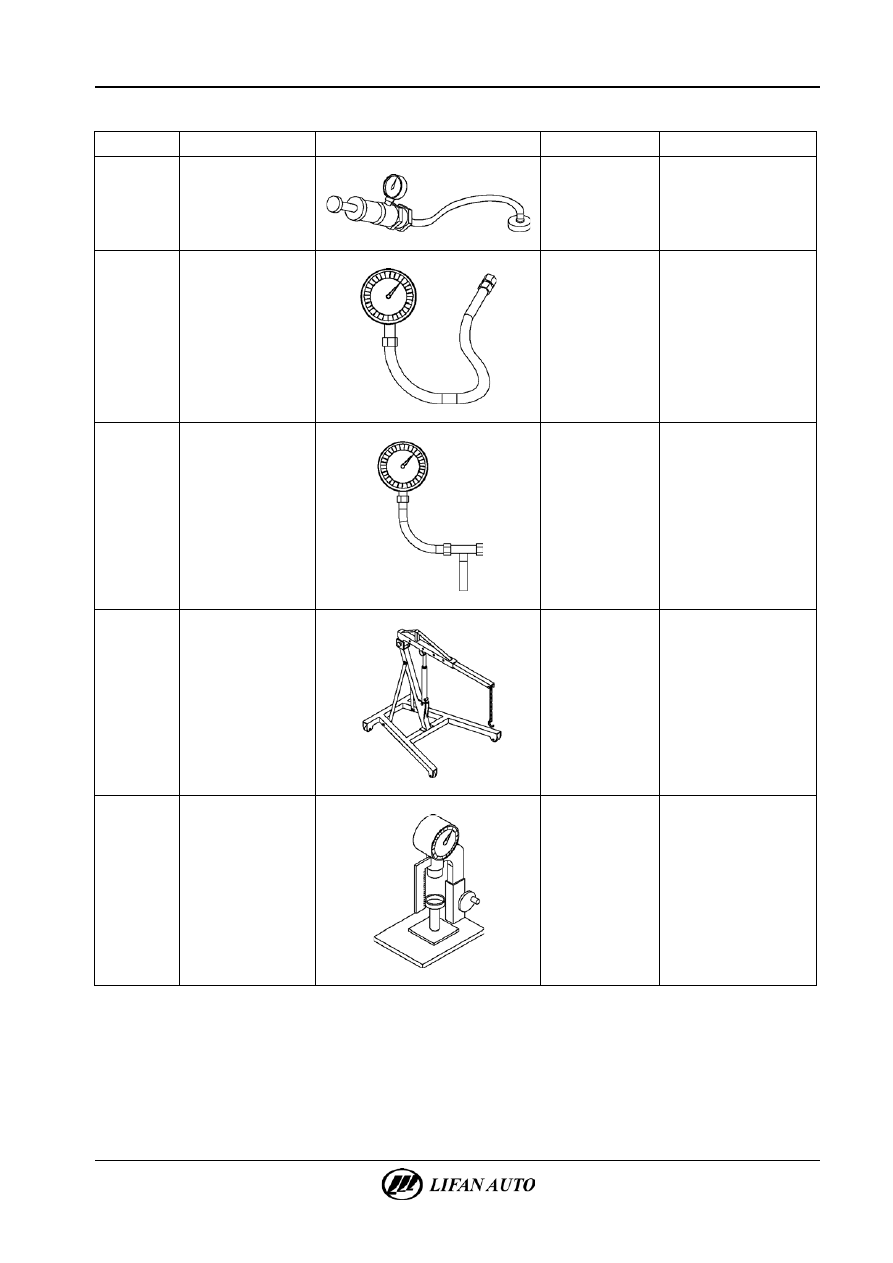

2.

Рекомендуемые инструменты.

Позиция

Инструменты

Схематическое изображение

№

Описание

1

Пробка наливной

горловины радиатора

с датчиком





Используется

для определения давления

в радиаторе

2

Датчик давления

моторного масла





Используется

для определения давления

моторного масла

3

Манометр цилиндра





Используется

для измерения давления

в цилиндре

4

Подъемное устройство





Используется для подъема

двигателя

5

Пружинный

динамометр





Используется для проверки

силы натяжения пружины

клапана
