Обзор - Процедура поиска и устранения неисправностей





Процедура поиска и устранения неисправностей

Общие сведения


Для улучшения потребительских свойств автомобиля в электропроводке модели LIFAN 720 применена система

передачи информации CAN. В результате проводка автомобиля стала компактнее и планомернее, но процесс

устранения неисправностей усложнился.

В целом устранение неисправностей сложных электрических цепей требует от технического персонала высокого

уровня знаний и навыков. Диагностика большинства неисправностей должна происходить последовательно для

определения их точного местонахождения. Технический специалист, в полной мере разбирающийся в каждой

системе и имеющий базовые знания в области механики и схемотехники, способен провести точную диагностику и

выполнить необходимые работы для устранения неисправностей.

Соответственно характеристикам модели LIFAN 720 и технологичности ремонта современного автомобиля в данном

руководстве приведены точные и эффективные решения по устранению неисправностей, предназначенные для

специалистов по обслуживанию.

△ Сов

е

т



Модель LIFAN 720 оборудована большим количеством электрических контроллеров, датчиков и исполнительных

устройств, часть из которых может быть легко повреждена, в том числе вследствие неправильного ремонта. При

поиске неисправностей запрещается производить диагностику перечисленных устройств в случайном порядке,

поскольку это не только неэффективно, но и может привести к повреждениям некоторых деталей контроллера.
Таким образом, при поиске неисправностей следует хорошо понимать их местонахождение и признаки для

правильного и быстрого устранения.


Структура поиска и устранения неисправностей

△ Сов

е

т



•

Ниже приведен перечень основных методик выполнения работ.

•

Процесс устранения неисправностей описан далее.

•

В руководстве приведено описание наиболее эффективных способов поиска и устранения каждой типичной

неисправности (см. информацию о диагностике в каждом разделе).

•

До начала работ необходимо определить подходящую методику их выполнения.



1.

Автомобиль доставлен на завод для прохождения технического обслуживания.



2.

Изучение комментариев владельца автомобиля.

А.  Спросить владельца автомобиля о состоянии автомобиля и признаках неисправности.


3.

Подтверждение и проверка неисправностей.

А.  Проверить положительное напряжение аккумулятора.

Напряжение: 11-14 В (выключается двигатель).

Б.  Проверить предохранители, разъемы и жгуты проводов на наличие разрывов цепей и коротких замыканий.
В.  Разогреть двигатель до его нормальной рабочей температуры.
Г.  Определить признаки неисправности соответственно таблице признаков неисправностей.



Обзор - Процедура поиска и устранения неисправностей

01-21



4.

Таблица признаков неисправностей.

А.  Соответственно признакам неисправности определить в таблице систему или компонент, которые должны быть

проверены.



5.

Проверка электрических цепей и компонентов.

А.  Определить в таблице признаков неисправности систему или компонент, которые должны быть проверены.


6.

Технические работы.

А.  Соответственно указаниям произвести ремонт поврежденной системы или компонента.


7.

Проверка.

А.  После завершения работ выполнить проверку работоспособности системы или компонента.

Если неисправность сохраняется, следует повторить процедуру диагностики при тех же условиях.



Изучение комментариев владельца автомобиля

△ Сов

е

т



•

Для точного определения неисправности ее признаки должны быть проверены и подтверждены. Рекомендуется

подробно выслушать описание признаков неполадок владельцем автомобиля.

•

Следующие пять пунктов чрезвычайно важны для диагностики. Для эффективного обслуживания полезны

сведения как о неисправностях, признанных неактуальными в прошлом, так и о предыдущих случаях ремонта.

Поэтому необходимо получить как можно больше информации. Данные о признаках неисправностей могут

оказать существенную помощь при диагностике. Таблица комментариев владельца автомобиля должна быть

составлена должным образом.


Основное содержание таблицы комментариев владельца автомобиля
•

Наименование — модель автомобиля, система.

•

Время — дата, время, частота.

•

Место — дорожные условия.

•

Условия — рабочие условия, режим вождения, погодные условия.

•

Что именно произошло — неисправность.



Моделирование неисправностей

△ Сов

е

т



Даже наиболее сложная диагностика не может обнаружить все без исключения неисправности. Поэтому следует

вначале выслушать все комментарии владельца автомобиля и только затем приступить к обследованию автомобиля.

Независимо от объема своих знаний и опыта технический специалист обязан проанализировать всю доступную

информацию, иначе можно легко упустить некоторые ключевые моменты и прийти к ошибочным выводам.

Например, неисправности, возникающие при остывающем двигателе или при движении по неровной дороге, не

могут быть выявлены в условиях, когда двигатель не прогрет, а автомобиль неподвижен. Неисправности часто

возникают в условиях вибрации, нагрева, утечки воды и пр., поэтому для их выявления необходим метод

моделирования.
Установив автомобиль на подходящем стенде, следует воспроизвести соответствующие внешние условия.
Основные пункты моделирования.
Перед началом моделирования в первую очередь требуется проверить все признаки неисправности, зону

неисправности и поврежденные компоненты. Установить на соответствующее место детектор. Используя данные о

признаках неисправности, максимально сузить зону ее поиска. После этого запустить моделирование и, проверяя

наличие неисправности, определить повреждения электрических цепей. Для сужения зоны поиска см. таблицу

признаков неисправности для каждой системы.

01-22

Обзор - Процедура поиска и устранения неисправностей







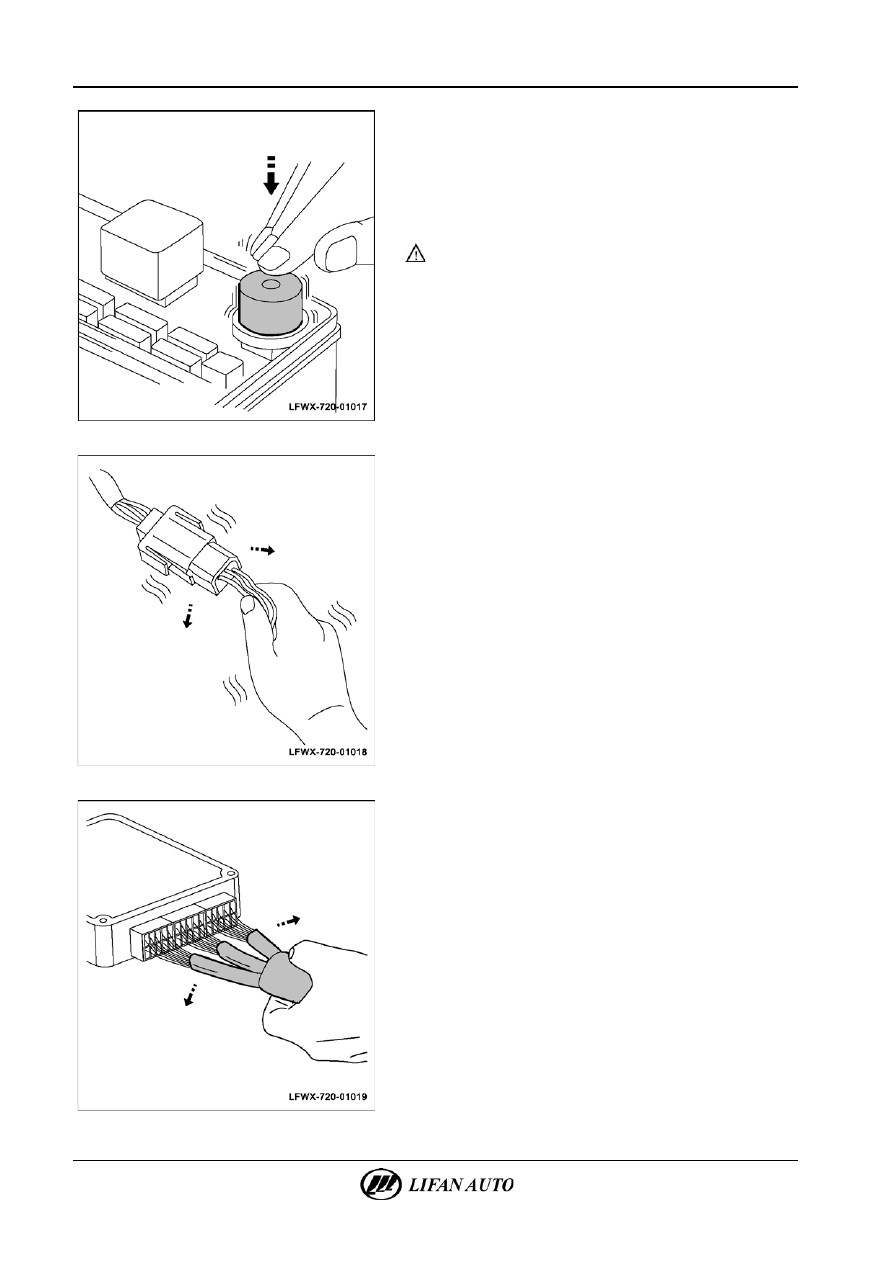

1.

Вибрация.
Вибрация, как правило, является основной причиной

возникновения неисправностей.

А.  Компоненты и датчики.

Слегка потрясти пальцами датчик, который

предположительно может быть неисправен. Выполнить

проверку.



Предупреждение

Чрезмерное усилие может привести к обрыву

электрических цепей.







Б.  Разъемы.

Слегка потрясти разъем в горизонтальном и вертикальном

направлениях.







В.  Жгуты.

Слегка потрясти жгут проводов в горизонтальном

и вертикальном направлениях и полностью проверить

основные неисправные участки.

Вибрация



Обзор - Процедура поиска и устранения неисправностей

01-23





2.

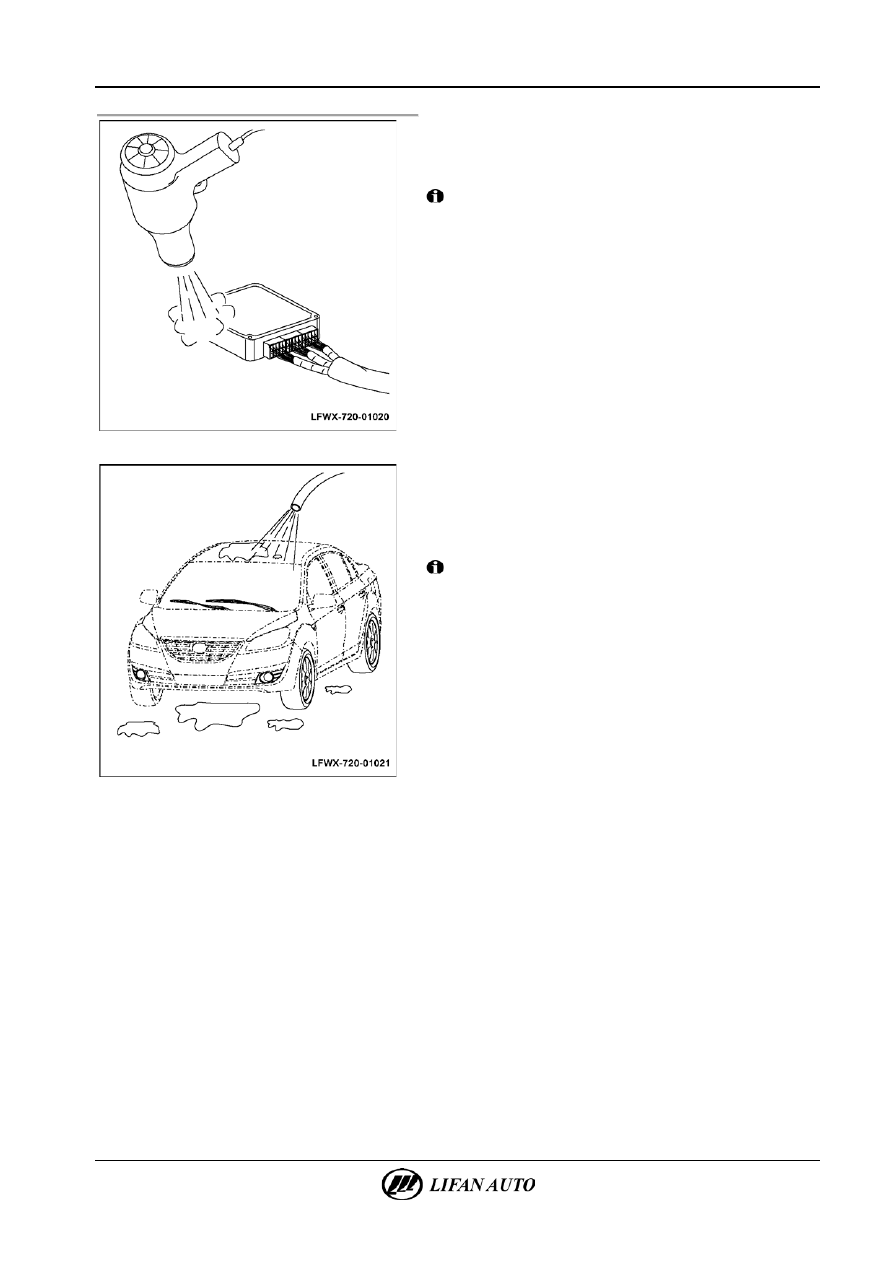

Нагрев.
Неисправность появляется при нагреве исследуемой зоны.

А.  Нагреть исследуемую область феном или аналогичным

устройством. Выполнить проверку.



Внимание!

•

Температура нагрева не должна превышать 60 °С

(для предотвращения повреждения компонентов).

•

Запрещается прямой нагрев электронного блока

управления.







3.

Разбрызгивание воды.
Неисправность появляется во время дождя или при

повышенной влажности.

А.  Произвести разбрызгивание воды на автомобиль.

Выполнить проверку.



Внимание!

•

Запрещается подвергать двигатель прямому

воздействию воды. Вместо этого вода должна попадать

на лицевую сторону радиаторной решетки, косвенно

изменяя температуру и влажность.

•

Запрещается подвергать электрические компоненты

прямому воздействию воды.

△ Сов

е

т



Утечка воды в автомобиле может повредить некоторые

электрические компоненты. Разбрызгивание воды необходимо

выполнять с особой осторожностью.



4.

Прочее.
Неисправность появляется при перегрузке электрических цепей.

А.  Включить все нагрузки электрических цепей. Выполнить проверку.


Поиск неисправностей электрических цепей

1.

Основная проверка.

△ Сов

е

т



При отсутствии особых указаний проверка всех сопротивлений выполняется при температуре 20 °С. При

работающем двигателе повышение температуры приводит к повышению сопротивления. Измерения можно начинать

только после того, как двигатель полностью остыл.
2.

Проверка обрывов цепей и коротких замыканий.
См. раздел 91 «Электропроводка — методы диагностики и технического обслуживания».
