R380 GEARBOX. Manual - part 6

MANUAL GEARBOX

OVERHAUL

3

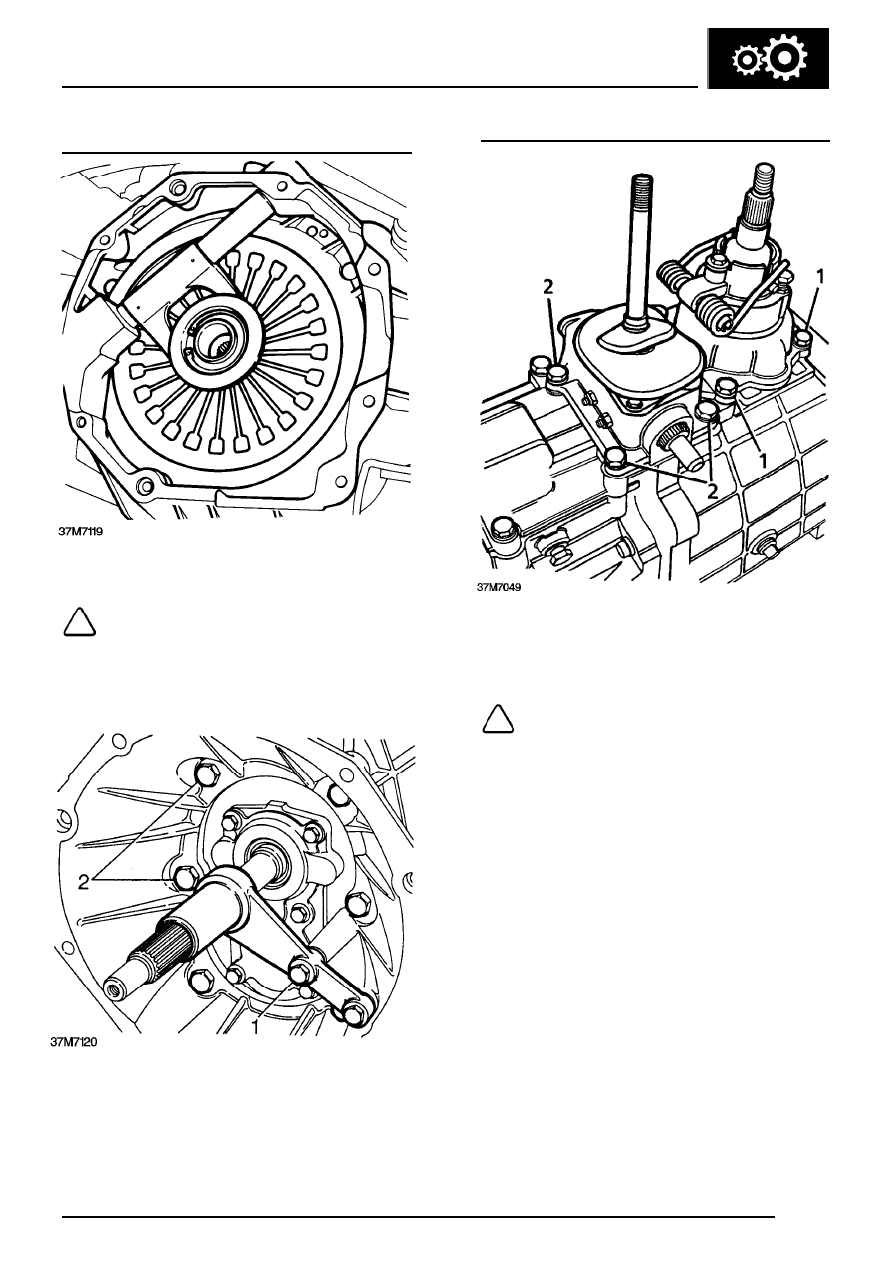

Clutch housing - Type D gearbox - Remove

NOTE: Type D gearboxes have a standard
clutch housing adaptor which mates with
both V8 and diesel engine clutch

housings.The above illustration shows the
gearbox removed at the clutch housing adaptor
with the clutch housing adaptor (containing the
clutch mechanism) still fitted to the engine.

1. Remove 2 bolts securing release lever pivot

post. Remove post.

2. Remove 6 bolts securing adaptor housing to

gearbox. Remove adaptor housing.

Gear change/selector housings - Type A gearbox
- Remove

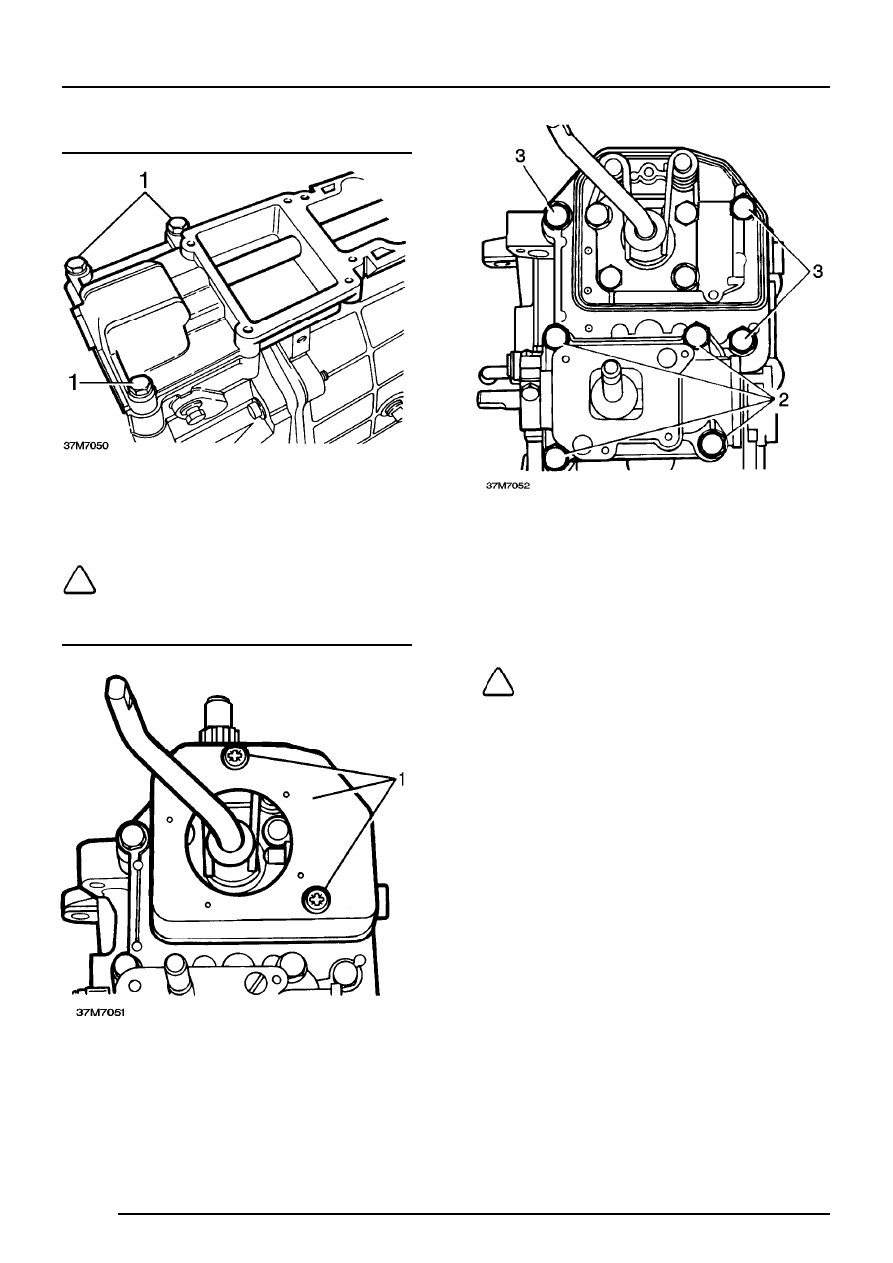

1. Remove 4 bolts securing gear change housing,

remove housing.

NOTE: Dowel located.

2. Remove 4 bolts securing transfer box selector

housing, remove housing.

MANUAL GEARBOX

4

OVERHAUL

Remote housing - Type A gearbox - Remove

1. Noting their fitted position, remove 3 bolts

securing remote housing, remove housing.

NOTE: Dowel located.

Gear change/selector housings - Type B gearbox
- Remove

1. Remove 2 Torx screws securing gear change

housing cover, remove cover; recover sealing
rubber.

2. Remove 4 bolts securing transfer box selector

housing, remove housing.

3. Noting their fitted position, remove 3 bolts

securing gear change housing, remove
housing.

NOTE: Dowel located.

MANUAL GEARBOX

OVERHAUL

5

Selector quadrant - Type A gearbox - Remove

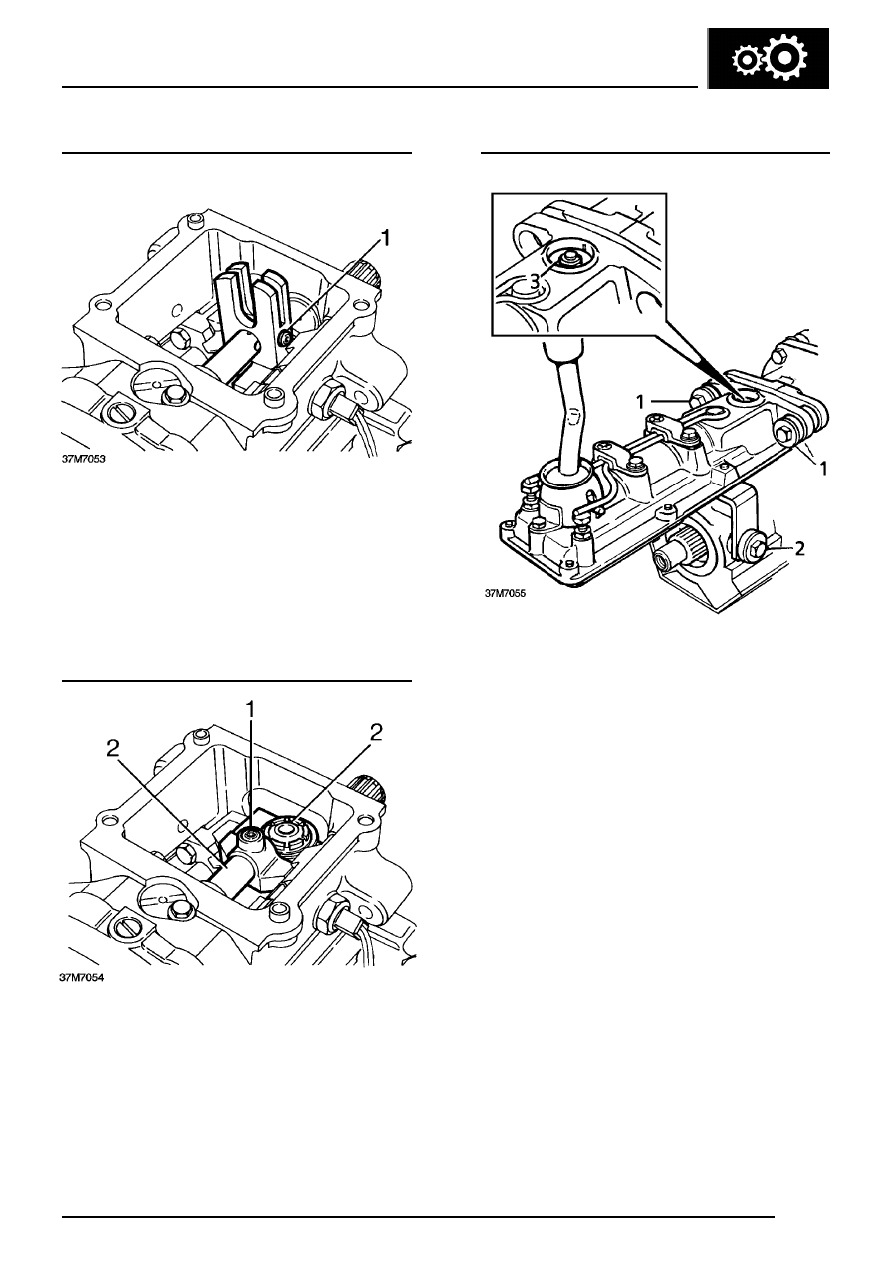

1. Remove and discard set screw securing

selector quadrant.

2. Move selector shaft forwards, remove

quadrant.

Gear change lever yoke - Type B gearbox -
Remove

1. Remove and discard set screw securing yoke.
2. Move selector shaft forwards, remove yoke.

Remote gear change - Type C gearbox - Remove

1. Noting fitted positions of mounting rubbers and

washers, Rremove 2 bolts securing remote
gear change to extension housing, recover
washers and mounting rubbers.

2. Remove 2 bolts securing remote gear change

bracket to extension housing , recover washers
and mounting rubbers.

3. Release remote gear change from extension

housing, disconnect selector rod from selector
shaft pin.

MANUAL GEARBOX

6

OVERHAUL

Remote gear change - Type D gearbox - Remove

1. Remove 4 bolts securing remote gear change

to extension housing.

2. Release remote gear change from extension

housing.

Gear change lever yoke - Type D gearbox -
Remove

1. Remove and discard set screw securing yoke.
2. Move selector shaft forwards. Remove yoke.

Extension housing - Types A and B gearbox -
Remove

1. Thread a 12mm bolt into the end of the output

shaft and using tool LRT-37-009 and
LRT-37-010 withdraw oil seal collar.

2. Remove reverse/5th gear selector spool

retainer.

3. Remove 10 bolts securing extension casing

noting position of longer bolts.
