LT230Q TRANSFER BOX. Manual - part 8

TRANSFER BOX

OVERHAUL

15

Differential

1. Secure differential in a soft-jawed vice.
2. Remove staking from bearing retaining nut.

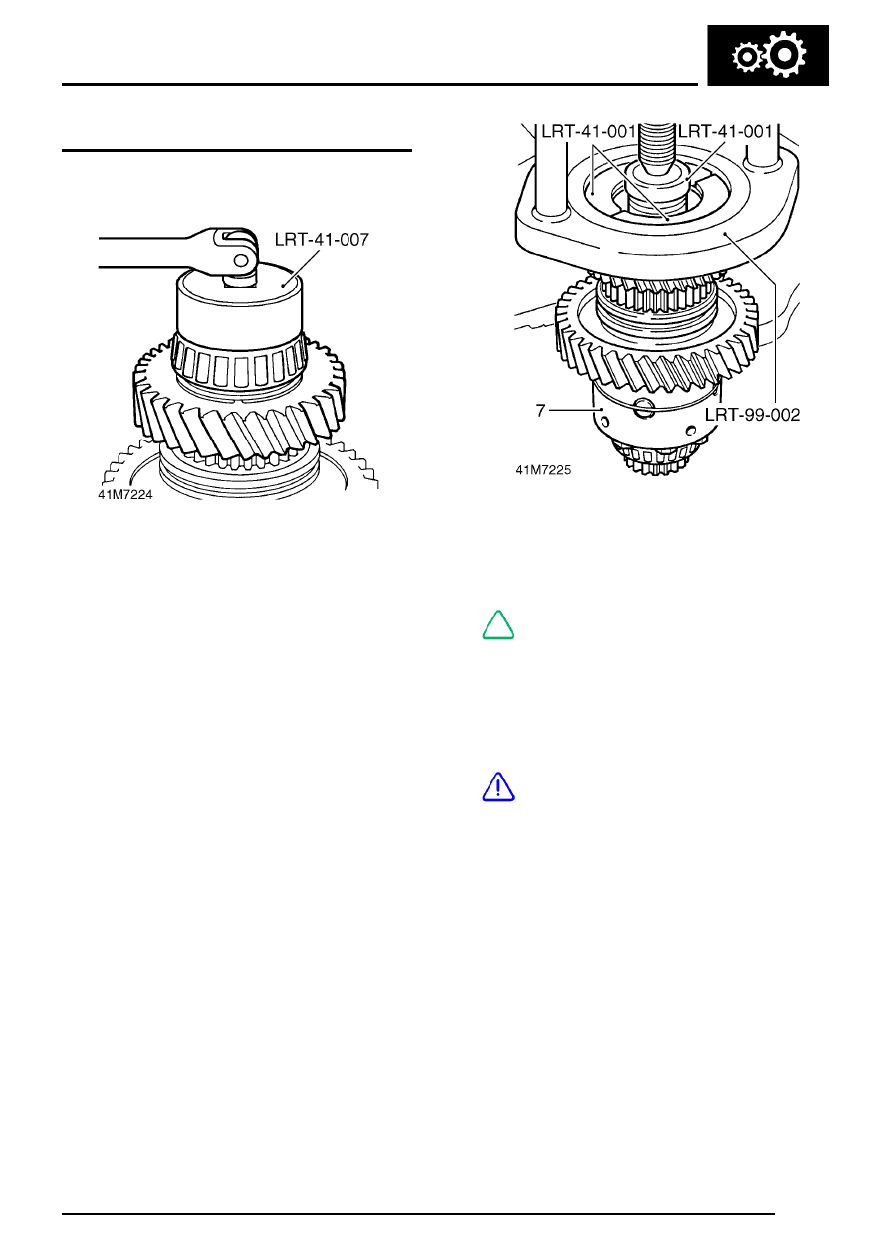

3. Remove nut using tool LRT-41-007; discard

nut.

4. Secure hand press LRT-99-002 in a vice.
5. Secure collars LRT-41-001 around rear

bearing.

NOTE: This bearing is adjacent to
threaded end of differential shaft.

6. Position differential in hand press with thrust

button, part of tool LRT-41-001 between press
mandrel and differential shaft.

7. Press differential out of bearing.

CAUTION: Take care that differential does
not drop out of bearing.

8. Remove differential from press, discard

bearing.

TRANSFER BOX

16

OVERHAUL

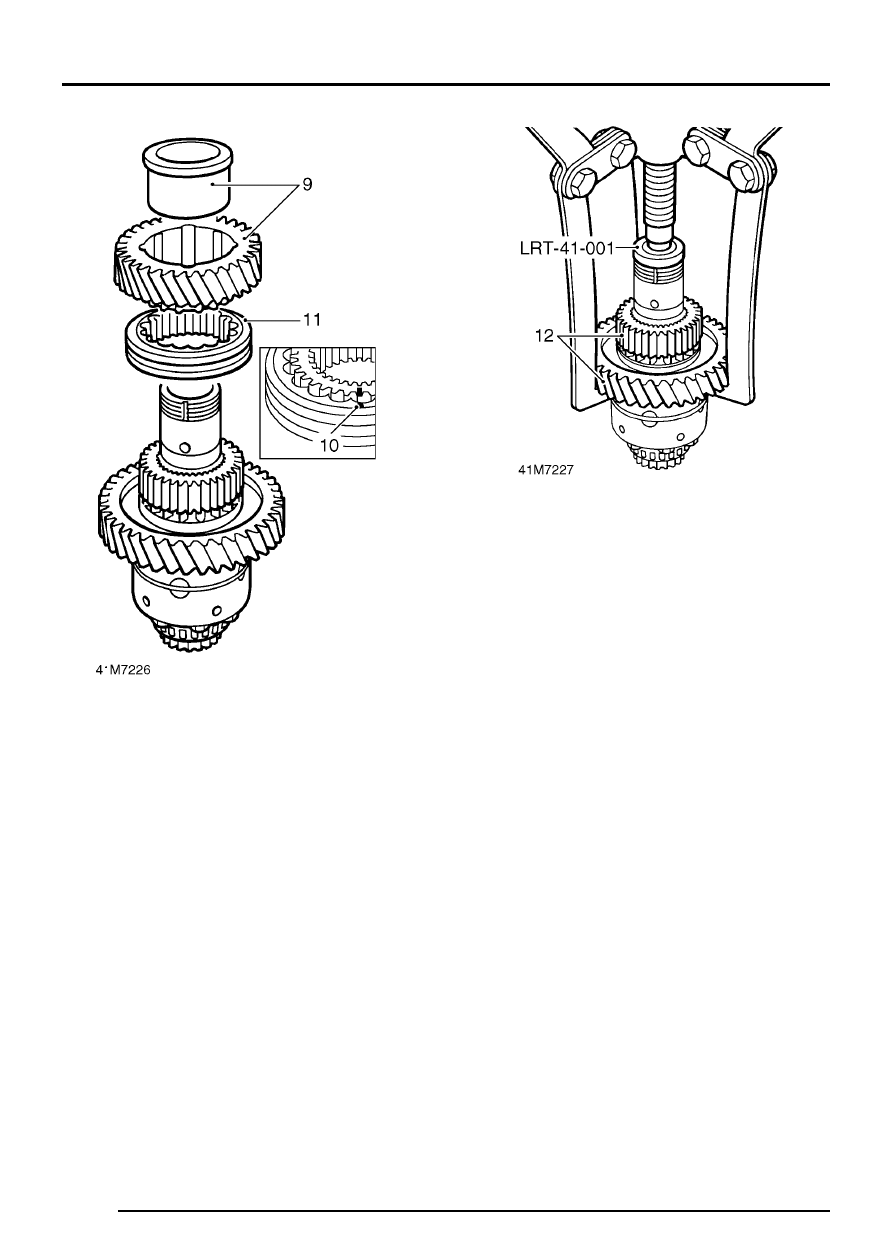

9. Remove high range gear and bush taking care

not to disturb high/low selector sleeve.

10. Make suitable alignment marks between

high/low selector sleeve and hub.

11. Remove high/low selector sleeve.

12. Using a suitable puller and thrust button, part

of tool LRT-41-001, remove high/low hub and
low range gear.

TRANSFER BOX

OVERHAUL

17

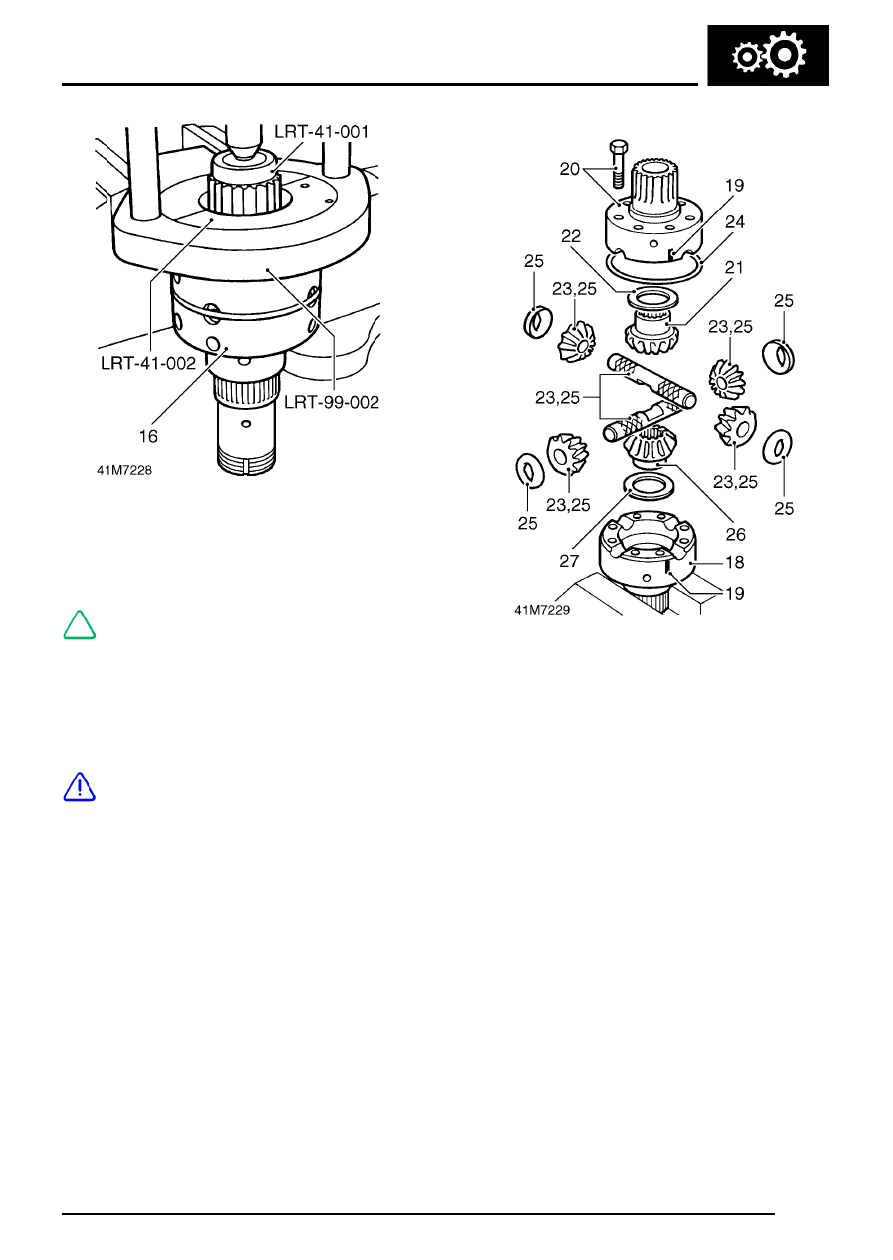

13. Secure hand press LRT-99-002 in a vice.
14. Assemble collars LRT-41-002 around front

bearing.

NOTE: This bearing is adjacent to splined
end of differential shaft.

15. Position differential in hand press with thrust

button, part of tool LRT-41-001 between press
mandrel and differential shaft.

16. Press differential out of bearing.

CAUTION: Take care that differential does
not drop out of bearing.

17. Remove differential from press, discard

bearing.

18. Secure rear half of differential carrier in a

soft-jawed vice.

19. Make suitable alignment marks between front

and rear halves of differential carrier.

20. Remove 8 bolts securing front half of carrier to

rear; remove carrier.

21. Suitably identify front sun gear to front half of

carrier, remove sun gear.

22. Remove and discard thrust washer.
23. Suitably identify each planet gear to its shaft

and fitted position of each cross shaft to rear
half of carrier.

24. Remove retaining ring.
25. Remove planet gears and cross shafts, remove

and discard dished thrust washers.

26. Suitably identify rear sun gear to rear half of

carrier, remove sun gear.

27. Remove and discard thrust washer.

TRANSFER BOX

18

OVERHAUL

INSPECTING COMPONENTS

1. Clean all components, remove all traces of

silicone sealant using solvent and a plastic
scraper.

2. Clean all traces of Loctite and sealant from

threads of bolts and tapped holes. Ensure
holes are clean and dry.

CAUTION: Do not use a tap to clear
threads in tapped holes.

3. Check all casings and covers for cracks and

damage.

4. Replace any component found to be worn or

damaged.

Intermediate gears and shaft

1. Check gear teeth for cracks, chipping and

uneven wear.

2. Check shaft for wear and threads for damage.
