LT230Q TRANSFER BOX. Manual - part 6

TRANSFER BOX

OVERHAUL

7

Front output housing

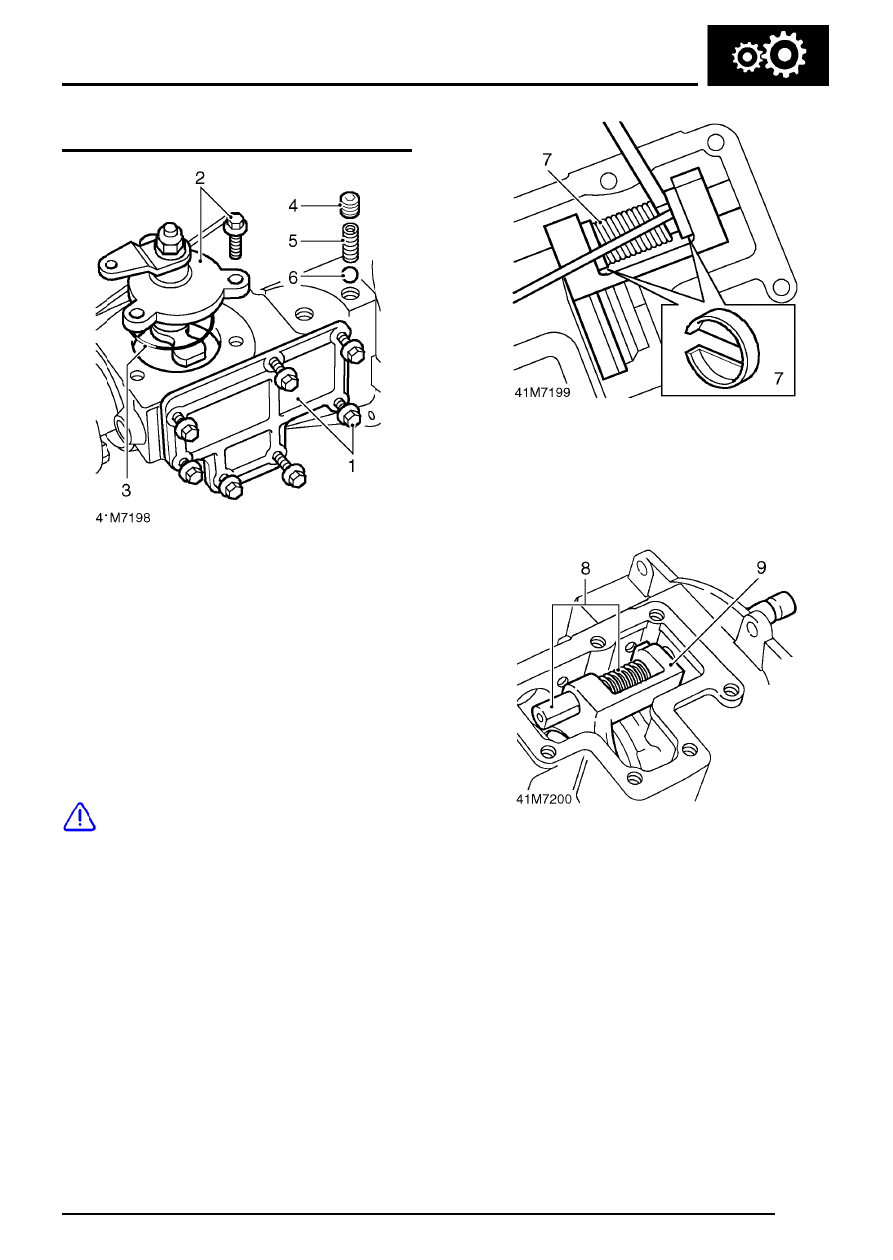

1. Remove 7 bolts securing differential lock

selector side cover, remove cover.

2. Remove 3 bolts securing differential lock

selector housing, remove housing and selector
as an assembly.

3. Remove and discard ’O’ ring from selector

housing.

4. Remove plug securing differential lock detent

spring and ball.

5. Remove detent spring.
6. Remove ball using a stick magnet.

CAUTION: Suitably identify plug, detent
spring and ball to their fitted positions, do
not interchange with high/low selector

shaft detent components.

7. Compress differential lock selector fork spring

and remove retaining clip from each end of
spring.

8. Withdraw differential lock selector shaft from

front output housing, recover spring.

9. Remove differential lock selector fork.

TRANSFER BOX

8

OVERHAUL

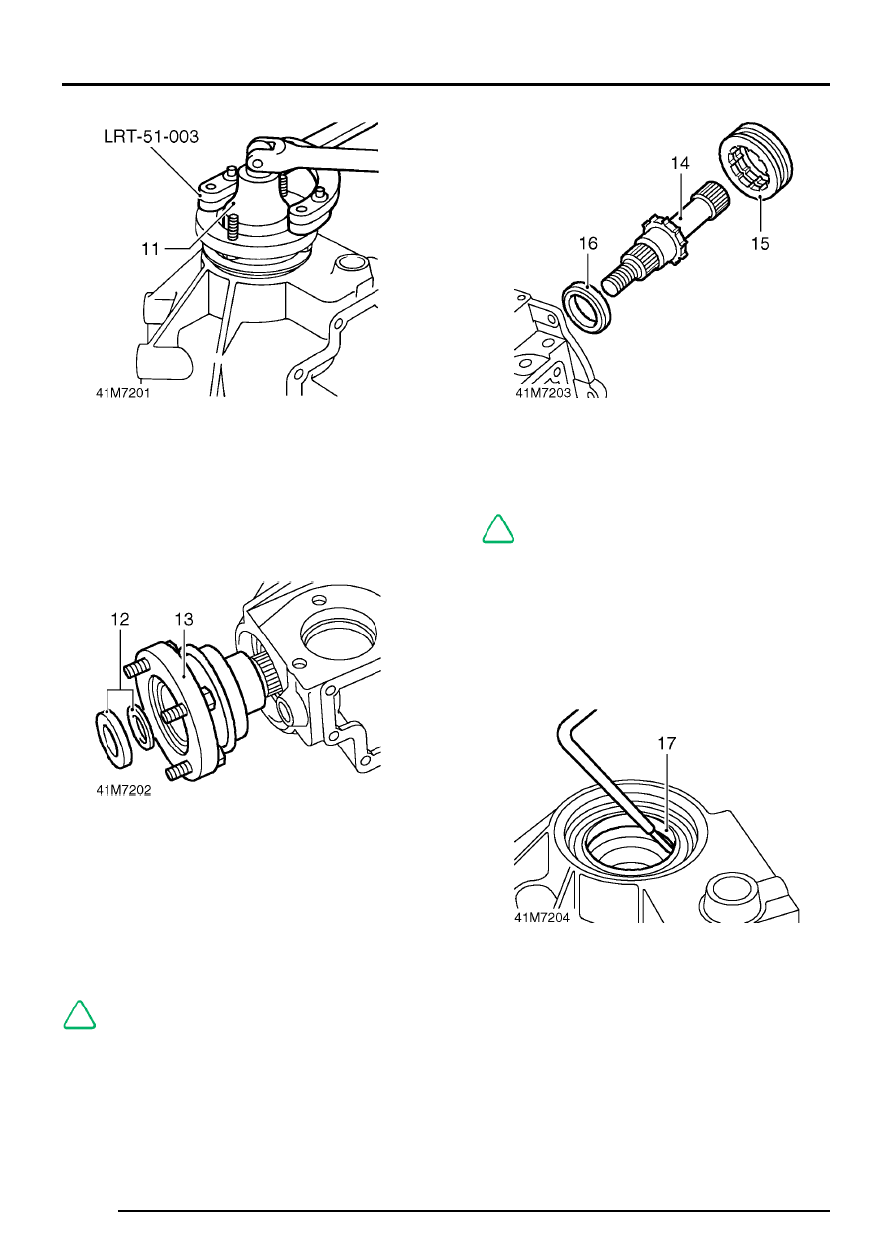

10. Position propeller shaft flange holding tool

LRT-51-003 to output shaft flange.

11. Remove and discard self-locking nut.

12. Remove steel and felt washers, discard felt

washer.

13. Remove output shaft flange together with mud

shield.

NOTE: A replacement output flange will be
supplied with new mud shield and output
shaft oil seal.

14. Using a mallet, drive output shaft out of front

output housing.

NOTE: If it is necessary to use a hand
press to remove output shaft, position
thrust button LRT-370-11/2 between shaft

and press mandrel.

15. Noting its fitted position, remove dog clutch

from output shaft.

16. Noting its fitted position, remove bearing

spacer from output shaft.

17. Taking care not to damage front output

housing, remove and discard output shaft oil
seal.

TRANSFER BOX

OVERHAUL

9

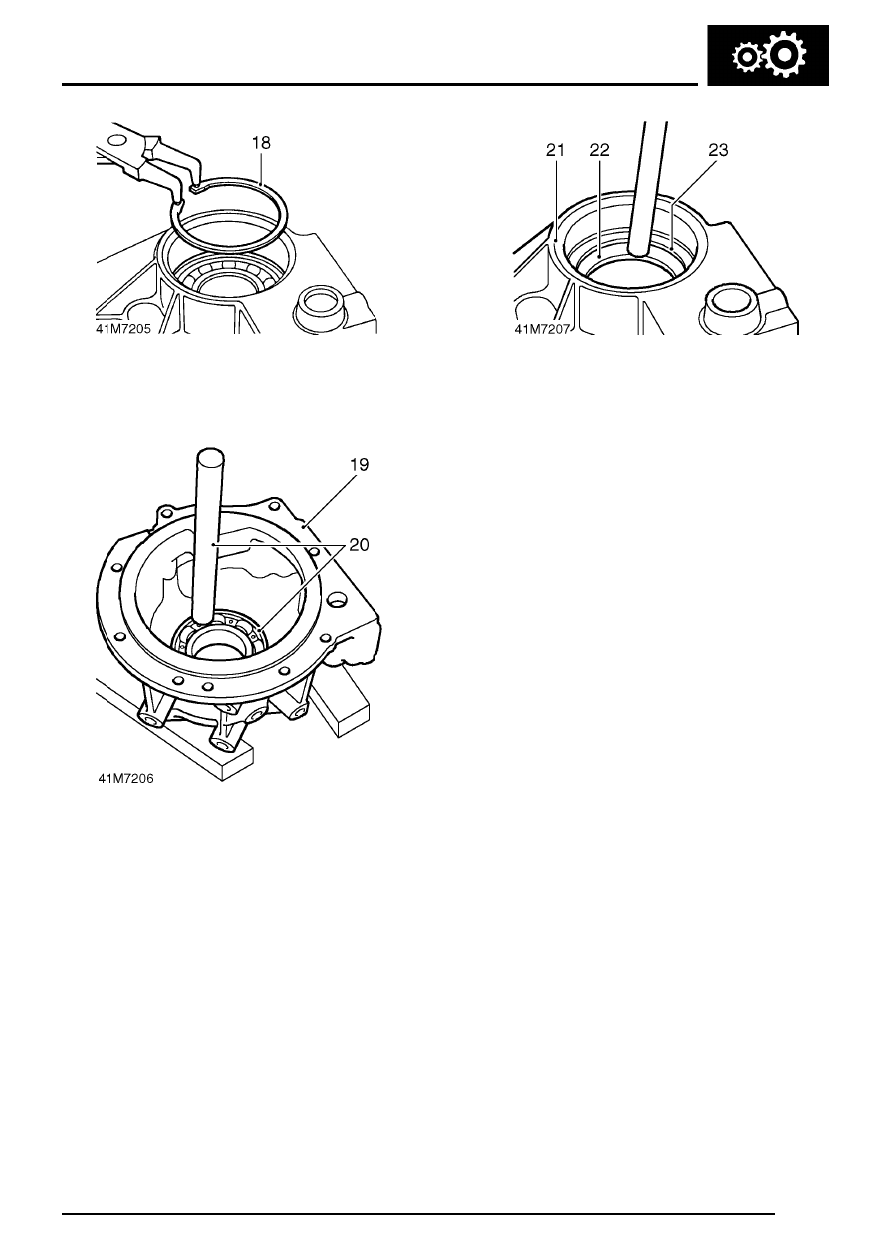

18. Using suitable circlip pliers, remove and

discard circlip retaining output shaft bearing.

19. Support front output housing on suitable blocks

of wood.

20. Using a soft metal drift, drive output shaft

bearing out of housing; discard bearing.

21. Invert front output housing.
22. Using a soft metal drift, drive differential

bearing track out of housing, discard bearing
track.

23. Remove selective shim.

TRANSFER BOX

10

OVERHAUL

Rear output housing

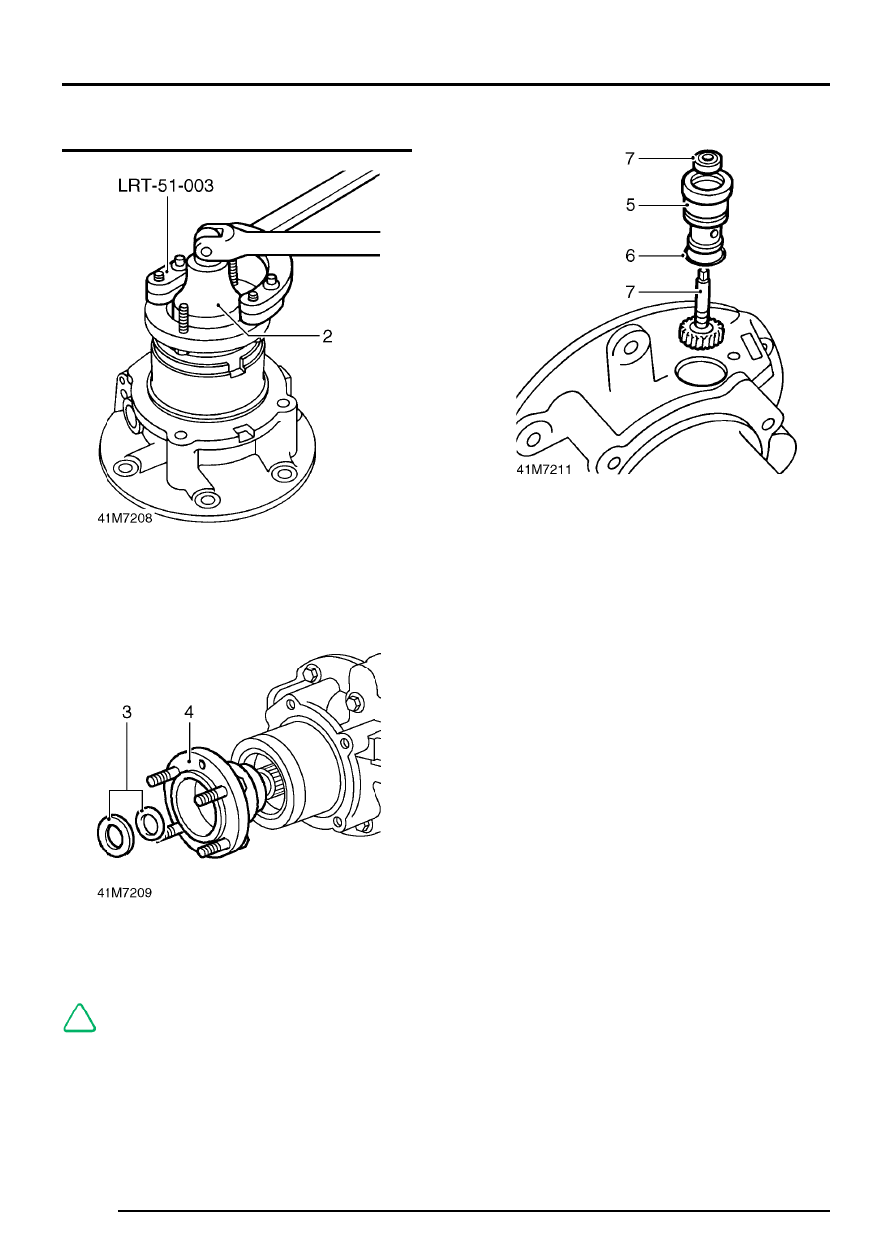

1. Position propeller shaft flange holding tool

LRT-51-003 to output shaft flange.

2. Remove and discard self-locking nut.

3. Remove steel and felt washers, discard felt

washer.

4. Remove output shaft flange together with

circlip.

NOTE: A replacement output flange will be
supplied together with new output shaft
oil seal.

5. Carefully lever speedometer driven gear and

housing out of rear output housing.

6. Remove and discard ’O’ ring.
7. Withdraw speedometer driven gear from

housing, remove and discard oil seal from
housing.
