LT230Q TRANSFER BOX. Manual - part 2

TRANSFER BOX

4

DESCRIPTION AND OPERATION

TRANSFER BOX

DESCRIPTION AND OPERATION

5

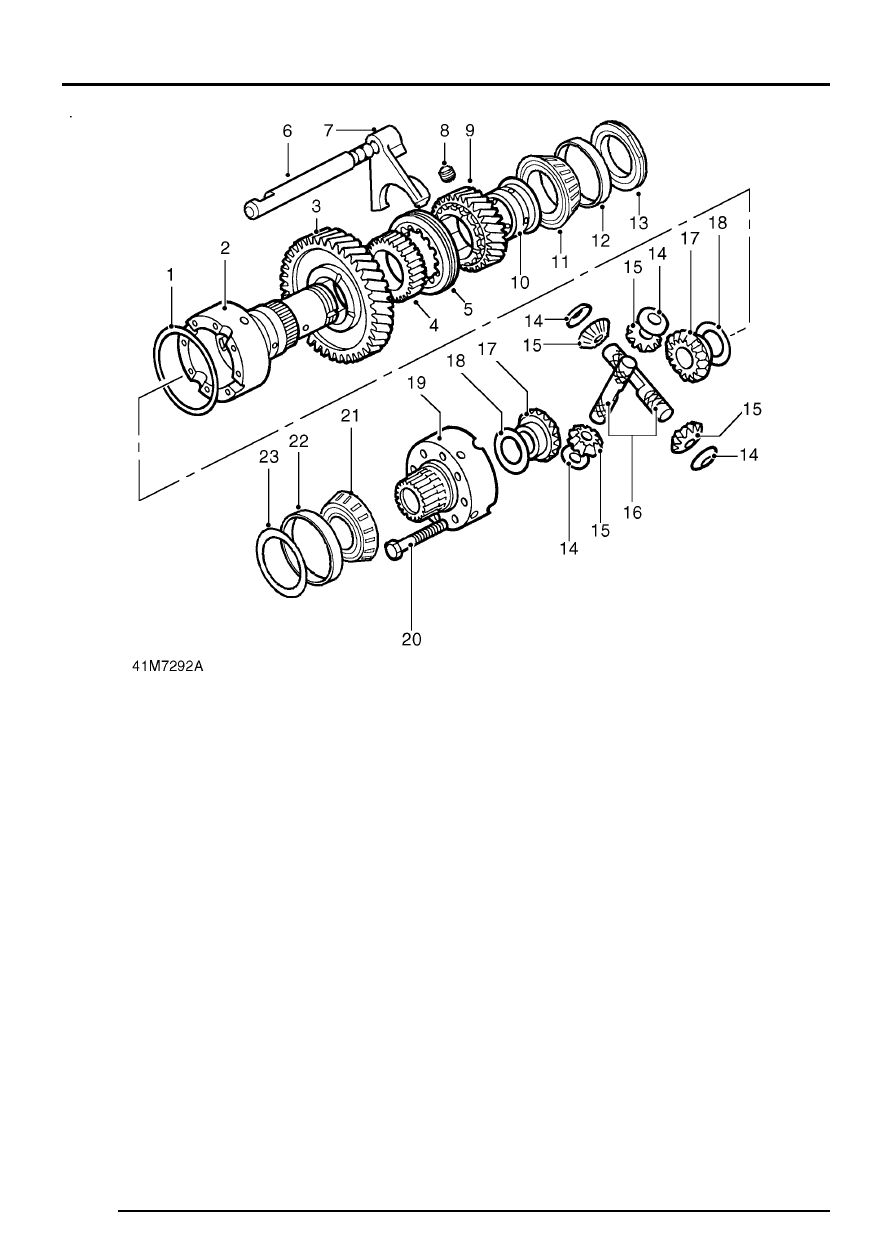

DIFFERENTIAL COMPONENTS

1. Retaining ring
2. Differential carrier - rear half
3. Low range gear
4. High/low hub
5. High/low selector sleeve
6. High/low selector shaft
7. High/low selector fork
8. Setscrew - high/low selector fork
9. High range gear

10. High range gear bush
11. Differential rear bearing
12. Bearing outer track

13. Bearing retaining nut
14. Dished thrust washers
15. Planet gears
16. Cross shafts
17. Sun gears
18. Selective thrust washers
19. Differential carrier - front half
20. Bolt - differential carriers
21. Differential front bearing
22. Bearing outer track
23. Selective shim

TRANSFER BOX

6

DESCRIPTION AND OPERATION

TRANSFER BOX

DESCRIPTION AND OPERATION

7

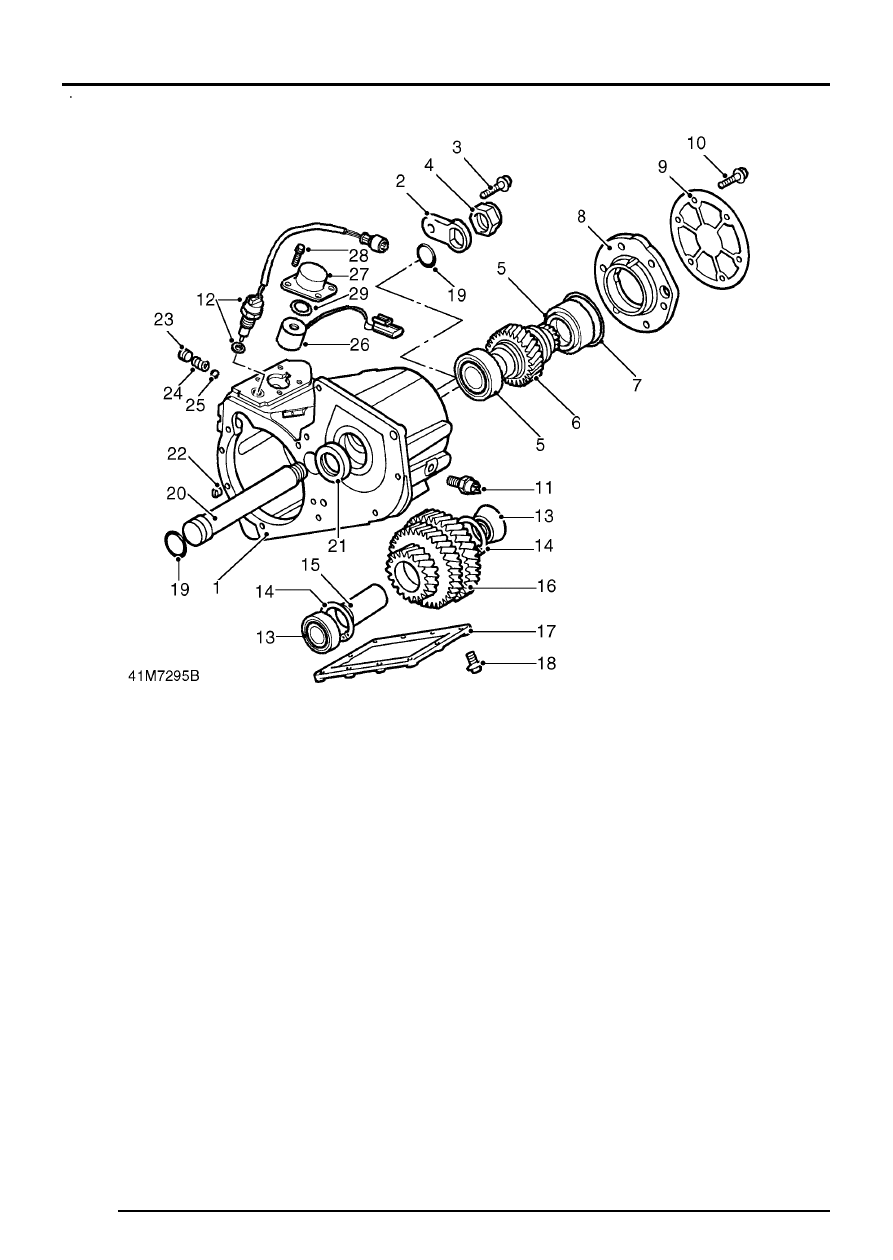

MAIN CASING COMPONENTS

1. Main casing
2. Retaining plate
3. Bolt - retaining plate
4. Stake nut - intermediate shaft
5. Bearings and outer tracks - mainshaft input

gear

6. Mainshaft input gear *
7. Selective shim
8. Mainshaft input gear bearing housing
9. Cover plate/power take-off cover *

10. Bolt - cover plate
11. Oil temperature switch **
12. Neutral warning lamp switch and washer **
13. Bearings and outer tracks - intermediate gears
14. Circlips

15. Collapsible spacer
16. Intermediate gears
17. Bottom cover plate
18. Bolt - bottom cover plate
19. ’O’ rings - intermediate shaft
20. Intermediate shaft
21. Mainshaft oil seal
22. Locating dowel
23. Detent plug - high/low selector
24. Detent spring - high/low selector
25. Detent ball - high/low selector
26. Interlock solenoid **
27. Cover - interlock solenoid **
28. Bolt - interlock solenoid cover **
29. Belleville washer **

* Defender mainshaft input gear and Discovery
power take-off cover plate illustrated
** If fitted
