86

ELECTRICAL

32

REPAIR

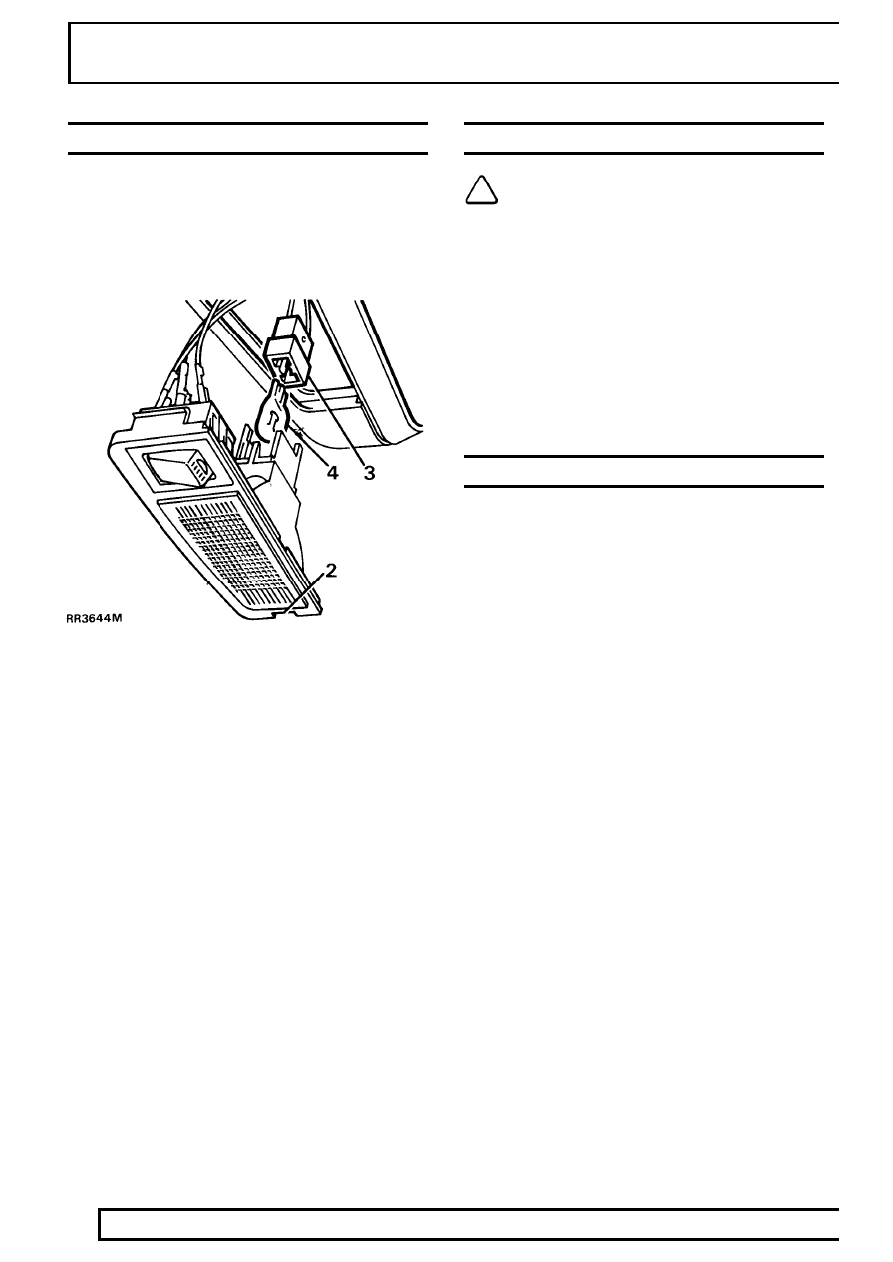

MAP LIGHT BULB RENEWAL

Service repair no - 86.45.09

Remove

1. Disconnect battery negative lead.

2. Pry slot to open cover.
3. Remove bulbholder.
4. Remove bulb from holder.
5. Replace bulb.

Refit

6. Reverse removal procedure.

ELECTRICAL SEAT FAILURE

NOTE: Carry out following procedure if
seat failure occurs with seat obscuring
fixing bolts.

1. Check 30A fuses and courtesy lamp fuse B2.
2. Disconnect 9 way connector between seat ECU

and motors (memory seat). Power motor from a
seperate battery source.

3. If partial failure occurs in forward and reverse

travel only, change drive cable as required to
move seat to desired position.

4. If 2. and 3. not possible, move seat by driving

cables manually.

DRIVE CABLE - ELECTRIC SEAT

Remove

1. Remove seat.

See CHASSIS AND BODY,

Repair, Front Seat Electrical

2. Cut cable tie, remove drive cable securing clips.
3. Remove drive cable from gearbox.
4. Remove drive cable from motor by unscrewing

ferrule.

5. Cut cable ties from drive cable. Note position for

reassembly.

6. Remove drive cable. If cable has failed, ’twist’

may have occurred in seat. To rectify this, use a
small screwdriver to turn gearbox of failed cable
until twist is removed.

Refit

7. Reverse removal procedure. Ensuring new cable

ties are fitted in original positions.

8. Operate seats to full extent of travel. To ensure

that ’twist’ has been removed, check that both
gearboxes stop simultaneously.

ELECTRICAL

33

REPAIR

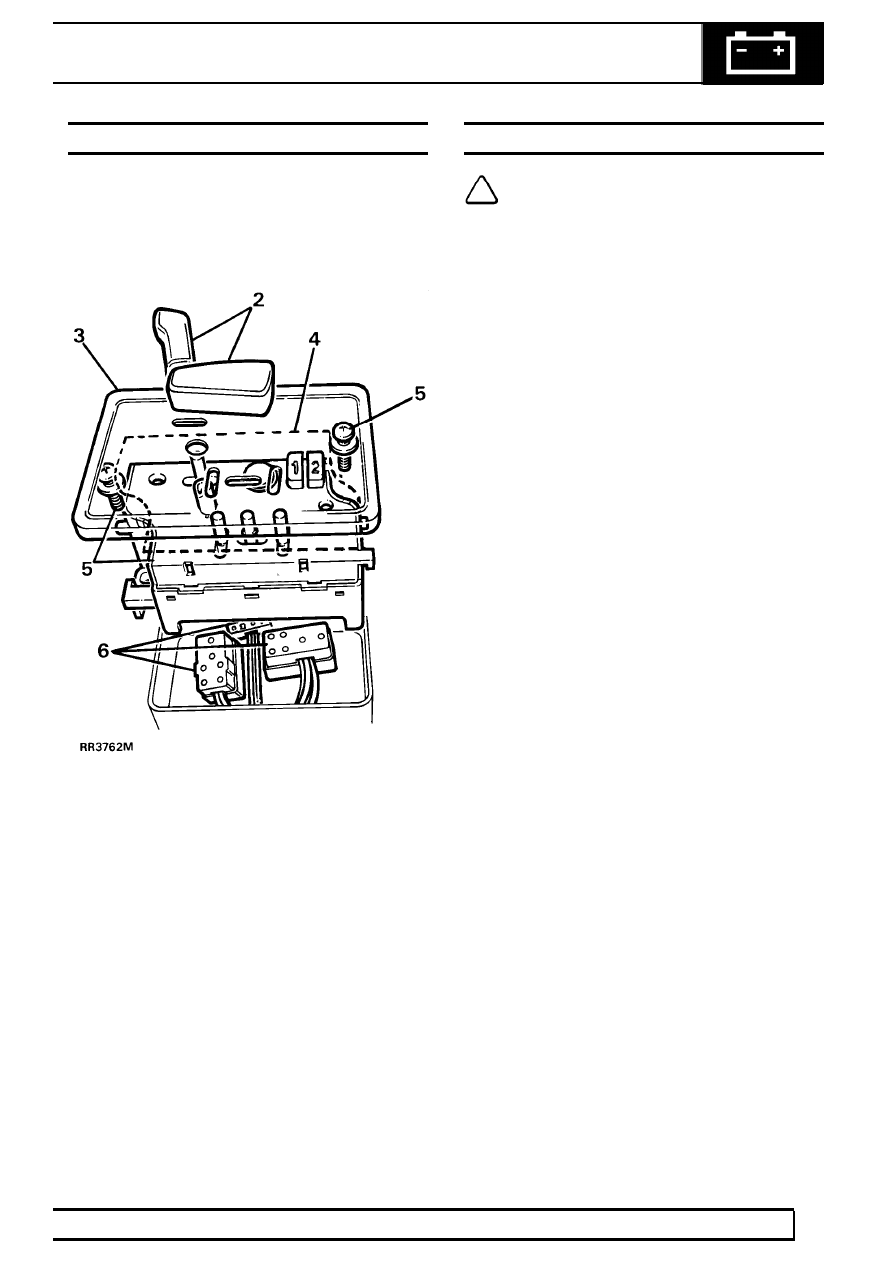

MEMORY SEAT - SWITCH

Service repair no - 86.75.03

Remove

1. Disconnect battery negative lead.
2. Pry finger tip controls from top of switch housing.

3. Remove switch housing cover by lightly

depressing sides of switch housing to disengage
clips.

4. Remove sealing membrane.
5. Remove switch securing screws, lift switch to

gain access to multiplugs.

6. Disconnect multiplugs and remove switch.

Refit

7. Reverse removal procedure. Renew sealing

membrane.

MEMORY SEAT SWITCH - CLEAN

NOTE: If a seat switch problem is
diagnosed, the cause may be liquid
spillage or ingress of foreign matter. The

switch may be cleaned using the following
procedure.

1. Remove seat switch.

See Memory Seat -

Switch

2. Discard sealing membrane.
3. Clean affected area of switch using a slightly

damp clean cloth.

4. If contamination still exists, clean switch using a

clean cloth slightly dampened with methylated
spirits.

5. Allow switch to dry completely.
6. Refit switch using a new membrane.
7. Check seat switch for satisfactory operation.

86

ELECTRICAL

34

REPAIR

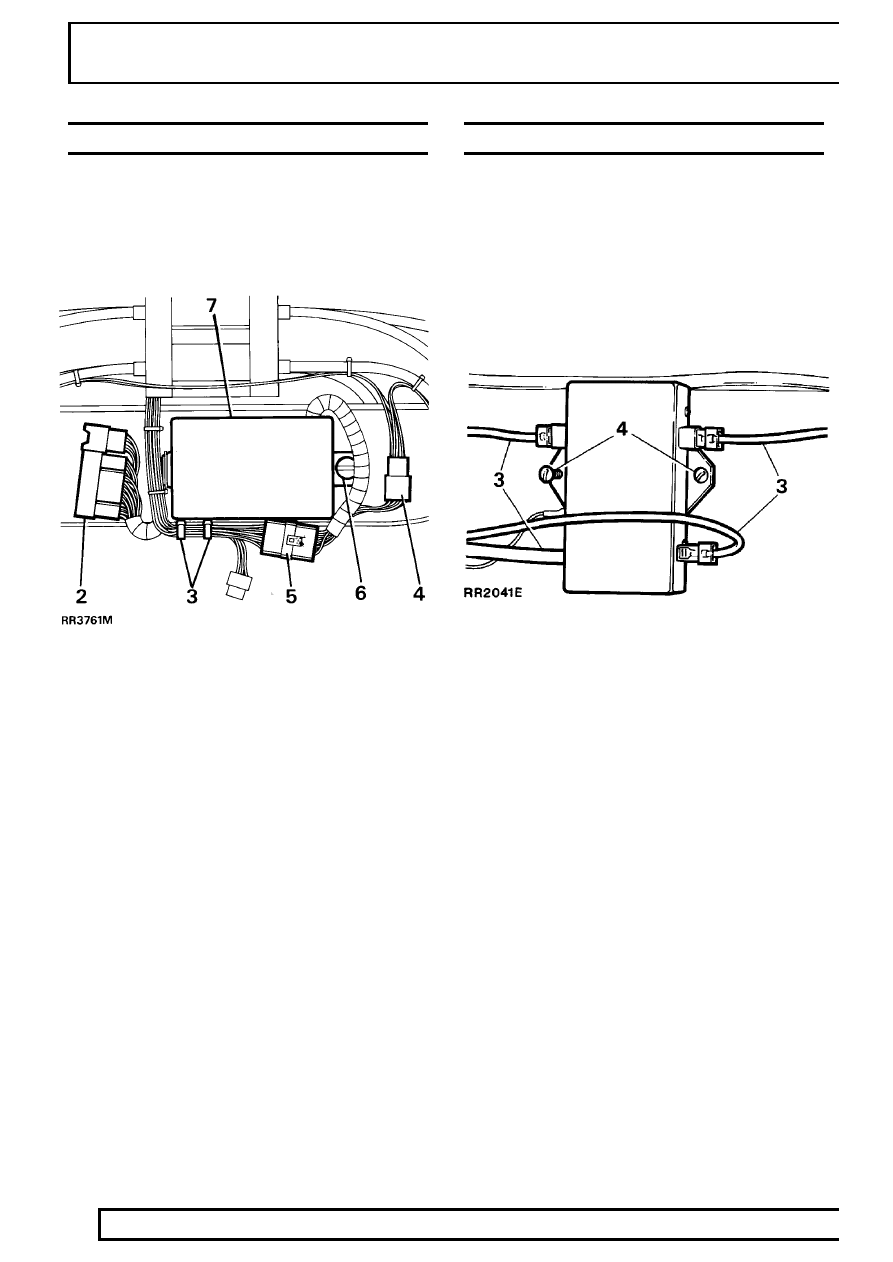

ECU - MEMORY SEAT

Remove

1. Remove driver’s seat.

See CHASSIS AND

BODY, Repair, Front Seat Electrical

2. Disconnect connector from seat.

3. Remove cable ties.
4. Disconnect sensor and seat switch multiplug,

remove from seat.

5. Disconnect seat motor multiplug.
6. Turn ECU retaining turnbuckle half a turn.
7. Remove ECU.

Refit

8. Reverse removal procedure. Ensuring cable

retaining clips are correctly located.

See

Memory Seat - Harness Layout

9. Initialise system.

RADIO ANTENNA AMPLIFIER

Service repair no - 86.50.29

Remove

1. Disconnect battery negative lead.
2. Lower or remove headlining.

See CHASSIS

AND BODY, Repair, Headlining

3. Remove electrical leads and radio antenna lead.
4. Remove two screws, remove amplifier unit.

Refit

5. Reverse removal procedure.

ELECTRICAL

35

REPAIR

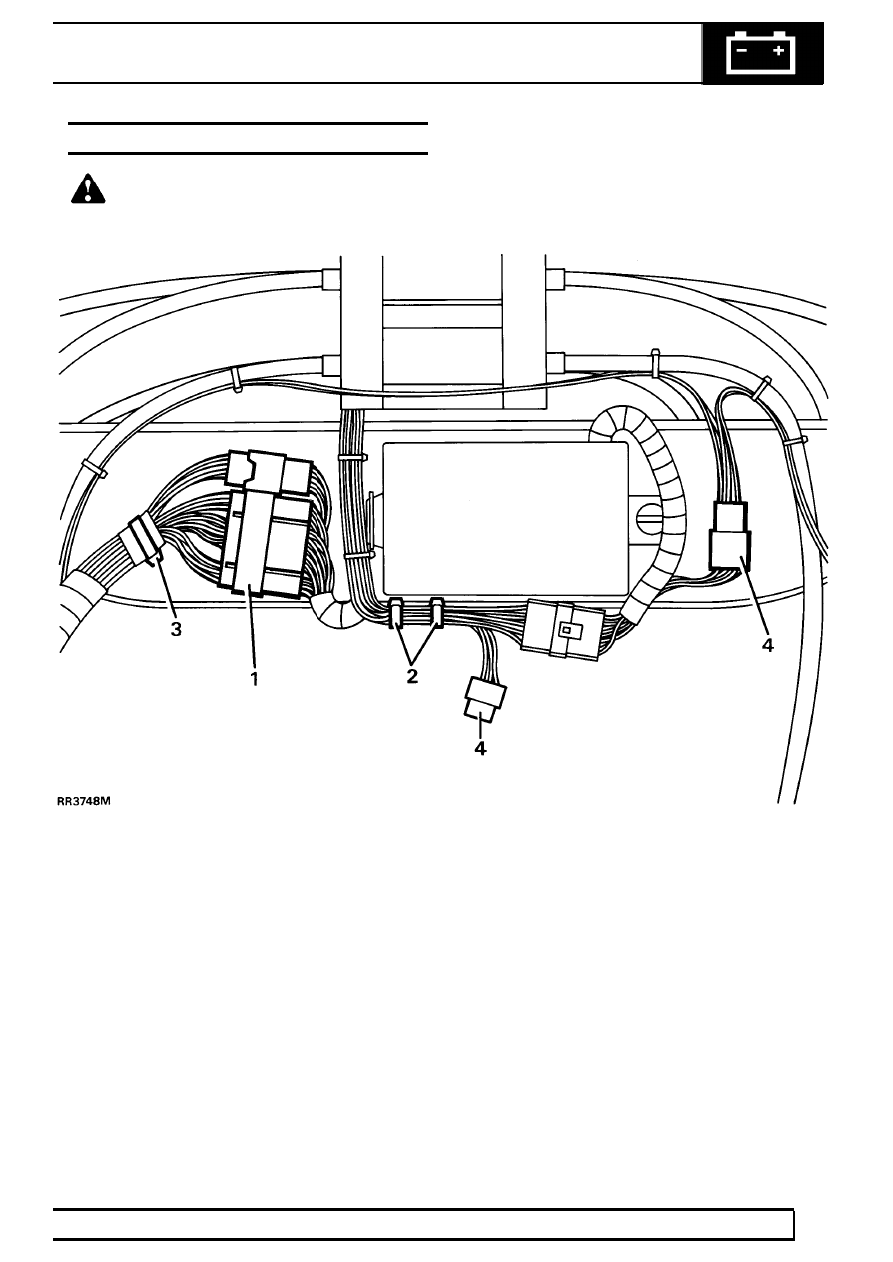

MEMORY SEAT - HARNESS LAYOUT

WARNING: To prevent damage to wiring
under driver’s seat and subsequent failure,
the wiring must be installed as shown in

RR3748M

1. ECU link harness connector has retaining clip to

seat base.

2. Link harness has two cable ties to seat motor

harness, one of which is secured to seat base.

3. Main harness has P-clip securing it to seat base.
4. Sensor connector to link harness has retaining

clip to seat base.
