SUPPLEMENTARY RESTRAINT SYSTEM

11

REPAIR

AIRBAG MANUAL DEPLOYMENT

Service repair no - 76.73.00 - Fitted to vehicle
Service repair no - 76.73.00 - Removed from
vehicle

CAUTION: Deployment in the vehicle will
damage the steering wheel; if the vehicle
is not being scrapped deploy the module

away from the vehicle in accordance with the
separate procedure.

If a vehicle is to be scrapped and contains an
undeployed airbag module, the module must be
manually deployed. This operation should only be
carried out using the following recommended manual
deployment procedure.

Before deployment is started the deployment tool self
test procedure should be carried out.

Deployment tool SMD 4082/1 self test procedure

1. Insert BLUE and YELLOW connectors of tool

lead into corresponding sockets on face of tool.

2. Connect crocodile clips of second tool lead to

battery, RED to positive and BLACK to negative.

3. RED "READY" light should illuminate.
4. Press and hold both operating buttons.

5. GREEN "DEFECTIVE" light should illuminate.
6. Release both operating buttons.
7. RED "READY" light should illuminate.
8. Disconnect tool from battery.
9. Disconnect blue and yellow connectors from tool

face sockets.

10. Self test now complete.

Deployment with module fitted to vehicle

These guidelines are written to aid authorised
personnel to carry out the safe disposal of the airbag
module when fitted to the vehicle.

WARNING: Only use the LAND ROVER
approved deployment equipment. Deploy
airbag module in a well ventilated

designated area. Ensure airbag module is not
damaged or ruptured before deploying.

1. Carry out deployment tool self test.

2. Release 2 turnbuckles securing lower panel to

dash, remove lower panel.

75

SUPPLEMENTARY RESTRAINT SYSTEM

12

REPAIR

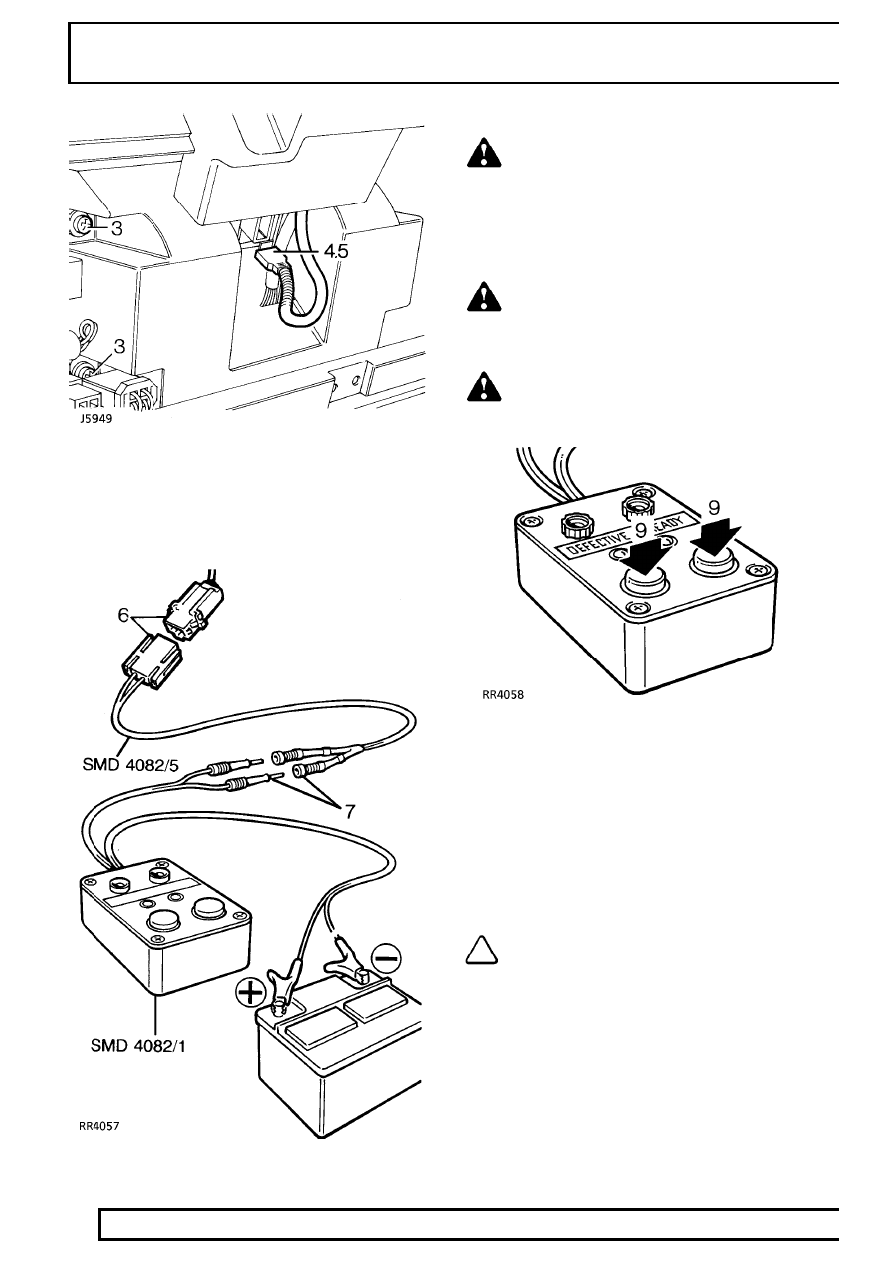

3. Knee bolster (where fitted); Remove 4 screws

and withdraw kneebolster.

4. Release airbag harness to column harness

connector from bracket.

5. Disconnect airbag harness connector from

column harness.

WARNING: Ensure tool is not connected to
battery.

6. Connect flylead SMD 4082/5 to column harness

connector.

7. Connect flylead SMD 4082/5 to tool SMD

4082/1.

WARNING: Ensure airbag module is
secure within steering wheel.

8. Connect tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres away from
vehicle.

9. Press both operating buttons to deploy airbag

module.

10. DO NOT return to airbag module for 30 minutes.
11. Using gloves and face mask, remove airbag

module from steering wheel, place airbag
module in plastic bag and seal bag.

12. Transport deployed airbag module to designated

area for incineration.

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment.

13. Scrap all remaining parts of airbag system.

DO NOT re-use or salvage any parts of the
airbag system including steering wheel.

SUPPLEMENTARY RESTRAINT SYSTEM

13

REPAIR

Deployment with module removed from vehicle.

Driver’s Airbag Module

These guidelines are written to aid authorised
personnel to carry out the safe disposal of airbag
modules when removed from the vehicle.

WARNING: Only use the LAND ROVER
approved deployment equipment.

Deploy airbag modules in a well ventilated
designated area.
Ensure airbag module is not damaged or ruptured
before deploying.

1. Carry out deployment tool self test.
2. Remove airbag module from steering wheel.

See Driver’s Airbag Module

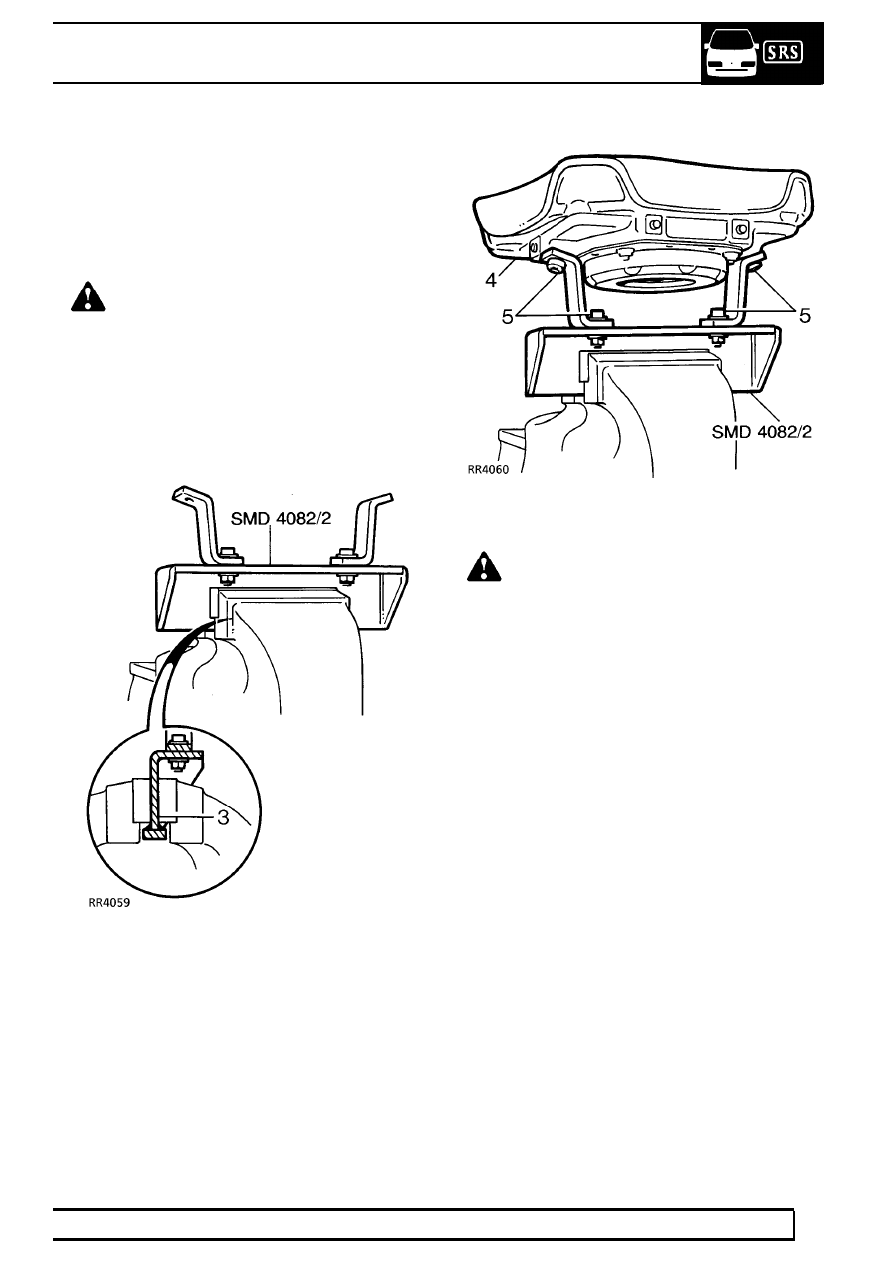

3. Position tool SMD 4082/2 in vice, ensuring that

vice jaws grip tool above bottom flange to
prevent possibility of tool being forced upwards
from vice. Tighten vice.

WARNING: Ensure tool SMD 4082/1 is not
connected to battery.

4. Secure airbag module to tool SMD 4082/2.

Ensure module is correctly secured using both
fixings.

5. Ensure airbag module mounting brackets are

secure.

75

SUPPLEMENTARY RESTRAINT SYSTEM

14

REPAIR

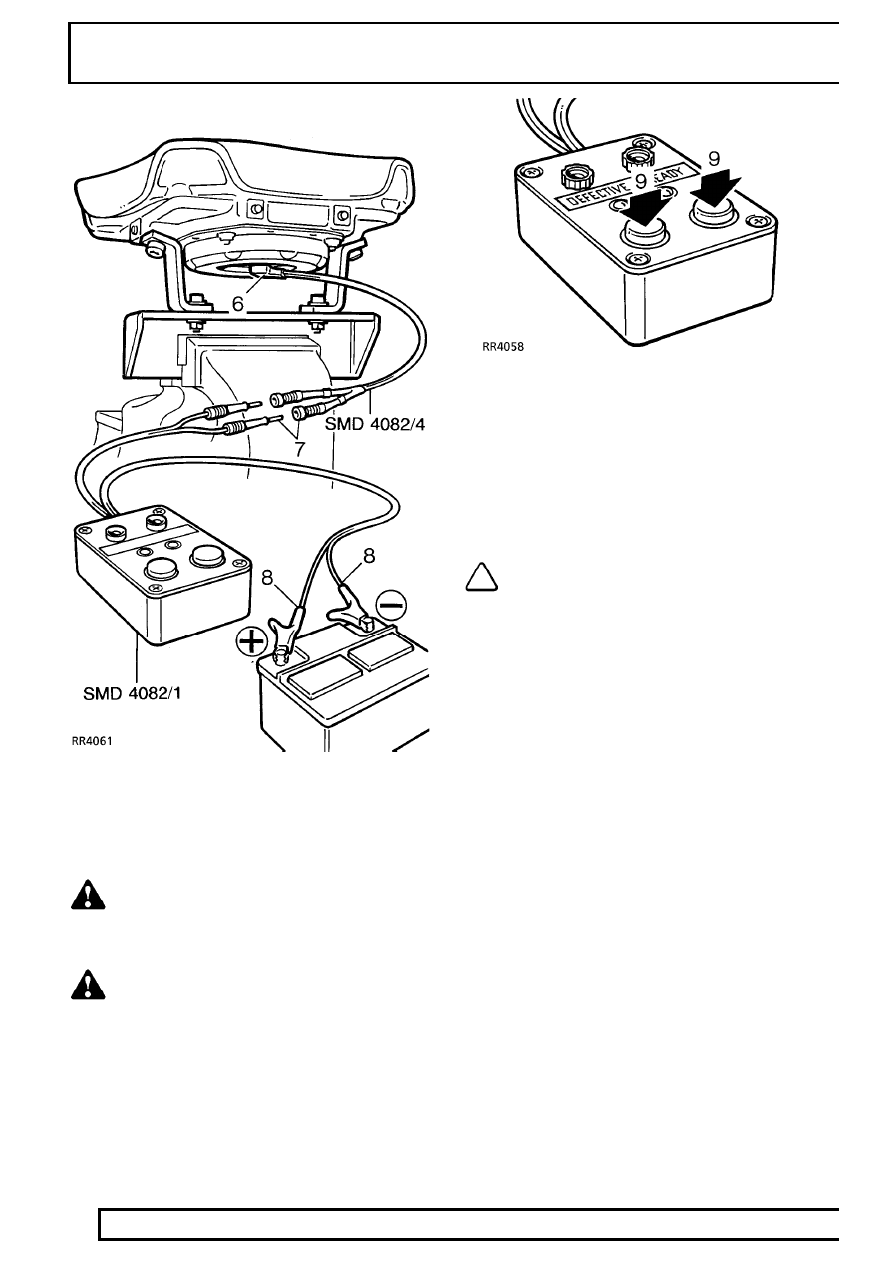

6. Connect flylead SMD 4082/4 to airbag module.
7. Connect flylead SMD 4082/4 to tool SMD

4082/1.

WARNING: Do not lean over module whilst
connecting.

8. Connect tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres away from
module.

9. Press both operating buttons to deploy airbag

module.

10. DO NOT return to airbag module for 30 minutes.
11. Using gloves and face mask, remove airbag

module from tool, place airbag module in plastic
bag and seal bag.

12. Wipe down tool with damp cloth.
13. Transport deployed airbag module to designated

area for incineration.

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment. DO
NOT re-use or salvage any parts of the

airbag system including steering wheel or
steering column.
