SUPPLEMENTARY RESTRAINT SYSTEM

7

REPAIR

6. Release airbag module from fascia panel.

CAUTION: Do not allow the airbag module
to hang by the airbag harness.

7. Carefully and without pullling on connector

remove airbag module.

CAUTION: Store the airbag module in
accordance with the storage procedures
outlined in Description and Operation.

NOTE: If airbag module is to be replaced
the serial number must be recorded in the
vehicle service record.

Refit

8. Reverse removal procedure.
9. Tighten airbag module securing screws to

8 Nm.

CAUTION: Take care not to cross thread
screws.

10. Check Supplementary Restraint System using

Testbook.

CRASH SENSOR

Service repair no - 76.74.04

Remove

1. Disconnect battery negative lead.
2. LH sensor only:Slacken power steering

reservoir clamp and lift reservoir to provide
access.
Diesel model only:Remove jack and mounting
bracket.

3. Disconnect multiplug from sensor

CAUTION: Ensure airbag harness
connector seal and anti-backout DO NOT
come adrift when disconnecting sensor.

4. Use special socket, remove 2 screws securing

crash sensor to body.

5. Remove crash sensor.

Refit

6. Reverse removal procedure.
7. Tighten crash sensor securing screws to

10Nm.

Ensure multiplug is fully engaged on sensor and
retained by its latch.

8. Check Supplementary Restraint System using

Testbook.

75

SUPPLEMENTARY RESTRAINT SYSTEM

8

REPAIR

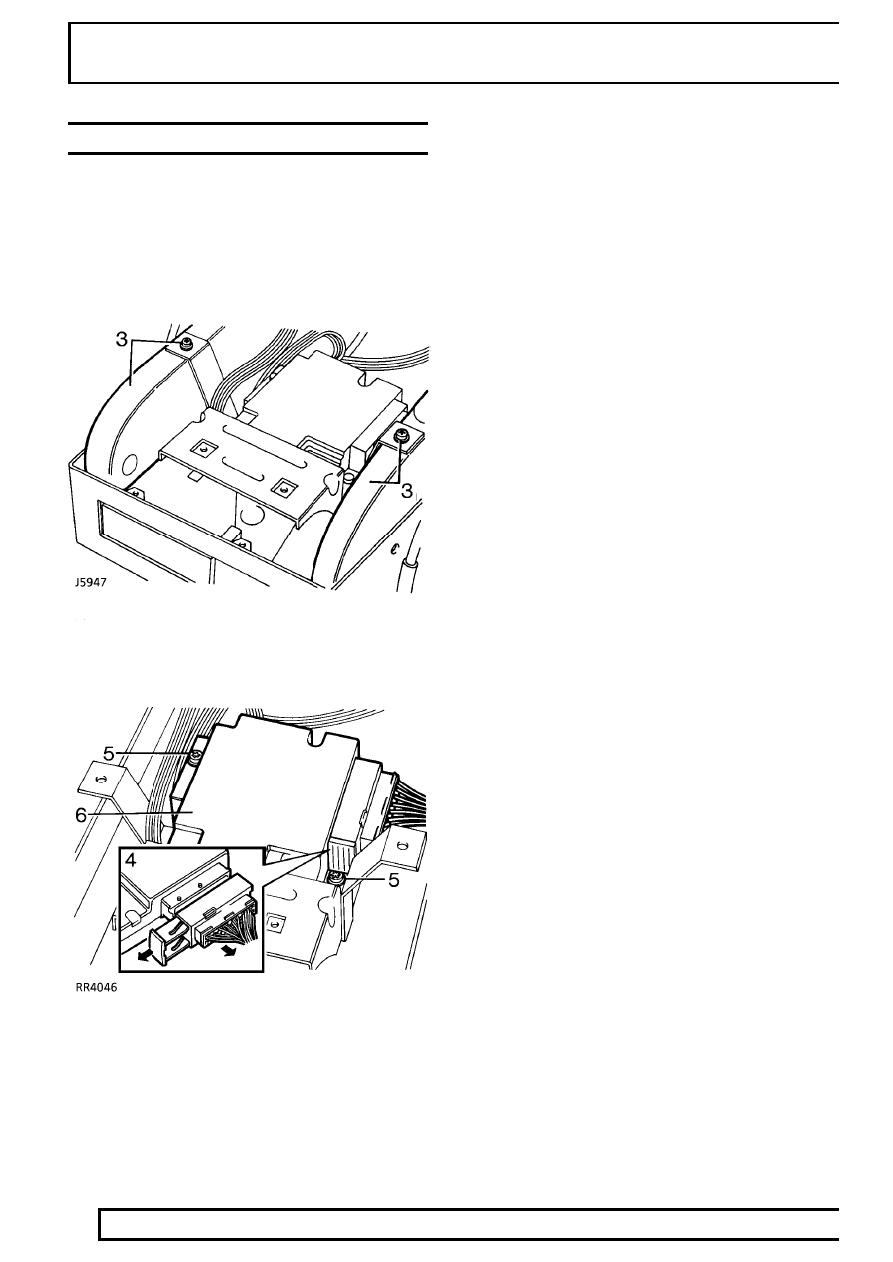

AIRBAG DIAGNOSTIC CONTROL UNIT

Service repair no - 76.73.72

Remove

1. Disconnect battery negative lead.
2. Remove centre console assembly.

See

CHASSIS AND BODY, Repair, Centre
Console

3. Remove 4 screws and release the 2 rear

passenger air ducts from their fitted position and
remove centre console mounting bracket.

4. Use flat ended screwdriver and release

YELLOW retainer, pull retainer 30mm from
multiplug and disconnect airbag harness
multiplug from airbag control unit.

5. Use special socket, remove 2 screws securing

airbag control unit to body bracket.

6. Remove airbag diagnostic control unit.

Refit

7. Reverse removal procedure.
8. Tighten control unit securing screws to

10Nm.

9. Check Supplementary Restraint System using

Testbook.

SUPPLEMENTARY RESTRAINT SYSTEM

9

REPAIR

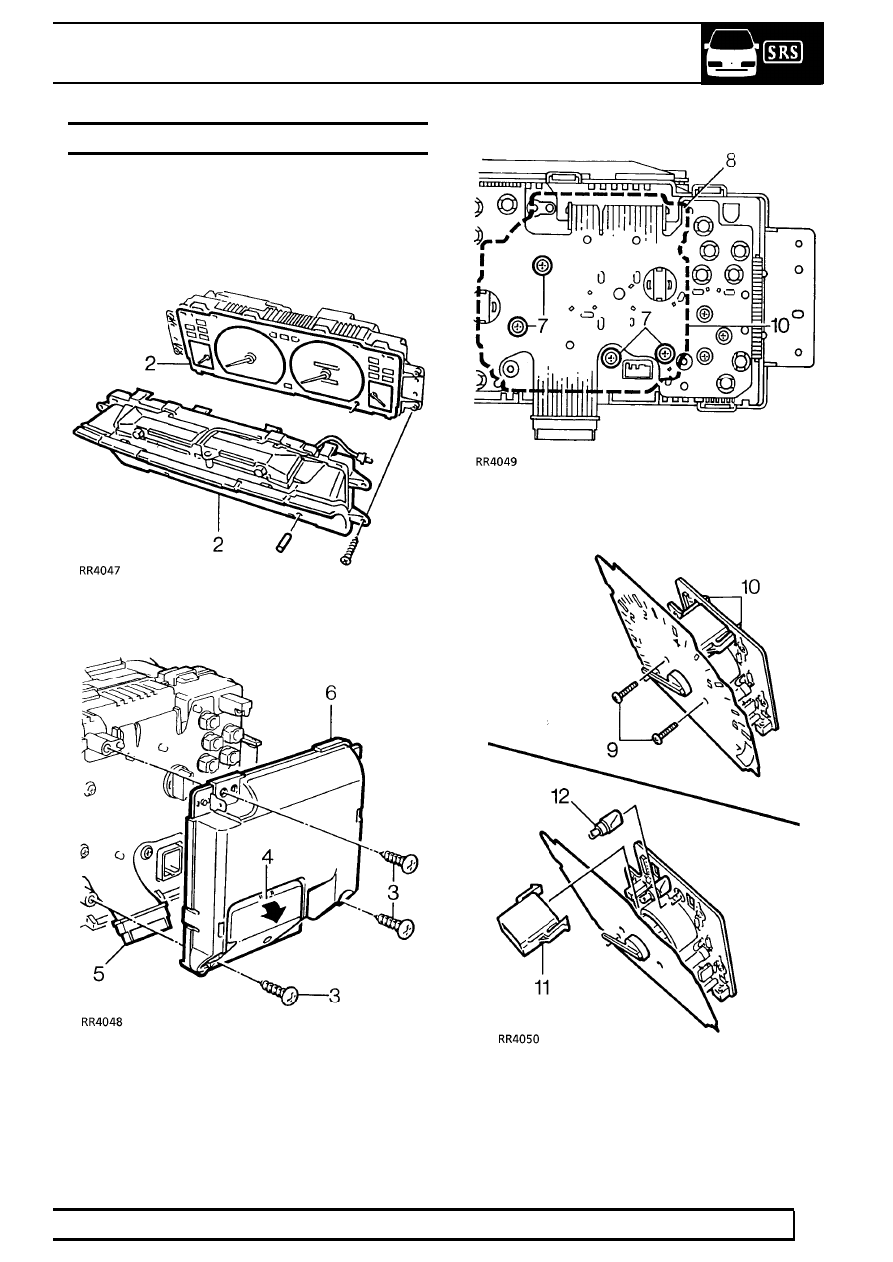

SRS WARNING LIGHT BULBS

Service repair no - 76.73.74

Remove

1. Remove instrument binnacle.

See

ELECTRICAL, Repair, Instrument Binnacle

2. Remove window and face plate from instrument

panel.

3. Remove 3 screws securing ECU to instrument

panel.

4. Release and remove small cover from ECU.
5. Disconnect multiplug from ECU.

6. Remove ECU

7. Remove 4 screws securing tachometer.
8. Remove tachometer.

75

SUPPLEMENTARY RESTRAINT SYSTEM

10

REPAIR

9. Carefully remove 2 screws securing face plate to

tachometer.

10. Release warning light housing from tachometer

circuit board.

11. Carefully (to avoid damage to tachometer needle

and spindle), tilt and remove warning light
housing.

12. Remove 2 warning light bulbs

Refit

13. Reverse removal procedure.
14. Fit new warning light bulbs
15. Carefully fit warning light housing, ensuring that

locating pegs engage correctly and that retaining
clips lock housing into position.

16. Ensure that tachometer needle is on the correct

side of its stop.

17. Fit instrument panel.

See ELECTRICAL,

Repair, Instrument Binnacle

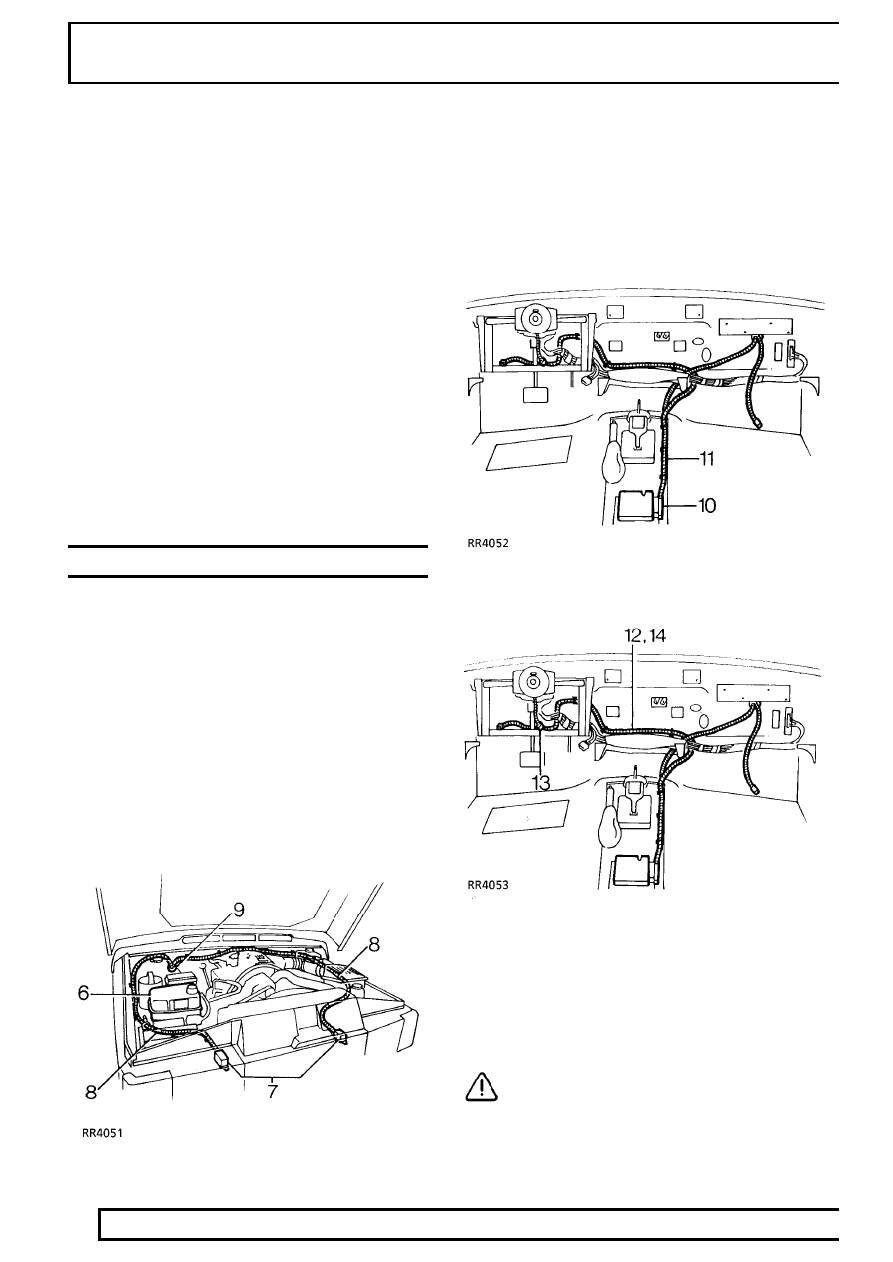

AIRBAG HARNESS

Service repair no - 76.70.63

Remove

1. Remover driver’s airbag.

See Driver’s Airbag

module

2. Remover passenger’s airbag.

See

Passenger’s Airbag Module

3. Remove fascia panel assembly.

See CHASSIS

AND BODY, Repair, Dash Panel Assembly

4. Remove heater blower unit.

See HEATING

AND VENTILATION, Repair, Blower Motor
Unit - Heater and Air Conditioning

5. Remove heater and cooler unit.

See AIR

CONDITIONING, Repair, Heater and Cooler
Unit

6. Remove 3 screws securing expansion tank and

position expansion tank aside.

7. Disconnect multiplug from each crash sensor.
8. Release airbag harness from clips and ties along

the bulkhead and each valance.

9. Displace airbag harness grommet to inside of

bulkhead and feed harness through bulkhead.

10. Disconnect multiplug from airbag control unit.
11. Release airbag harness from under carpet.

12. Release ties securing harness along toeboard.
13. Disconnect steering wheel airbag multiplug.
14. Release airbag harness from driver’s side and

remove.

Refit

15. Reverse removal procedure.

CAUTION: Ensure harness is correctly
routed in harness protector and that all
securing clips and ties are correctly

engaged and harness is undamaged. Ensure all
connections are fully engaged and retained by
their latches.
