ZF

1

SERVICE TOOLS

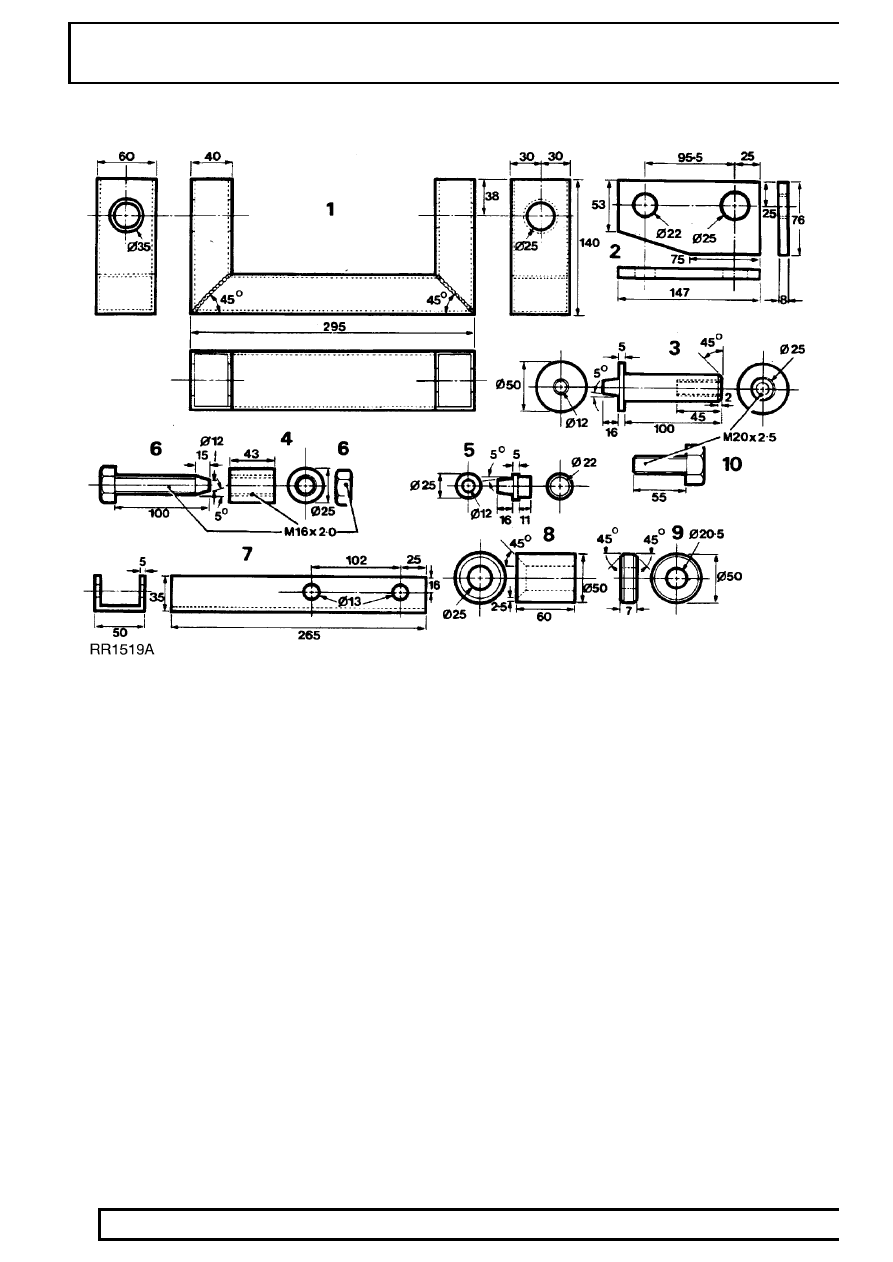

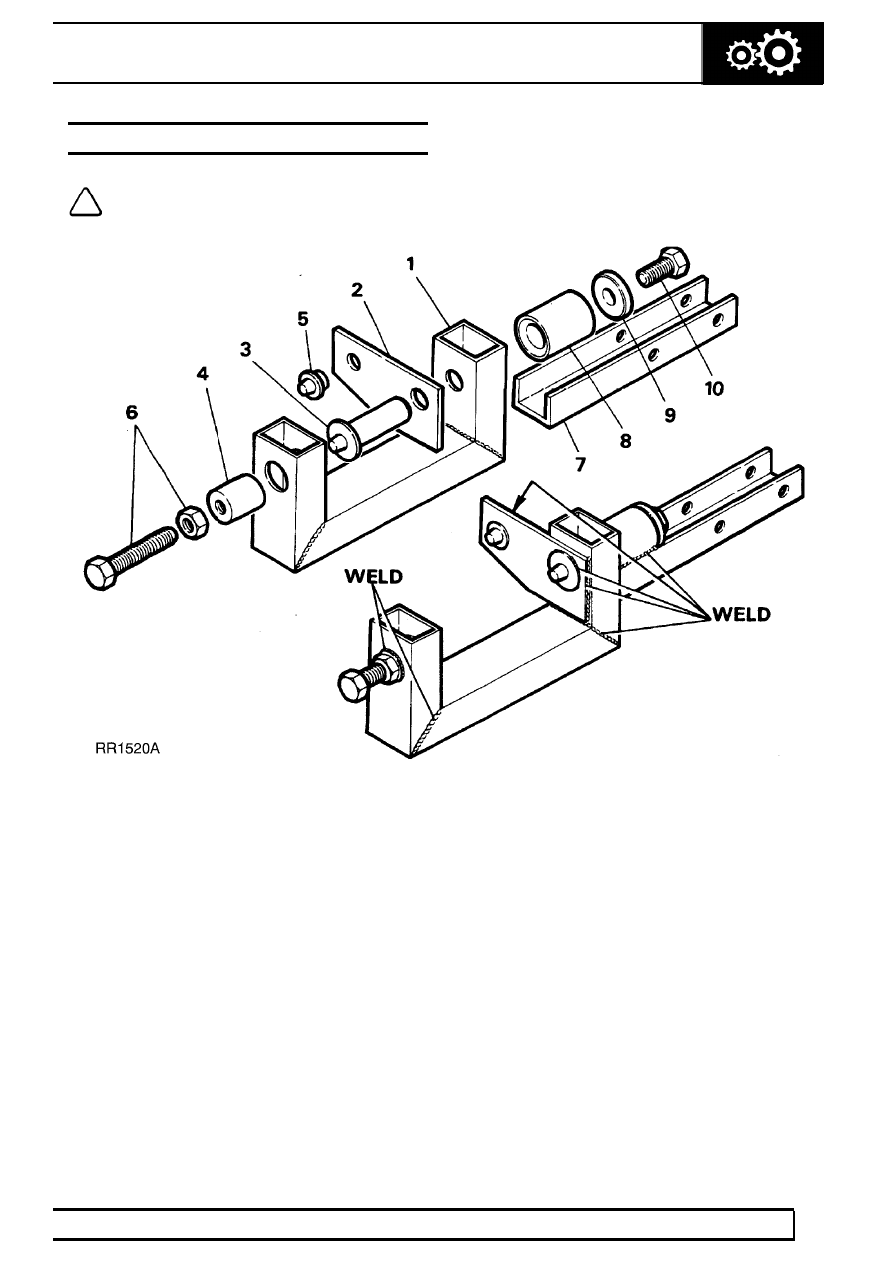

AUTOMATIC GEARBOX HOLDING FIXTURE

NOTE: This fixture enables ZF gearbox to be held securely during bench sited repairs. It can be
manufactured to details given, or purchased under service tool number LST 118.

44

AUTOMATIC GEARBOX

2

SERVICE TOOLS

ZF

3

SERVICE TOOLS

AUTOMATIC GEARBOX AND BORG WARNER
TRANSFER GEARBOX

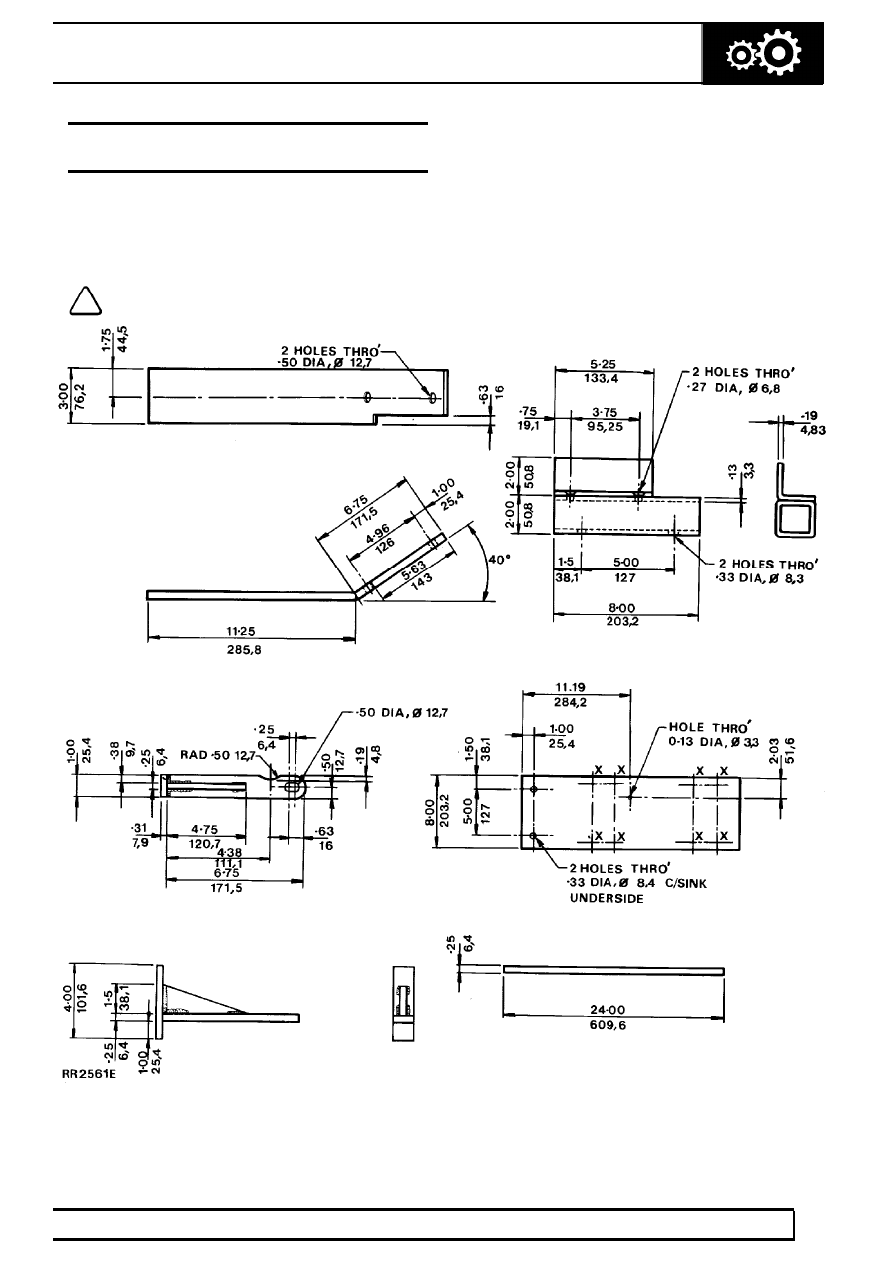

Adaptor plate

To remove transmission assembly from vehicle it is necessary to manufacture an adaptor plate to use with
transmission hoist.

NOTE: Four holes (A) to be countersunk on underside to suit hoist.

44

AUTOMATIC GEARBOX

4

SERVICE TOOLS

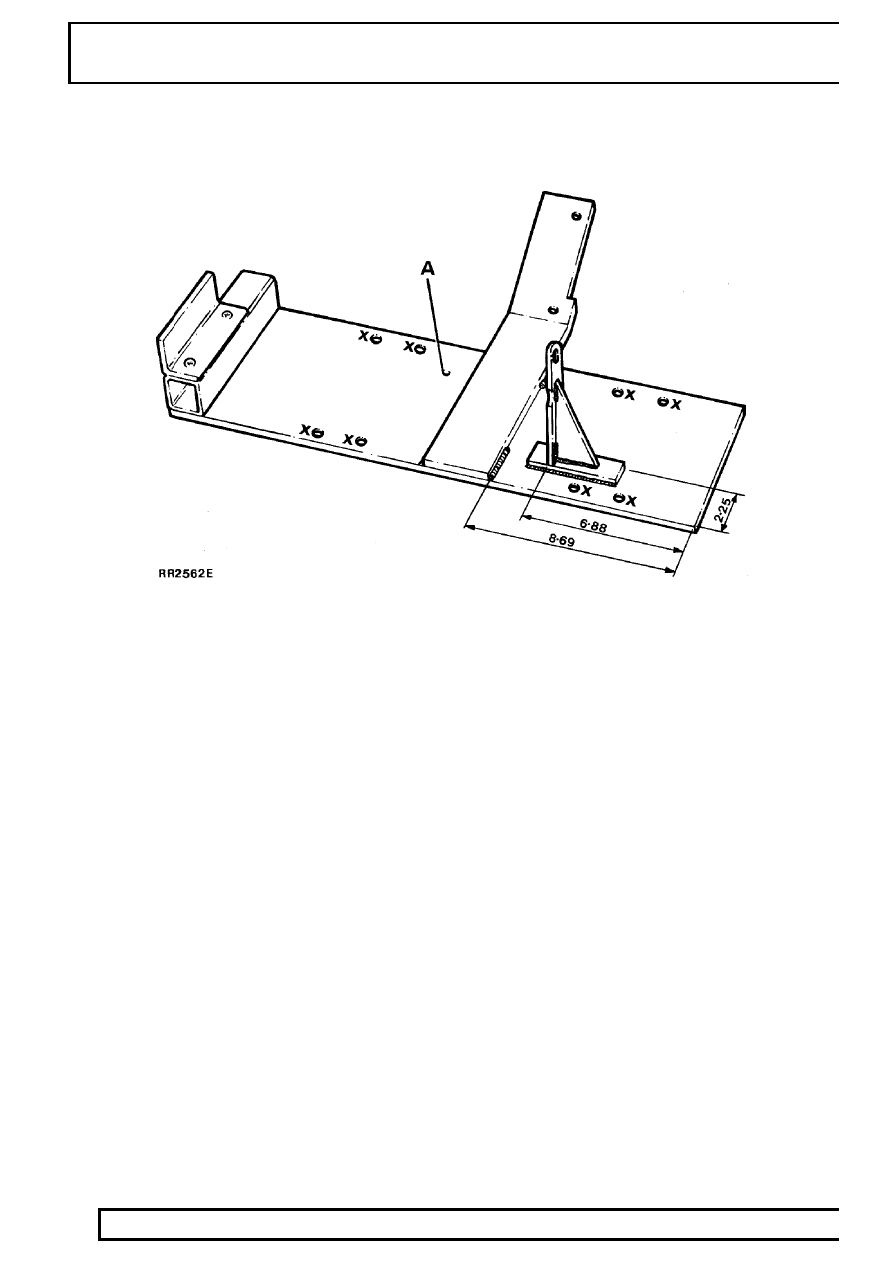

A:

Centre of the lifting hoist

X:

Drill fixing holes to suit hoist table

Material:Mild Steel plate BS 1449, 14SWG
