Range Rover Classic. Manual - part 37





19

FUEL SYSTEM

2

REPAIR

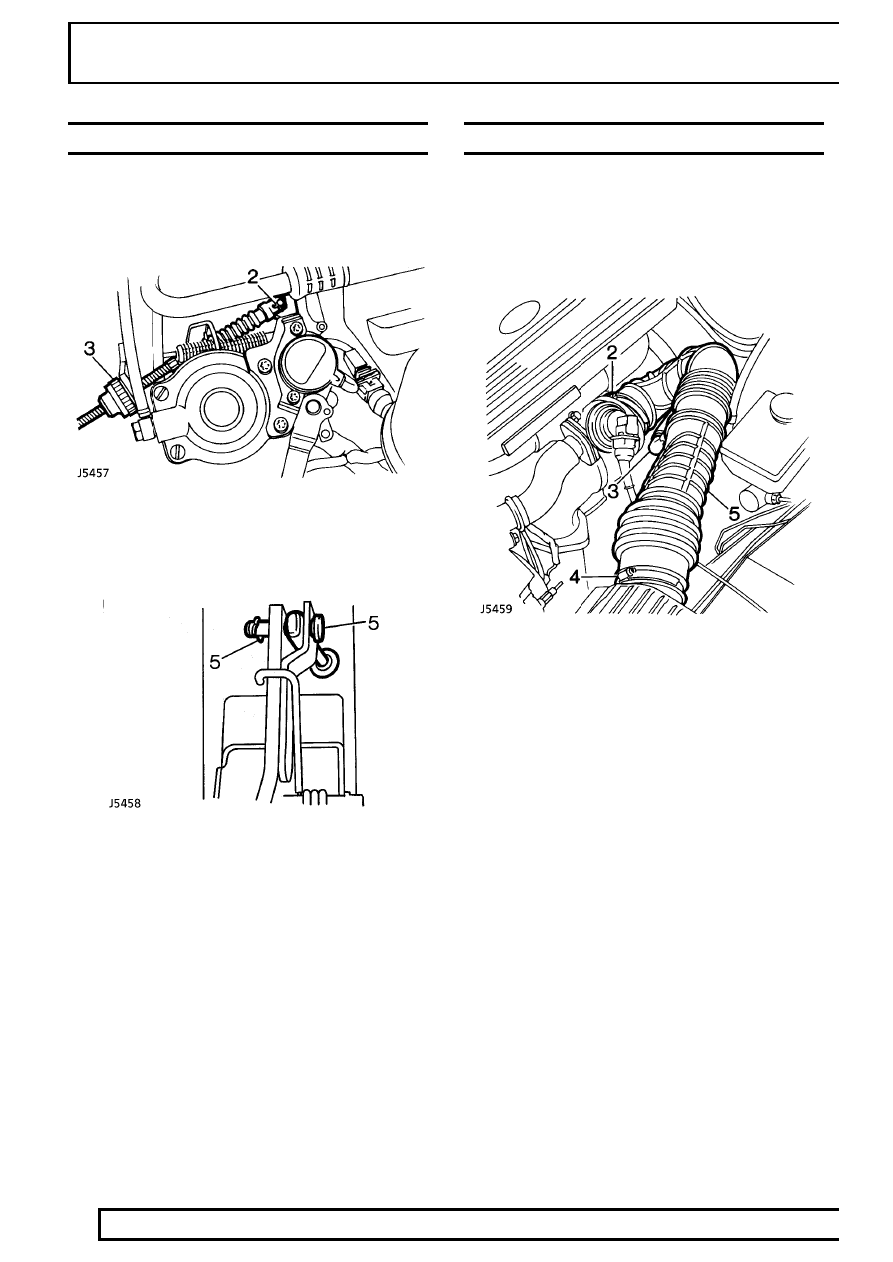

THROTTLE CABLE

Service repair no - 19.20.06

Remove

1. Disconnect battery negative lead.

2. Remove pin and clevis pin securing throttle

cable to throttle lever.

3. Pull ferrule from abutment bracket and withdraw

throttle cable.

4. Release throttle cable from clip on bulkhead.

5. Remove pin and clevis pin securing throttle

cable to throttle lever.

6. Release grommet from bulkhead.
7. Withdraw throttle cable from engine

compartment.

Refit

8. Reverse removal procedure. Use new pins to

secure clevis pins.

9. Adjust throttle cable.

See Adjustment,

Throttle Cable Adjustment

INTAKE HOSE TURBOCHARGER

Service repair no - 19.42.11

Remove

1. Disconnect battery negative lead.

2. Loosen clip and disconnect intake hose from

turbocharger.

3. Loosen clip and disconnect breather hose from

intake hose.

4. Remove clip and disconnect hose from air

cleaner, discard clip.

5. Remove intake hose

Refit

6. Reverse removal procedure. Use a new clip to

secure intake hose to air cleaner.

Tdi

3

REPAIR

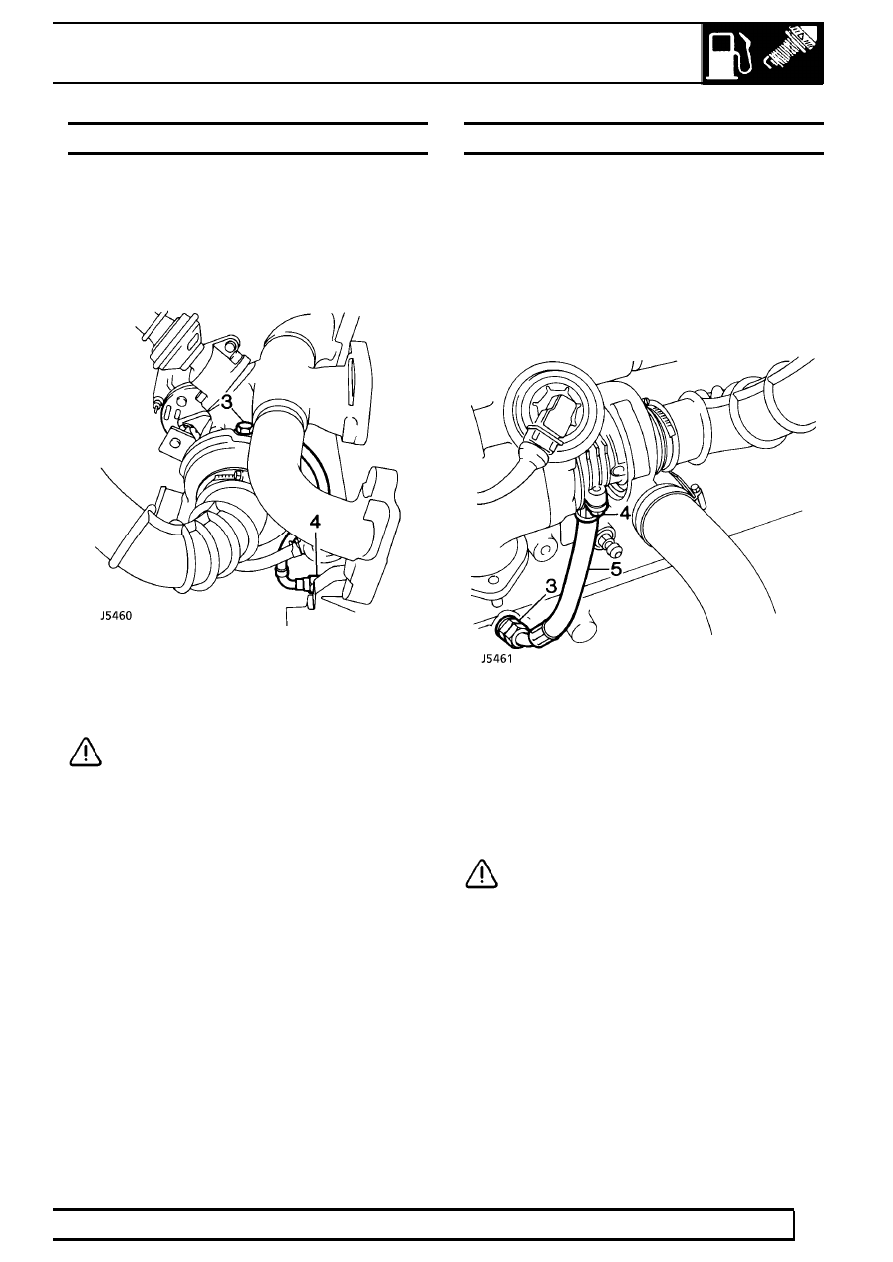

TURBOCHARGER OIL FEED PIPE

Service repair no - 19.42.14

Remove

1. Disconnect battery negative lead.
2. Remove exhaust front pipe.

See MANIFOLD

AND EXHAUST SYSTEM, Repair, Manifold
and Exhaust System - Tdi

3. Remove banjo bolt securing oil feed pipe to

turbocharger, discard 2 sealing washers.

4. Unscrew union, disconnect oil feed pipe from

cylinder block.

CAUTION: Plug the connections.

5. Move oil feed pipe from behind turbocharger and

remove.

Refit

6. Reverse removal procedure. use new sealing

washers.

7. Tighten banjo bolt to

20 Nm.

8. Check/top-up engine oil level.

TURBOCHARGER OIL DRAIN PIPE

Service repair no - 19.42.12

Remove

1. Disconnect battery negative lead.
2. Remove exhaust front pipe.

See MANIFOLD

AND EXHAUST SYSTEM, Repair, Manifold
and Exhaust System - Tdi

3. Unscrew union and disconnect oil drain pipe

from cylinder lock.

4. Remove 2 bolts securing oil drain pipe to

turbocharger.

5. Remove oil drain pipe, remove and discard

gasket.

CAUTION: Plug the connection.

Refit

6. Ensure mating surfaces of oil pipe, turbocharger

and engine block are clean.

7. Reverse removal procedure. Use a new gasket.
8. Tighten oil drain pipe to turbocharger bolts to

25

Nm.

9. Check/top-up engine oil level.

19

FUEL SYSTEM

4

REPAIR

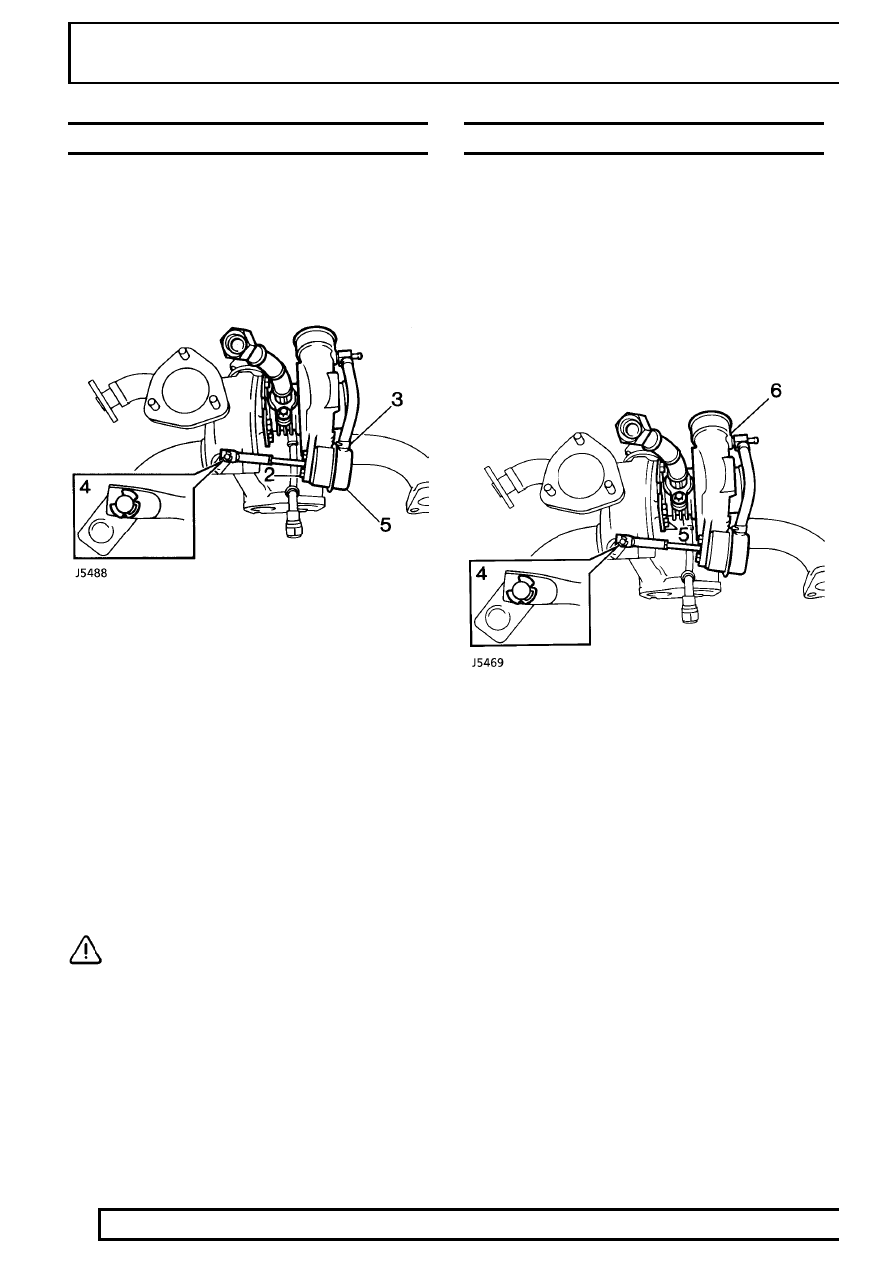

TURBOCHARGER ACTUATOR

Service repair no - 19.42.31

Remove

1. Remove exhaust manifold and turbocharger.

See MANIFOLD AND EXHAUST SYSTEM,
Repair, Exhaust Manifold - Tdi

2. Remove 2 nuts securing the actuator to the

turbocharger bracket.

3. Release clip and disconnect hose from actuator.
4. Remove and discard clip securing control lever

to wastegate spindle.

5. Remove turbocharger actuator.

Refit

6. Fit the replacement actuator and secure with

nuts.

7. Push the control lever as far as possible towards

the actuator and apply pressure to keep the
lever in this position.

8. Pressurise the actuator to 57 - 62 cm Hg and

hold this pressure.

CAUTION: Use only the threaded end of
the lever to make adjustments. Forcing the
complete lever in or out will change the

calibration with the possibility of damaging engine
boost.

9. Screw the lever in either direction until the eye

on the end will locate easily over the wastegate
spindle and secure with a new clip.

10. Release the pressure and tighten the locknut.
11. Refit exhaust manifold and turbocharger.

See

MANIFOLD AND EXHAUST SYSTEM, Repair,
Exhaust Manifold - Tdi

TURBOCHARGER AND GASKET

Service repair no - Turbocharger - 19.42.01
Service repair no - Gasket - 19.42.25

Remove

1. Disconnect battery negative lead.
2. Remove air cleaner assembly.

See Air Cleaner

Assembly

3. Remove exhaust manifold assembly.

See

MANIFOLD AND EXHAUST SYSTEM, Repair,
Exhaust Manifold - Tdi

4. Remove and discard clip securing control lever

to wastegate spindle.

5. Remove 4 bolts and 2 clamp plates securing

turbocharger to exhaust manifold.

6. Remove turbocharger and discard gaskets.

Refit

7. Clean mating faces of turbocharger and exhaust

manifold.

8. Reverse removal procedure. Use new clip to

secure control lever to wastegate spindle.
Tighten to

45 Nm.

9. Check/top-up engine oil level.

Tdi

5

REPAIR

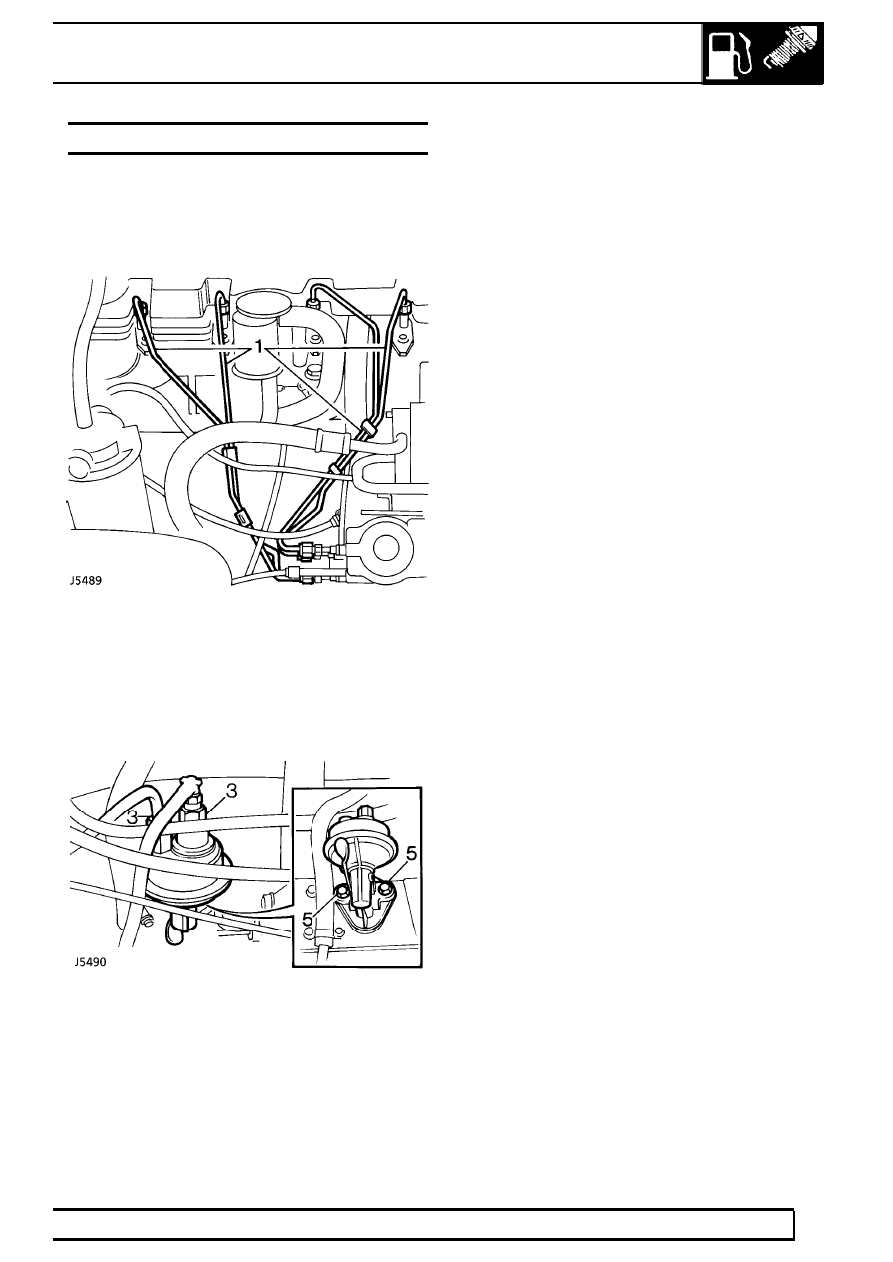

FUEL LIFT PUMP

Service repair no - 19.45.09

Remove

1. Loosen unions securing fuel injection pipes to

injectors and injector pump. Remove injection
pipes.

2. Plug the connections to prevent the ingress of

foreign material.

3. Loosen unions and disconnect fuel supply and

feed hoses from fuel lift pump.

4. Plug the connections to prevent the ingress of

foreign material.

5. Remove 2 bolts securing lift pump to engine

block.

6. Remove fuel lift pump and discard gasket.

Refit

7. Clean mating faces of fuel lift pump and engine

block.

8. Using a new gasket, fit fuel pump, ensure correct

location of lever with camshaft. Fit securing
bolts. Tighten to

25 Nm.

9. Connect fuel hoses to pump and secure unions.

Tighten to

33 Nm.

10. Fit injector pipes to injectors and injection pump,

and secure unions. Tighten to

28 Nm.
