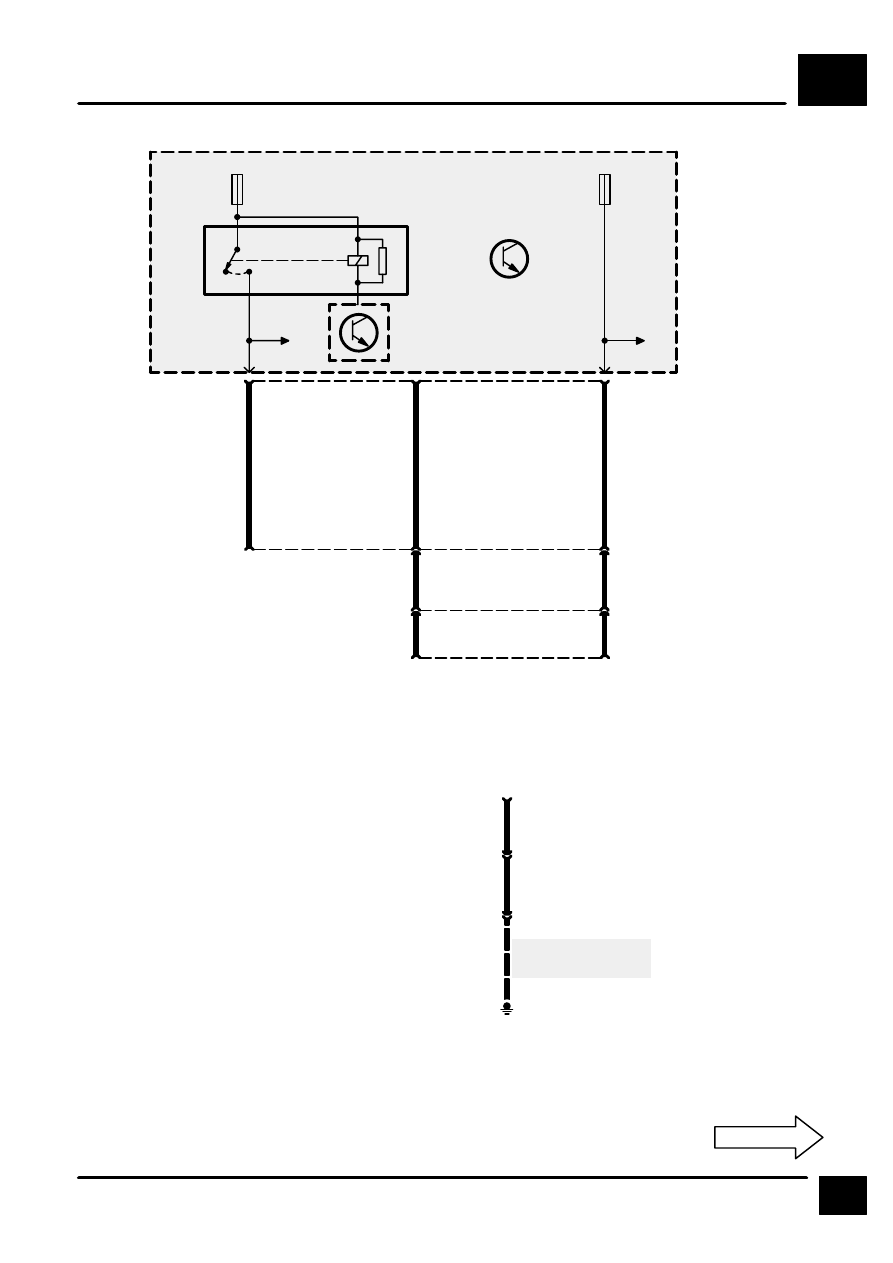

TRAILER AUXILIARY SOCKET
P1
CIRCUIT OPERATION
2
Direction indicators
The indicator warning lamp and trailer warning lamp
will diagnose the status of the vehicle’s rear
filaments, and trailer direction indicator filaments
according to the following table:
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Indicator w/l
ÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁ
Trailer w/l
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Vehicle filament
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Trailer filament
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Flash
ÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁ
Flash
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Good
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Good
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Flash
ÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁ
Extinguished
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Good
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Fail/not fitted
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Flash
ÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁ
Flash
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Fail
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Good
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Flash w/ double rate
ÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁ
Extinguished
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Fail
ÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁ
Fail/not fitted
In the case of hazard light operation with trailer
lamps fitted, the failure of a trailer direction indicator
light will cause the trailer warning light to flash at
double rate, while the direction indicator light will
flash at the “standard” rate.
