75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

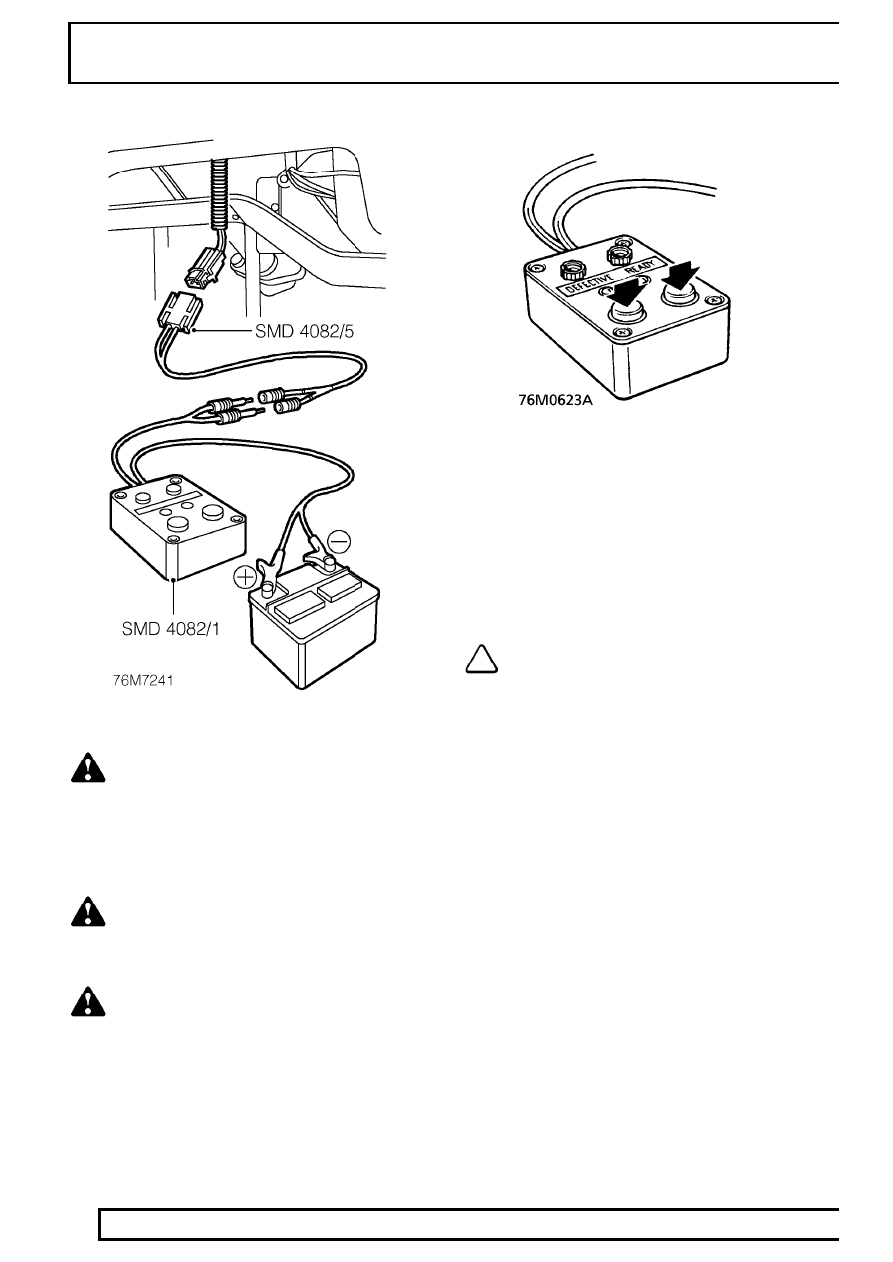

8

PRECAUTIONS

WARNING: Ensure tool SMD 4082/1 is not
connected to battery.

4. Connect flylead SMD 4082/5 to airbag

connector.

5. Connect flylead SMD 4082/5 to tool SMD

4082/1.

WARNING: Ensure airbag module is
secure within steering wheel.

6. Connect tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres away from
vehicle.

7. Press both operating buttons to deploy airbag

module.

8. DO NOT return to airbag module for 30 minutes.
9. Using gloves and face mask, remove airbag

module from steering wheel, place airbag
module in plastic bag and seal bag.

10. Transport deployed airbag module to designated

area for incineration.

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment.

11. Scrap all remaining parts of airbag system. DO

NOT re-use or salvage any parts of the airbag
system, including steering wheel or steering
column.

SUPPLEMENTARY RESTRAINT SYSTEM

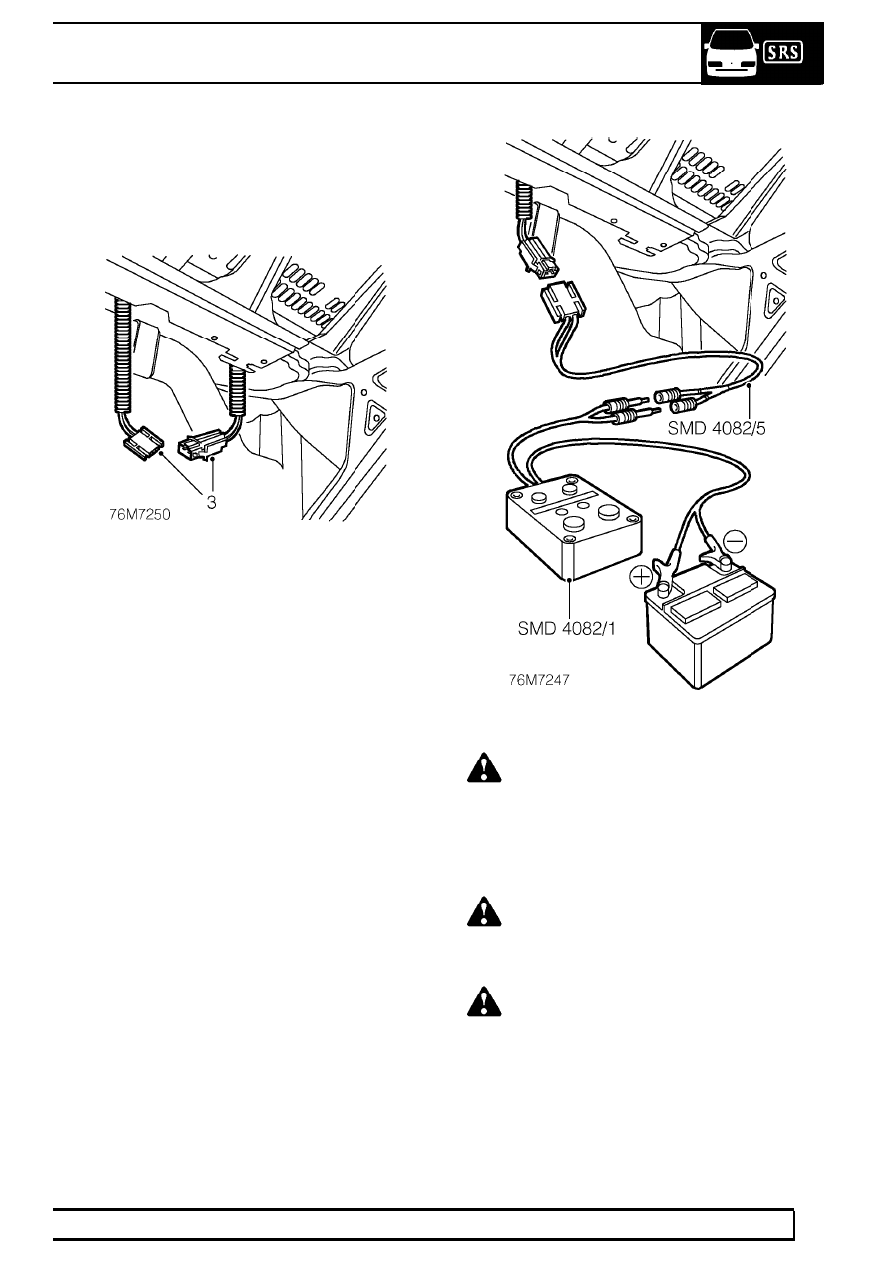

9

PRECAUTIONS

Passenger’s airbag module

1. Carry out deployment tool self test.
2. Remove glove box assembly.

See CHASSIS

AND BODY, Repair.

3. Release airbag connector from fascia and

disconnect multiplug.

WARNING: Ensure tool SMD 4982/1 is not
connected to battery.

4. Connect flylead SMD 4082/5 to harness

connector.

5. Connect flylead SMD 4082/5 to tool SMD

4082/1.

WARNING: Ensure airbag module is
secure within fascia.

6. Connect tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres away from
vehicle.

75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

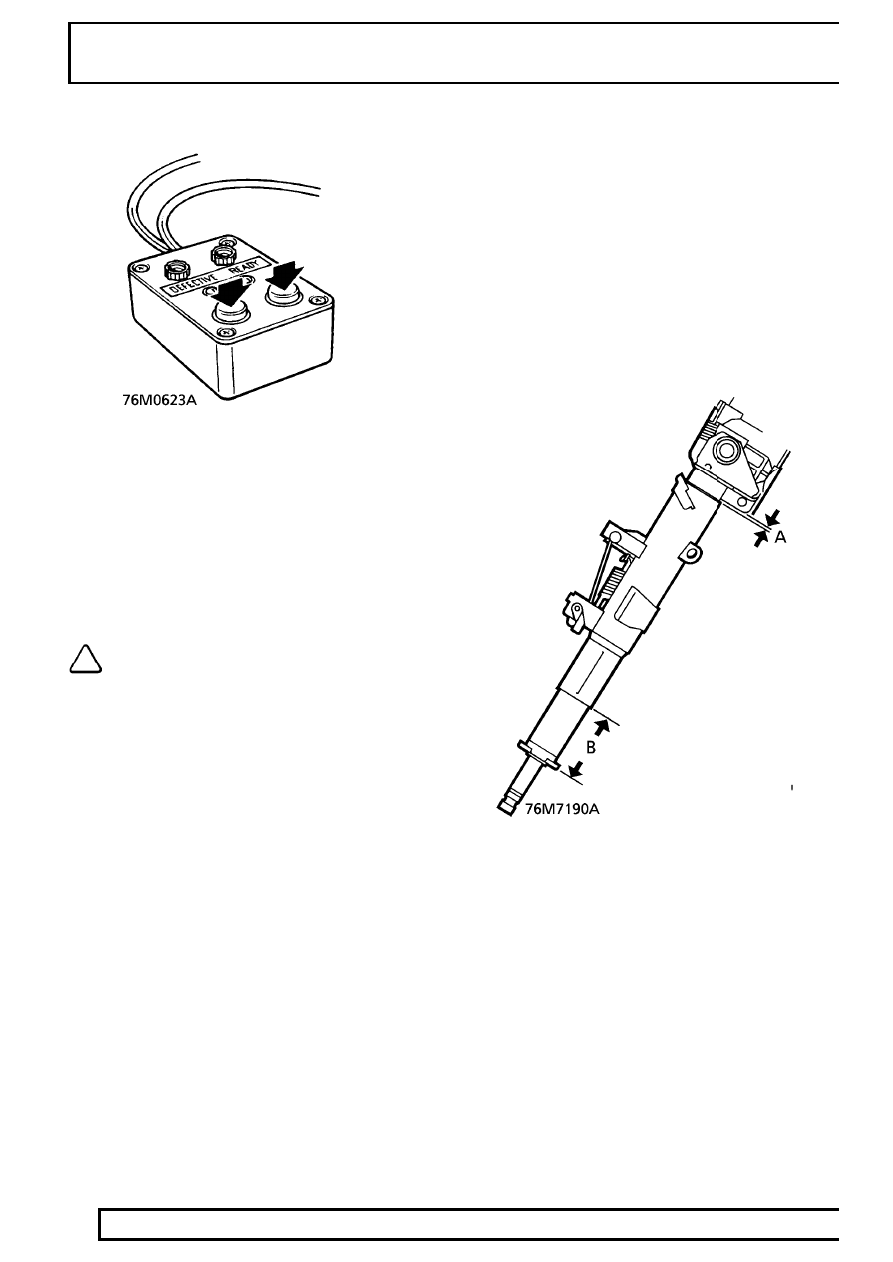

10

PRECAUTIONS

7. Press both operating buttons to deploy airbag

module.

8. DO NOT return to airbag module for 30 minutes.
9. Using gloves and face mask, remove airbag

module from fascia. Place airbag module in
plastic bag adn seal bag.

10. Transport deployed airbag module to designated

area for incineration.

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment.

11. Scrap all remaining parts of airbag system. DO

NOT re-use or salvage any parts of the airbag
system.

Following the deployment of the airbags, the following
components must be replaced:

SRS wiring harness,
Airbag crash sensors (distributed system only),
Rotary coupler,
Driver’s airbag module,
Passenger’s airbag module,
Airbag diagnostic control unit,
Complete steering wheel assembly including
associated switches.

PRECAUTIONS

Dimensions ’A’ AND ’B’ on steering column must be
within tolerance.

Dimension ’A’ 3.0 - 4.0 mm
Dimension ’B’ 91.5 - 92.8 mm

If dimension ’A’ is incorrect replace steering column.

If dimension ’B’ is incorrect replace steering column,
and pedal box.

SUPPLEMENTARY RESTRAINT SYSTEM

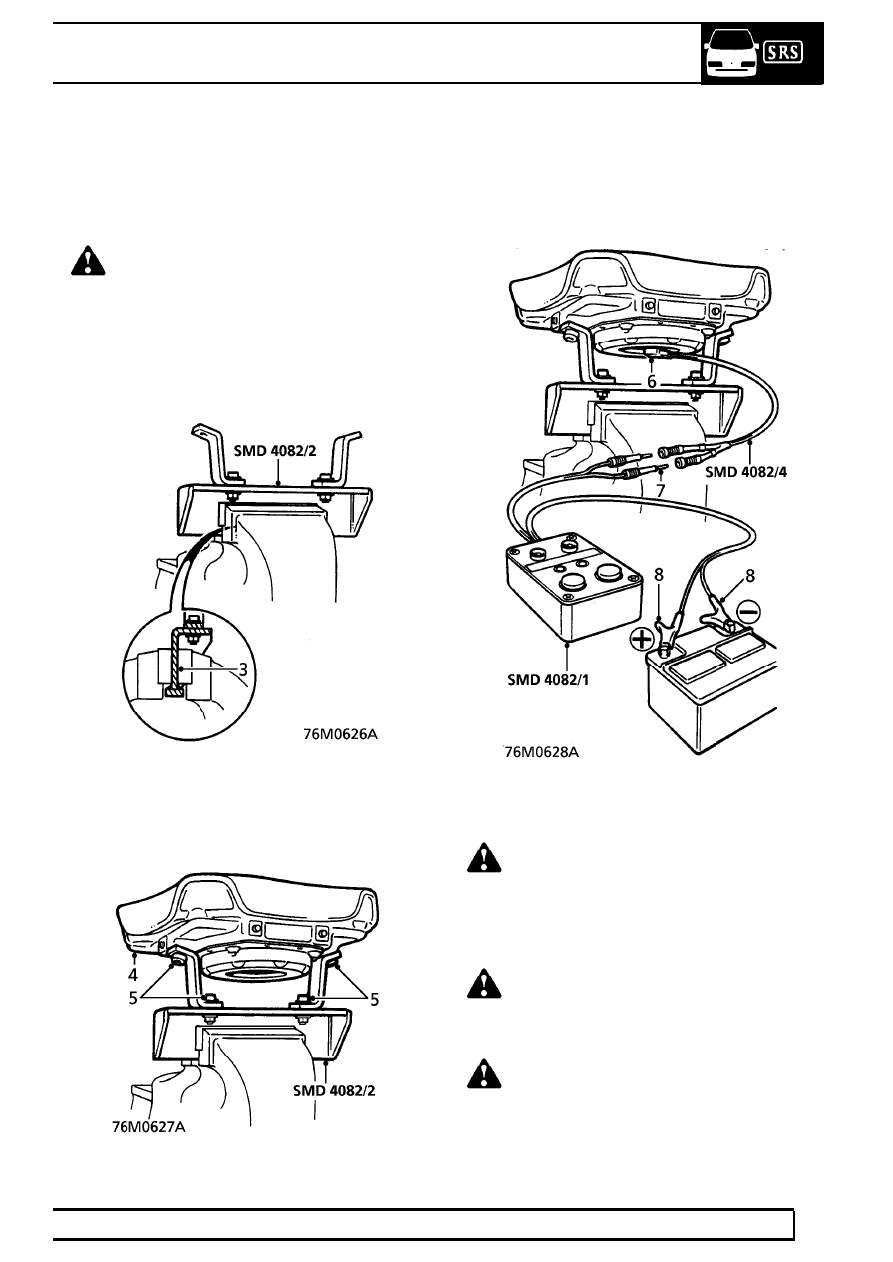

11

PRECAUTIONS

Deployment with module removed from vehicle

These guidelines are written to aid authorised
personnel to carry out the safe disposal of airbag
modules when removed from the vehicle.

WARNING: Only use Land Rover approved
deployment equipment. Deploy airbag
modules in a well ventilated, designated

area.

Driver’s airbag module

1. Carry out deployment tool self test.
2. Remove airbag module from steering wheel.

See Repair.

3. Position tool SMD 4082/2 in vice, ensuring that

vice jaws grip tool above bottom flange to
prevent possibility of tool being forced upwards
from vice. Tighten vice.

4. Secure airbag module to tool SMD 4082/2.

Ensure module is correctly secured using both
fixings.

5. Ensure airbag module mounting brackets are

secure.

WARNING: Ensure tool SMD 4082/1 is not
connected to battery.

6. Connect flylead SMD 4082/4 to airbag module.
7. Connect flylead SMD 4082/4 to tool SMD

4082/1.

WARNING: Do not lean over module whilst
connecting.

8. Connect tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres away from
module.
