HEATING AND VENTILATION

5

REPAIR

Refit

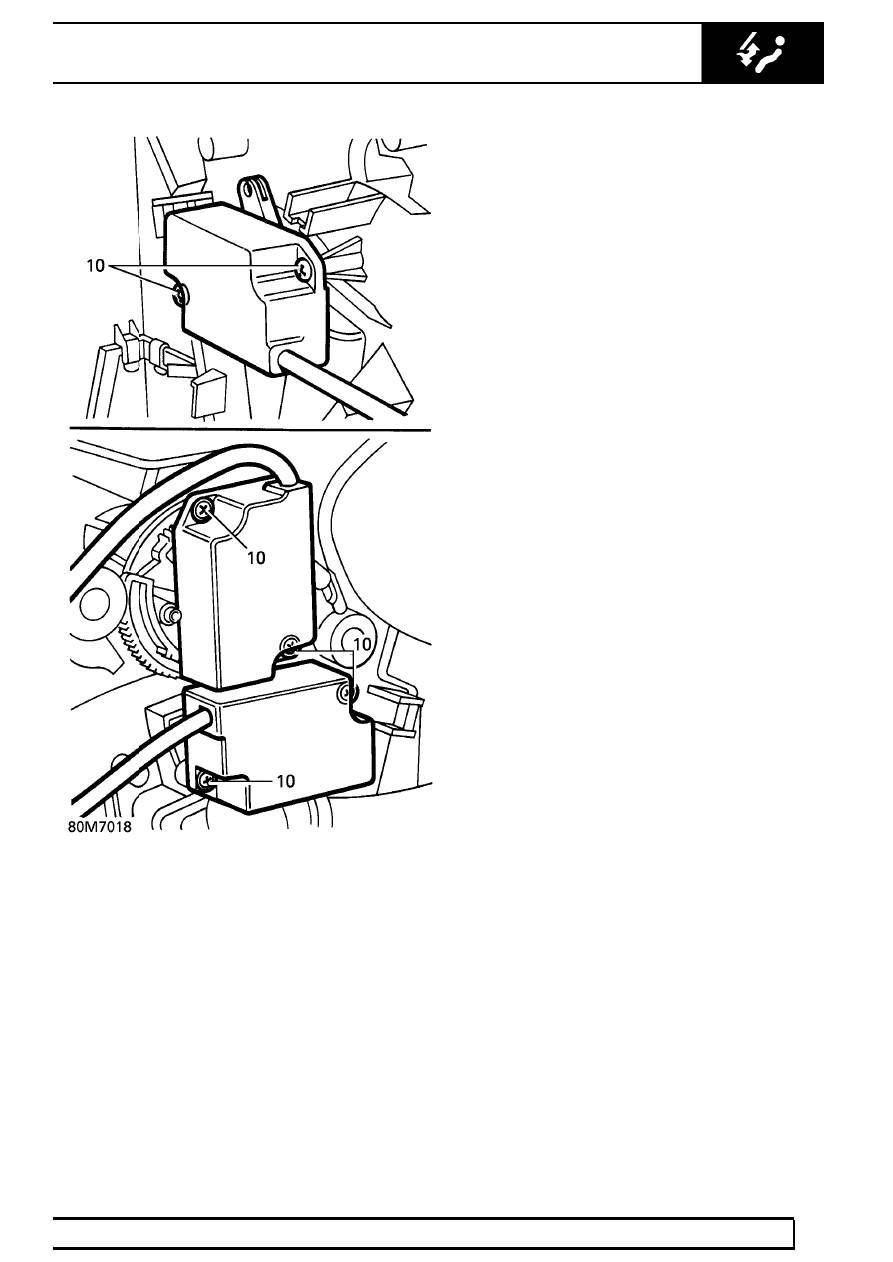

Blend and Distribution Servos.

11. Reverse removal procedure.

Recirculation Flap Servos.

12. Hold flap in ’fresh air’ position.
13. Position servo. Engage drive gear with flap gear.
14. Secure servo with screws. Connect multiplug.

Secure plug to casing.

15. Fit fascia assembly.

See CHASSIS AND

BODY, Repair.

80

HEATING AND VENTILATION

NEW RANGE ROVER

6

REPAIR

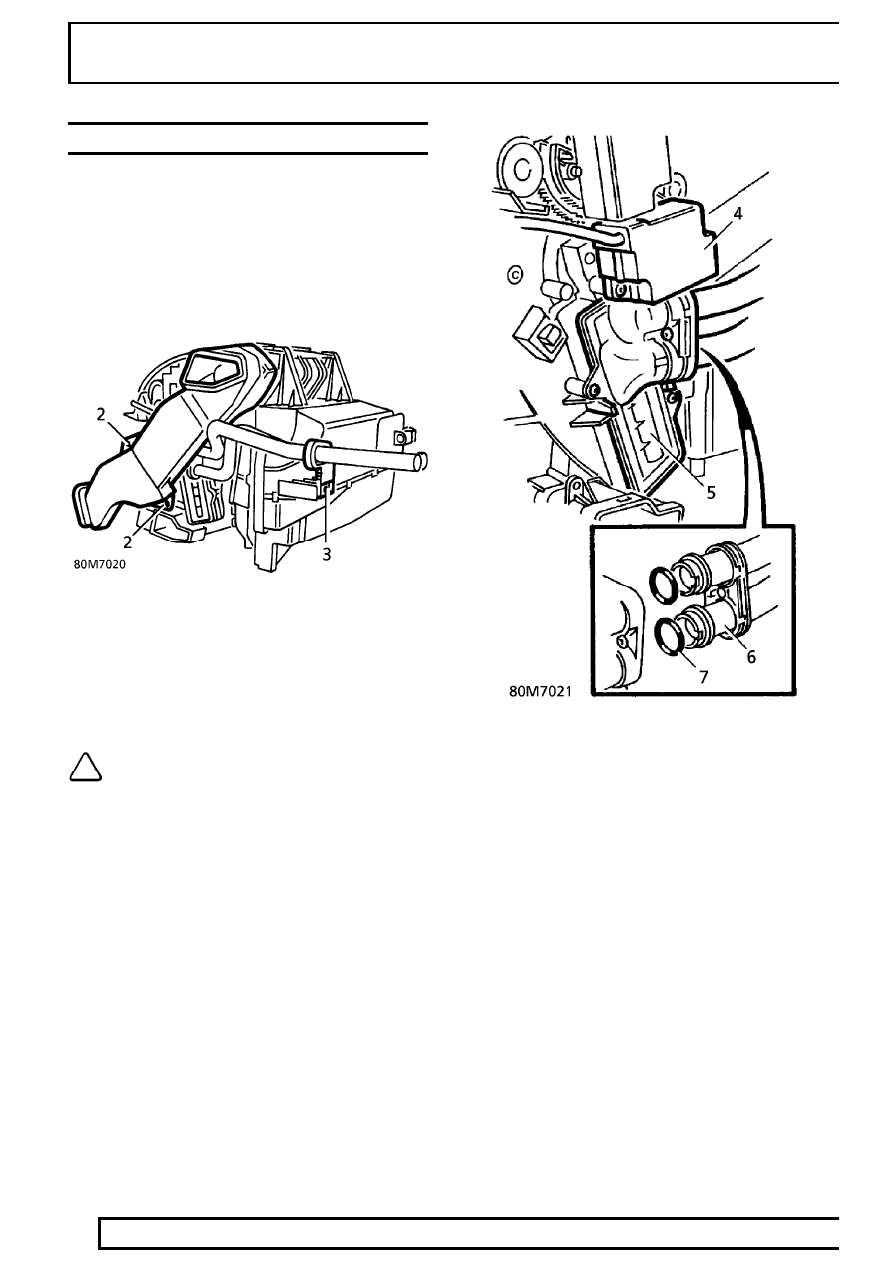

HEATER MATRIX

Service repair no - 80.20.29

Remove

1. Remove heater unit.

See this section.

2. Remove 2 screws securing duct to RH side of

heater. Remove duct.

3. Remove screw securing heater pipe bracket.
4. Remove 2 screws securing RH servo to heater

casing. Remove servo.

5. Release 2 clips securing matrix to heater.

Remove matrix and pipe assembly.

NOTE: Matrix has provision for 2 screws in
the event that the retaining clips break.

6. Remove 2 screws securing pipes to matrix.

Remove pipe assembly.

7. Remove and discard ’O’ rings from pipe

assembly.

Refit

8. Lubricate new ’O’ rings with anti freeze. Fit to

pipes.

9. Reverse removal procedure.

HEATING AND VENTILATION

7

REPAIR

BLOWER MOTOR

Service repair no - 80.20.15

Remove

1. Remove glove box assembly.

See CHASSIS

AND BODY, Repair.

2. Release 2 clips securing fascia harness trunking

to fascia frame.

3. Remove centre screws from 4 scrivet fasteners

securing drivers side lower closing panel.

4. Release panel for access to harness clip. Collect

outer parts of fasteners from closing panel.

5. Remove upper fascia closing panel.

See

CHASSIS AND BODY, Repair.

6. Release clip securing harness trunking to fascia

frame.

7. Remove 2 bolts securing cruise control ECU

bracket to fascia frame. Place bracket aside.

8. Release SRS harness connector from bracket.

Position harness aside.

9. Disconnect Lucar connector and multiplug from

blower motor.

80

HEATING AND VENTILATION

NEW RANGE ROVER

8

REPAIR

10. Remove 4 screws securing blower motor to

casing.

11. Remove motor and fan assembly. Do not stress

fascia harness.

Refit

12. Reverse removal procedure.

BLEND FLAP SERVOS - HEATER ONLY

Service repair no - 80.20.04

NOTE: This procedure applies to non air
conditioned vehicles. For air conditioned
vehicles.

See this section.

Remove

1. Open glove box. Remove 5 screws securing

glove box liner to fascia.

2. Release glove box liner. Disconnect lamp

multiplug.

3. Release cable from glove box latch.
