SEATS

3

REPAIR

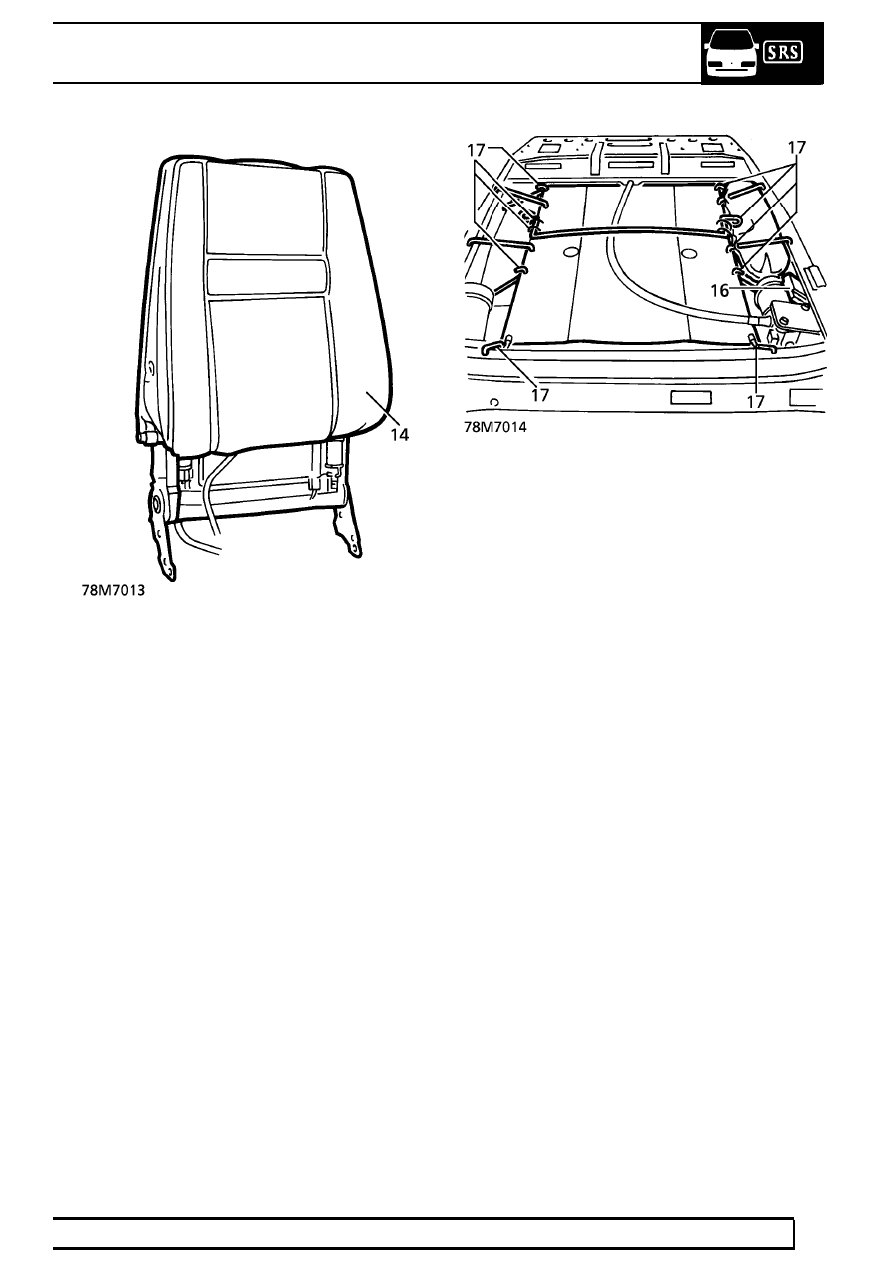

15. Remove foam.
16. Disconnect lumbar motor multiplug.

17. Release 10 clips securing lumbar pump and

bladder to frame. Remove pump and bladder.

18. Remove clips from pump and bladder.
19. Note position of 4 hog rings securing squab

cover retention wire to front of bladder frame.
Remove hog rings.

Refit

20. Reverse removal procedure.

78

SEATS

NEW RANGE ROVER

4

REPAIR

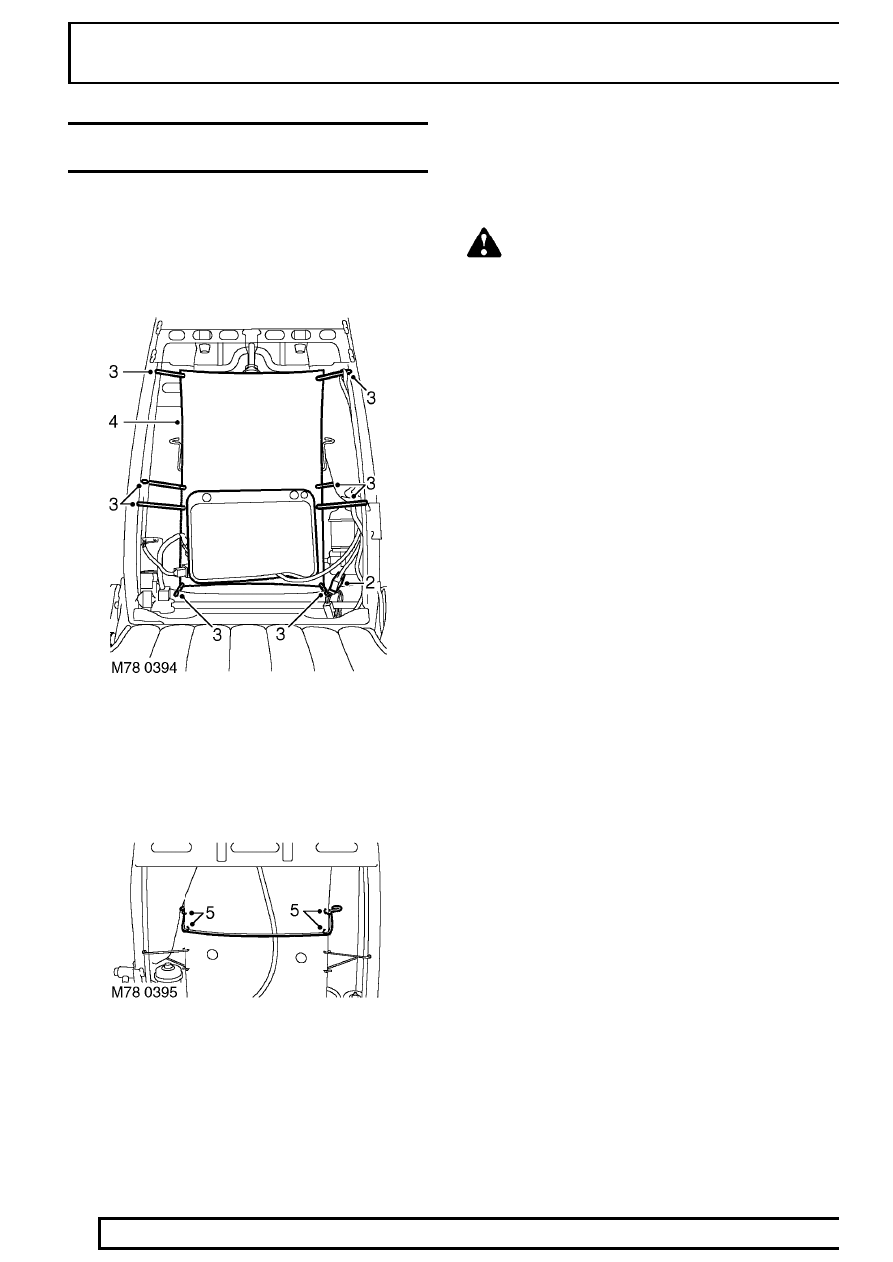

BLADDER - LUMBAR SUPPORT - FRONT SEAT -
from 99MY

Service repair no - 78.60.01

Remove

1. Remove squab cover and squab foam as an

assembly.

See this section.

2. Disconnect lumbar pump multiplug.
3. Release 8 clips securing squab diaphragm and

bladder assembly to squab frame.

4. Remove diaphragm and bladder assembly.

Do not carry out further dismantling if
component is removed for access only.

5. Noting position of retention wire and hog rings

securing wire to diaphragm, remove hog rings
and retention wire.

Refit

6. Position retention wire to diaphragm and secure

with hog rings.

WARNING: Position and security of
retention wire is critical for effective airbag
performance.

7. Position diaphragm assembly and secure clips.
8. Connect lumbar pump multiplug.
9. Fit squab cover.

See this section.

SEATS

5

REPAIR

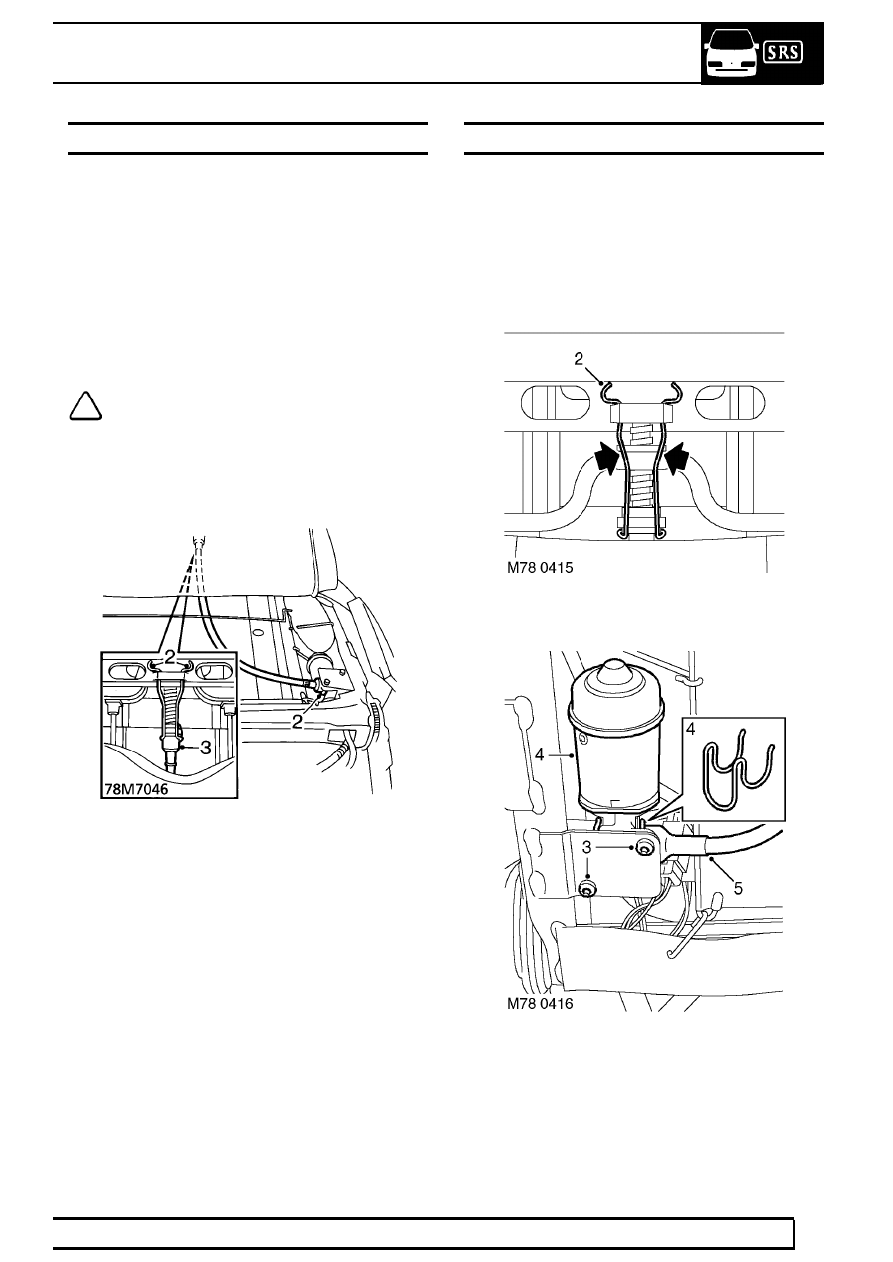

DRIVE CABLE - HEADREST - up to 99MY

Remove

1. Remove squab heating element.

See this

section.

2. Remove 2 clips securing drive cable to motor

and headrest saddle.

3. Remove cable.

Refit

4. Fit cable to motor and saddle. Secure with clips.

NOTE: Cable run is under the squab cover
retention wire upper anchor rod.

5. Fit squab heating element.

See this section.

DRIVE CABLE - HEADREST - from 99MY

Service repair no - 78.70.50

Remove

1. Remove squab cover and squab foam as an

assembly.

See this section.

2. Remove clip securing cable to headrest saddle.

3. Remove 2 Torx screws securing motor.
4. Release motor and remove drive cable retaining

clip.

5. Remove drive cable.

78

SEATS

NEW RANGE ROVER

6

REPAIR

Refit

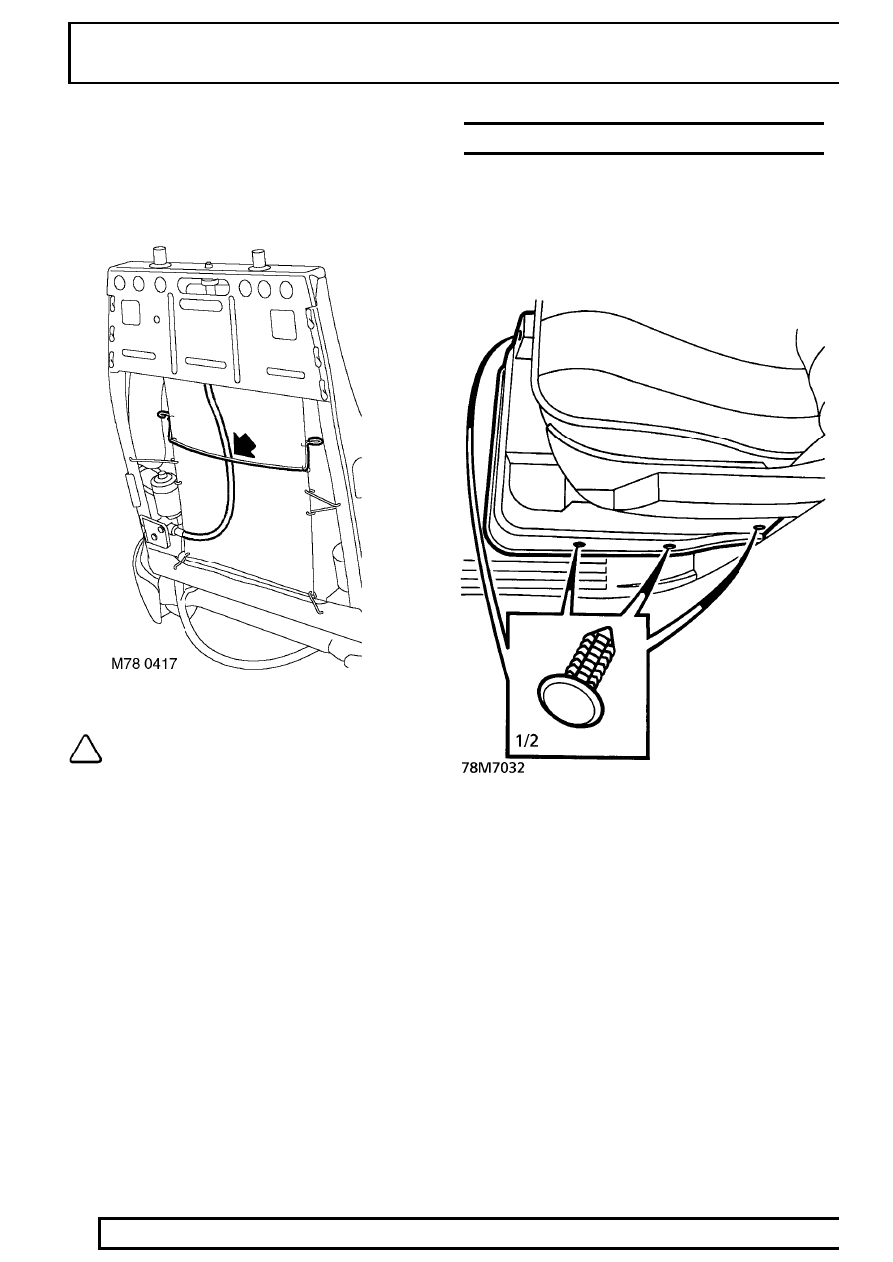

6. Locate drive cable to motor and secure with clip.
7. Align motor to frame and fit Torx screws.
8. Locate cable to headrest saddle and fit clip.

NOTE: Cable run is under squab cover
shock cord retention wire.

9. Fit squab cover.

See this section.

FRONT SEAT - up to 99MY

Service repair no - 78.10.44/99

Remove

1. LH Seat Only: Remove 4 studs securing cover

at base of seat.

2. RH Seat Only: Remove 3 studs from cover at

base of seat.

3. Remove fuse cover for access to retaining

screw. Remove screw.
