SUPPLEMENTARY RESTRAINT SYSTEM

9

REPAIR

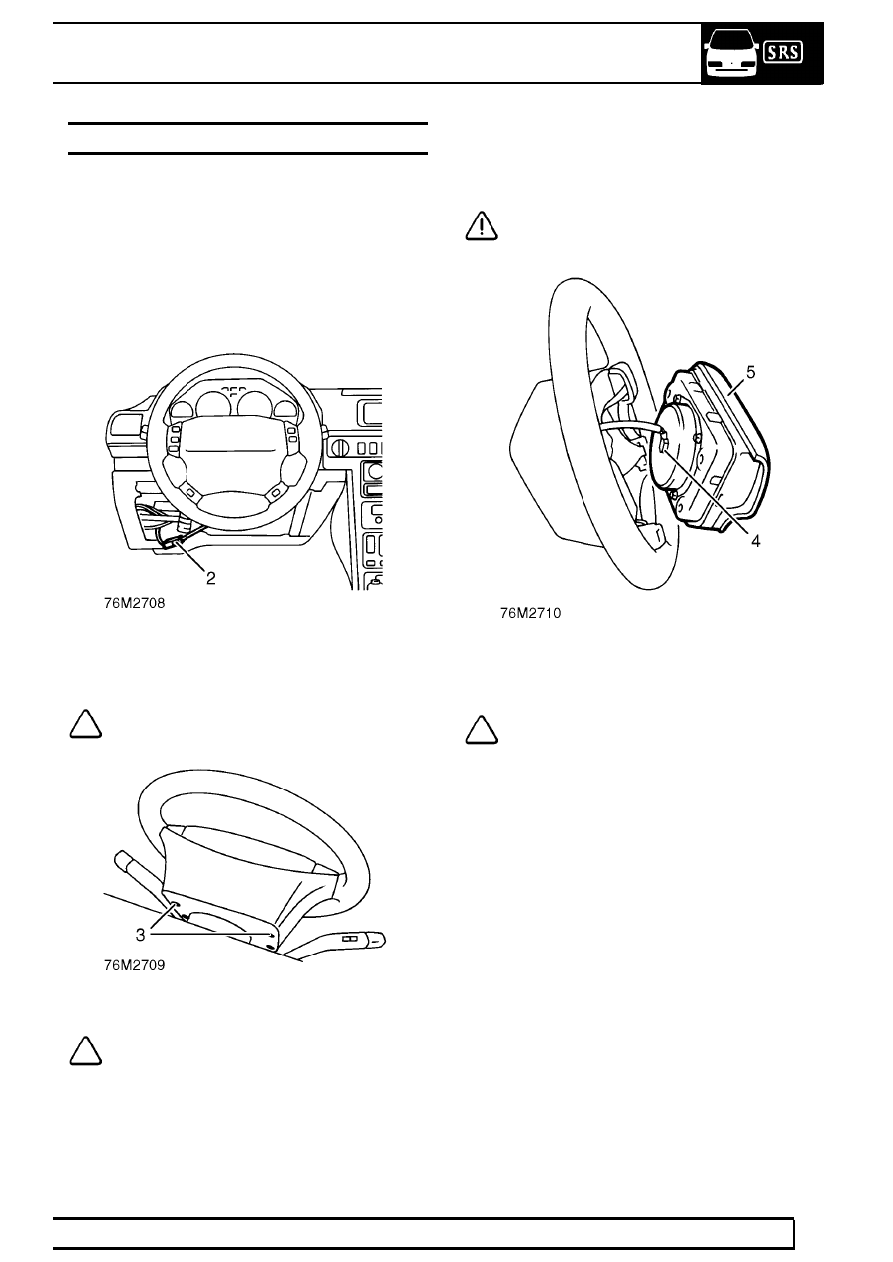

AIRBAG MODULE - DRIVER SIDE

Service repair no - 76.73.71

Remove

1. Disconnect both battery terminals, negative lead

first.

2. Disconnect Supplementary Restraint System

(SRS) ’shorting link’.

3. Unscrew 4 bolts (TX 30 Torx bit) securing

module to steering wheel.

NOTE: Fixings remain captive in steering
wheel.

NOTE: Rotate steering wheel for access to
all fixings.

4. Release module from steering wheel, disconnect

multiplug.

5. Remove module.

CAUTION: Store the airbag module
correctly.

See Description and operation.

Refit

NOTE: If a new airbag module is being
fitted, the serial numbers must be
recorded.

6. Position module and connect multiplug.
7. Tighten bolts to

9 Nm. (7 lbf.ft)

8. Connect SRS ’shorting link’ and secure

connector to location.

9. Connect battery terminals, positive before

negative. Fit and secure battery cover.

10. Check SRS using TestBook .

75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

10

REPAIR

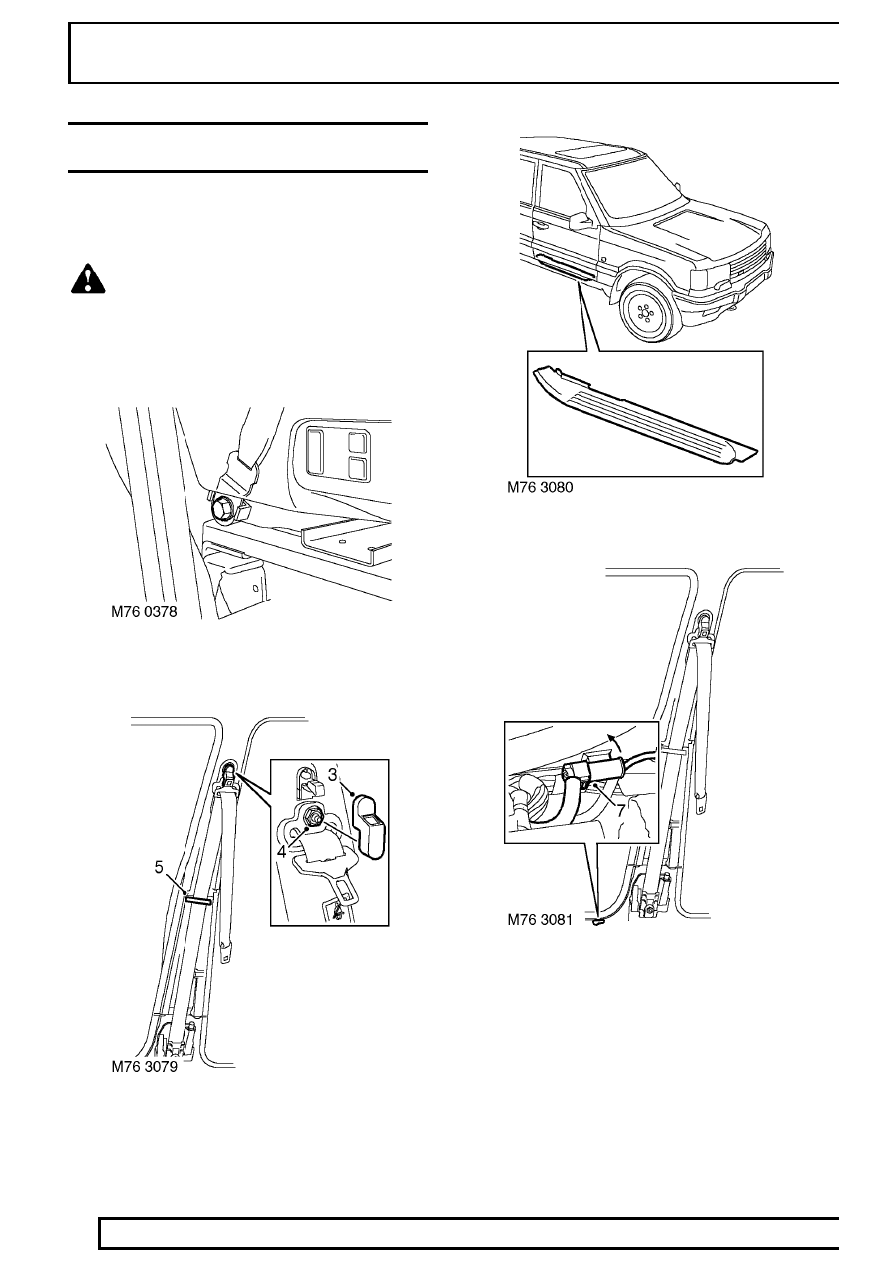

PRE-TENSIONER - SEAT BELT - FRONT - from
99MY

Service repair no - 76.73.75

Remove

WARNING: See SRS safety precautions
before commencement of repair. See
SUPPLEMENTARY RESTRAINT SYSTEM,

Precautions.

1. Remove ’B’ post lower finisher.

See CHASSIS

AND BODY, Repair.

2. Remove bolt securing seat belt to seat and

release belt from seat.

3. Remove cover from upper mounting.
4. Remove nut from upper mounting.
5. Release seat belt guide from ’B’ post.

6. Remove front carpet retainer.

7. Release pre-tensioner multiplug from inner sill

and disconnect multiplug.

SUPPLEMENTARY RESTRAINT SYSTEM

11

REPAIR

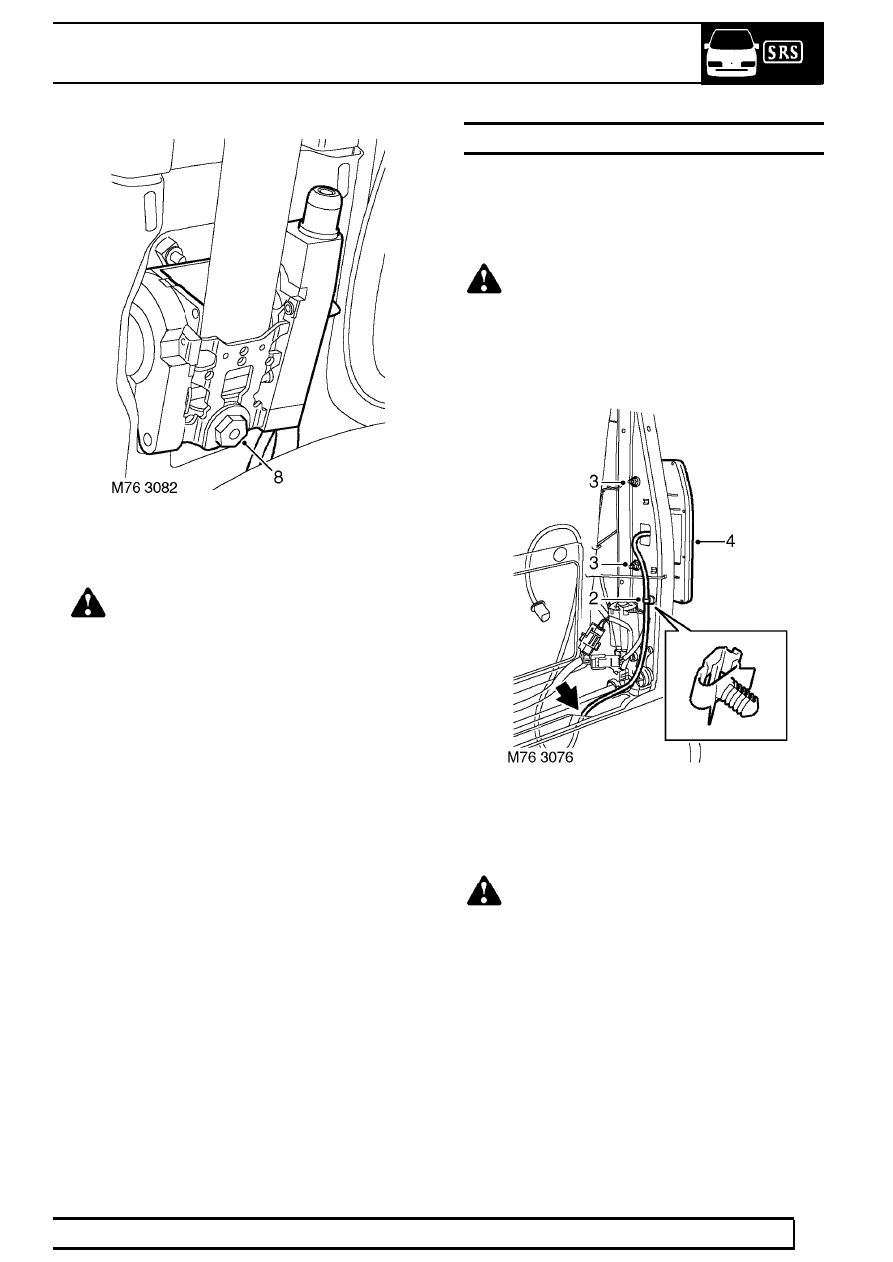

8. Remove bolt securing belt reel to ’B’ post.

Remove reel.

WARNING: Store pre-tensioner in
accordance with storage procedures. See
SUPPLEMENTARY RESTRAINT SYSTEM,

Precautions.

Refit

9. Fit reel, fit bolt and tighten to

32 Nm (24 lbf.ft).

10. Connect pre-tensioner multiplug and secure to

inner sill.

11. Fit front carpet retainer.
12. Extend belt and secure belt guide to ’B’ post.
13. Locate belt to upper mounting, fit nut and tighten

to

22 Nm (16 lbf.ft).

14. Fit cover to upper mounting.
15. Position belt to seat mounting, fit bolt and tighten

to

32 Nm (24 lbf.ft).

16. Fit ’B’ post lower finisher

See CHASSIS AND

BODY, Repair.

17. Connect battery, earth lead last.
18. Check SRS using TestBook.

AIRBAG - SIDE IMPACT - from 99MY

Service repair no - 76.74.31 - Driver’s side
Service repair no - 76.74.32 - Passenger’s side

Remove

WARNING: See SRS safety precautions
before commencement of repair. See
SUPPLEMENTARY RESTRAINT SYSTEM,

Precautions.

1. Remove squab cover and squab foam as an

assembly.

See SEATS, Repair.

2. Release airbag harness from clip.
3. Remove 2 nuts securing airbag.
4. Release and remove airbag.

WARNING: Store airbag module in
accordance with storage procedures. See
SUPPLEMENTARY RESTRAINT SYSTEM,

Precautions.

75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

12

REPAIR

Refit

NOTE: If airbag is replaced, bar code of
new airbag must be recorded in vehicle
handbook.

5. Fit airbag and secure with nuts. Tighten to

5.5 Nm (4 lbf.ft).

6. Route harness through slotted hole in seat frame

and secure to clip.

7. Fit squab cover

See SEATS, Repair.
