Range Rover. Manual - part 219

SUPPLEMENTARY RESTRAINT SYSTEM

17

PRECAUTIONS

WARNING: Ensure tool SMD 4082/1 is not
connected to battery.

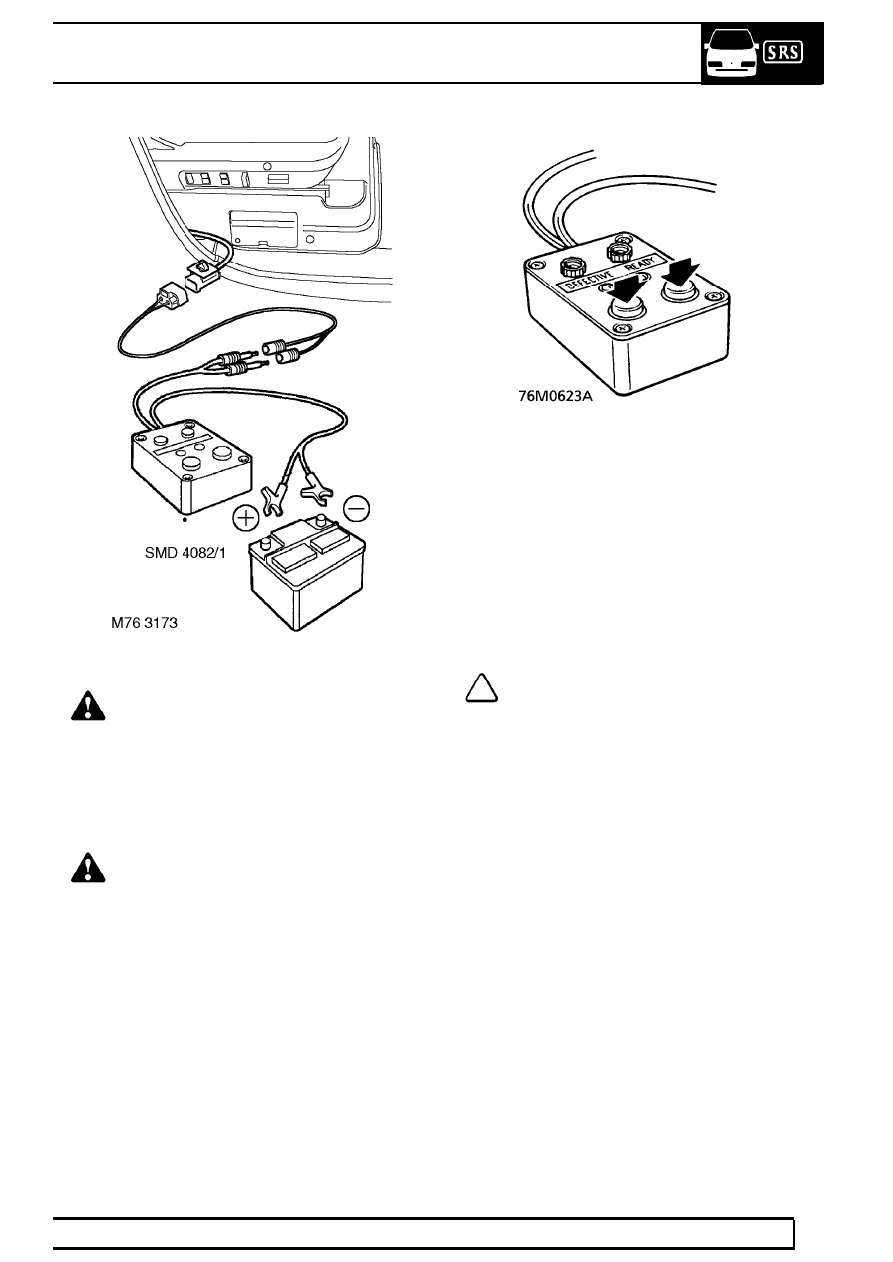

4. Connect deployment tool flylead to seatbelt

pre-tensioner harness connector.

5. Connect deployment tool flylead to deployment

tool SMD 4082/1.

6. Connect deployment tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres away from
vehicle.

7. Press both operating buttons to deploy airbag

module.

8. DO NOT return to seatbelt pre-tensioner module

for 30 minutes.

9. Using gloves and face mask, remove seatbelt

pre-tensioner unit from vehicle. Place seatbelt
pre-tensioner unit in plastic bag and seal bag.
See Repair.

10. Transport deployed seatbelt pre-tensioner unit to

designated area for incineration.

NOTE: DO NOT transport seatbelt
pre-tensioner unit in the vehicle passenger
compartment.

11. Scrap all remaining parts of SRS system. DO

NOT re-use or salvage any parts of the SRS
system.

75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

18

PRECAUTIONS

Deployment with module removed from vehicle

These guidelines are written to aid authorised
personnel to carry out the safe disposal of airbag
modules when they are removed from the vehicle.

WARNING: Only use Land Rover approved
deployment equipment. Deploy airbag
modules in a well ventilated, designated

area.

Driver’s airbag module

1. Carry out deployment tool self test.
2. Remove airbag module from steering wheel.

See Repair.

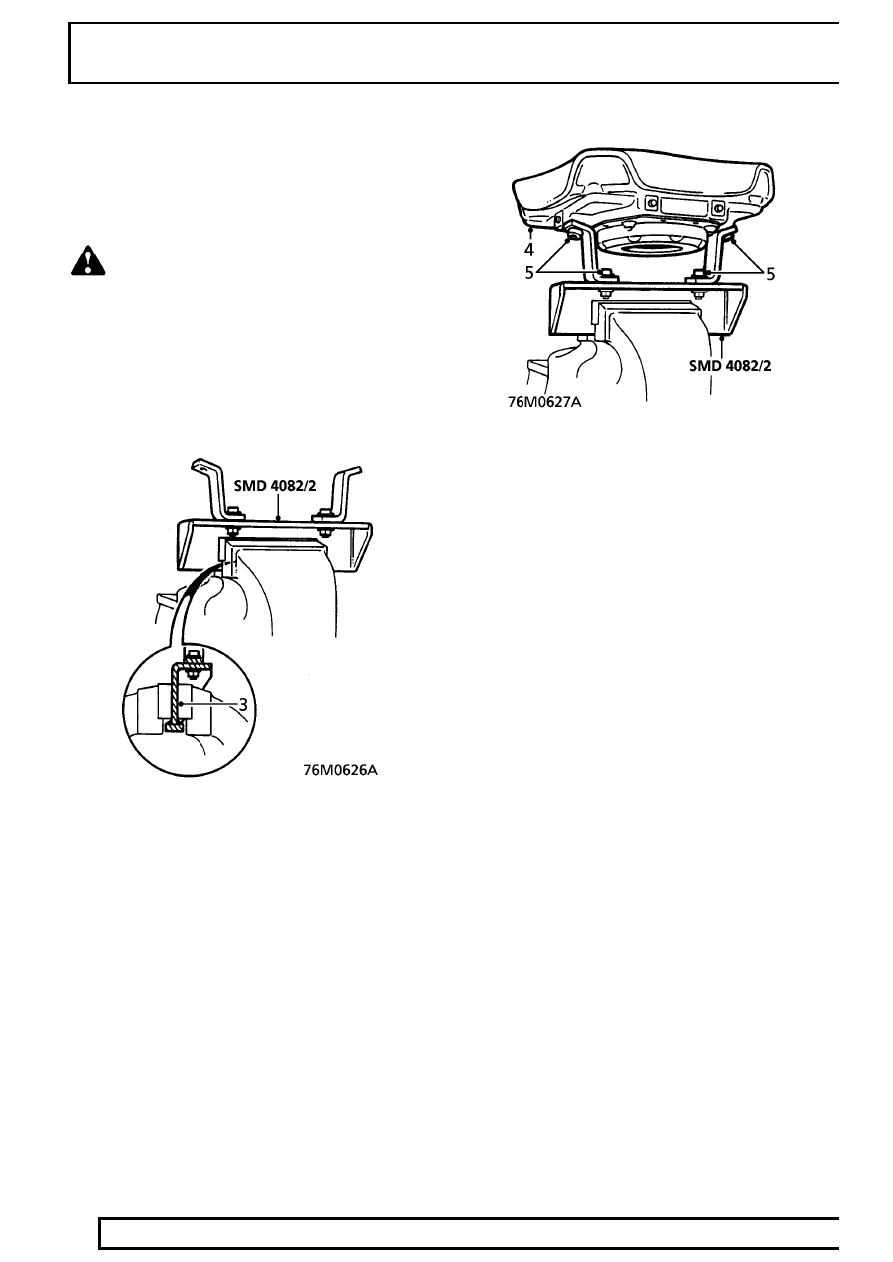

3. Position tool SMD 4082/2 in vice, ensuring that

vice jaws grip tool above bottom flange to
prevent possibility of tool being forced upwards
from vice. Tighten vice.

4. Secure airbag module to tool SMD 4082/2.

Ensure module is correctly secured using both
fixings.

5. Ensure airbag module mounting brackets are

secure.

SUPPLEMENTARY RESTRAINT SYSTEM

19

PRECAUTIONS

WARNING: Ensure tool SMD 4082/1 is not
connected to battery.

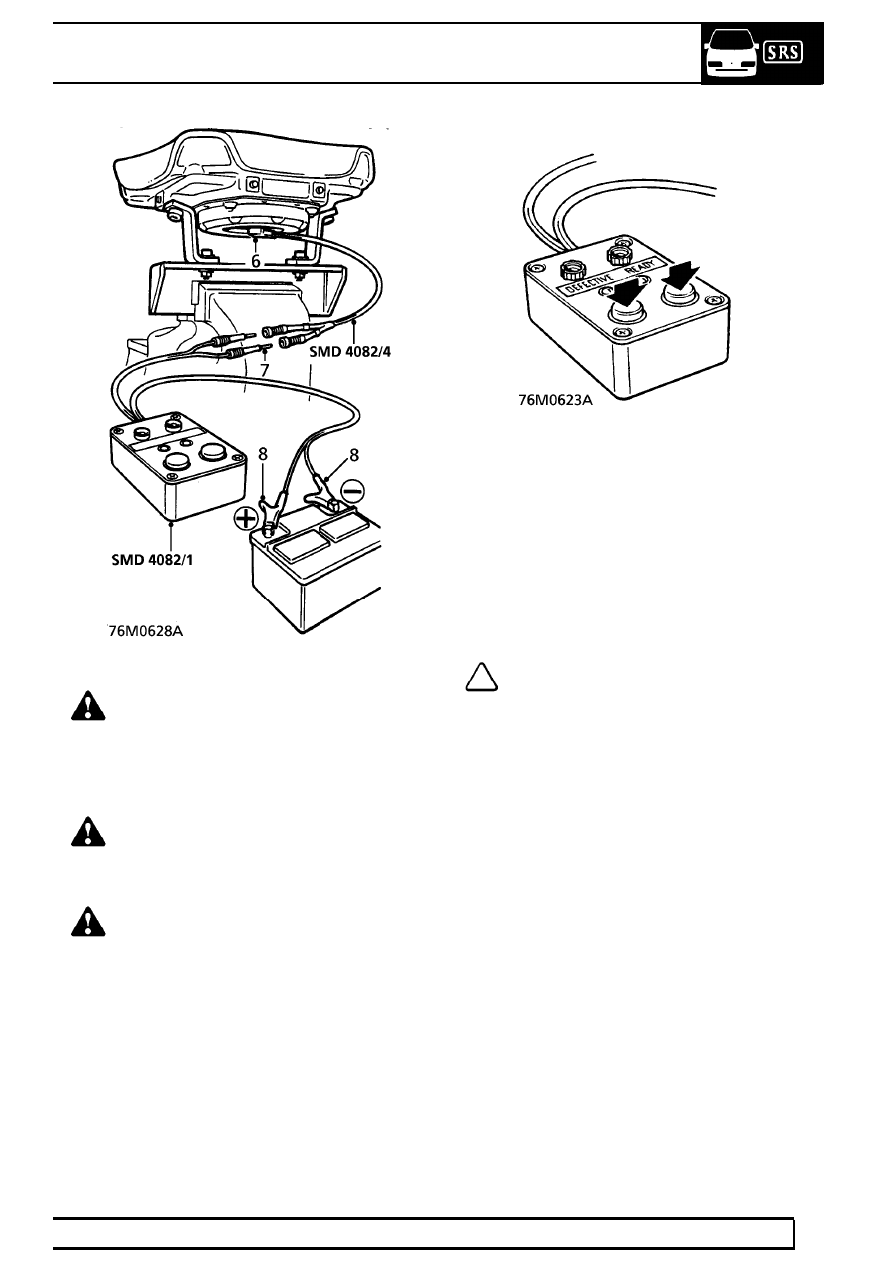

6. Connect flylead SMD 4082/4 to airbag module.
7. Connect flylead SMD 4082/4 to tool SMD

4082/1.

WARNING: Do not lean over module whilst
connecting.

8. Connect tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres away from
module.

9. Press both operating buttons to deploy airbag

module.

10. DO NOT return to airbag module for 30 minutes.
11. Using gloves and face mask, remove airbag

module from tool SMD 4082/2, place airbag
module in plastic bag and seal bag.

12. Wipe down tool SMD 4082/2 with damp cloth.
13. Transport deployed airbag module to designated

area for incineration.

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment.

75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

20

PRECAUTIONS

Passenger’s airbag module

1. Carry out deployment tool self test.
2. Remove airbag module from fascia.

See

Repair.

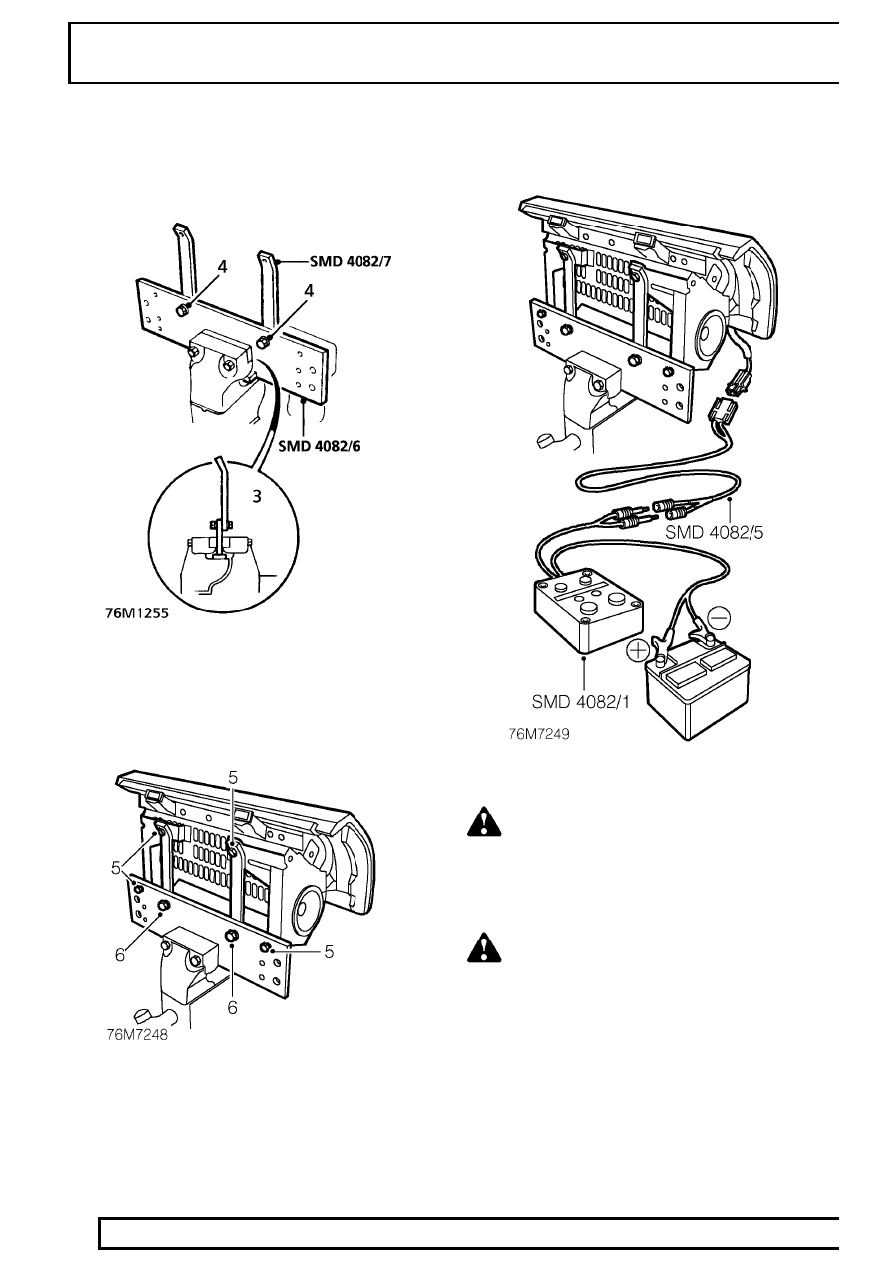

3. Position tool SMD 4082/6 in vice, ensuring that

vice jaws grip tool above bottom flange to
prevent possibility of tool being forced upwards
from vice. Tighten vice.

4. Position brackets SMD 4082/7 to tool; lightly

tighten bolts.

5. Secure airbag module to tool SMD 4082/6.

Ensure module is correctly secured using all
fixings.

6. Ensure airbag module mounting brackets are

secure.

WARNING: Ensure tool SMD 4082/1 is not
connected to battery.

7. Connect flylead SMD 4082/5 to airbag module.
8. Connect flylead SMD 4082/5 to tool SMD

4082/1.

WARNING: Do not lean over module whilst
connecting.
