30 - MANIFOLD AND EXHAUST SYSTEM

CONTENTS

Page

REPAIR

EXHAUST MANIFOLD GASKETS - V8 - UP TO 99MY

1

.......................................

EXHAUST MANIFOLD GASKETS - V8 - FROM 99MY

4

.......................................

EXHAUST MANIFOLD GASKETS - DIESEL

6

.......................................................

EXHAUST MANIFOLD HEAT SHIELD - DIESEL

7

................................................

EXHAUST FRONT PIPE - V8

9

..............................................................................

EXHAUST FRONT PIPE - V8 - FROM 97MY UP TO 99MY

10

..............................

EXHAUST FRONT PIPE - V8 - FROM 99MY

11

....................................................

EXHAUST FRONT PIPE - DIESEL

12

....................................................................

INLET MANIFOLD GASKET - V8 - UP TO 99MY

14

..............................................

GASKET - INLET MANIFOLD - LOWER- FROM 99MY

16

....................................

GASKET - INLET MANIFOLD - UPPER - FROM 99MY

20

....................................

INLET MANIFOLD GASKETS - DIESEL - VEHICLES WITHOUT EGR

23

............

INTAKE MANIFOLD GASKETS - DIESEL WITH EGR

25

......................................

INTERMEDIATE AND REAR PIPES

27

.................................................................

TAIL PIPE - LH - FROM 97MY

28

...........................................................................

TAIL PIPE - RH - FROM 97MY

29

..........................................................................

MANIFOLD AND EXHAUST SYSTEM

1

REPAIR

EXHAUST MANIFOLD GASKETS - V8 - UP TO
99MY

Service repair no - 30.15.16 - Right Hand
Service repair no - 30.15.17 - Left Hand

1. Disconnect battery negative lead.
2. Raise vehicle on four post lift.

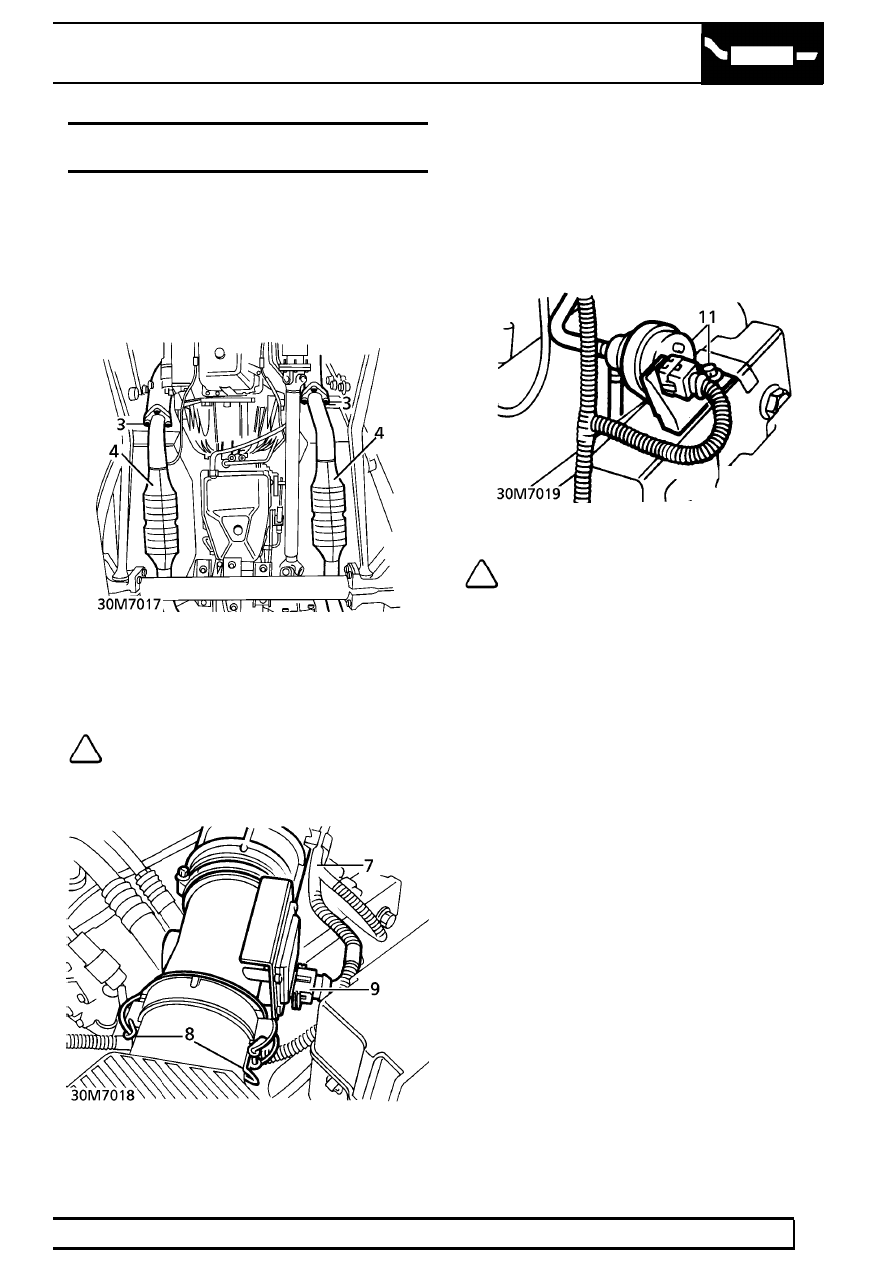

3. Remove 3 nuts securing each front pipe flange

to exhaust manifold.

4. Release front pipe from exhaust manifolds.

Collect gaskets.

5. Lower lift.

NOTE: Instructions 6 to 11 apply to

Left

Hand Manifold Only

6. Release intake hose from plenum chamber.

7. Release harness from intake hose clip.
8. Release 2 clips securing air flow meter to air

cleaner. Release meter. Collect ’O’ ring.

9. Disconnect multiplug from air flow meter.

Remove meter.

10. Release purge hose from ram pipe housing.
11. Remove purge valve securing bolt from shock

absorber turret. Place valve aside.

NOTE: Instructions 12,13 & 14 apply to
Right Hand Manifold Only.

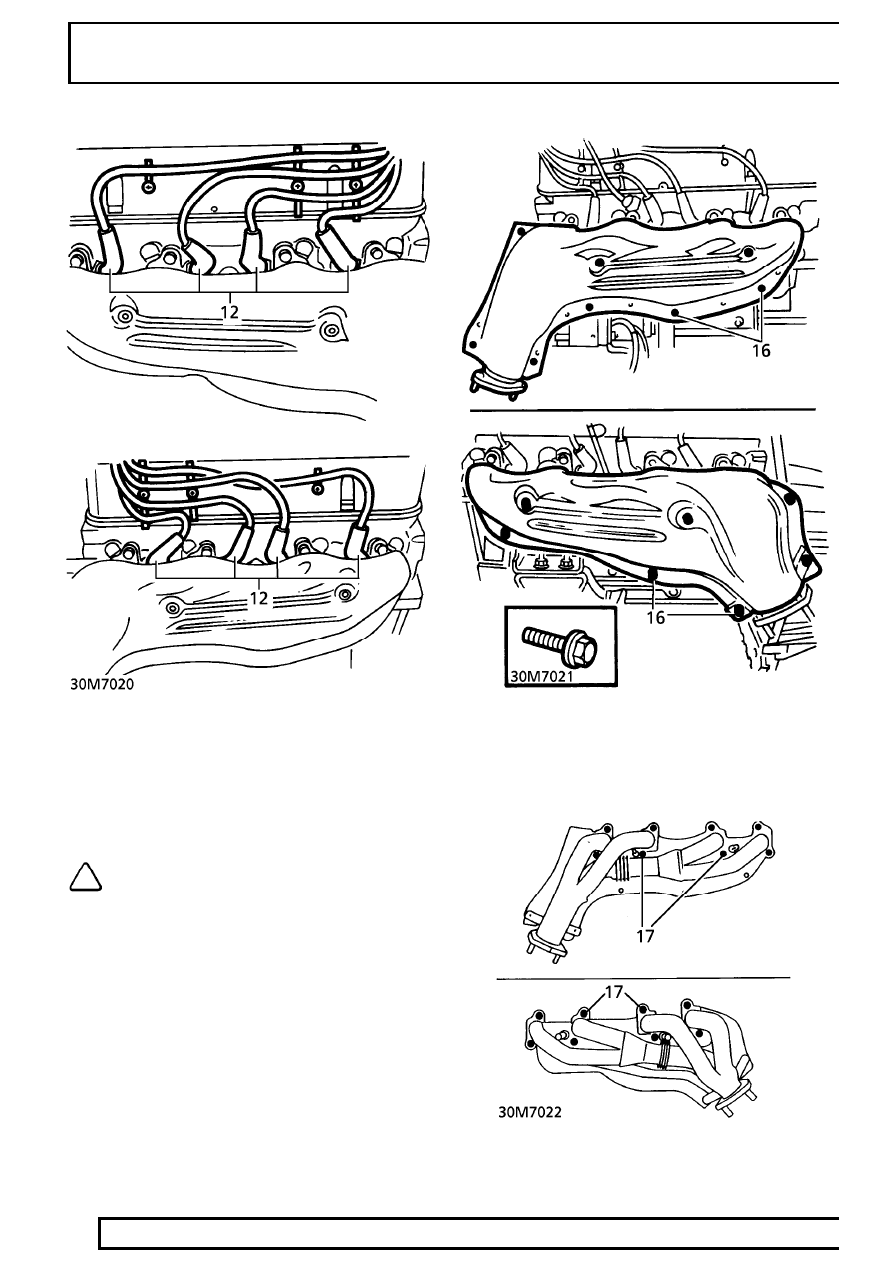

12. Release spark plug caps. Release H.T. leads

from clips on rocker cover. Place leads aside.

30

MANIFOLD AND EXHAUST SYSTEM

NEW RANGE ROVER

2

REPAIR

13. Remove screw securing H.T. lead clip to rocker

cover. Remove clip.

14. Unscrew RH shock absorber top mounting bolt

to provide additional clearance for heat shield
removal.

NOTE: Do not remove bolt.

15. Right Hand Drive - Right Hand Manifold Only.

Remove intermediate steering shaft.

See

STEERING, Repair.

16. Remove 8 bolts (RH manifold) or 7 bolts (LH

manifold) securing outer heat shield to manifold.
Remove heat shield.

17. Remove 8 bolts securing exhaust manifold to

cylinder head. Remove manifold. Collect
gaskets.
