26 - COOLING SYSTEM

CONTENTS

Page

LAND ROVER V8

DESCRIPTION AND OPERATION

ENGINE COOLING - DESCRIPTION

3

..................................................................

ENGINE COOLING - OPERATION

9

......................................................................

FAULT DIAGNOSIS

COOLING SYSTEM FAULTS

1

..............................................................................

REPAIR

COOLANT - DRAIN AND REFILL

1

........................................................................

RADIATOR

2

...........................................................................................................

VISCOUS COUPLING AND FAN ASSEMBLY - UP TO 99MY

4

............................

VISCOUS COUPLING AND FAN ASSEMBLY - FROM 99MY

5

............................

WATER PUMP - UP TO 99MY

6

............................................................................

WATER PUMP - FROM 99MY

7

.............................................................................

THERMOSTAT - UP TO 99MY

8

............................................................................

THERMOSTAT - FROM 99MY

8

............................................................................

EXPANSION TANK

9

..............................................................................................

LAND ROVER V8

1

DESCRIPTION AND OPERATION

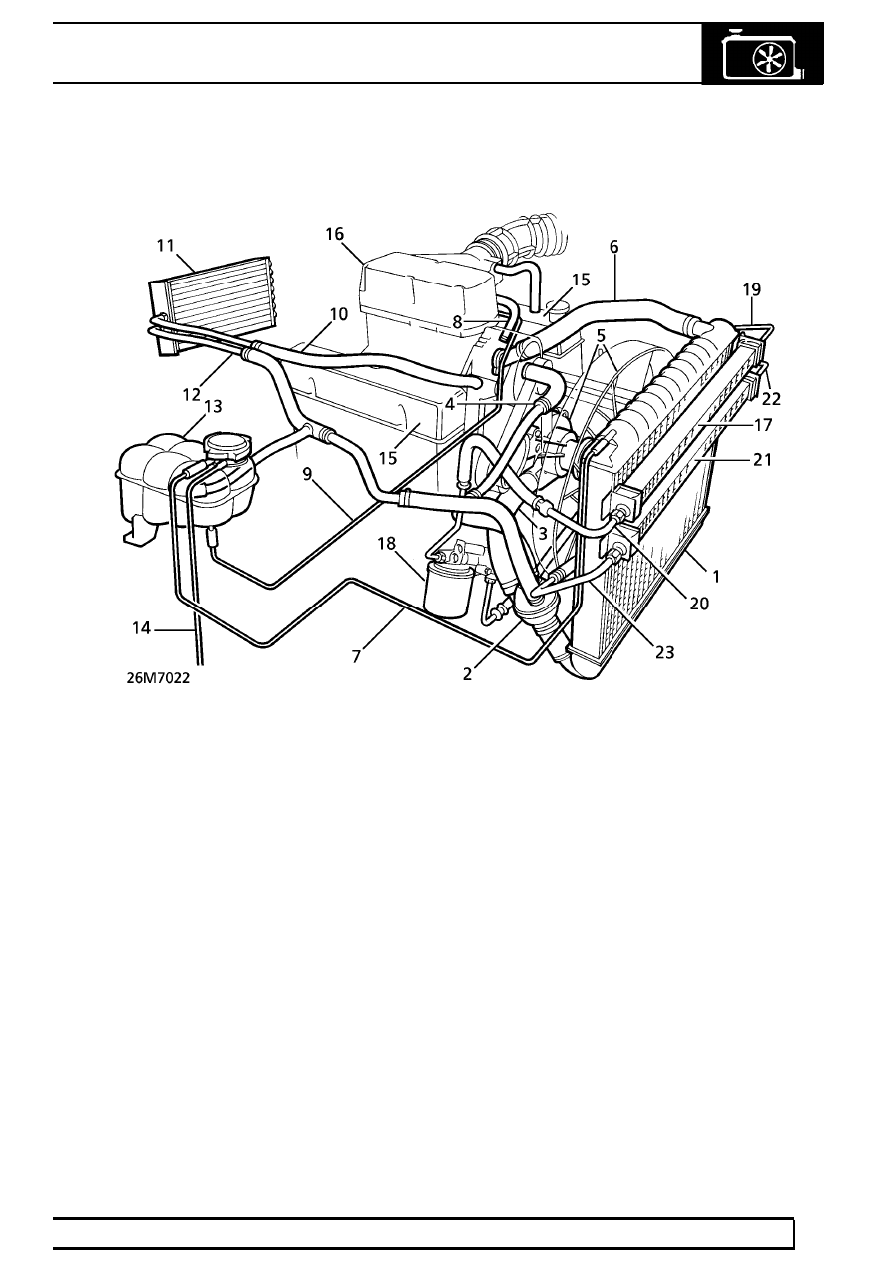

V8 cooling system component layout - up to 99MY

1. Radiator
2. Thermostat housing
3. Bottom hose
4. Bypass hose
5. Viscous fan and water pump
6. Radiator top hose
7. Radiator bleed pipe
8. Plenum chamber feed pipe
9. Plenum chamber bleed pipe

10. Heater feed hose
11. Heater matrix
12. Heater return hose

13. Expansion tank
14. Overflow/Breather pipe
15. Cylinder banks
16. Plenum chamber
17. Engine oil cooler
18. Engine oil filter
19. Feed pipe, engine oil cooler
20. Return pipe, engine oil cooler
21. Gearbox oil cooler
22. Feed pipe, gearbox oil cooler
23. Return pipe, gearbox oil cooler

26

COOLING SYSTEM

NEW RANGE ROVER

2

DESCRIPTION AND OPERATION

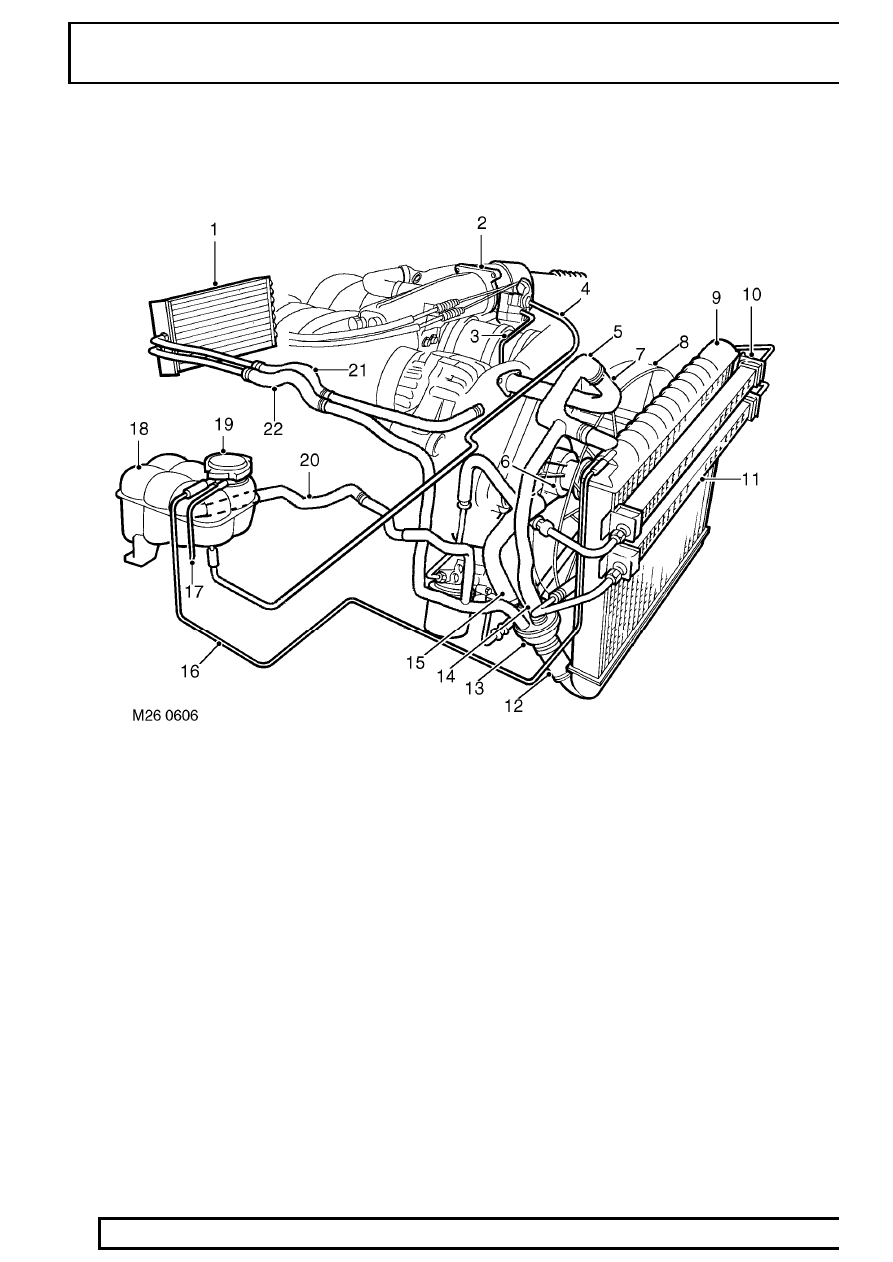

V8 cooling system component layout - from 99MY

1. Heater matrix
2. Throttle housing
3. Throttle housing inlet hose
4. Throttle housing return pipe
5. Radiator top hose
6. Coolant pump
7. Manifold outlet pipe
8. Viscous fan
9. Radiator

10. Engine oil cooler
11. Gearbox oil cooler

12. Radiator bottom hose
13. Thermostat housing
14. By-pass hose
15. Coolant pump feed hose
16. Radiator bleed pipe
17. Overflow/breather pipe
18. Expansion tank
19. Pressure cap
20. Expansion hose
21. Heater inlet hose/pipe
22. Heater return hose/pipe
