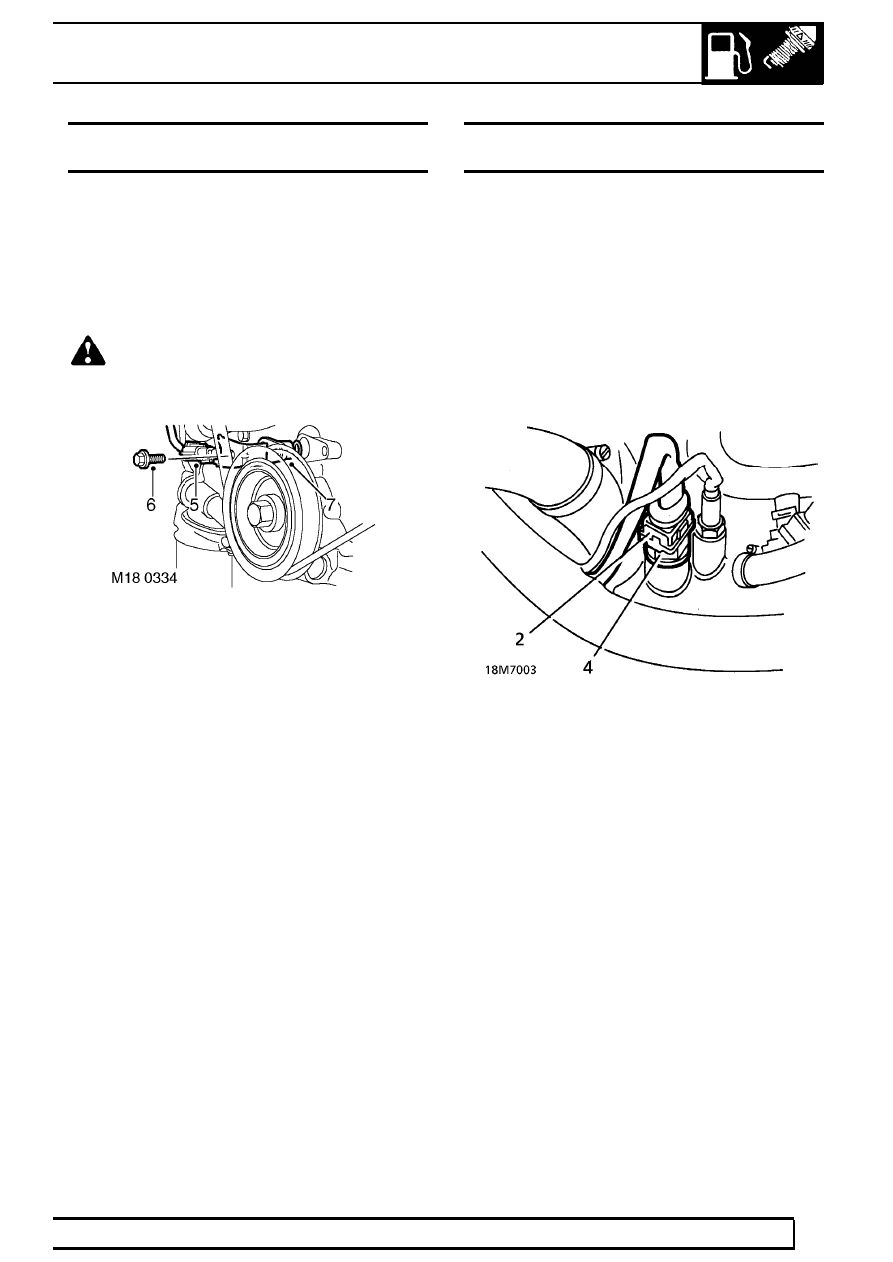

CAMSHAFT POSITION (CMP) SENSOR - from
99MY

Service repair no - 18.30.24

Remove

1. Release fixings and remove battery cover.
2. Disconnect battery earth lead.
3. Raise front of vehicle.

WARNING: Support on safety stands.

4. Disconnect engine harness from CMP sensor.

5. Disconnect CMP sensor multiplug from bracket.
6. Remove bolt from clamp securing CMP sensor

to front cover.

7. Remove clamp and sensor. Discard ’O’ ring from

CMP sensor.

Refit

8. Ensure CMP sensor is clean, fit new ’O’ ring and

sensor to cover.

9. Fit clamp to CMP sensor and tighten bolt to

8

Nm (6 lbf.ft).

10. Fit sensor multiplug to bracket and connect

engine harness to multiplug.

11. Lower vehicle.
12. Connect battery earth lead.
13. Fit battery cover and secure with fixings.

ENGINE COOLANT TEMPERATURE (ECT)
SENSOR - up to 99MY

Service repair no - 18.30.10

Remove

1. Partially drain cooling system.

See COOLING

SYSTEM, Repair.

2. Disconnect ECT sensor multiplug.
3. Position rag around ECT sensor to catch

spillage.

4. Remove ECT sensor. Collect and discard

copper washer.

Refit

5. Ensure ECT sensor seat in manifold is clean.
6. Coat sensor threads with Loctite 577 and fit a

new copper washer.

7. Fit ECT sensor. Tighten to

20 Nm (15 lbf.ft).

8. Connect multiplug to ECT sensor.
9. Refill cooling system.

See COOLING SYSTEM,

Repair.

10. Run engine to normal operating temperature.

Check for leaks around ECT sensor.

19

FUEL SYSTEM

NEW RANGE ROVER

6

REPAIR

ENGINE COOLANT TEMPERATURE (ECT)
SENSOR - from 99MY

Service repair no - 18.30.10

Remove

1. Release fixings and remove battery cover.
2. Disconnect battery earth lead.
3. Drain sufficient coolant to ensure no spillage

during removal of ECT sensor.

See COOLING

SYSTEM, Repair.

4. Remove alternator drive belt.

See

ELECTRICAL, Repair.

5. Remove 2 bolts securing alternator, release

alternator from support bracket and position
aside.

6. Disconnect multiplug from ECT sensor.
7. Remove sensor from inlet manifold and discard

sealing washer.

Refit

8. Clean sealant from threads in manifold.
9. Apply Loctite 577 to sensor threads.

10. Fit new sealing washer to coolant sensor and

tighten sensor to

10 Nm (8 lbf. ft). Connect

multiplug.

11. Position alternator, fit bolts and tighten to

45 Nm

(33 lbf.ft).

12. Fit alternator drive belt.

See ELECTRICAL,

Repair.

13. Top up cooling system.

See COOLING

SYSTEM, Repair.

14. Connect battery earth lead.
15. Fit battery cover and secure with fixings.

LAND ROVER V8

7

REPAIR

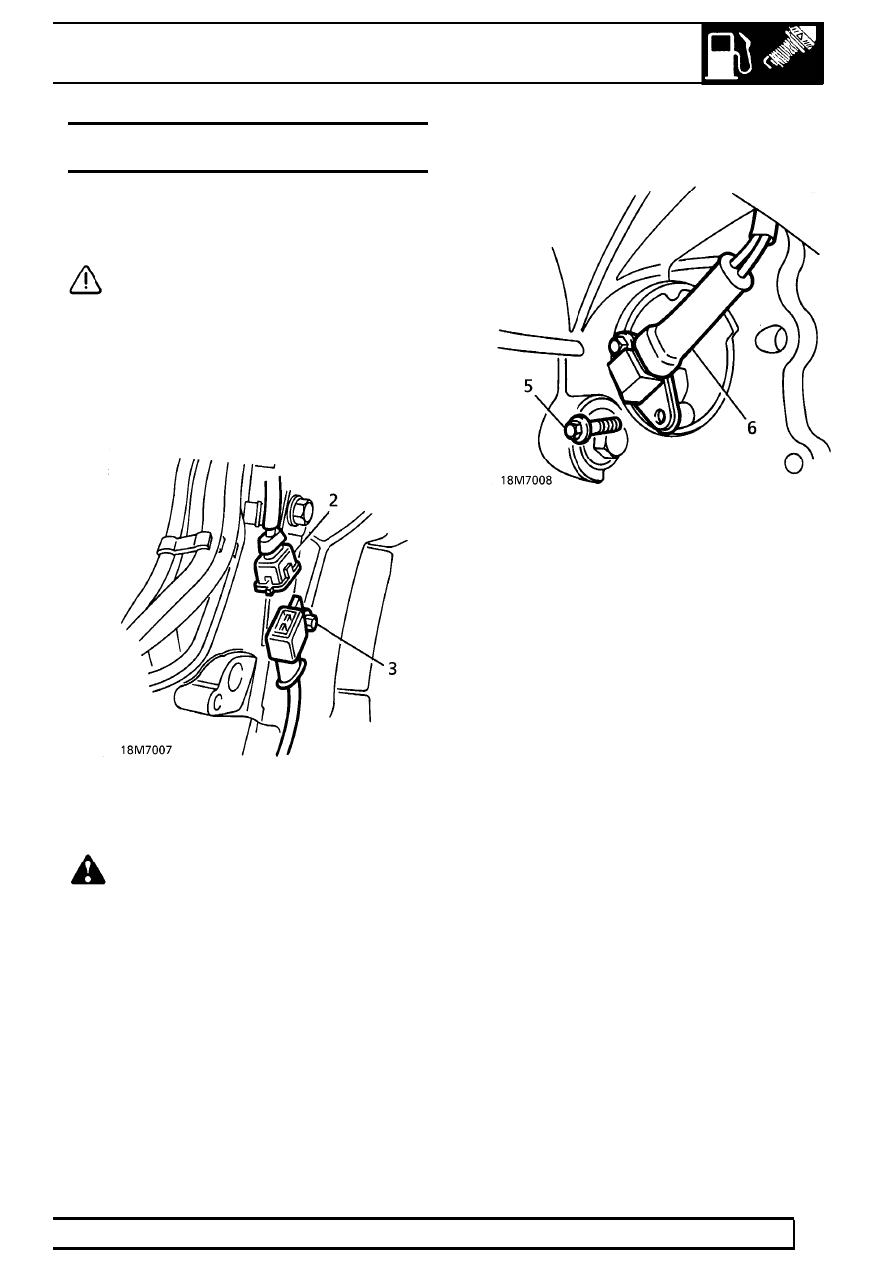

CRANKSHAFT POSITION (CKP) SENSOR - up to
97MY

Service repair no - 18.30.12

Remove

CAUTION: 4.6 litre automatic vehicles have
a spacer fitted to the engine speed sensor.

1. Disconnect battery negative lead.
2. Disconnect multiplug from CKP sensor fly-lead.
3. Remove bolt securing CKP sensor connector to

bracket.

4. Raise the vehicle.

WARNING: Support on safety stands.

5. Remove 2 bolts securing CKP sensor to cylinder

block adaptor plate.

6. Remove CKP sensor.
7. 4.6 litre Automatic Only: Collect spacer from

sensor.

Refit

8. 4.6 litre Automatic Only: Fit spacer to CKP

sensor.

9. Fit CKP sensor to adaptor plate. Secure with

bolts. Tighten to

6 Nm (4 lbf.ft)

10. Remove safety stands. Lower vehicle.
11. Secure CKP sensor connector to bracket with

bolt.

12. Connect CKP sensor multiplug.
13. Reconnect battery negative lead.

19

FUEL SYSTEM

NEW RANGE ROVER

8

REPAIR

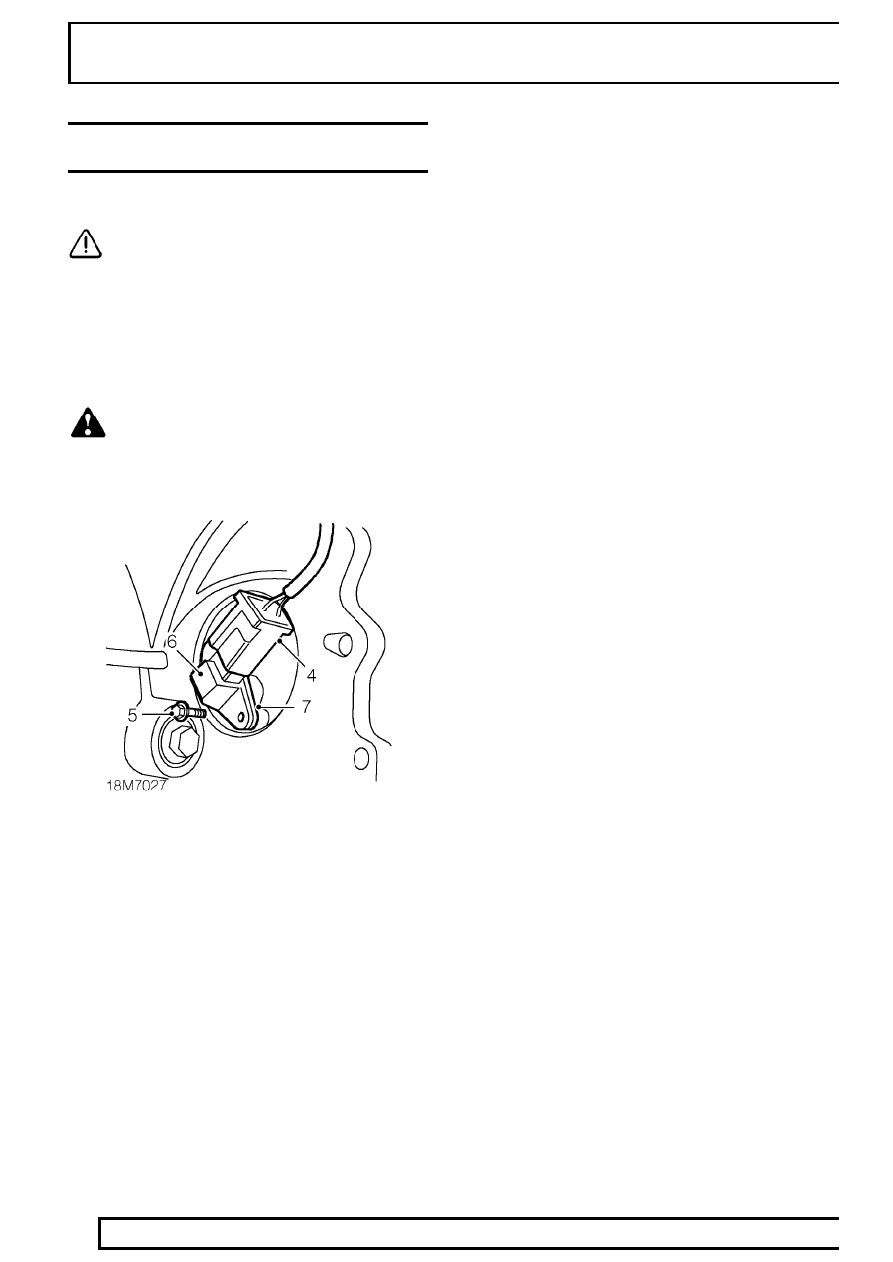

CRANKSHAFT POSITION (CKP) SENSOR - 97MY
to 99MY

Service repair no - 18.30.12

CAUTION: System sensor connectors can
be contaminated by oil or coolant when
disconnected during repair or testing. Use

a suitable cap to prevent dirt or fluid ingress.

Remove

1. Disconnect battery earth lead.
2. Raise front of vehicle.

WARNING: Support on safety stands.

3. Remove gearbox LH acoustic cover.

See

CHASSIS AND BODY, Repair.

4. Disconnect multiplug from CKP sensor.
5. Remove bolt securing CKP sensor to cylinder

block adaptor plate.

6. Remove CKP sensor.
7. Collect spacer from sensor.

Refit

8. Fit spacer to CKP sensor.
9. Fit CKP sensor to adaptor plate.

10. Fit bolt securing sensor to adaptor plate and

tighten to

6 Nm (4 lbf.ft)

11. Connect multiplug to CKP sensor.
12. Fit gearbox LH acoustic cover.

See CHASSIS

AND BODY, Repair.

13. Remove stand(s) and lower vehicle.
