LAND ROVER V8

3

DESCRIPTION AND OPERATION

1. Engine Control Module (ECM)
2. Relays in underbonnet fuse/relay box

- Main relay
- Ignition relay
- Starter motor relay
- Fuel pump relay

3. Engine Fuel Temperature (EFT) sensor
4. Inertia Fuel Shut-off (IFS) switch
5. Heated Oxygen Sensor (HO

2

S)

6. Fuel pump and gauge sensor (Advanced

EVAPS unit also incorporates tank pressure
sensor)

7. Knock Sensors (KS) (2 off)
8. Ignition coils
9. Fuel injectors

10. Crankshaft position (CKP) sensor (early type

shown)

11. EVAP Canister Vent Solenoid (ECVS) -

Advanced EVAPS only

12. EVAP canister purge valve
13. Mass air flow (MAF) sensor
14. Intake Air Temperature (IAT) sensor
15. Idle Air Control (IAC) Valve
16. Throttle Position (TP) sensor
17. Camshaft Position (CMP) sensor
18. Engine coolant temperature (ECT) sensor

19

FUEL SYSTEM

NEW RANGE ROVER

4

DESCRIPTION AND OPERATION

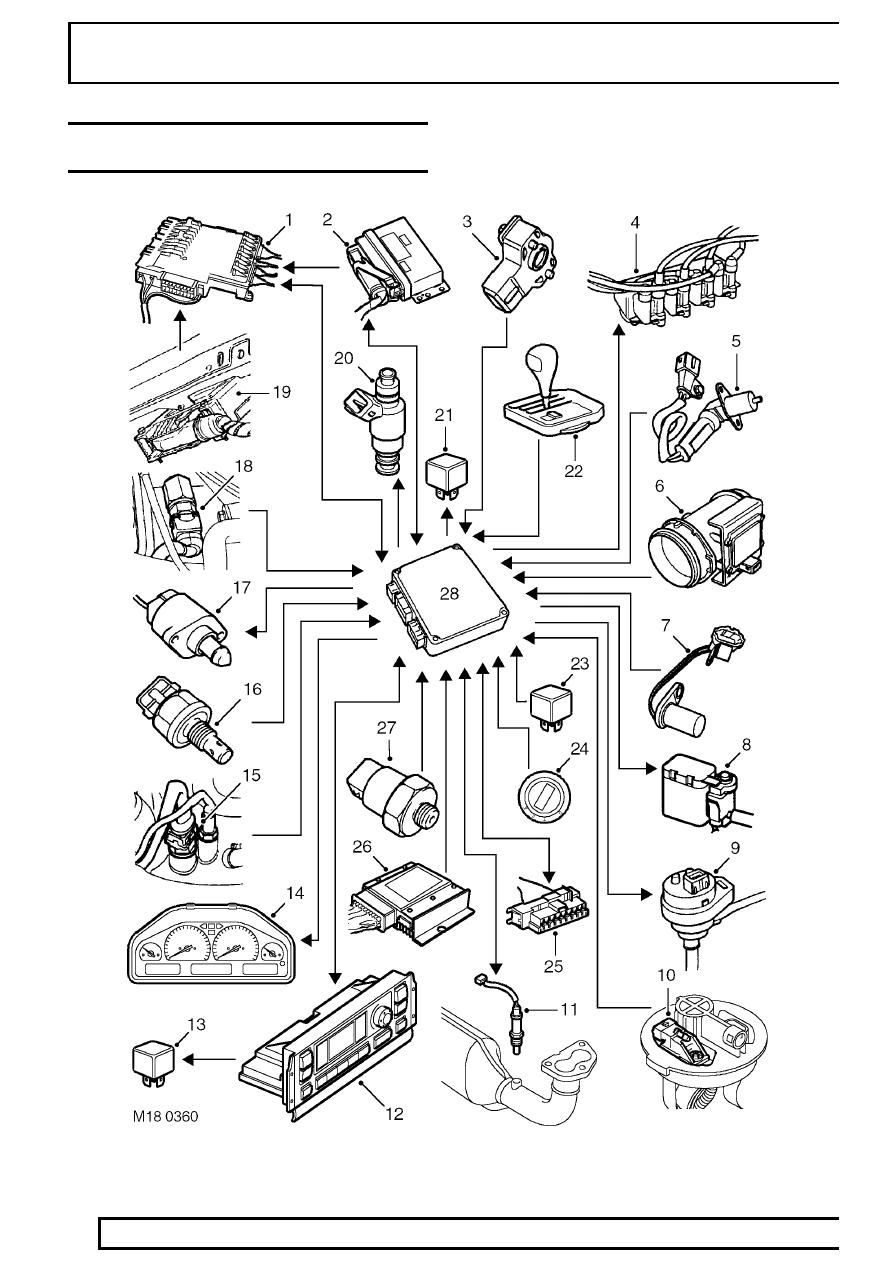

ENGINE MANAGEMENT SYSTEM SCHEMATIC -
up to 99MY

LAND ROVER V8

5

DESCRIPTION AND OPERATION

1. Body electrical Control Module (BeCM)- (Inputs and Outputs)

- Engine speed signal - (Output)
- Engine immobilisation security signal - (Input)
- Road speed signal - (Input from ABS ECU via BeCM)
- Check engine / Service engine soon (NAS) warning lamp - (Output)
- Fuel level signal - (Input)

2. Electronic Automatic Transmission (EAT) ECU - (Inputs and Outputs)

- Engine torque signal - (Output)
- Throttle angle signal - (Output)
- Ignition retard - (Input)
- Engine speed signal - (Output via BeCM)

3. Throttle Position (TP) sensor - (Input)
4. Ignition coils (4 off) - (Output)
5. Crankshaft speed and position (CKP) sensor - (Input)
6. Mass air flow (MAF) sensor - (Input)
7. Camshaft position (CMP) sensor - (Input)
8. Canister vent solenoid (CVS) unit - (Output- NAS Advanced EVAPs system only)
9. Purge valve - (Output)

10. Fuel tank pressure sensor - (Input - NAS Advanced EVAPs system only)
11. HO

2

S sensors (0, 2 or 4 off dependent on market legislation)

- (Input signal and HO

2

S sensor heater supply output)

12. HEVAC unit - (Inputs and Outputs)

- Air Con Request - (Output)
- Air Con Grant - (Output)
- Condenser Fan Request - (Input)
- Heated Front Screen - (Input via BeCM for idle speed compensation)

13. Condenser Fan Relay - (Output)
14. Instrument pack - (Fuel used signal output)
15. Engine coolant temperature (ECT) sensor - (Input)
16. Intake air temperature (IAT) sensor - (Input)
17. Idle Air Control Valve (IACV) - (Output)
18. Fuel temperature sensor - (Input)
19. ABS ECU (Rough road signal) - (Input via BeCM)
20. Fuel injectors (8 off) - (Output)
21. Fuel pump relay - (Output)
22. Park / Neutral Switch - (Input)
23. Main power relay - (Input)
24. Ignition supply (Ignition sense) - (Input)
25. Diagnostic connector - (bi-directional)
26. Transfer box ECU - (MIL request input)
27. Knock (KS) sensors (2 off) - (Input)

19

FUEL SYSTEM

NEW RANGE ROVER

6

DESCRIPTION AND OPERATION
