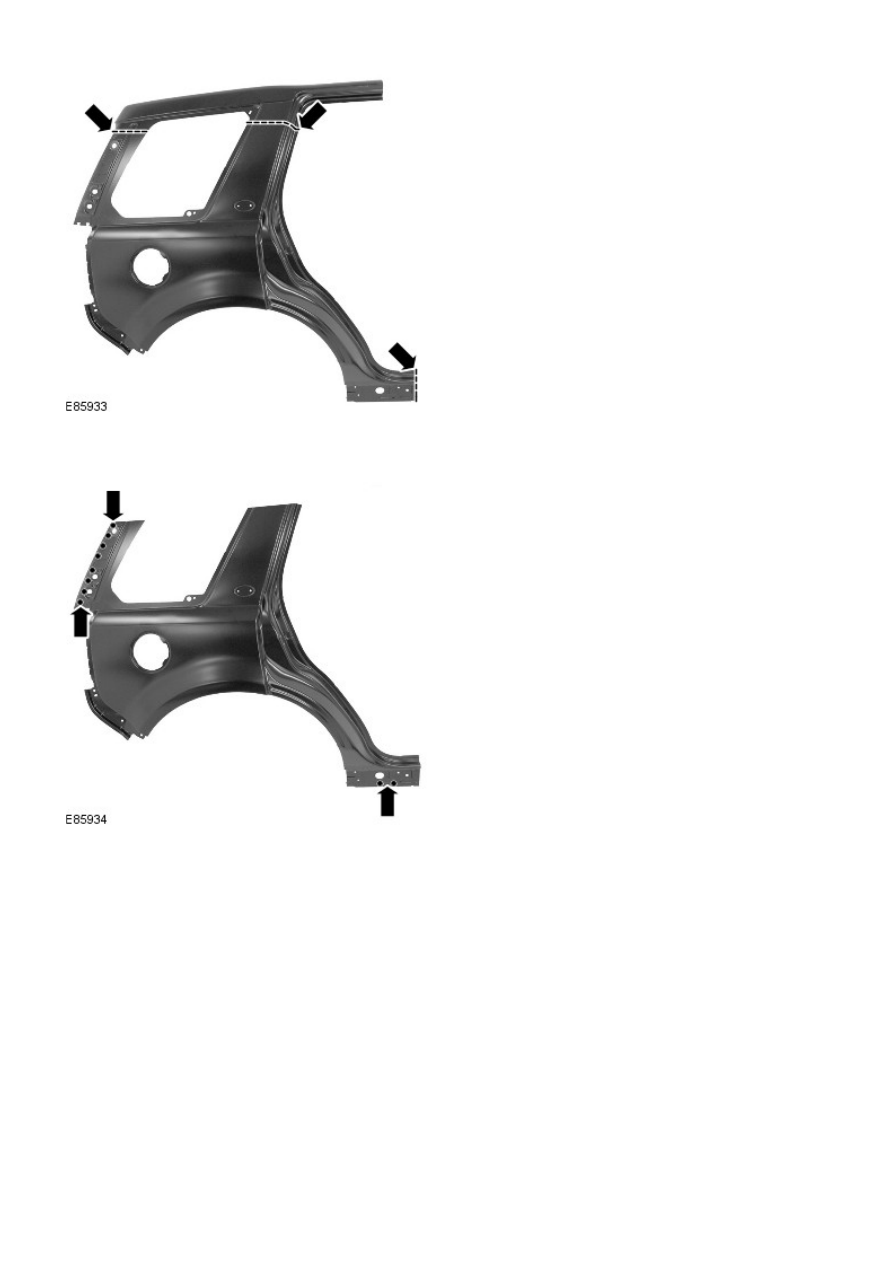

1. Offer up and align the new panel and clamp into position,

overlapping the old panel. Saw cut the new and old panels

at the points where the MIG butt joints are to be made.

2. Remove the new panel and the old remnants.
3. Prepare the old and new panel joint surfaces.

4. Drill holes in the new panel ready for MIG plug welding.

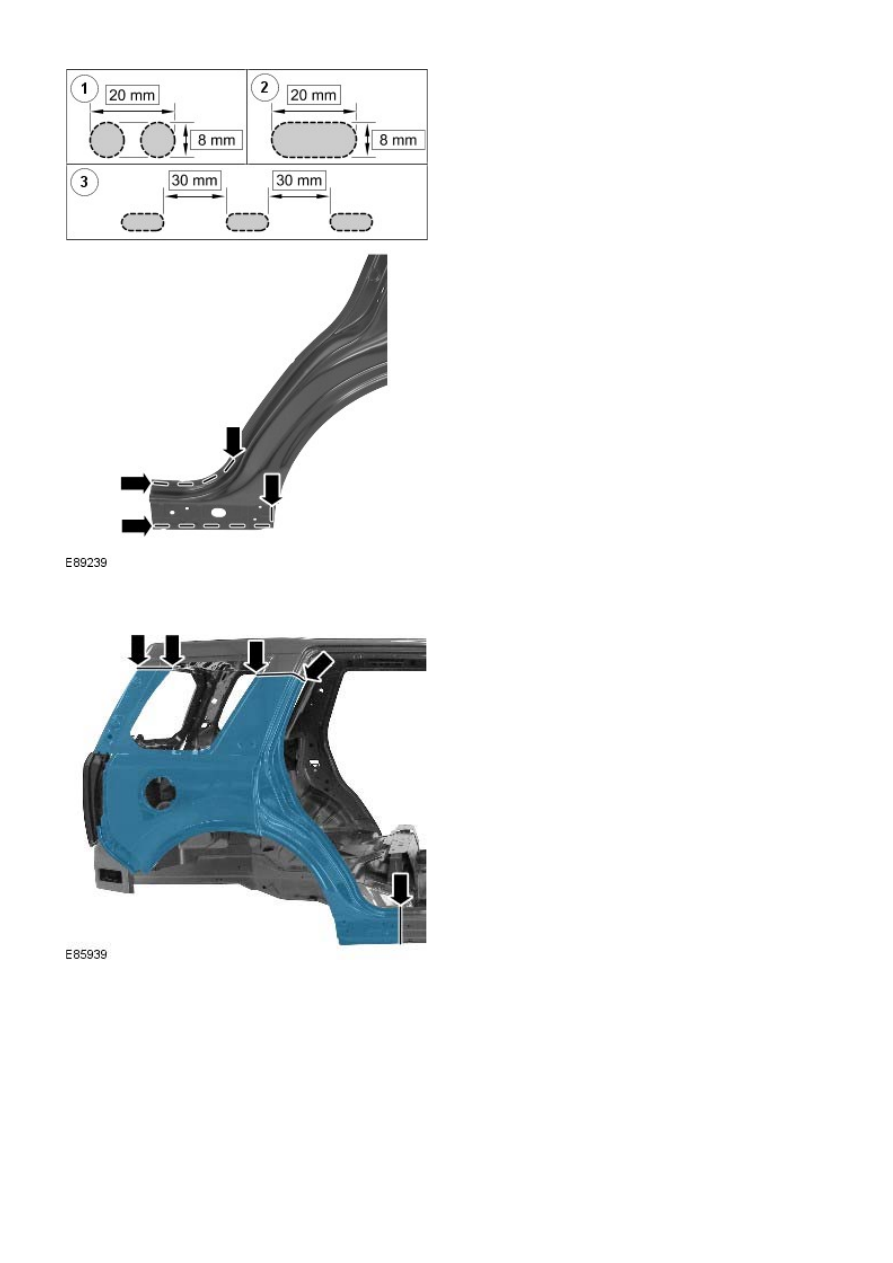

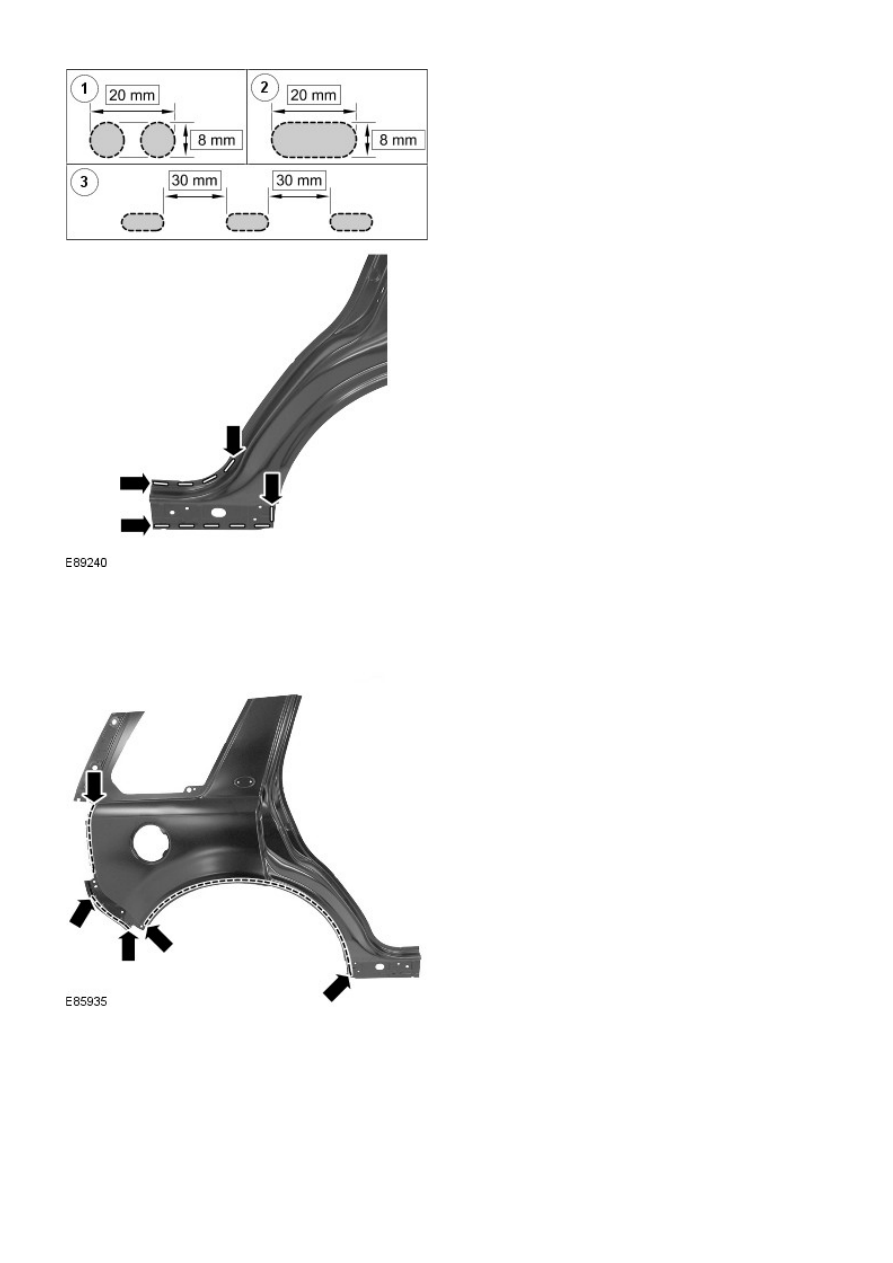

5. NOTE: MIG slots should be installed in accordance with the

spacing shown in the illustration. Where this is not possible,

due to the indents in the panel, the slot should be made in the

location of the original spot weld.

Cut slots in the new panel ready for MIG brazing.

6. Offer up the new panel and clamp into position. Check

alignment, if correct, proceed to next step, if not, rectify and

recheck before proceeding.

7. Remove the new panel.

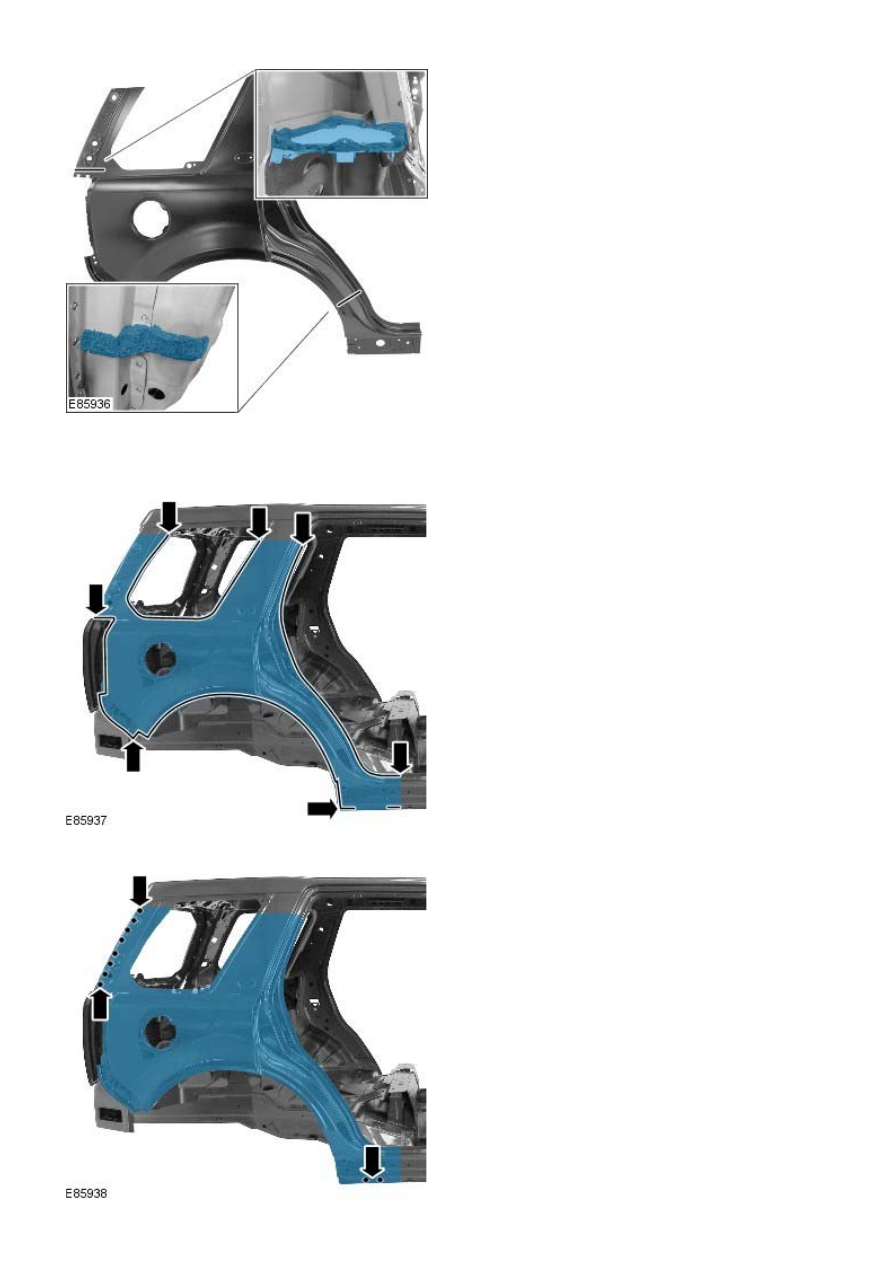

8. Apply adhesive to the areas illustrated.

9. If necessary, renew the NVH element/s.

10. Apply sealer adhesive to the NVH elements.

11. Offer up the new panel and clamp into position.
12. Tack weld the butt joints.

13. Spot weld.

14. MIG plug weld.

15. MIG braze the slots.

16. Dress the tack welds.

17. MIG weld the butt joint.

18. Dress all welded joints.
19. The installation of associated panels and mechanical

components is the reverse of removal.
