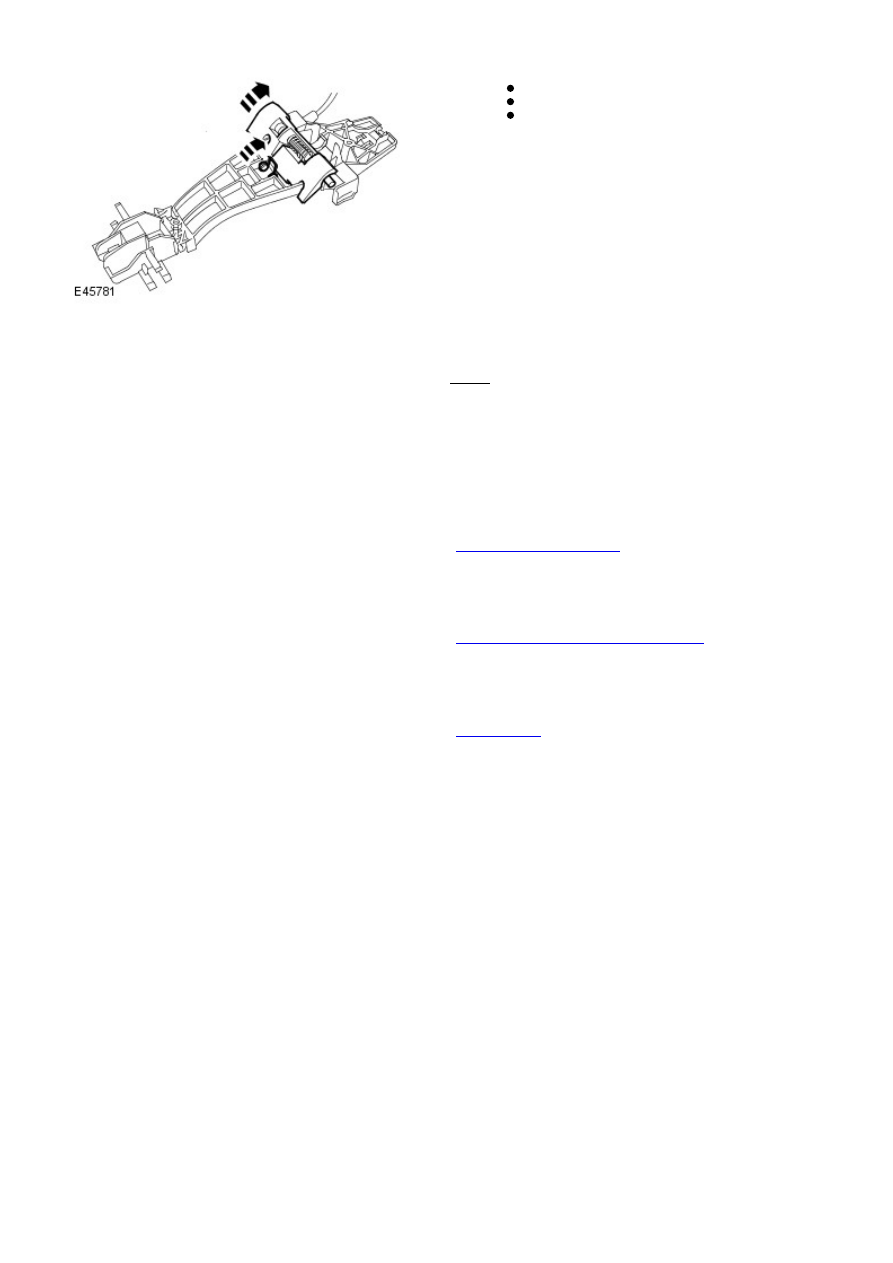

Set the exterior handle mechanism.
Rotate the lever.
Engage the retaining tang.

4.

Install the door latch and tighten the screws.

Torque: 10 Nm

5.

Install the door exterior handle mechanism.

6.

Position the remote control cable to the door.

7.

Install the front door exterior handle.

Refer to:

Exterior Front Door Handle

 (501-14 Handles, Locks, Latches

and Entry Systems, Removal and Installation).

8.

Install the window motor and regulator assembly.

Refer to:

Front Door W indow Regulator and Motor

 (501-11 Glass,

Frames and Mechanisms, Removal and Installation).

9.

Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

10.

Handles, Locks, Latches and Entry Systems - Rear Door Latch

Removal and Installation

Removal

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the window motor and regulator assembly.

Refer to:

Rear Door Window Regulator and Motor

 (501-11 Glass,

Frames and Mechanisms, Removal and Installation).

2.

3.

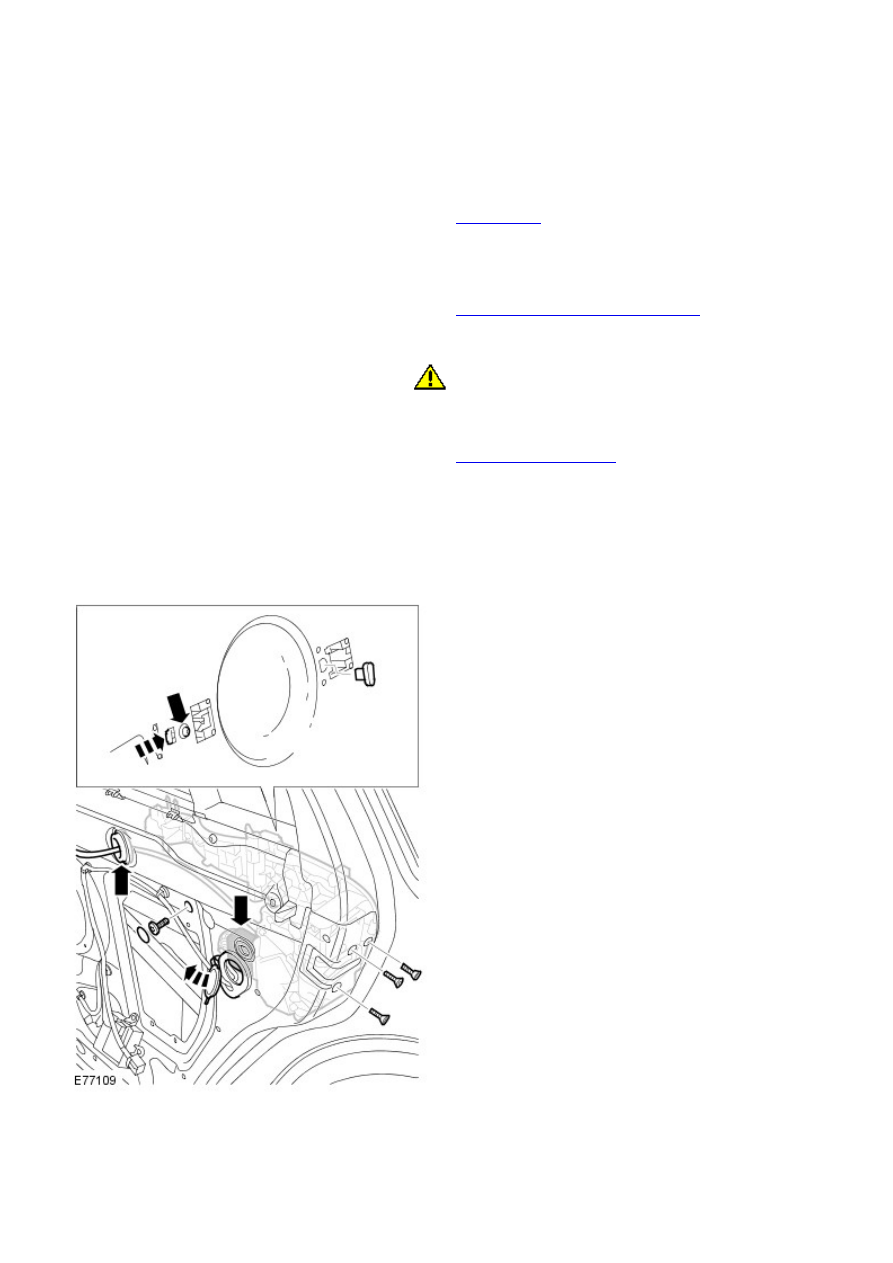

CAUTION: Release the exterior door handle and screw cover

clips from inside the door.

Remove the rear door exterior handle.

Refer to:

Exterior Rear Door Handle

 (501-14 Handles, Locks, Latches

and Entry Systems, Removal and Installation).

3.

Release the remote control cable.

4.

Release the door exterior handle mechanism.

5.

Remove the rear door latch assembly.

6.

7. NOTE: Do not disassemble further if the component
is removed for access only.

Remove the door latch remote control cable.

7.

Release the exterior door handle mechanism cable from
the door latch.

8.

Installation

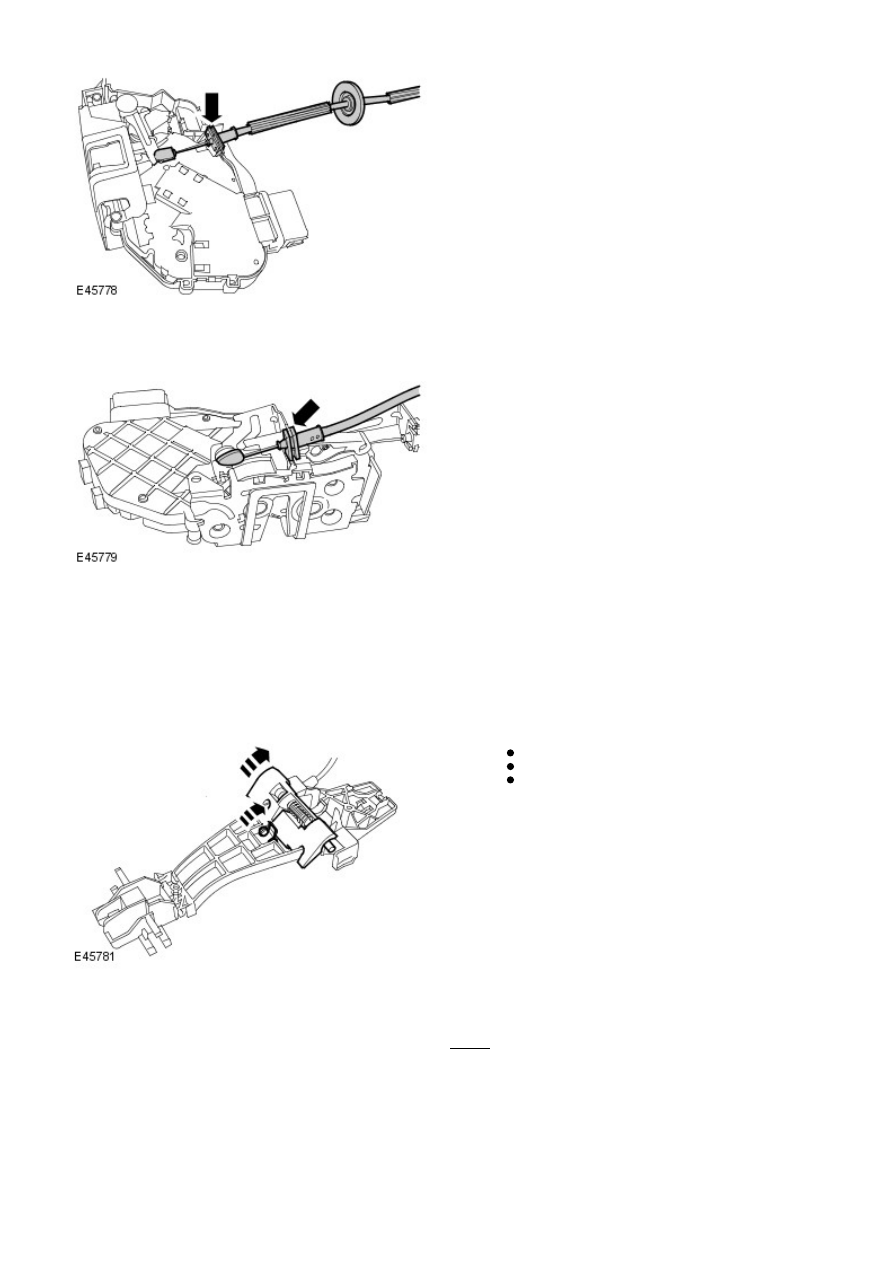

Connect the door exterior handle mechanism cable to the door latch.

1.

Install the remote control cable to the door latch.

2.



Set the exterior handle mechanism.
Rotate the lever.
Engage the retaining tang.

3.

Install the door latch and tighten the screws.

Torque: 10 Nm

4.

Install the door exterior handle mechanism.

5.

Position the remote control cable to the door.

6.

Install the rear door exterior handle.

7.

Refer to:

Exterior Rear Door Handle

 (501-14 Handles, Locks, Latches

and Entry Systems, Removal and Installation).

Install the window motor and regulator assembly.

Refer to:

Rear Door Window Regulator and Motor

 (501-11 Glass,

Frames and Mechanisms, Removal and Installation).

8.

Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

9.
