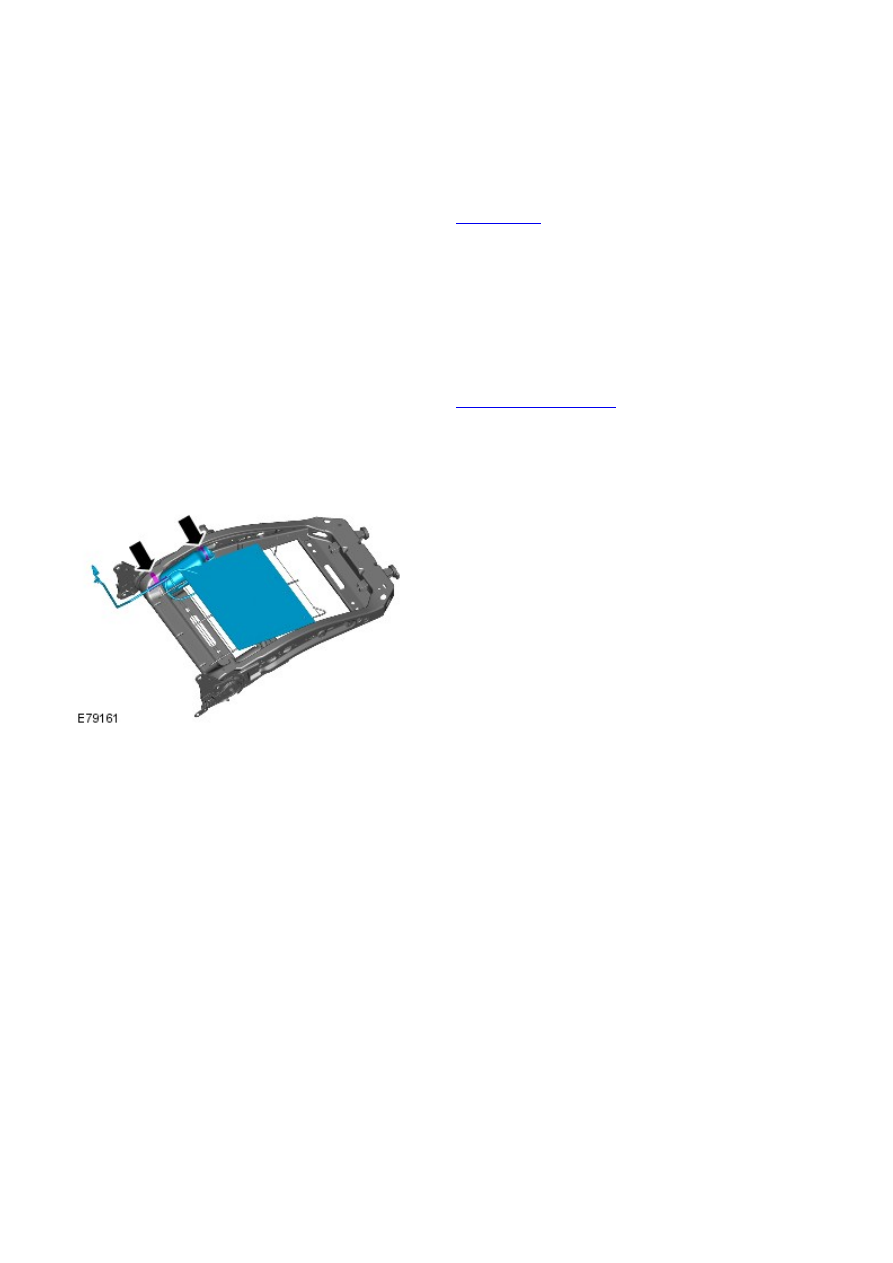

Seating - Lumbar Assembly

Removal and Installation

Removal

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Make the SRS system safe.

Refer to: Supplemental Restraint System (SRS) Depowering and
Repowering (501-20, General Procedures).

2.

Remove the front seat backrest cover.

Refer to:

Front Seat Backrest Cover

 (501-10 Seating, Removal and

Installation).

3.

Remove the front seat backrest pad.

4.

5.

Installation

To install, reverse the removal procedure.

1.

Glass, Frames and Mechanisms -

Torque Specifications

Description

Nm

lb-ft

Front door window glass guide channel bolt

10

7

Front door window motor and regulator to door nuts and bolts

10

7

Rear door window fixed glass Torx screw

5

4

Rear door window motor and regulator to door nuts and bolts

10

7

Glass, Frames and Mechanisms - Glass, Frames and Mechanisms

Description and Operation

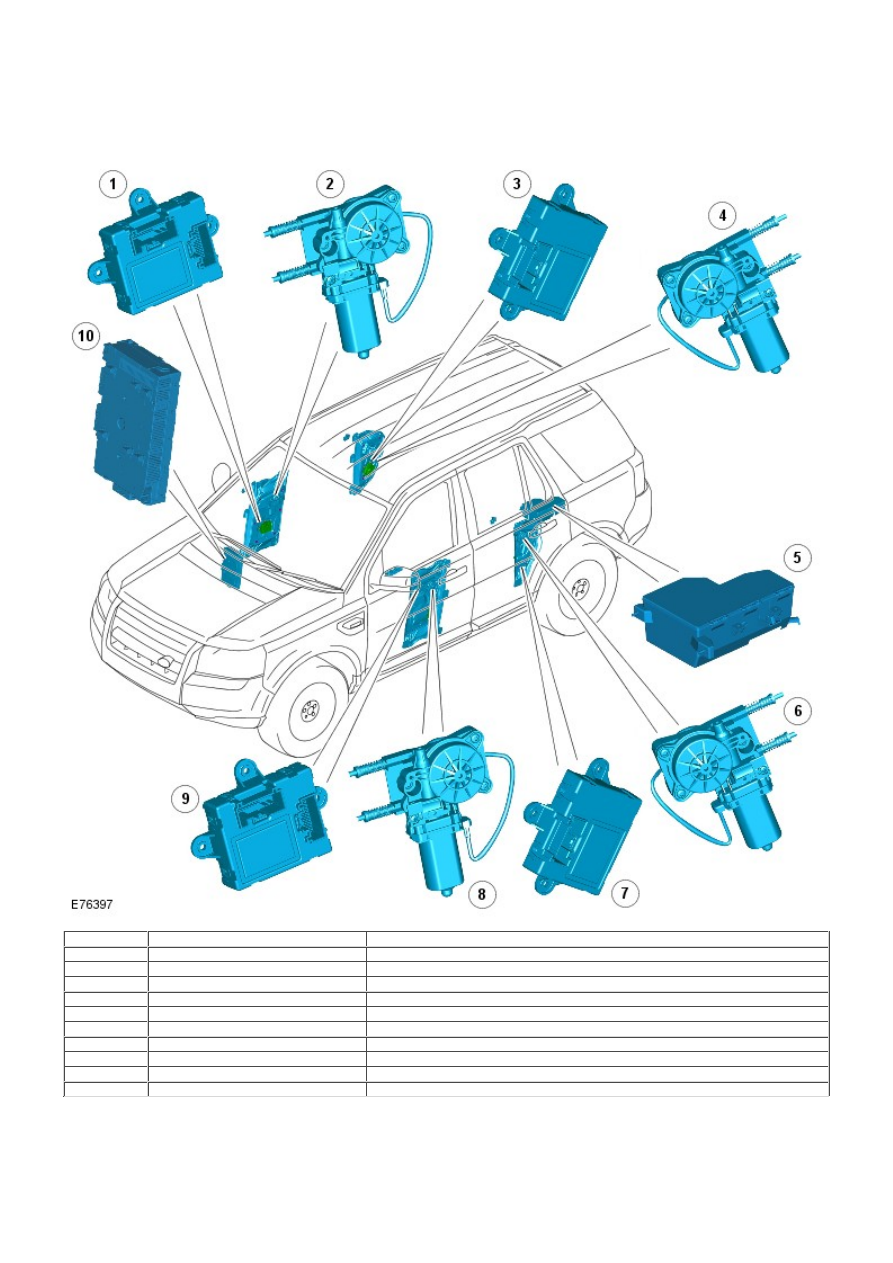

COMPONENT LOCATION

Item

Part Number

Description

1

-

Passenger door module

2

-

Passenger door glass motor

3

-

Rear door module

4

-

Rear door glass motor

5

-

Auxiliary Junction Box (AJB)

6

-

Rear door glass motor

7

-

Rear door module

8

-

Driver door glass motor

9

-

Driver door module

10

-

Central Junction Box (CJB)

OVERVIEW

The laminated windshield is bonded and sealed to the body aperture using Polyurethane (PU) adhesive. Bonded to the
inner surface of the windshield is the mounting boss for the interior mirror. Dependent on vehicle specification, the
windshield may contain 2 heating elements between the windshield laminations.

The toughened rear screen is also bonded and sealed to the body aperture using PU adhesive. A single heating element is

printed on the inner surface of the rear screen.

Operation of the window lift system is controlled by the CJB in conjunction with the driver door module and the front
passenger door module. The door modules are mounted on the regulators of their respective front windows. Door modules
are also mounted on both rear window regulators, and communicate with the front door modules over the Local
Interconnect Network (LIN) bus.

The window lift system features one shot up and down operation, plus an anti-trap feature for all door windows.

If the battery is disconnected, the window lift system will require calibrating on battery re-connection. To calibrate the
system the following routine must be carried out.

With the ignition on:

Fully close the door glass and release the switch.
Re-apply the switch to close the door glass and hold for approximately 2 seconds.
Fully open the door glass and release the switch.
Re-apply the switch to open the door glass and hold for approximately 2 seconds.
Repeat for all remaining windows.

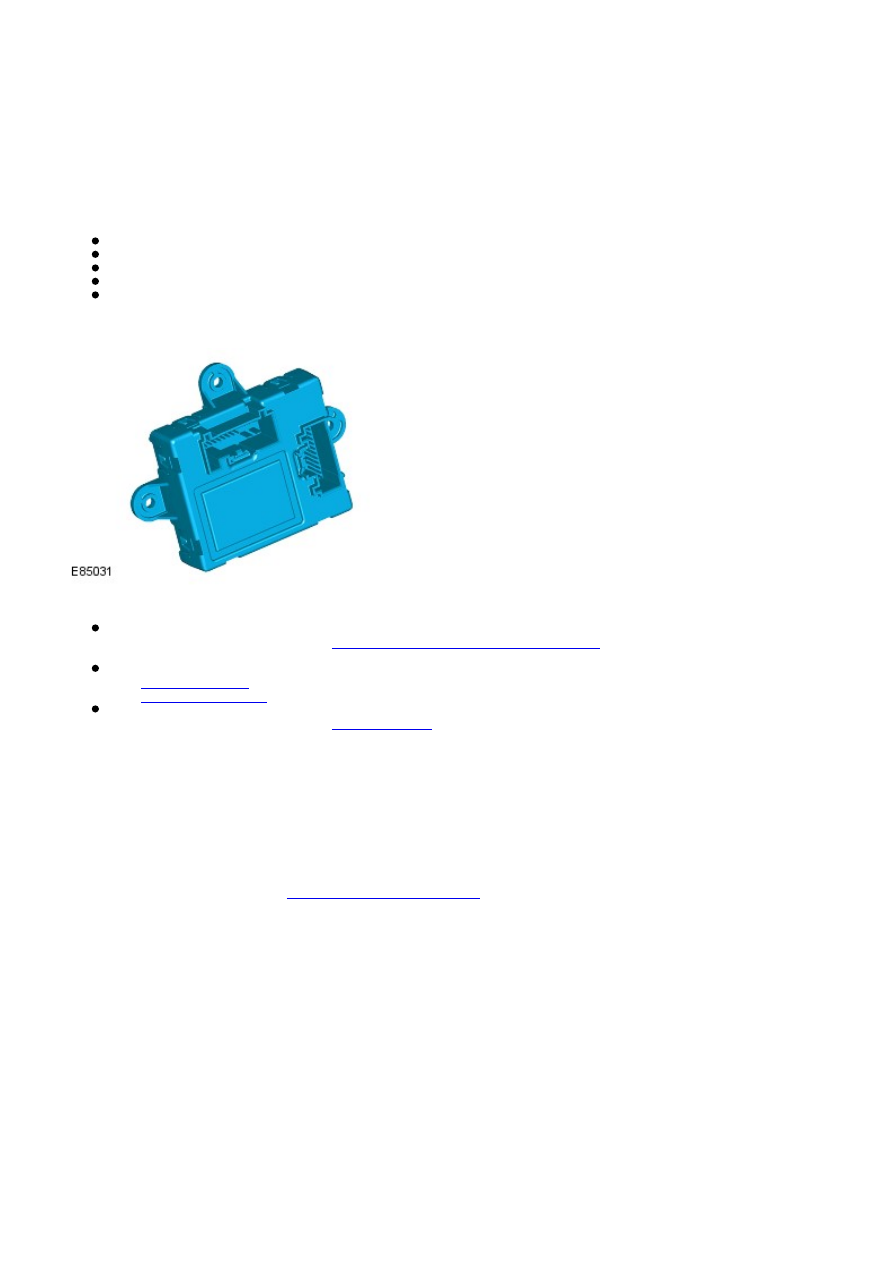

DOOR MODULES

In addition to controlling the window lift system, the front door modules also control:

Door locking.
For additional information, refer to:

Handles, Locks, Latches and Entry Systems

 (501-14 Handles, Locks, Latches

and Entry Systems, Description and Operation).
Door mirror adjustment and heating. For additional information, refer to:

Rear View Mirrors

 (501-09 Rear View Mirrors, Description and Operation),

Control Components

 (412-01 Climate Control, Description and Operation).

Door mirror lamps.
For additional information, refer to:

Interior Lighting

 (417-02 Interior Lighting, Description and Operation).

The rear door modules control window lift and door locking only.

The door modules are color coded for position on the vehicle. The driver door module and both rear door modules are black.
The passenger door module is gray. The electrical wiring harness connectors are also color coded to match the door
modules.

• NOTE: Both rear door modules are identical.

If a front door module develops a fault, a Diagnostic Trouble Code (DTC) is stored in its memory. The DTC can be read
using the Land Rover approved diagnostic system. If either of the rear door modules develop a fault, the DTC is stored in
the respective front door module.
For additional information, refer to:

Glass, Frames and Mechanisms

 (501-11 Glass, Frames and Mechanisms, Diagnosis and

Testing).

CONTROL DIAGRAM

• NOTE: A = Hardwired; N = Medium speed Controller Area Network (CAN) bus; O = LIN bus
