Frelander 2. Manual - part 553

3.

CAUTION: Make sure that the seat armrest slot

is correctly aligned before removing the seat armrest.
Failure to follow this instruction may result in damage
to the vehicle.

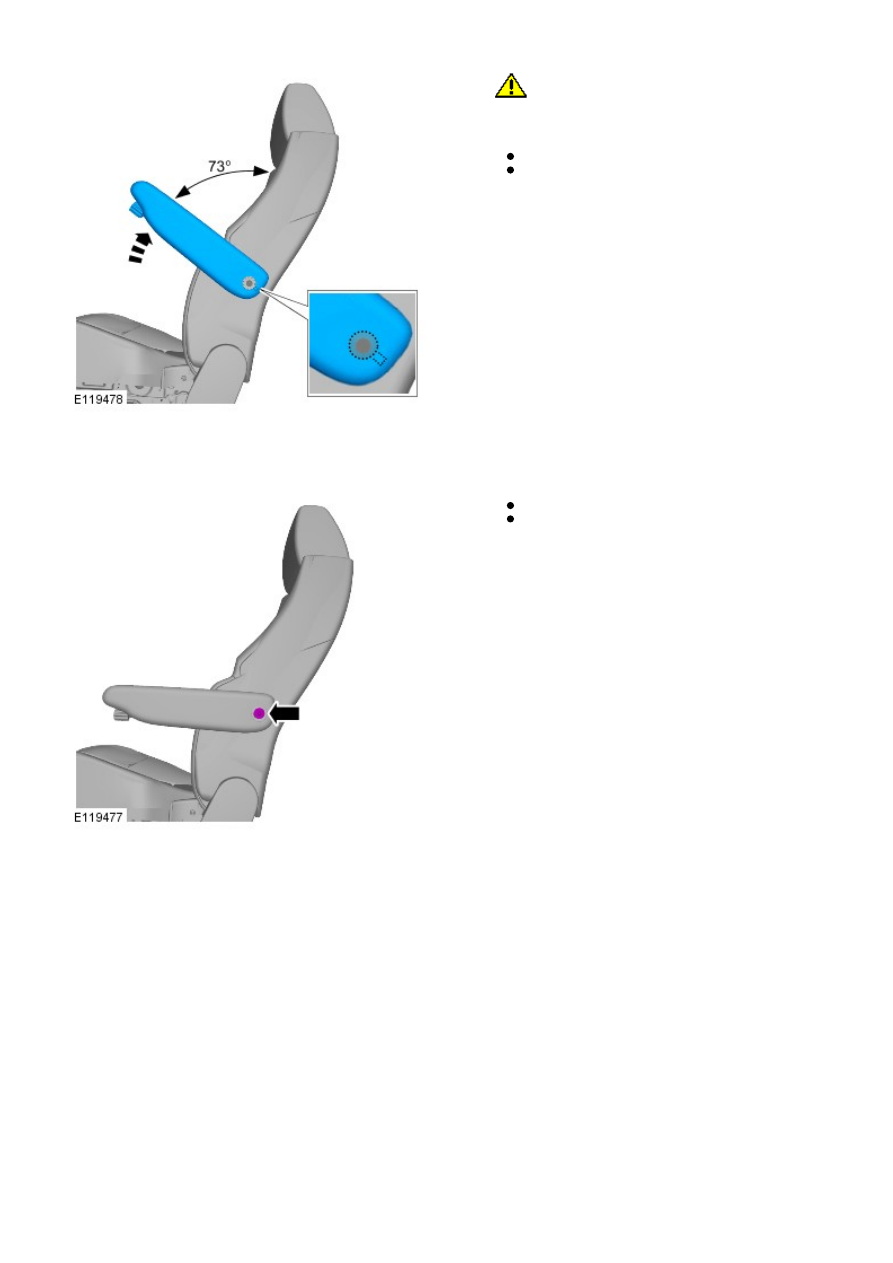

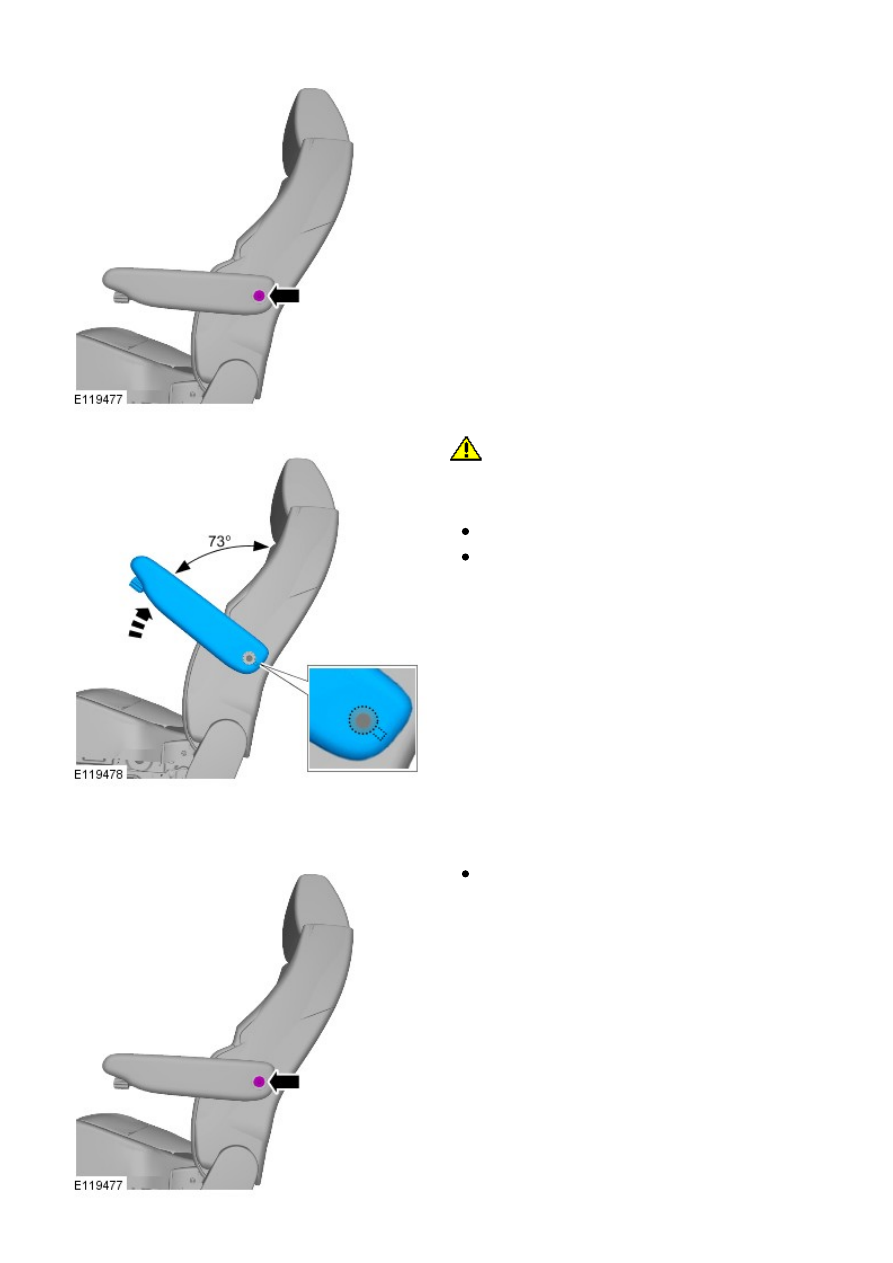

Raise the seat armrest to the position shown.
Slide the seat armrest towards the centre of the
vehicle.

3.

Installation



To install, reverse the removal procedure.
Tighten the Torx bolt to 10 Nm (7 lb.ft).

1.

Seating - Front Seat Armrest

Removal and Installation

Removal

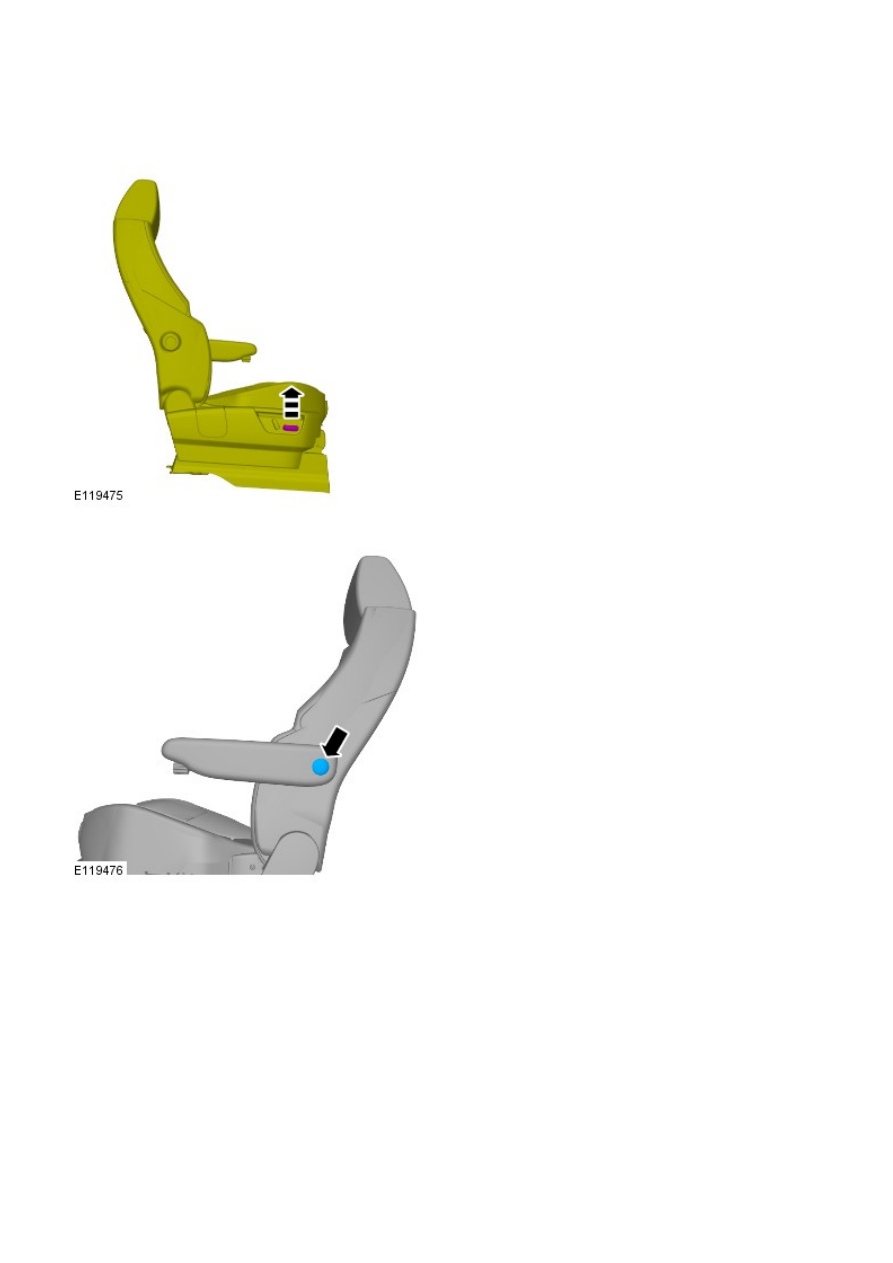

1. Raise the seat base for access.

2. Remove the cover.

3. Remove the Torx bolt.

4.

CAUTION: Make sure that the seat armrest slot is

correctly aligned before removing the seat armrest. Failure to
follow this instruction may result in damage to the vehicle.

Remove the seat armrest.

Raise the seat armrest to the position shown.

Slide the seat armrest towards the centre of the
vehicle.

Installation

1. To install, reverse the removal procedure.

Tighten the Torx bolt to 10 Nm (7 lb.ft).

Seating - Front Seat Cushion

Removal and Installation

Removal

• NOTE: In this procedure the cushion is removed as an assembly. There is a separate procedure showing removal of the
cushion cover.

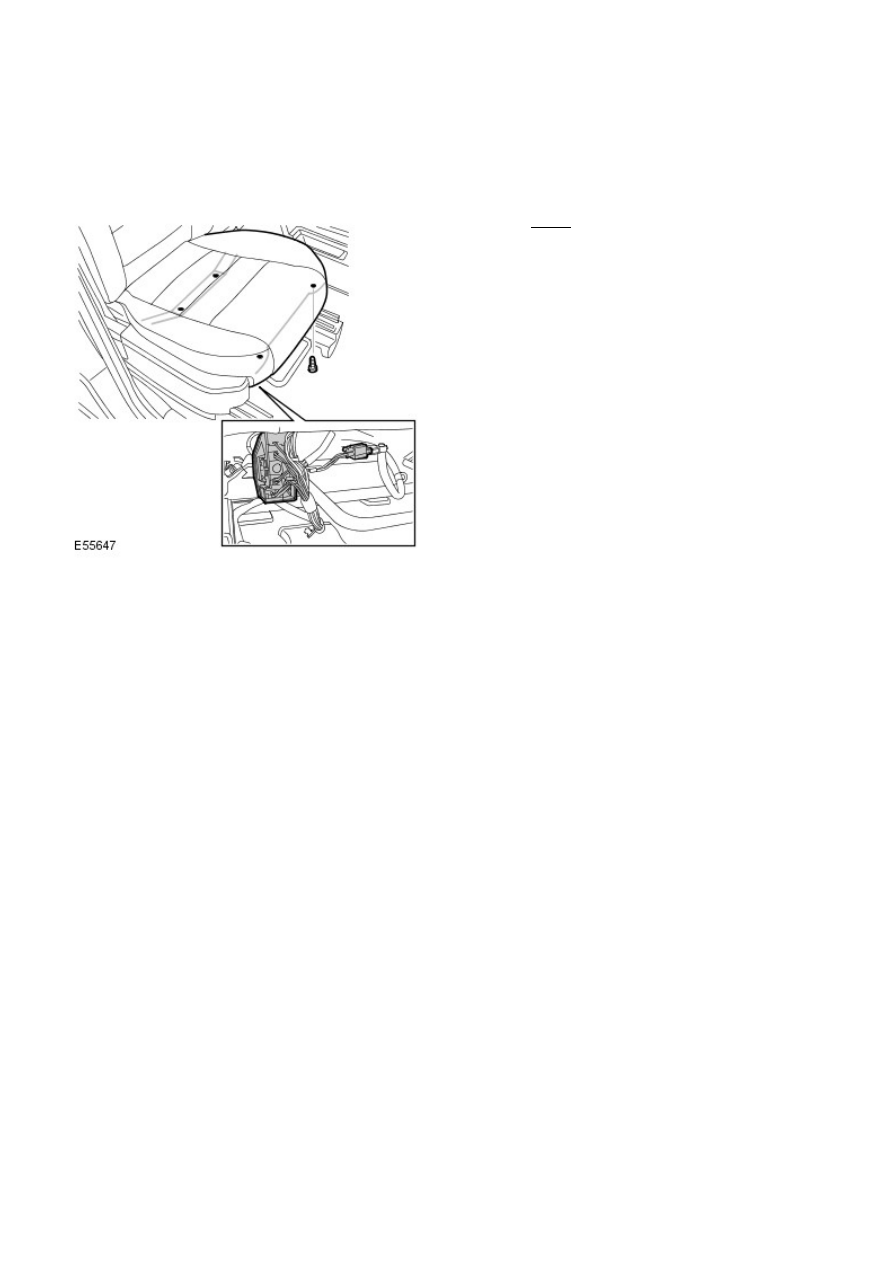

Torque: 25 Nm

1.

Installation

To install, reverse the removal procedure.

1.
