Frelander 2. Manual - part 527

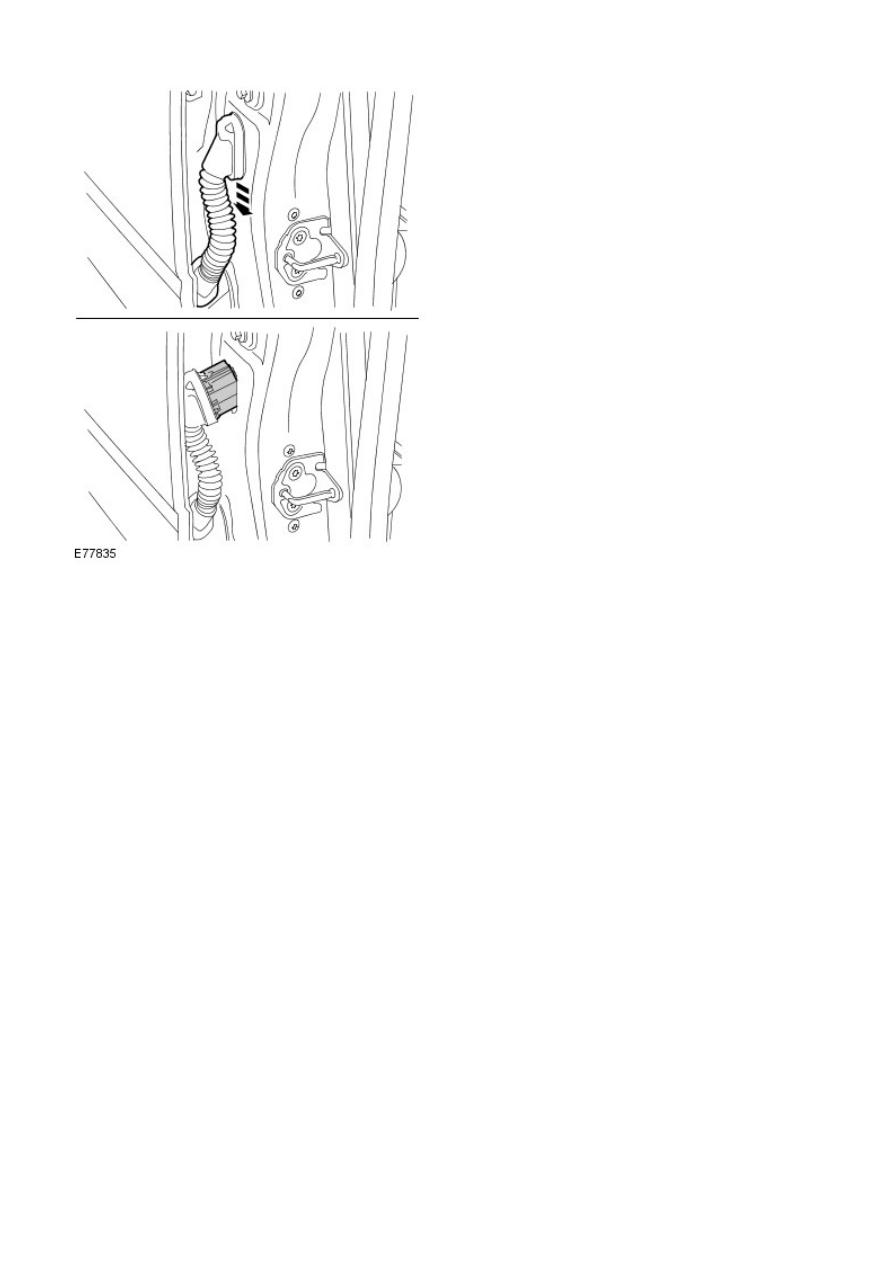

Attach the liftgate wiring harness.

3.

Connect the liftgate wiring harness electrical connectors.

4.

W ith the liftgate closed, check the alignment of the liftgate to the
roof panel and bodyside panel. The liftgate should be central in its
aperture.

5.

Loosen, but do not remove the liftgate hinge bolts.

6.

Position the liftgate central to the aperture.

7.

Tighten the liftgate hinge bolts.

Torque: 24 Nm

8.

Attach the rear of the headliner.

9.

Install the LH D-pillar upper trim panel.

Refer to:

D-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

10.

Check for correct operation of the liftgate, and if necessary adjust
the liftgate striker.

11.

Body Closures - Rear Door

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Torque: 24 Nm

2.

3.

CAUTION: Protect the surrounding trim to avoid

damage.

• NOTE: This step requires the aid of another
technician.

Torque: 30 Nm

3.

4.

Installation

To install, reverse the removal procedure.

1.

Interior Trim and Ornamentation -

Torque Specifications

Description

Nm

lb-ft

A-pillar trim panel Torx screw

3

2

A-pillar airbag deflector bracket bolts

9

7

B-pillar trim panel upper Torx bolt

25

18

C-pillar upper trim panel Torx screw

3

2

Engine cover 2.2 Diesel

10

7

Liftgate trim panel

1

1

Loadspace securing ring

25

18

Passenger assist handles

2

1

Sunvisors

2

1
