Frelander 2. Manual - part 517

5

-

RF receiver

6

-

Left Hand (LH) / Right Hand (RH) rear door modules

7

-

Passenger door module

8

-

Start control module

9

-

Electronic steering column lock

10

-

Battery Backed-Up Sounder (BBUS)

11

-

Central Junction Box (CJB)

12

-

Driver's door module

13

-

Light switch module

COMPONENT LOCATION - LIN BUS (SHEET 2 OF 2)

Item

Part Number

Description

1

-

Flap actuator module 1

2

-

Flap actuator module 2

3

-

Flap actuator module 3

4

-

Air quality sensor

5

-

Humidity sensor

6

-

RH seat heat module

7

-

LH seat heat module

8

-

Selector lever module

9

-

Headlamp levelling control module

10

-

Automatic Temperature Control (ATC) module

11

-

LH headlamp control unit

12

-

Flap actuator module 4

13

-

Flap actuator module 5

14

-

Transmission Control Module (TCM)

15

-

Generator control module

16

-

RH headlamp control unit

17

-

Engine Control Module (ECM)

COMPONENT LOCATION - MEDIUM SPEED CAN BUS

• NOTE: NOTE: Left hand drive vehicle shown

Item

Part Number

Description

1

-

Integrated Control Module (ICM) - Lo-Line audio system

2

-

Integrated Control Module (ICM) - Hi-Line audio system

3

-

ATC module

4

-

Instrument cluster

5

-

Parking aid module

6

-

Trailer module

7

-

Driver's door module

8

-

Seat memory module

9

-

Diagnostic socket

10

-

CJB

11

-

Fuel fired heater module

12

-

Passenger door module

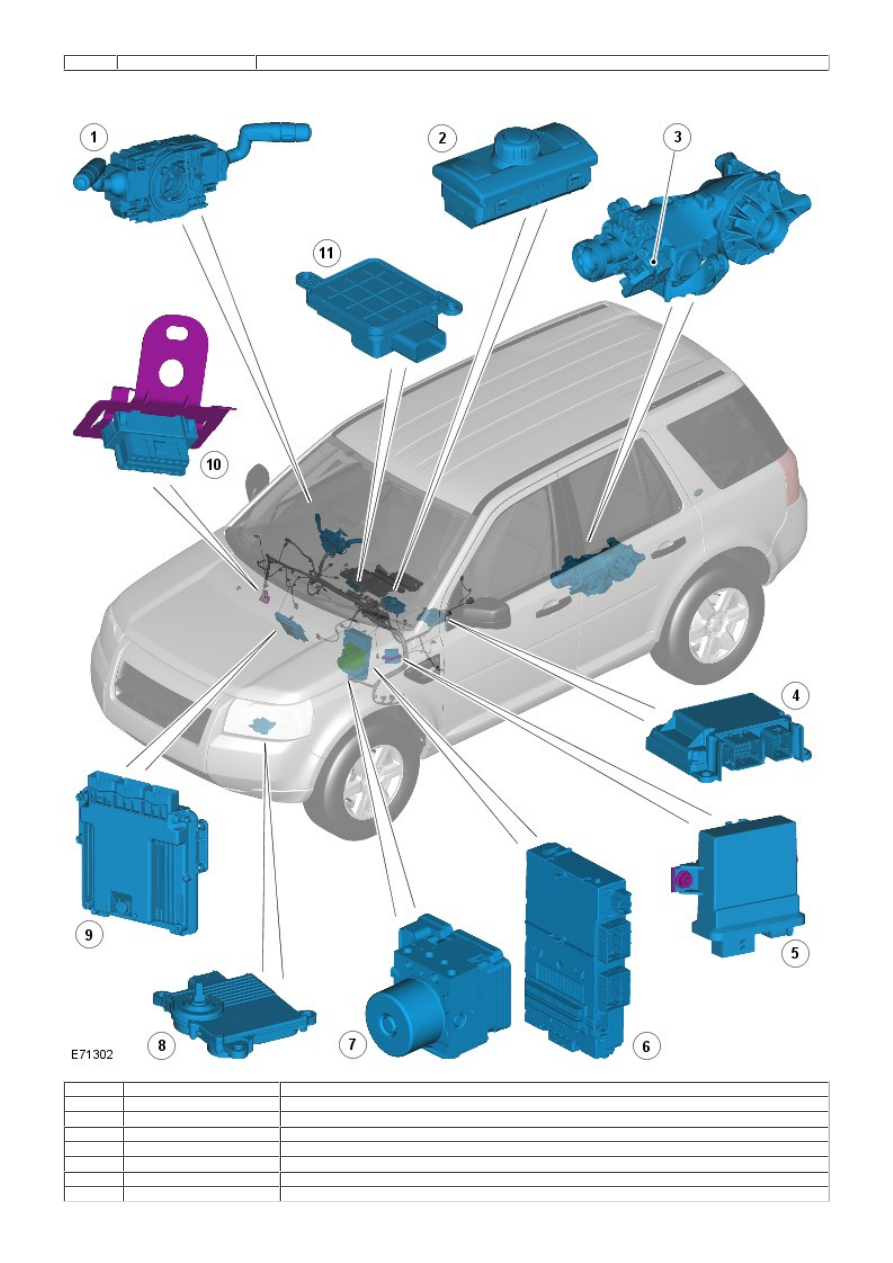

COMPONENT LOCATION - HIGH SPEED CAN BUS

Item

Part Number

Description

1

-

Steering angle sensor

2

-

Terrain Response control module

3

-

Electronic rear differential control module

4

-

Restraints Control Module (RCM)

5

-

Headlamp levelling control module

6

-

CJB

7

-

Anti-lock Brake System module
