Exterior Lighting - Headlamp Adjustment

General Procedures

• NOTE: The headlamp setting is 1.2 % below horizontal and parallel.

• NOTE: NAS vehicles have vertical adjustment only.

Align the headlamp beam setting equipment to one headlamp.

1.

Switch the headlamps on and to dipped beam.

2.

3. NOTE: NAS vehicles have vertical adjustment only.

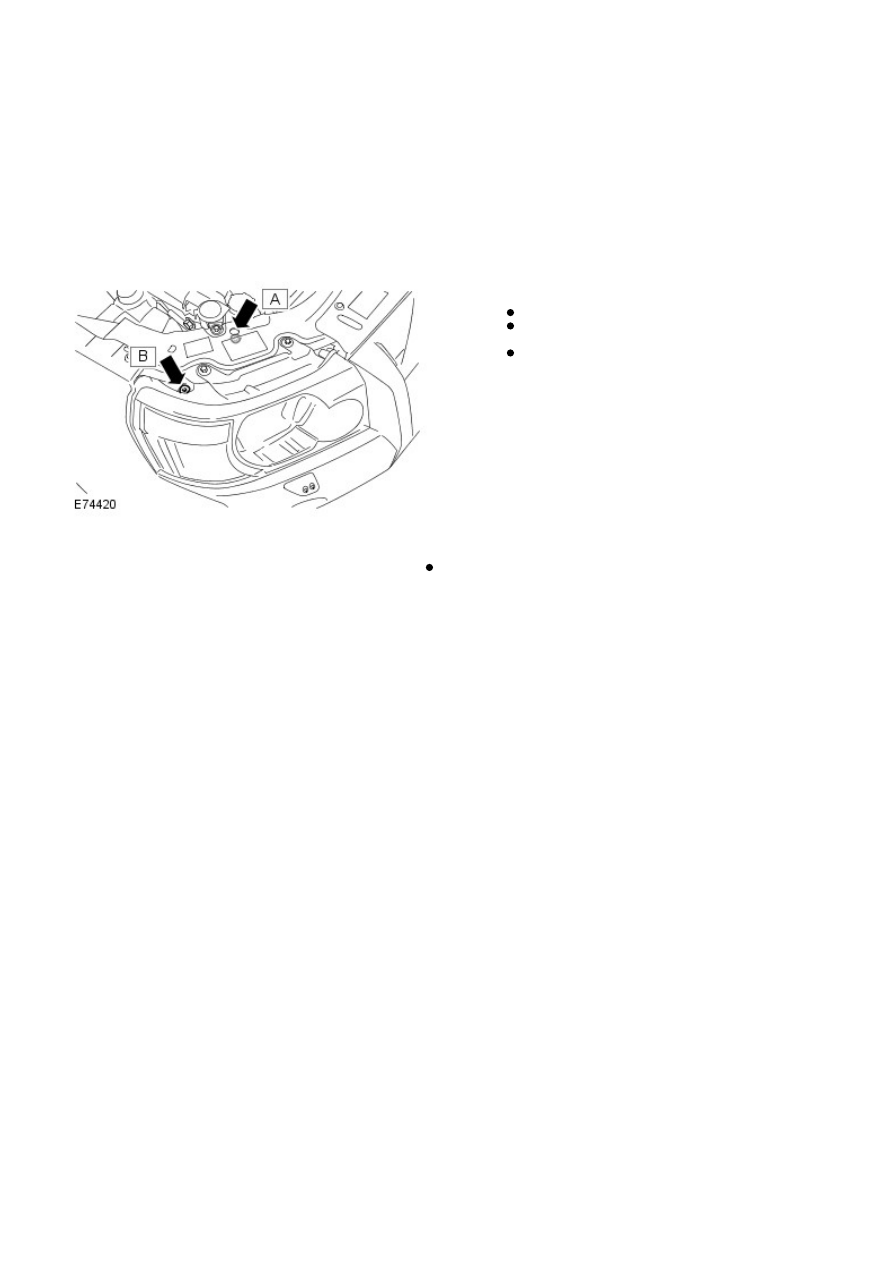

Adjust the headlamps with an Allen Key.
Rotate the adjusters A and B by an equal
amount for vertical alignment.
Rotate the adjuster 'B' for horizontal alignment.

3.



To adjust the second headlamp, repeat the above procedure.

4.

Exterior Lighting - Front Fog Lamp Adjustment

General Procedures

Align the beam setting equipment to one fog lamp.

1.

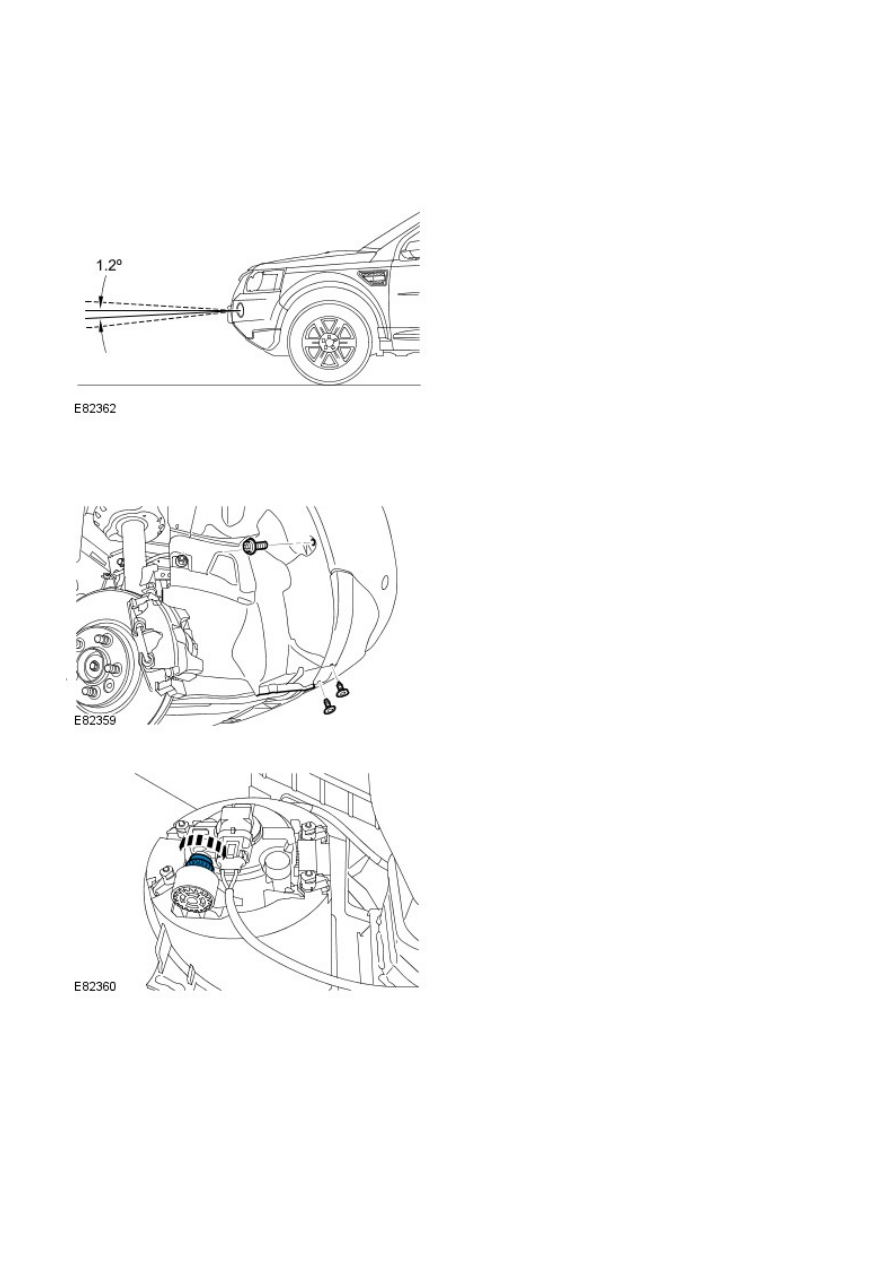

2. NOTE: The fog lamp beam should be set at 1.2%
below the horizontal and parallel.

Check the fog lamp beam alignment.

2.

Turn the steering on to full lock for access.

3.

Release the front bumper cover from the fender splash
shield.

4.

Adjust the fog lamp using the thumb wheel.

5.

Install the fender splash shield.

6.

To adjust the second fog lamp, repeat the above procedure.

7.

Exterior Lighting - Headlamp Masking

General Procedures

• NOTE: This process is for vehicles fitted with halogen headlamps only.

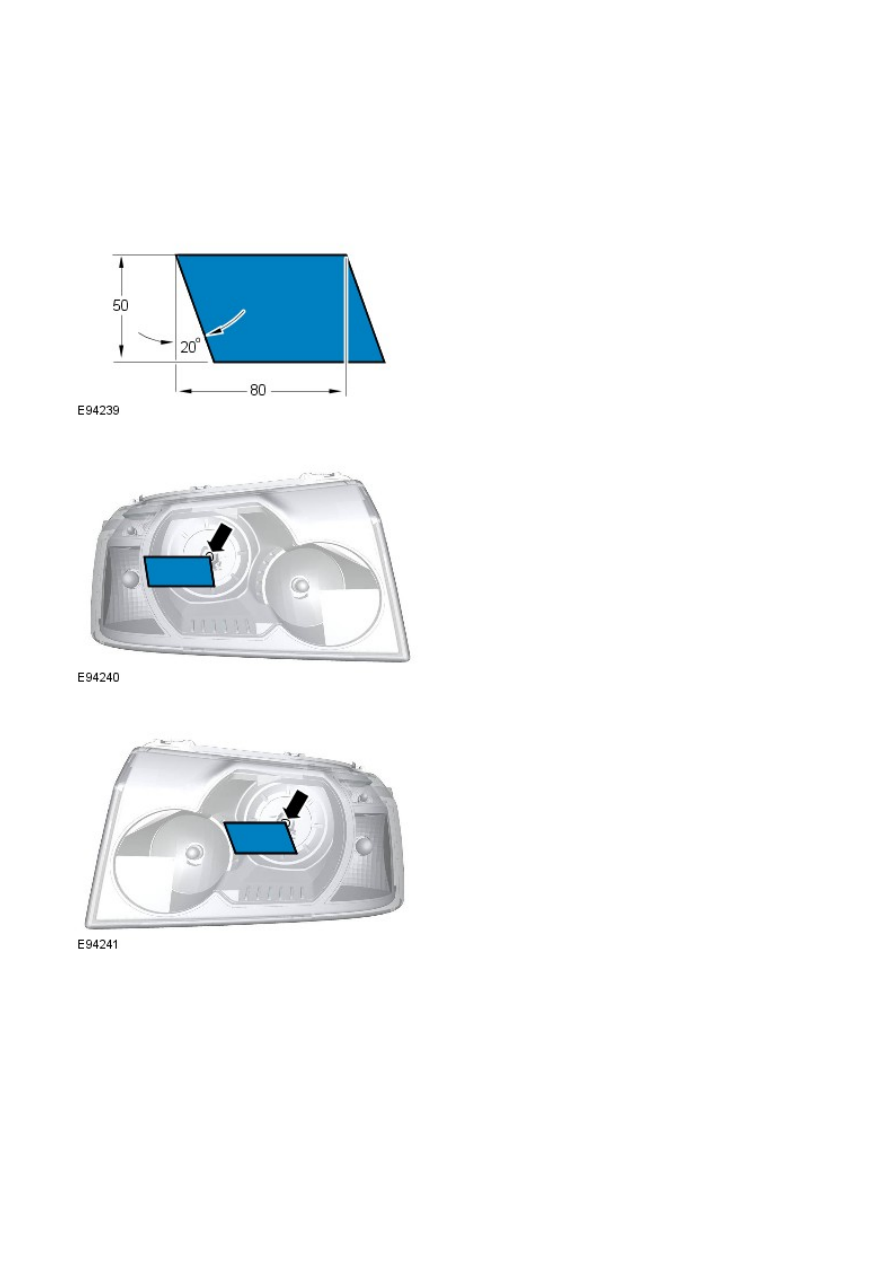

Right-hand drive vehicles

1.

2.

3.

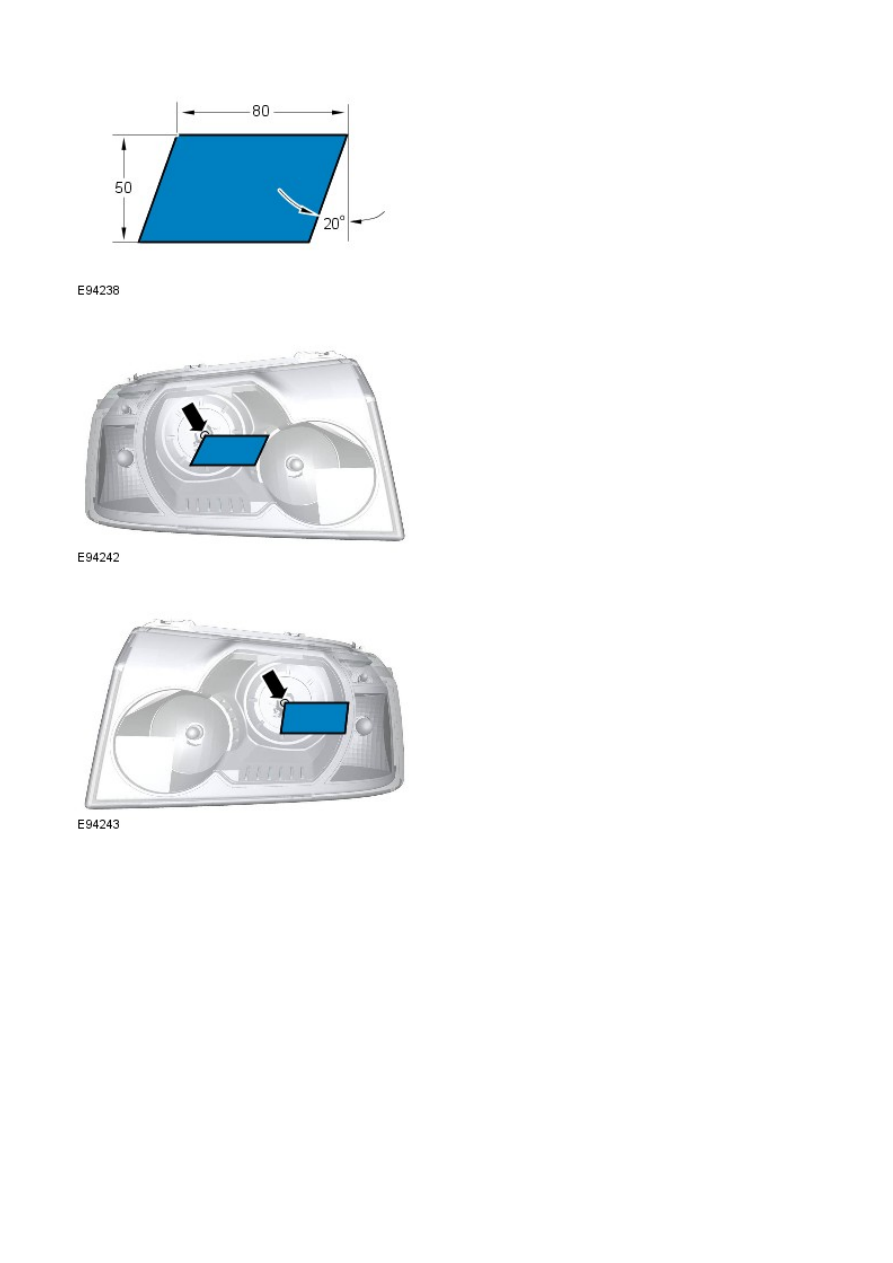

Left-hand drive vehicles

4.

5.

6.
