Antenna -

Torque Specifications

Description

Nm

lb-ft

Audio unit antenna

10

7

Cellular phone antenna

10

7

Antenna - Antenna

Description and Operation

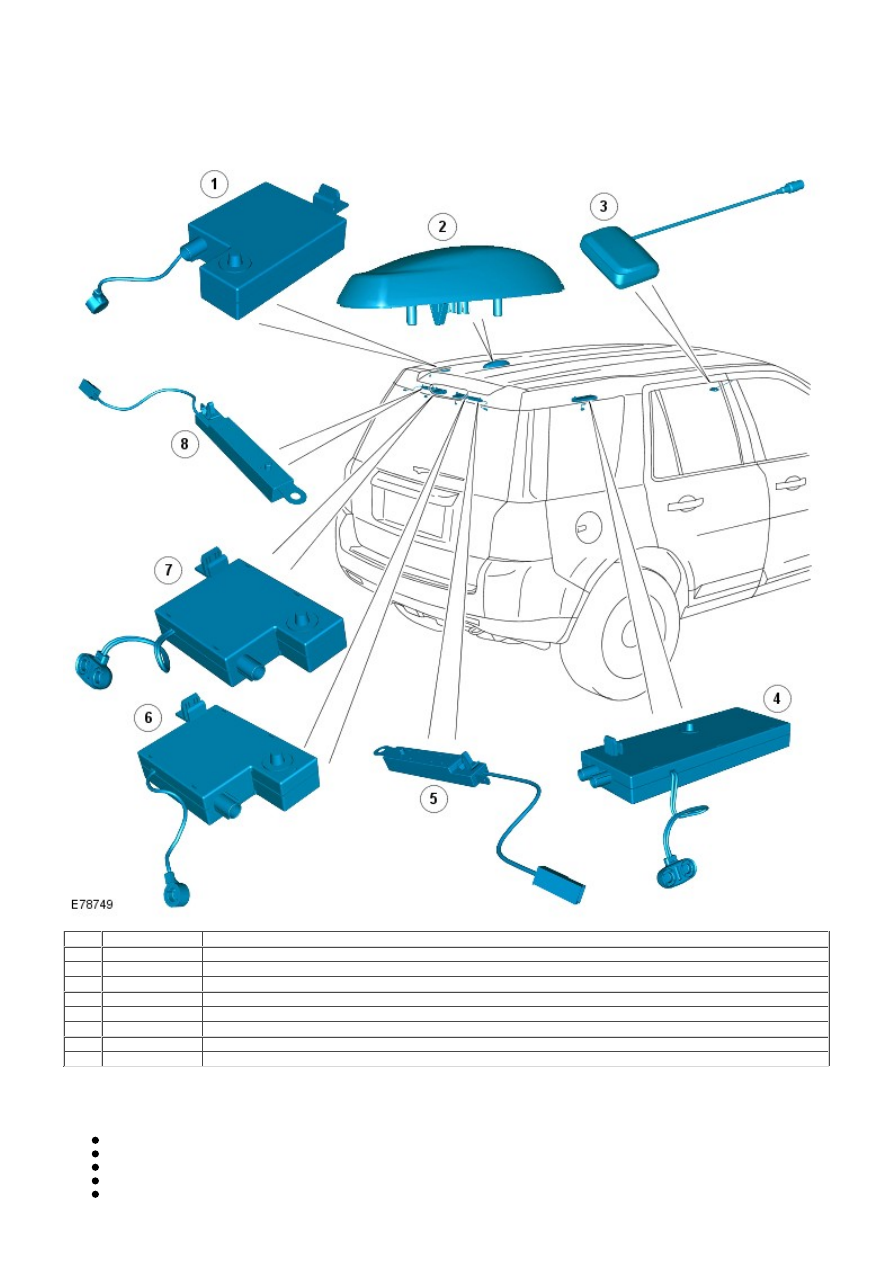

COMPONENT LOCATION

Item Part Number

Description

1

-

DAB band III amplifier (where fitted)

2

-

GPS/SDARS/DAB L band antenna pod

3

-

VICS beacon antenna

4

-

AM/FM antenna amplifier (non diversity system) or AM/FM diversity antenna amplifier

5

-

RH RF filter

6

-

VICS/TMC antenna amp

7

-

Twin FM antenna amp for diversity tuning

8

-

LH RF filter

OVERVIEW

The antenna systems fitted to the vehicle comprise:

AM/FM screen mounted antennae or AM/FM diversity system
FM diversity antenna
GPS antenna (where fitted)
SDARS antenna (NAS only) (NAS only, roof pod mounted) or DAB antenna (where fitted, roof pod)
VICS beacon antenna (Japan only)

Digital Audio Broadcasting (DAB) system antenna (side screen or roof pod mounted depending on system)

The AM/FM antenna is etched onto the RH side window glass. The antenna has an amplifier located just above the
window. This amplifier will vary upon the entertainment and information system fitted to the vehicle. High line systems
will have a larger amplifier for diversity tuning.

The rear window incorporates 2 FM antennae and a VICS/TMC antenna etched onto the glass. The 2 FM antennae are used
in the diversity tuning system along with the respective antenna amplifiers.

The LH side window antenna is used for DAB band III signal reception.

• NOTE: The telephone control module incorporates a Bluetooth antenna. This is integral to the module and as such is not
serviceable.

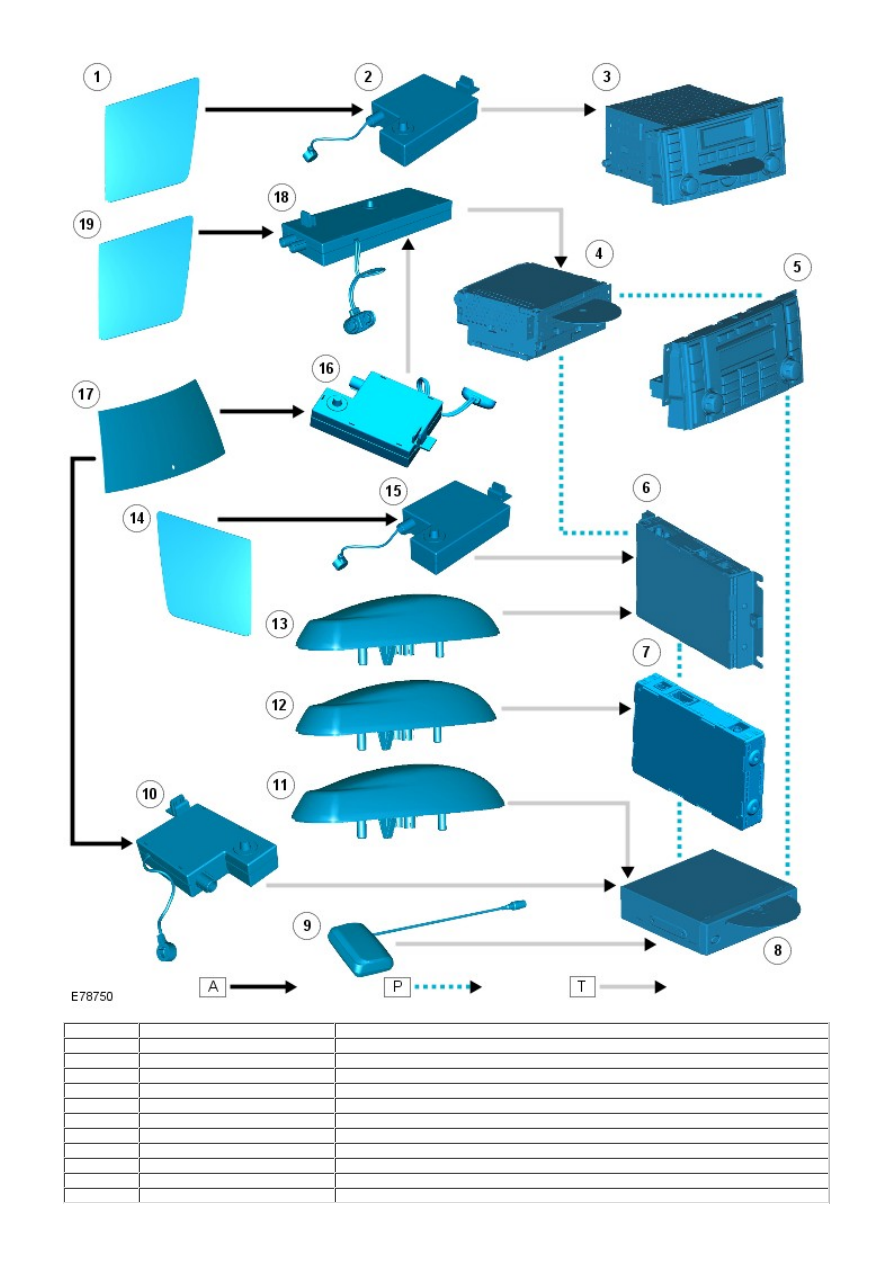

CONTROL DIAGRAM

• NOTE: A = Hardwired; P = MOST; T = CoAxial

Item

Part Number

Description

1

-

Rear RH screen AM/FM antenna

2

-

AM/FM antenna amplifier

3

-

Low line head unit

4

-

Integrated audio module

5

-

ICM

6

-

DAB tuner

7

-

SDARS tuner

8

-

Navigation computer

9

-

VICS beacon antenna

10

-

TMC antenna amplifier

11

-

GPS antenna
