Frelander 2. Manual - part 476

4. NOTE: Do not disassemble further if the component
is removed for access only.

4.

Installation

To install, reverse the removal procedure.

1.

If a new component has been installed, configure using Land Rover
approved diagnostic equipment.

2.

Information and Entertainment System - Audio Unit Antenna

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Remove the liftgate upper trim panel.

Refer to:

Liftgate Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

1.

Remove the audio unit antenna.

Torque: 10 Nm

2.

Installation

To install, reverse the removal procedure.

1.

Information and Entertainment System - Satellite Radio Tuner

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Remove the LH rear quarter trim panel.

Refer to:

Rear Quarter Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

1.

2.

3. CAUTIONS:

 Make sure that the fiber optic cables are not bent

to a radius of less than 25 mm.

 Make sure that the optical connectors are clean

and free of foreign material.

Torque: 10 Nm

3.

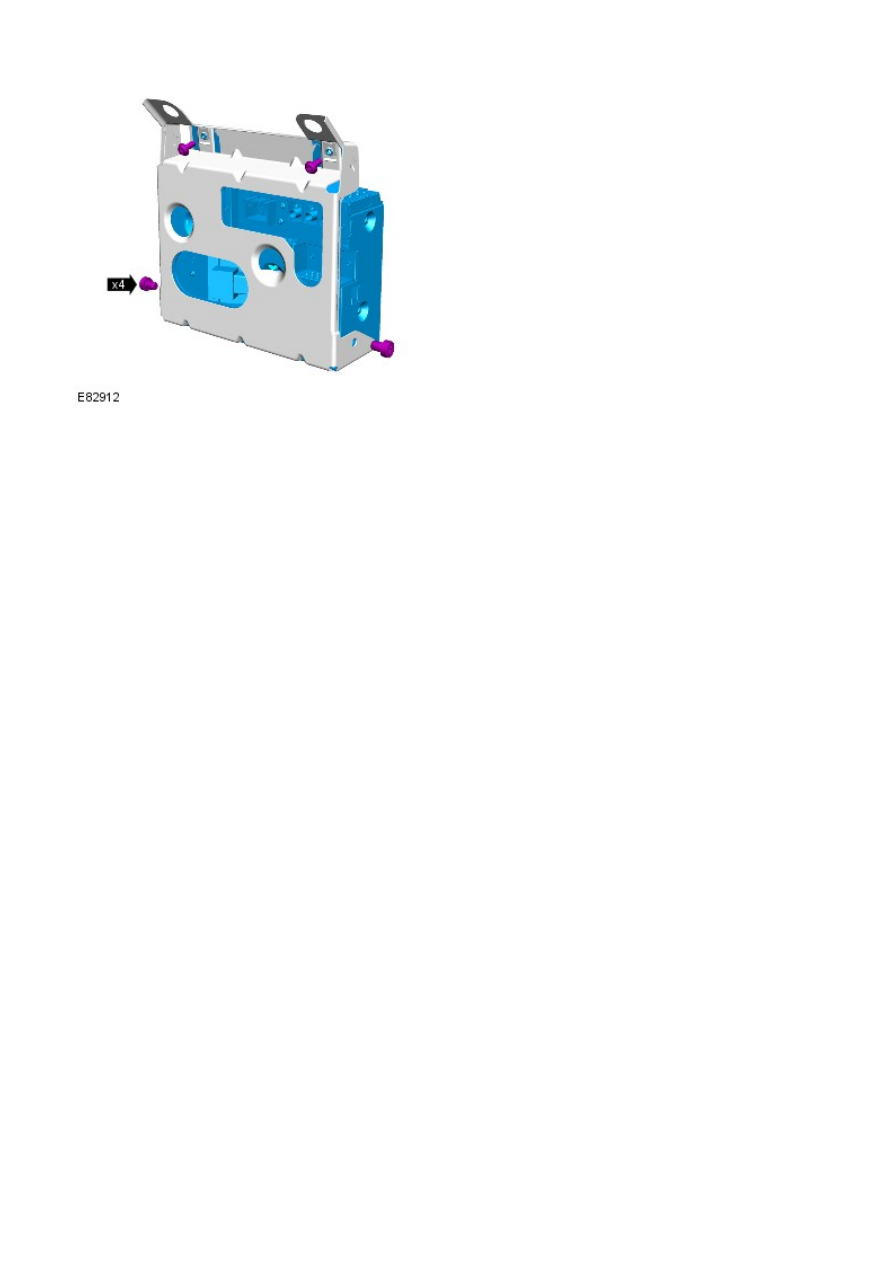

4. NOTE: Do not disassemble further if the component
is removed for access only.

Torque:

M5 6 Nm
M6 10 Nm

4.

Installation

To install, reverse the removal procedure.

1.

If a new component is to be installed, configure using Land Rover

2.

Information and Entertainment System - Cellular Phone Antenna

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Remove both D-pillar upper trim panels.

Refer to:

D-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

1.

Release the rear of the headliner.

2.

Torque: 10 Nm

3.

Installation

To install, reverse the removal procedure.

1.
