Frelander 2. Manual - part 471

Item

Part Number

Description

1

-

Battery

2

-

Infotainment control module

3

-

Integrated audio module

4

-

Navigation computer

5

-

Audio amplifier

6

-

Front center fill speaker

7

-

Front RH mid range speaker

8

-

Front RH high range speaker

9

-

Rear RH high range speaker

10

-

Rear RH mid/low range speaker

11

-

Front RH low range speaker

12

-

Rear RH surround speaker

13

-

Subwoofer

14

-

Rear LH surround speaker

15

-

Rear LH mid/low range speaker

16

-

Front LH mid range speaker

17

-

Rear LH high range speaker

18

-

Front LH high range speaker

19

-

Front LH mid range speaker

20

-

AJB

21

-

BJB

Information and Entertainment System - Cellular Phone

Description and Operation

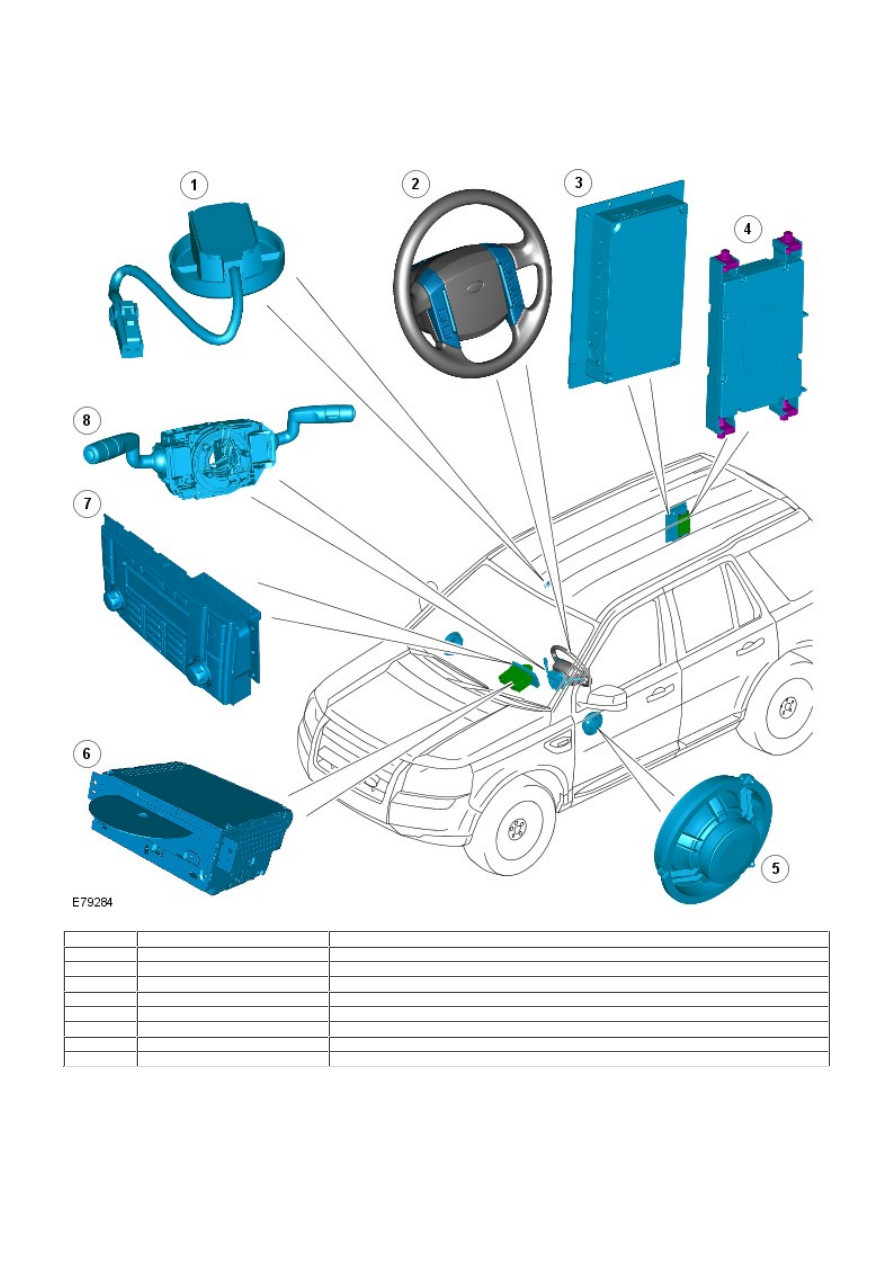

COMPONENT LOCATION

Item

Part Number

Description

1

-

Microphone

2

-

Steering wheel switches

3

-

Audio amplifier

4

-

Telephone control module

5

-

Speakers

6

-

Integrated audio module (IAM)

7

-

Infotainment control module (ICM)

8

-

Clockspring

OVERVIEW

The system allows the driver to use a Bluetooth equipped cellular phone handset through the vehicles Information and
Entertainment system.

• NOTE: There is no physical connection (cradle) between the phone handset and the telephone control module.
Communications between the 2 components are purely Bluetooth. This can limit the available functions dependant on the
handset used.

The cellular phone system comprises the following components:

Telephone control module
Microphone

Phone dialing is achieved using one of the following methods:

Dialing a number using the ICP keypad
Selecting a number from the handsets phonebook via the ICM
Selecting from the handsets call register via the ICM

The Telephone control module is connected to the Information and Entertainment system on the MOST ring. This allows
audio and control signals to be routed to and from the telephone control module. The telephone control module has an
integral Bluetooth antenna.

Telephone handsets must be paired with the telephone control module before they can be used with the vehicle system.
Up to five telephone handsets can be paired with the vehicle, but only one telephone can used at a time.

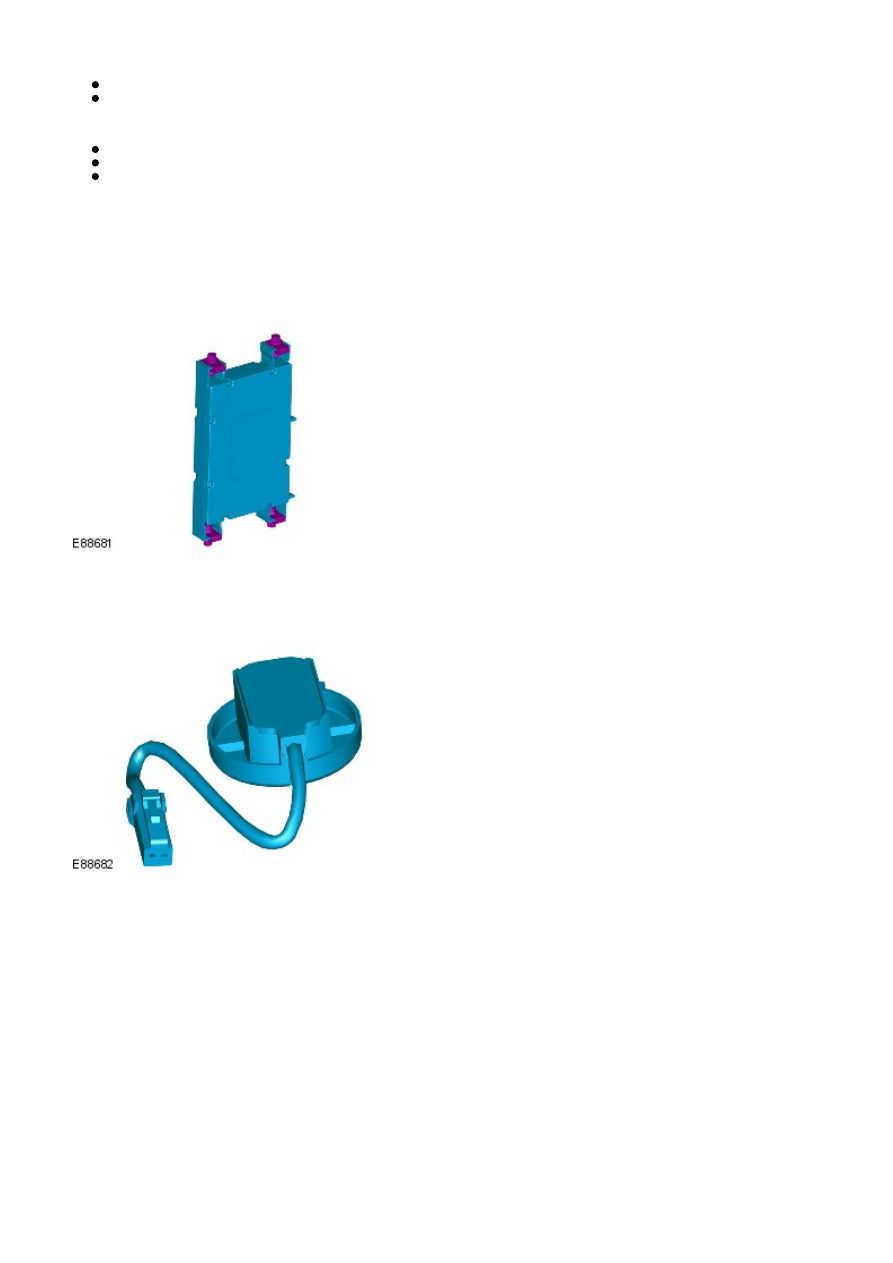

PHONE MODULE

The telephone control module is located in the rear RH side of the loadspace. The phone module is connected on the MOST
ring to the rest of the entertainment system.

MICROPHONE

The microphone is located in the overhead console which surrounds the front interior lamp. The microphone is hardwired to
the IAM.

CONTROL SWITCHES
