Frelander 2. Manual - part 427

Climate Control - CondenserI6 3.2L Petrol

Removal and Installation

Removal

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Recover the A/C refrigerant.

Refer to:

Air Conditioning (A/C) System Recovery, Evacuation and

Charging

 (412-00 Climate Control System - General Information,

General Procedures).

3.

Remove the front bumper.

Refer to:

Front Bumper

 (501-19 Bumpers, Removal and Installation).

4.

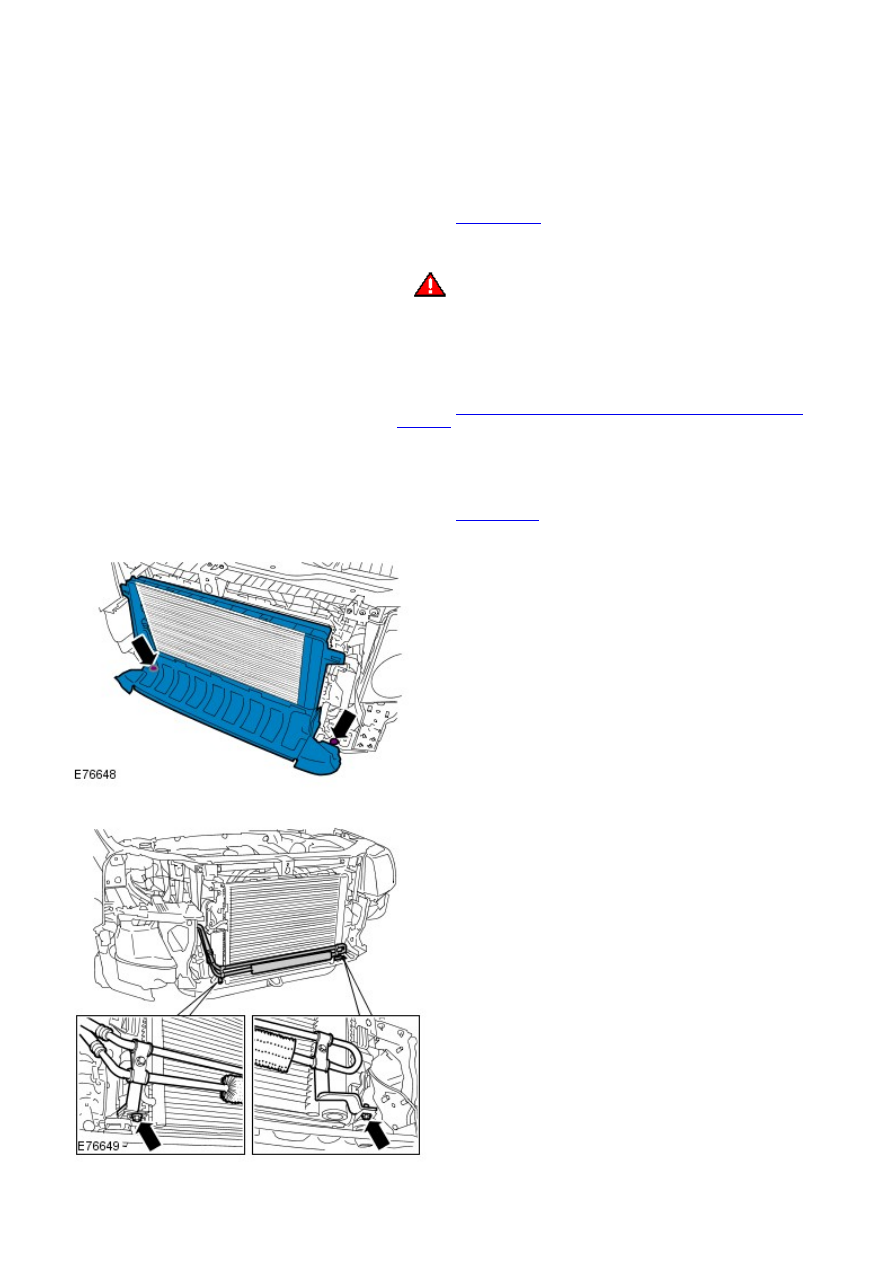

Remove the radiator air deflector.

5.

Release power steering cooler and secure aside.

6.

7.

CAUTION: Make sure that all openings are

sealed.

• NOTE: Remove and discard the O-ring seals.

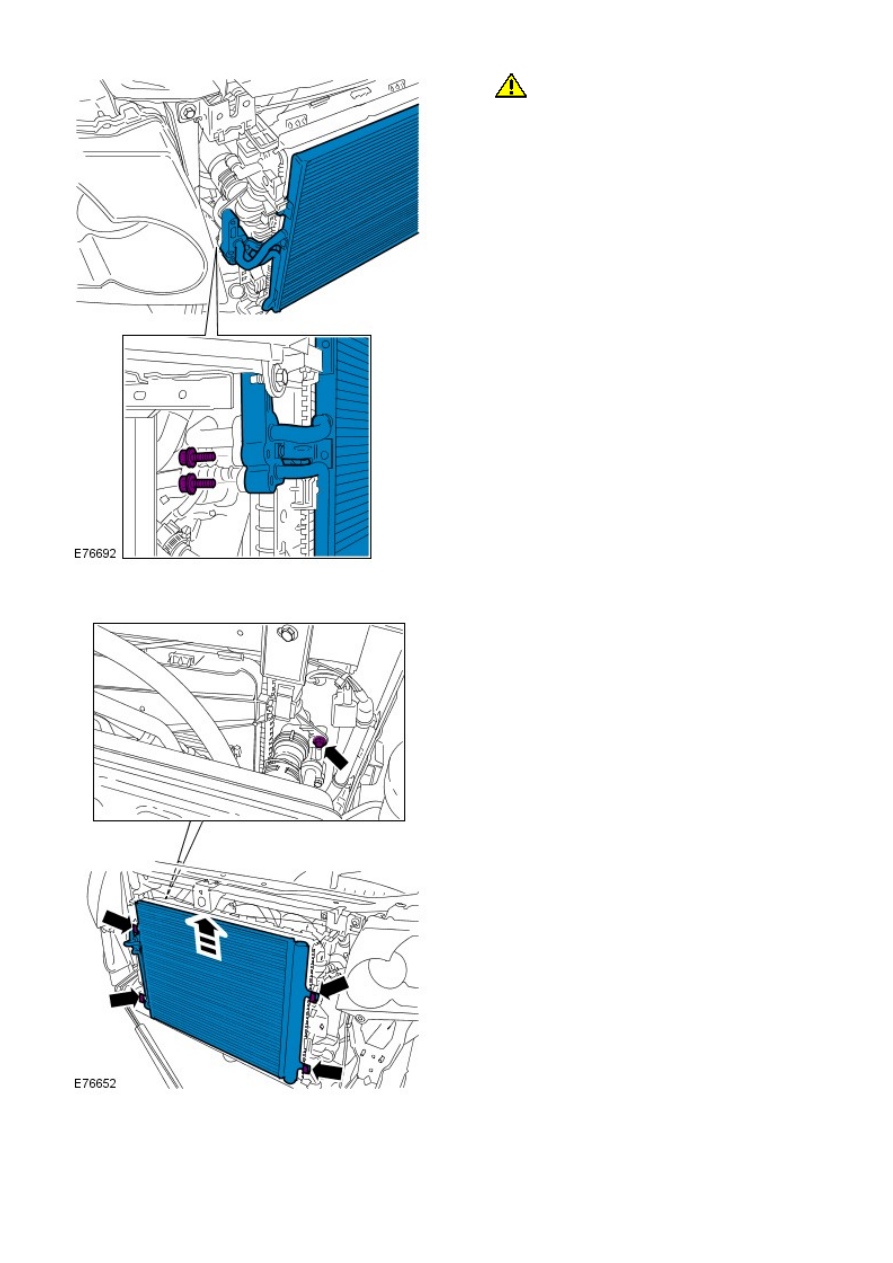

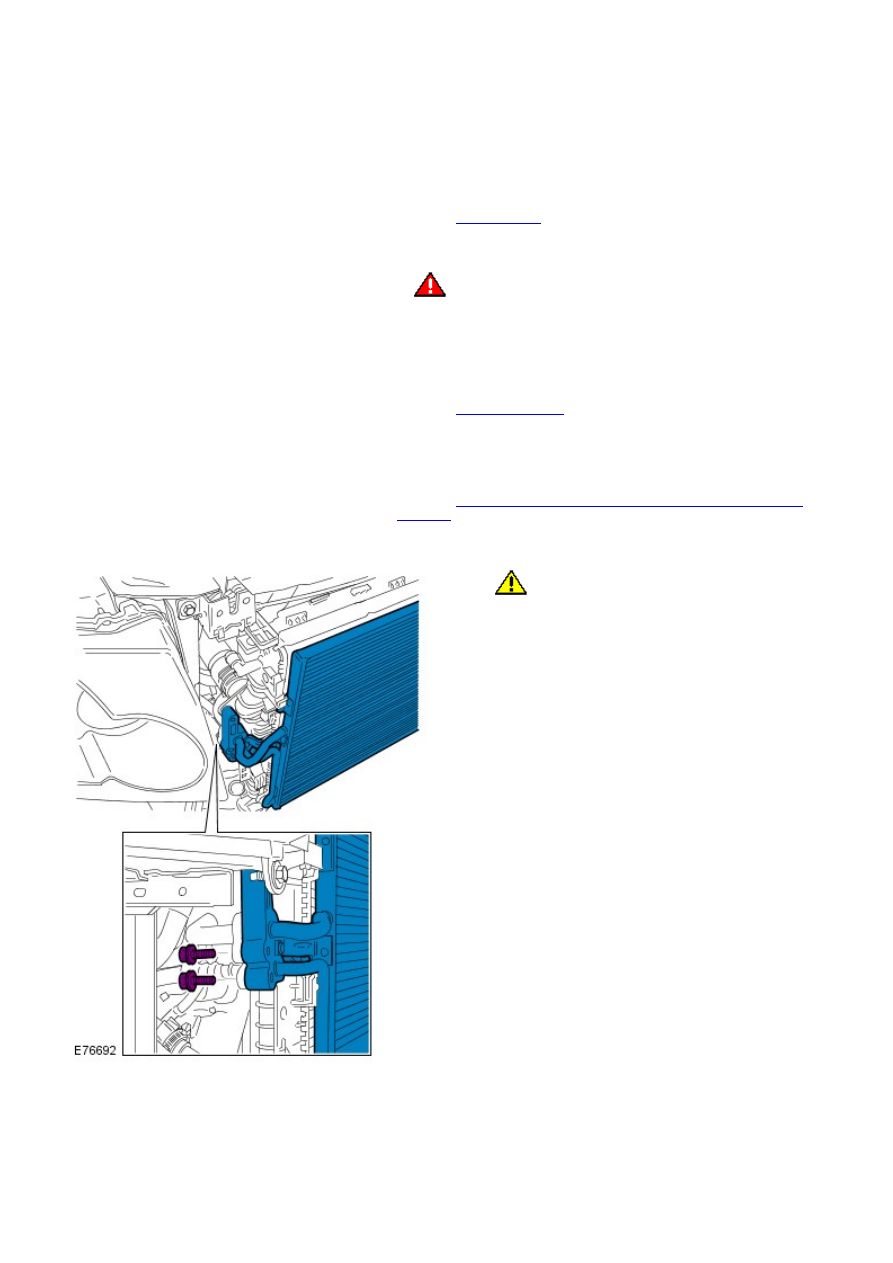

Disconnect the A/C condenser refrigerant lines.

7.

Remove the A/C condenser.

8.

Installation

Install the A/C condenser, and tighten the bolt.

1.

Torque: 10 Nm

2.

CAUTION: Extreme cleanliness must be exercised when

handling these components.

• NOTE: Lubricate the O-ring seals with clean refrigerant oil.

Connect the A/C condenser refrigerant lines, tighten the bolts.

Torque: 10 Nm

2.

Install the PAS cooler and tighten the bolts.

Torque: 10 Nm

3.

Install the air deflector.

4.

Install the front bumper.

Refer to:

Front Bumper

 (501-19 Bumpers, Removal and Installation).

5.

Recharge the A/C system.

Refer to:

Air Conditioning (A/C) System Recovery, Evacuation and

Charging

 (412-00 Climate Control System - General Information,

General Procedures).

6.

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

7.

Climate Control - CondenserTD4 2.2L Diesel

Removal and Installation

Removal

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the charge air cooler.

Refer to:

Charge Air Cooler

 (303-12B Intake Air Distribution and

Filtering - TD4 2.2L Diesel, Removal and Installation).

3.

Recover the A/C refrigerant.

Refer to:

Air Conditioning (A/C) System Recovery, Evacuation and

Charging

 (412-00 Climate Control System - General Information,

General Procedures).

4.

5.

CAUTION: Make sure that all openings are

sealed.

• NOTE: Remove and discard the O-ring seals.

Disconnect the A/C condenser refrigerant lines.

5.
