Frelander 2. Manual - part 419

Climate Control - Footwell Vent/Duct Blend Door ActuatorRHD AWD

Removal and Installation

Removal

Remove the glove compartment.

Refer to:

Glove Compartment

 (501-12 Instrument Panel and

Console, Removal and Installation).

1.

2.

Installation

To install, reverse the removal procedure.

1.

If a new component has been installed, configure using Land Rover
approved diagnostic equipment.

2.

Climate Control - Climate Control Assembly

Removal and Installation

Removal

Remove the instrument panel console.

Refer to:

Instrument Panel Console

 (501-12 Instrument Panel and

Console, Removal and Installation).

1.

Remove the climate control assembly.

2.

Installation

Install is the reverse of removal.

1.

Climate Control - Driver Side Register

Removal and Installation

Removal

1. NOTE: Right-hand shown, left-hand similar.

Remove the register.

1.

Installation

To install, reverse the removal procedure.

1.

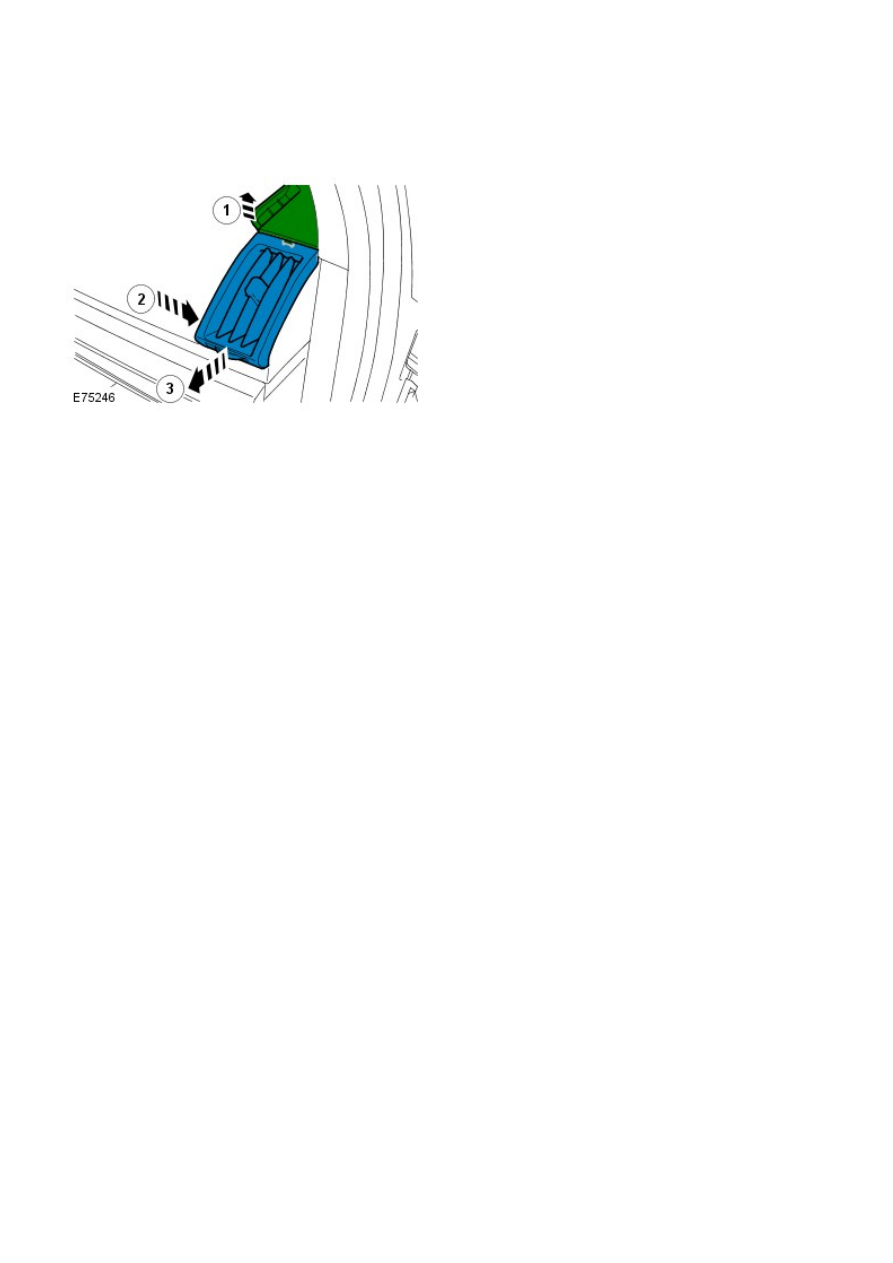

Climate Control - Passenger Side Register

Removal and Installation

Removal

1. NOTE: Right-hand shown, left-hand similar.

1.

Installation

To install, reverse the removal procedure.

1.
