Frelander 2. Manual - part 417

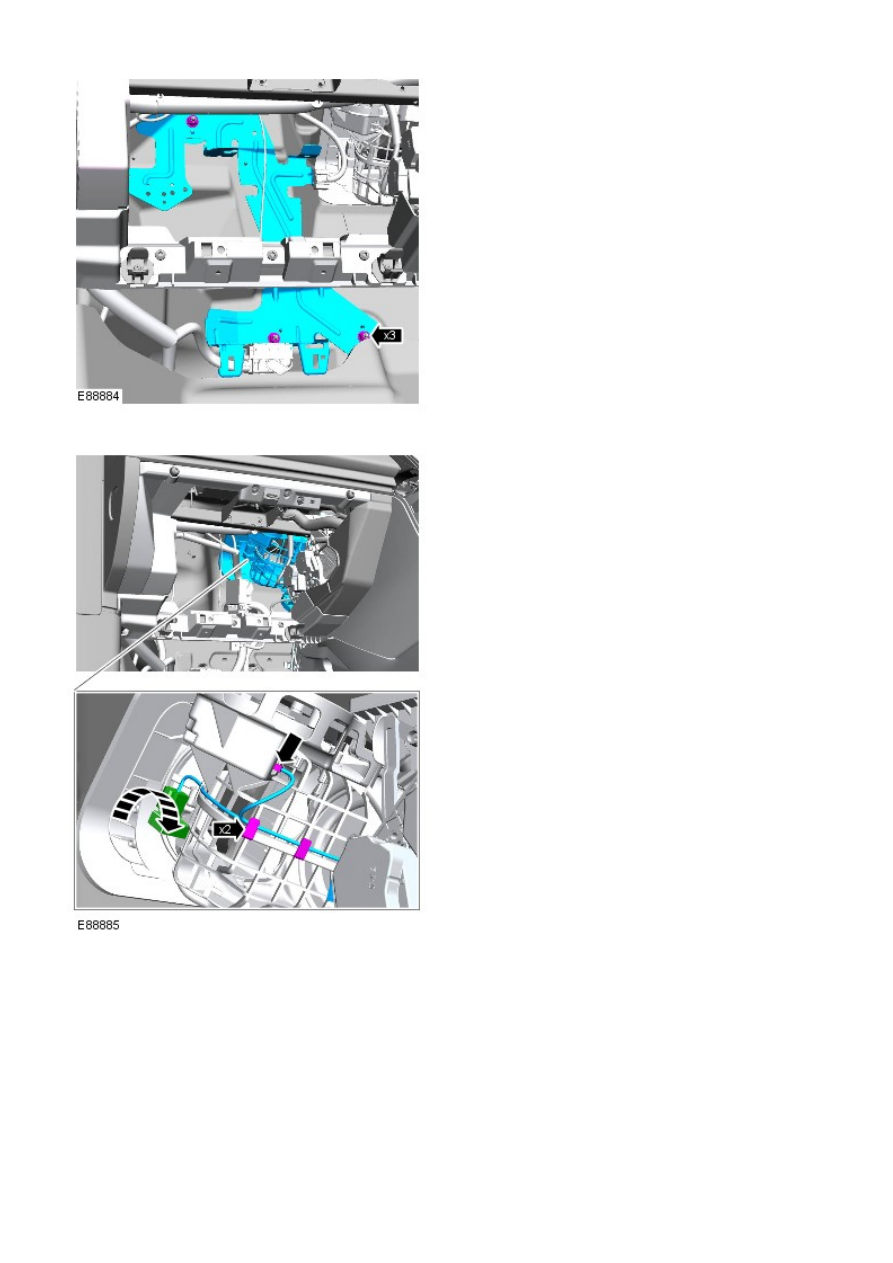

Remove the central junction box (CJB) retaining
bracket.

11.

12.

13.

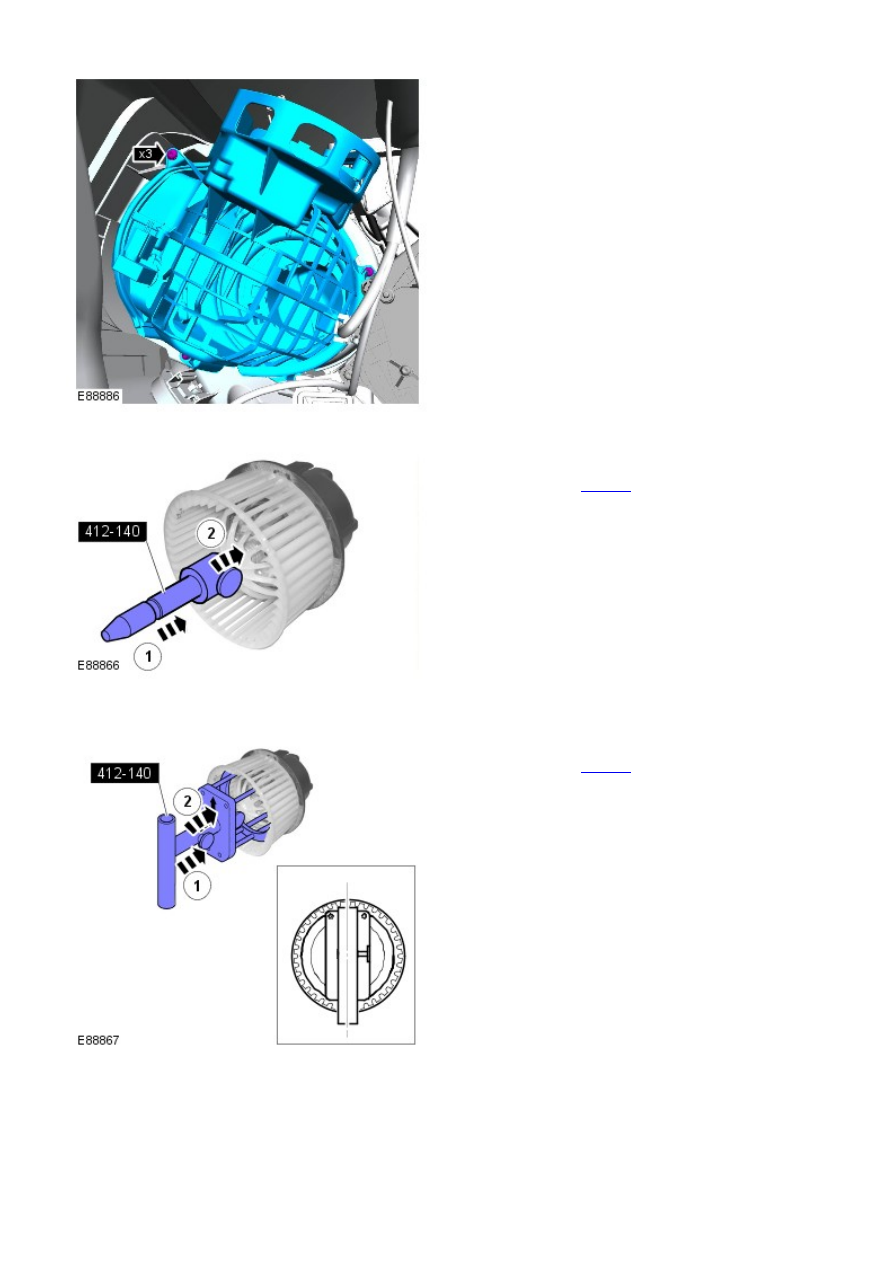

Install the special tool guide to the blower motor.

Special Tool(s):

412-140

14.

W ith the marking upwards, use the guide to install the
remainder of the special tool to the blower motor.

Special Tool(s):

412-140

15.

16.

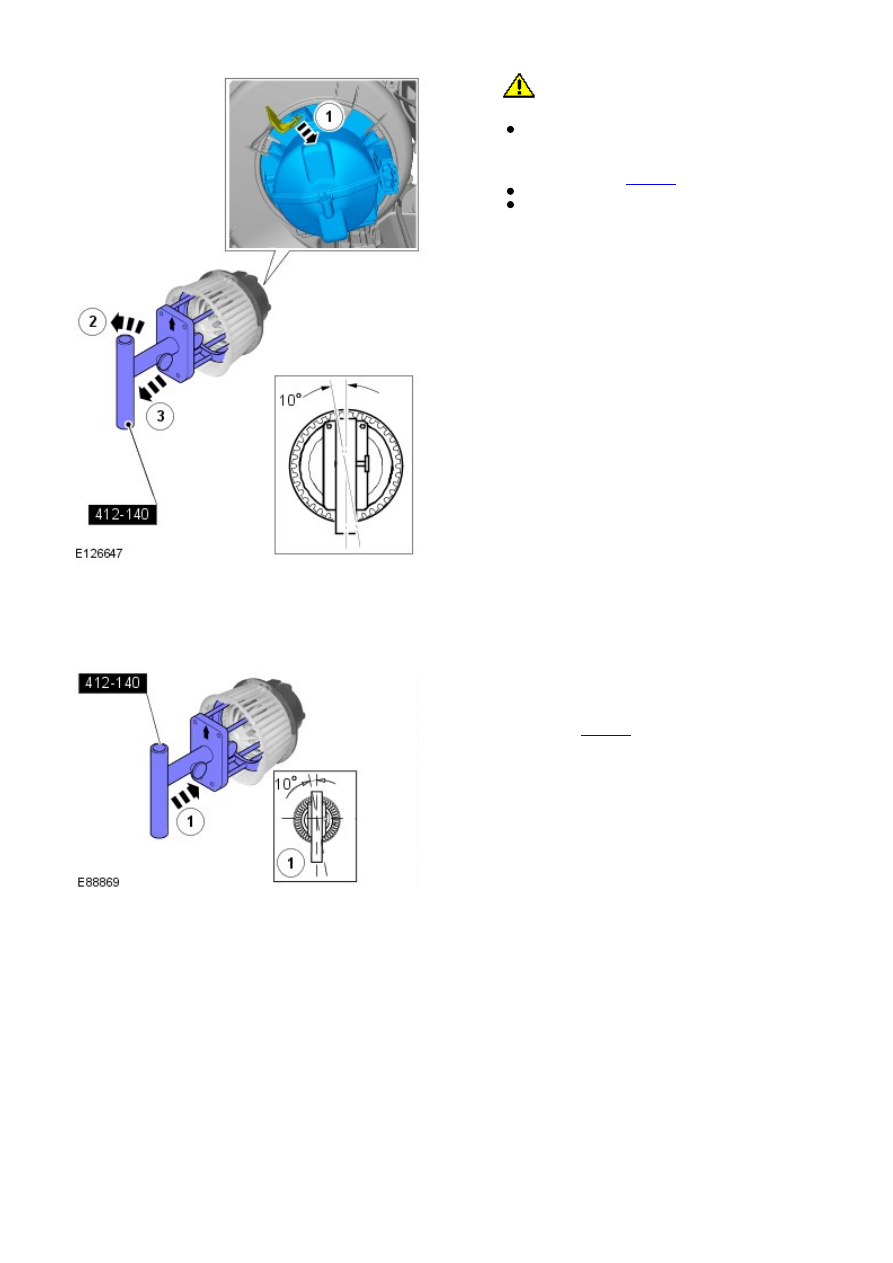

CAUTION: Make sure that the special tool is

correctly located.

Rotate the special tool counter-clockwise to
release the blower motor assembly.

Special Tool(s):

412-140

Remove the blower motor assembly.
Release the blower motor locking tang.

16.

Installation

All vehicles

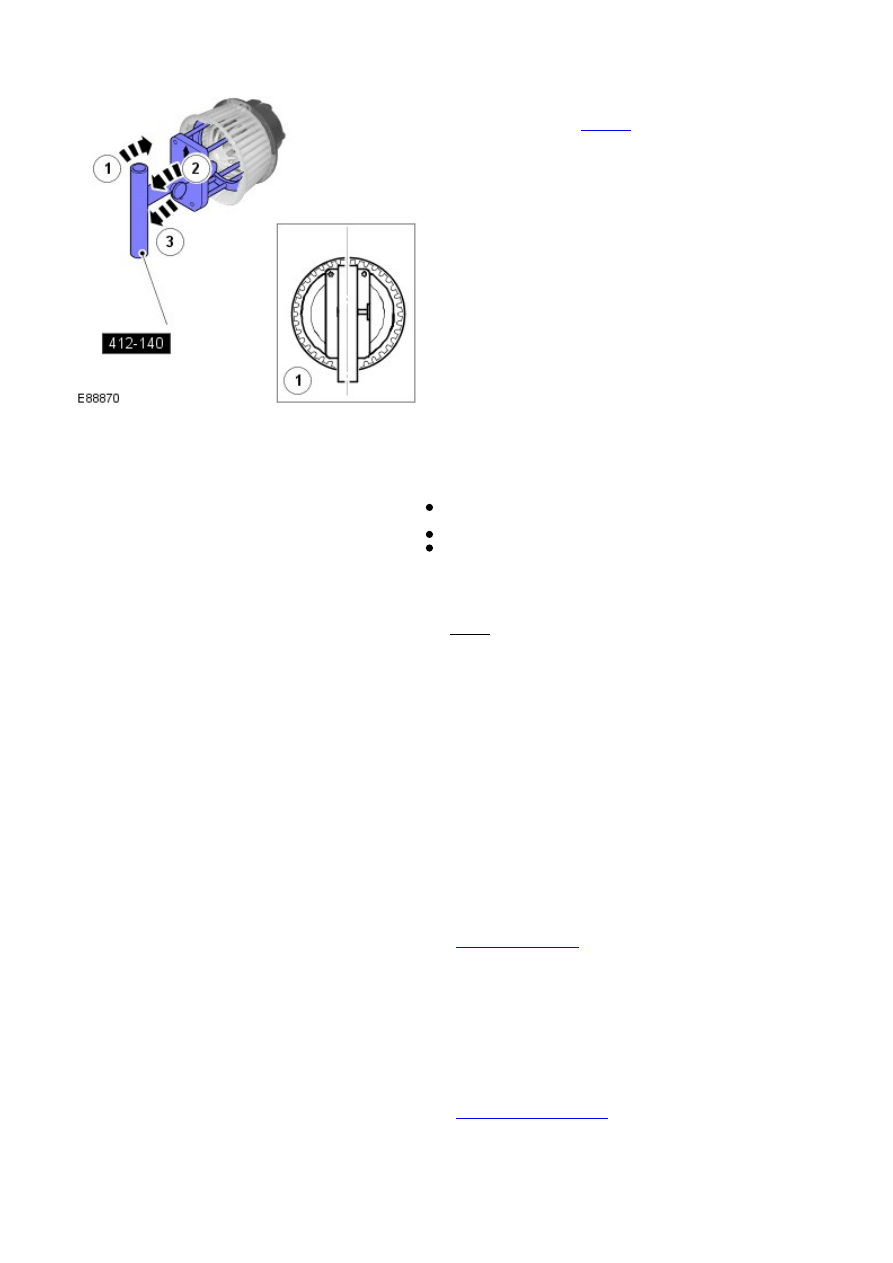

Using the special tool, install the blower motor
assembly approximately 10 degrees counter-clockwise
from the vertical position.

Special Tool(s):

412-140

1.

Rotate the special tool clockwise to secure the blower
motor assembly.

Special Tool(s):

412-140

2.

Install the recirculation blend door housing assembly.

3.



Connect the recirculation blend door actuator electrical
connector.
Secure the air quality sensor.
Secure the wiring harness.

4.

Install the CJB bracket.

Torque: 10 Nm

5.

Secure the wiring harnesses to the CJB bracket.

6.

Install the CJB.

7.

Connect the 5 electrical connectors to the CJB and secure the front
carpet.

8.

Install the CJB lower access cover.

9.

Install the passenger side footwell duct.

10.

Install the glove compartment.

Refer to:

Glove Compartment

 (501-12 Instrument Panel and

Console, Removal and Installation).

11.

Connect the blower motor electrical connector.

12.

Vehicles with manual transmission

Install the clutch pedal assembly.

Refer to:

Clutch Pedal - RHD AW D

 (308-02 Clutch Controls, Removal

and Installation).

13.
