Frelander 2. Manual - part 381

5.

CAUTION: Discard the bolts.

Torque: 27 Nm

5.

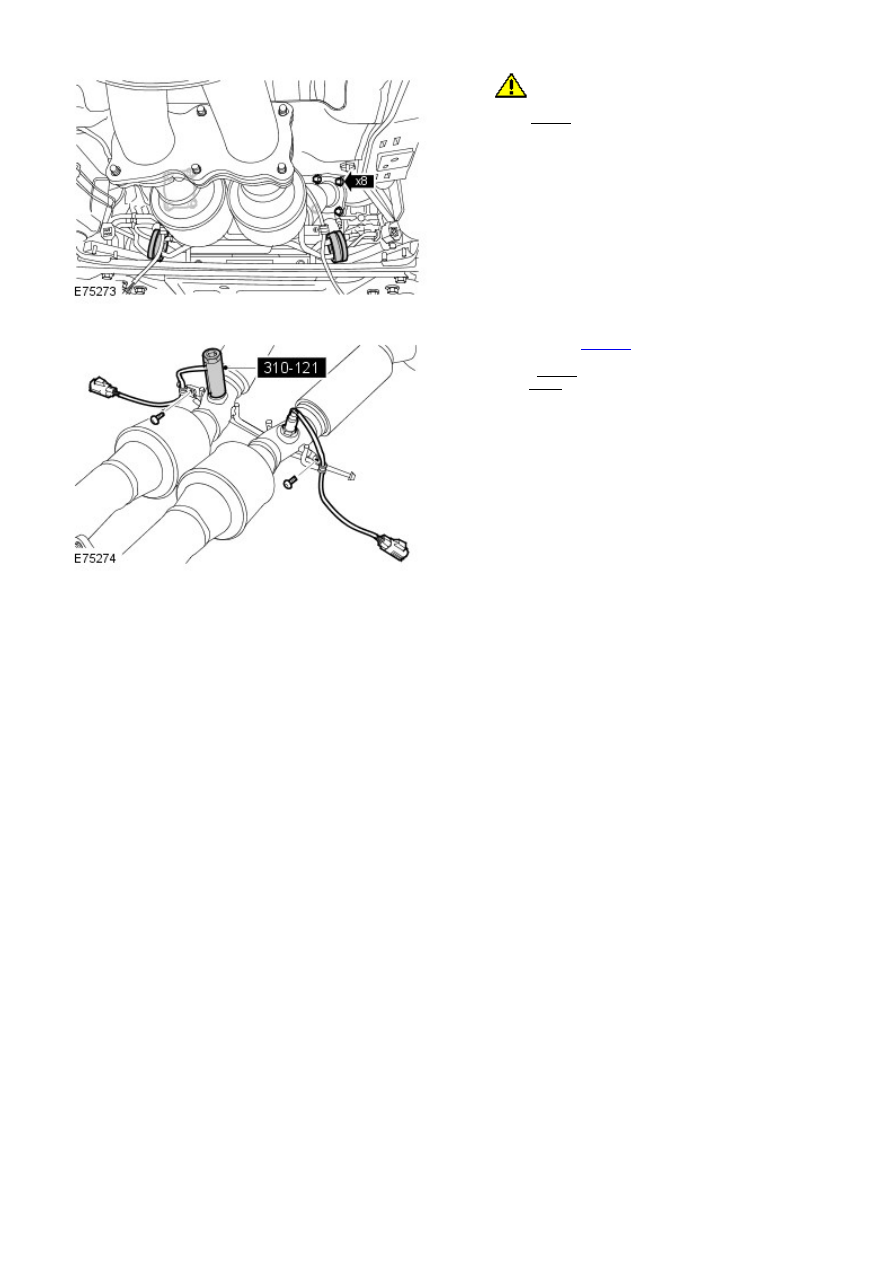

Special Tool(s):

310-121

Torque:

M18 45 Nm
M5 6 Nm

6.

Installation

To install, reverse the removal procedure.

1.

2. NOTE: For NAS vehicles only.

If required, carry out a long drive cycle.

Refer to: Powertrain Control Module (PCM) Long Drive Cycle Self-Test
(303-14 Electronic Engine Controls - 3.2L, General Procedures).

2.

Exhaust System - I6 3.2L Petrol - Exhaust System

Removal and Installation

Removal

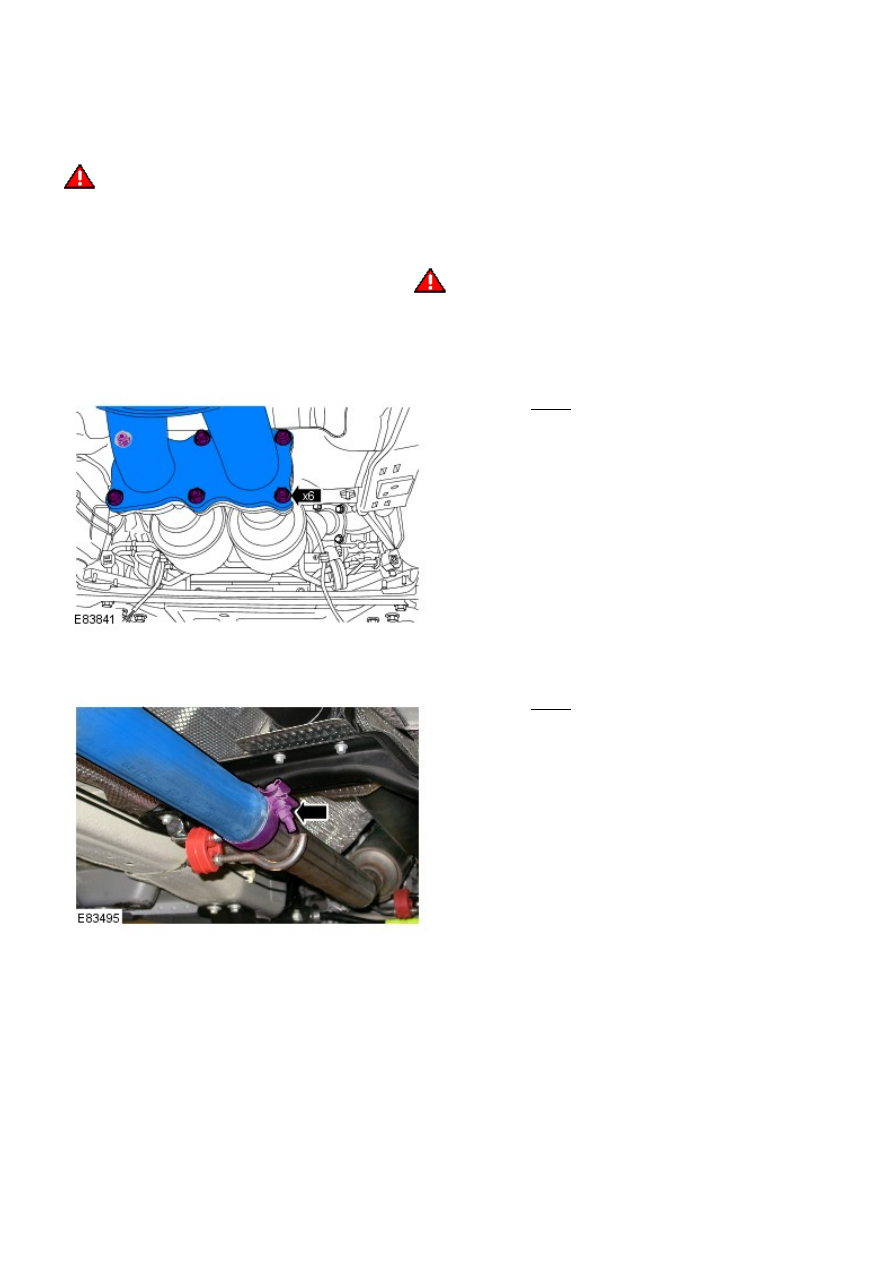

WARNING: Observe due care when working near a hot exhaust system.

• NOTE: Removal steps in this procedure may contain installation details.

All vehicles

1.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

1.

Vehicles with petrol engine

Torque: 25 Nm

2.

Vehicles with diesel engine

Torque: 40 Nm

3.

All vehicles

4.

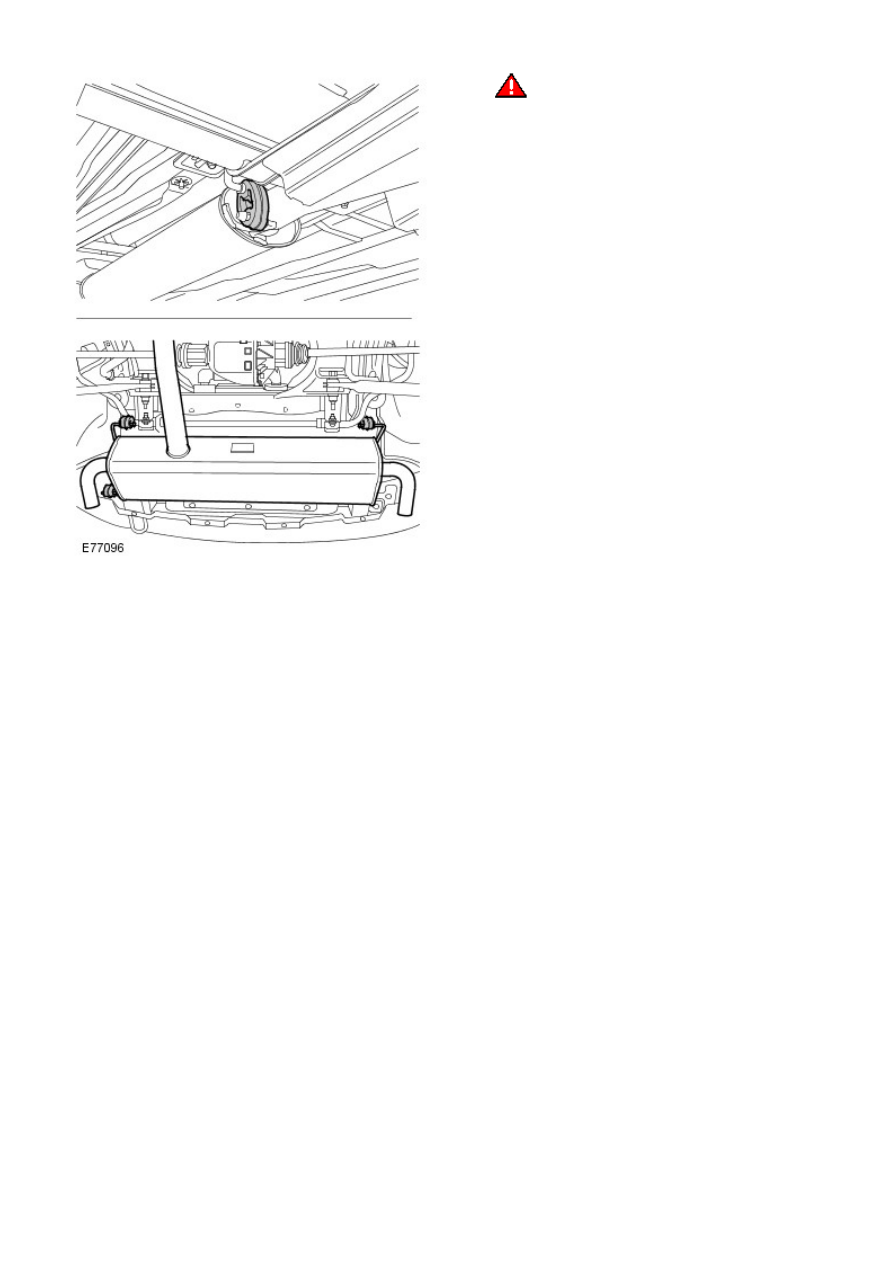

WARNING: This step requires the aid of

another technician.

4.

Vehicles with petrol engine

Remove and discard the gasket.

5.

All vehicles

6. NOTE: Do not disassemble further if the component is removed
for access only.

Remove the rubber mounts.

6.

Installation

To install, reverse the removal procedure.

1.

Exhaust System - TD4 2.2L Diesel -

Lubricants, Fluids, Sealers and Adhesives

Item

Specification

Heated oxygen sensor (H02S) removal*

WD40 or suitable alternative

Heated oxygen sensor (H02S) threads

Apply suitable high temperature anti-seize compound to threads of sensor

* Apply to area around sensor threads prior to attempting to remove sensor

General Specification

Item

Specification

Catalytic converters -
type/location

An oxidizing catalytic converter is fitted in the front section of the exhaust system

Exhaust manifold -
Location

A manifold assembly is fitted to the cylinder head.

Exhaust system

Stainless steel exhaust system supplied as two separate assemblies. Front section incorporating
a catalytic converter and a rear section incorporating a rear silencer

Torque Specifications

Description

Nm

lb-ft

Catalytic converter to center section retaining clamp

40

30

Catalytic converter to turbocharger housing retaining clamp

10

7

Exhaust manifold elbow to EGR cooler

25

18

Exhaust manifold heat shield bolts

10

7

Exhaust manifold heat shield nuts

10

7

Exhaust manifold retaining nuts

24

18

Exhaust manifold retaining studs

7

5

Exhaust support brackets to subframe / floor

25

18

Heated oxygen sensor (H02S)++

45

33

+ Apply anti-seize lubricant to threads of sensor - See Lubricants
