Transmission/Transaxle Cooling - Transmission Fluid CoolerI6 3.2L Petrol

Removal and Installation

Removal

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Drain the transmission fluid.

Refer to:

Transmission Fluid Drain and Refill - I6 3.2L Petrol

 (307-01

Automatic Transmission/Transaxle, General Procedures).

3.

Clamp the relevant hoses, to minimise the coolant loss.

4.

5.

CAUTION: Be prepared to collect escaping

coolant.

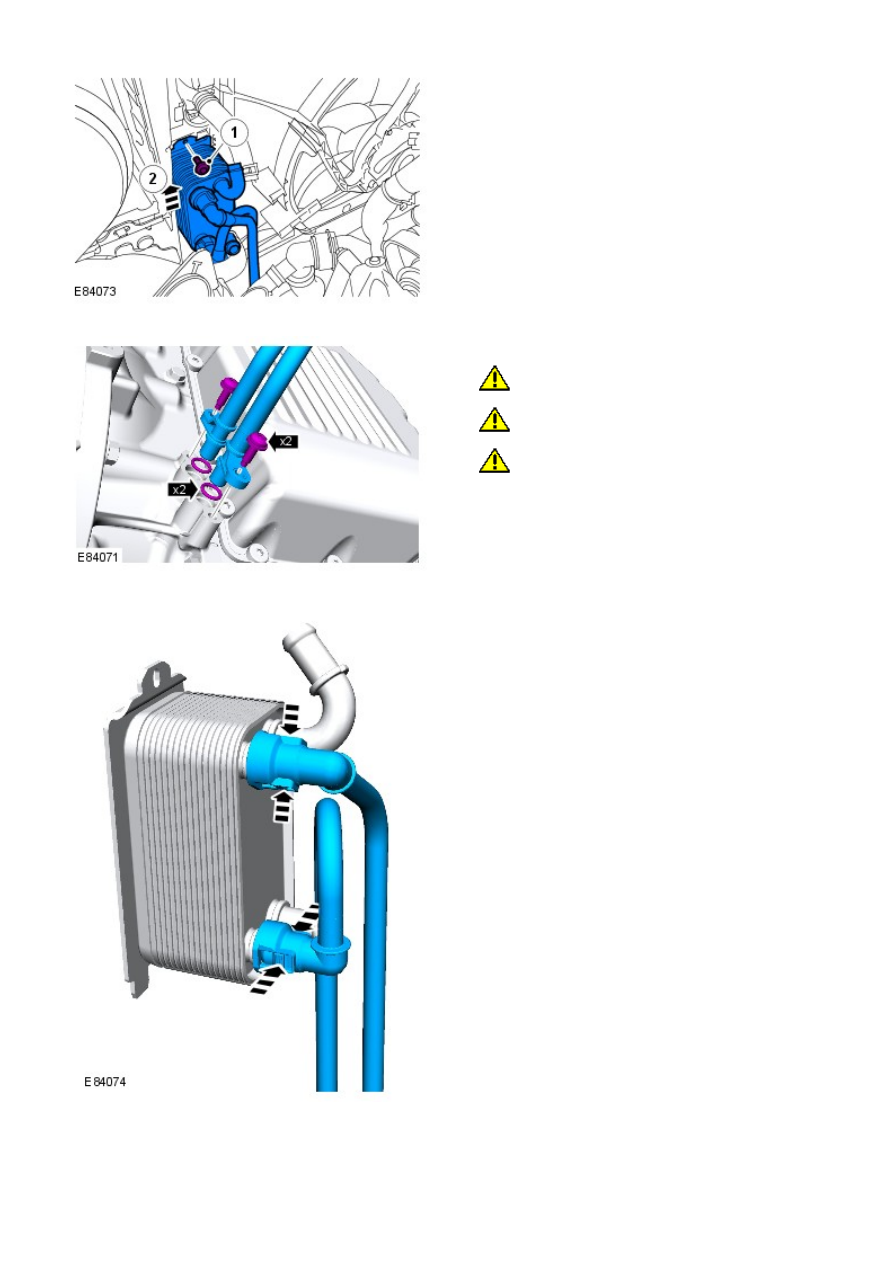

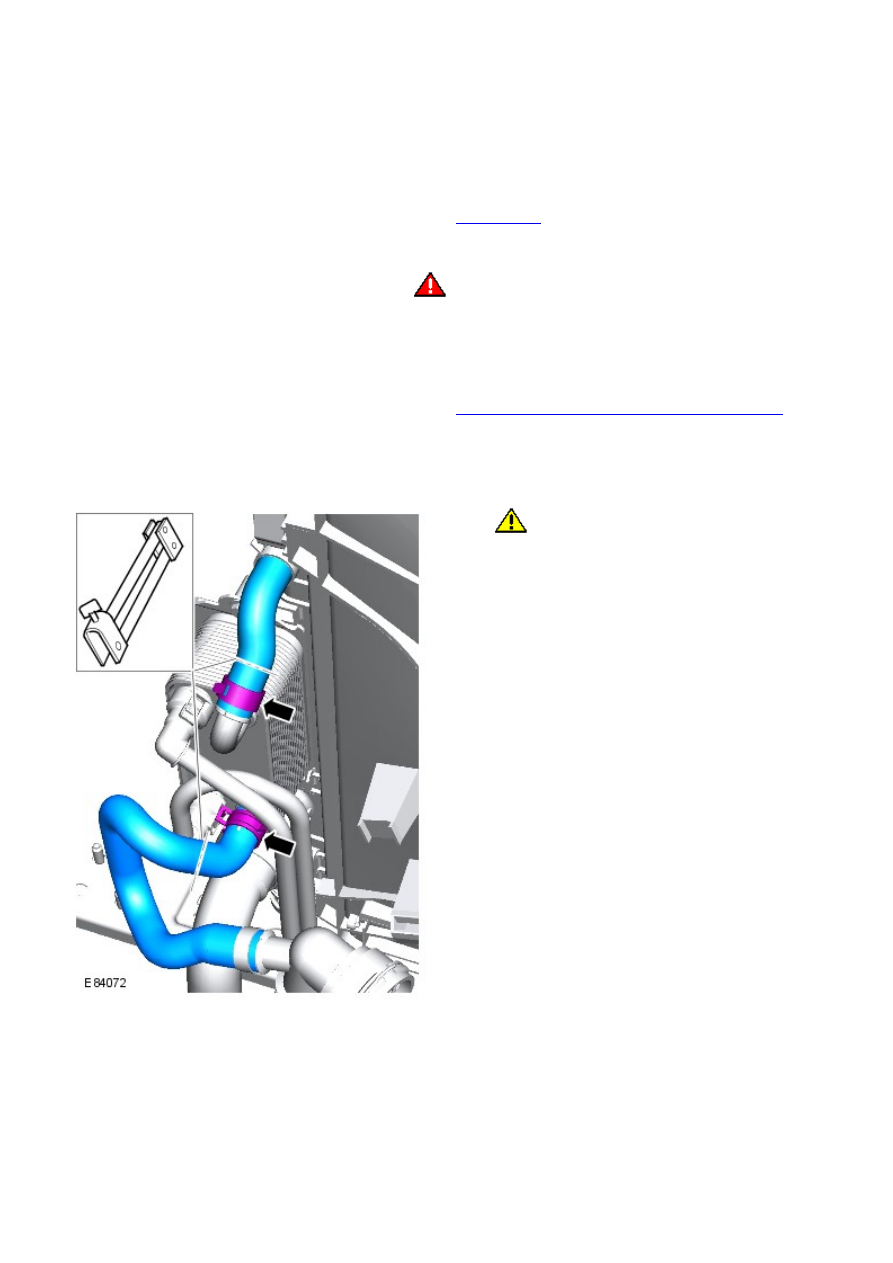

Disconnect the 2 transmission fluid cooler coolant
hoses.

5.

Release the automatic transmission fluid cooler.

6.

7. CAUTIONS:

 Be prepared to collect escaping fluids.

 Make sure that all openings are sealed.

 Discard the seals.

• NOTE: Do not disassemble further if the component is
removed for access only.

Remove the transmission fluid cooler.

7.

8. NOTE: Do not disassemble further if the component
is removed for access only.

8.

Installation

Install the fluid cooler hoses.

1.

Connect and secure the coolant hoses.

2.

Install the transmission fluid cooler.

Torque: 10 Nm

3.

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

4.

Refill the transmission with fluid.

Refer to:

Transmission Fluid Drain and Refill - I6 3.2L Petrol

 (307-01

Automatic Transmission/Transaxle, General Procedures).

5.

Transmission/Transaxle Cooling - Transmission Fluid CoolerTD4 2.2L Diesel

Removal and Installation

Removal

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Drain the transmission fluid.

Refer to:

Transmission Fluid Drain and Refill - TD4 2.2L Diesel

(307-01 Automatic Transmission/Transaxle, General Procedures).

3.

Clamp the relevant hoses, to minimise the coolant loss.

4.

5.

CAUTION: Be prepared to collect escaping

coolant.

Disconnect the 2 transmission fluid cooler coolant
hoses.

5.
