Frelander 2. Manual - part 338

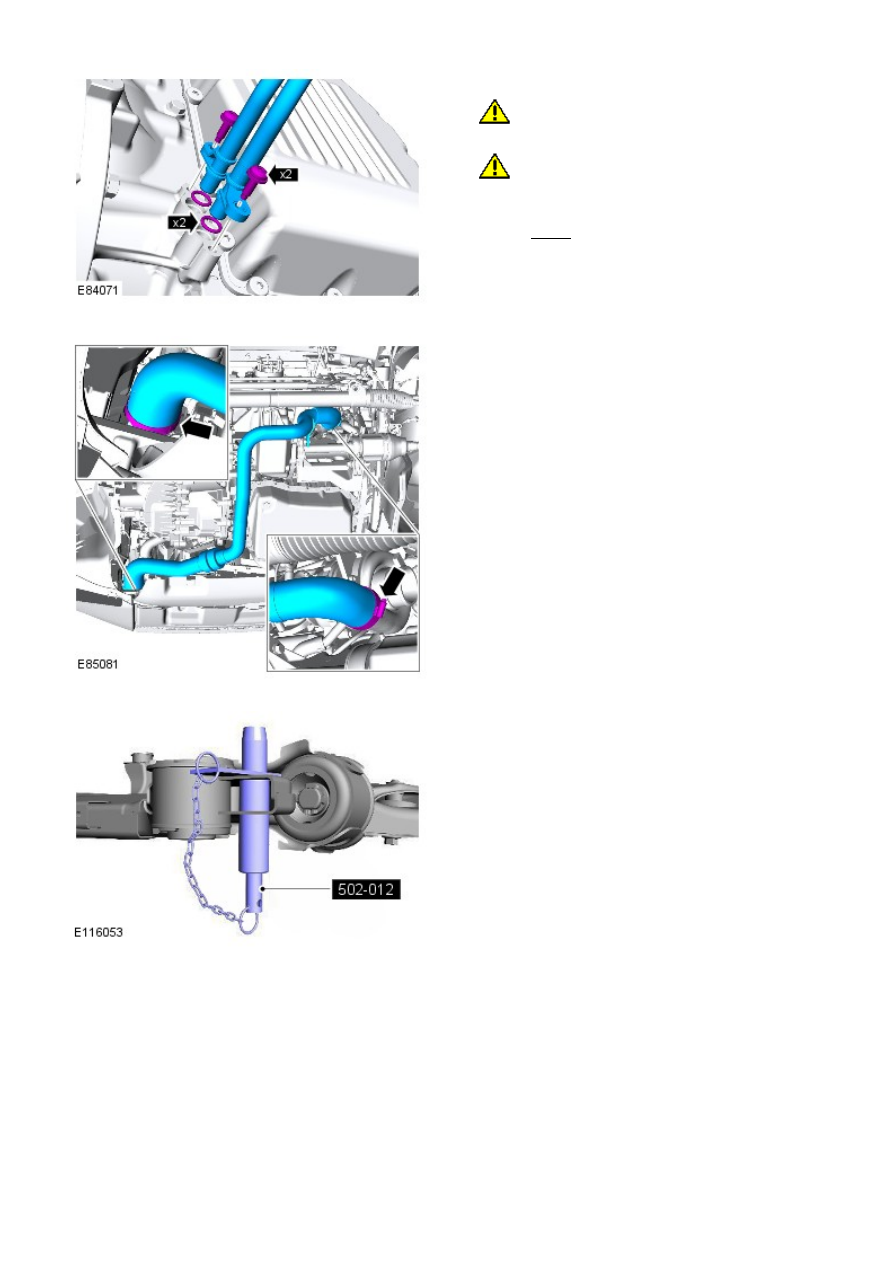

8. CAUTIONS:

 Make sure that the area around the component is

clean and free of foreign material.

 Install new o-ring seals

Connect the transmission fluid cooler lines.

Torque: 10 Nm

8.

Install the turbocharger outlet pipe.

9.

Install the alignment tool to the front subframe.

10.

Stage 1:
Stage 2:

Stage 1:
Stage 2:

11.

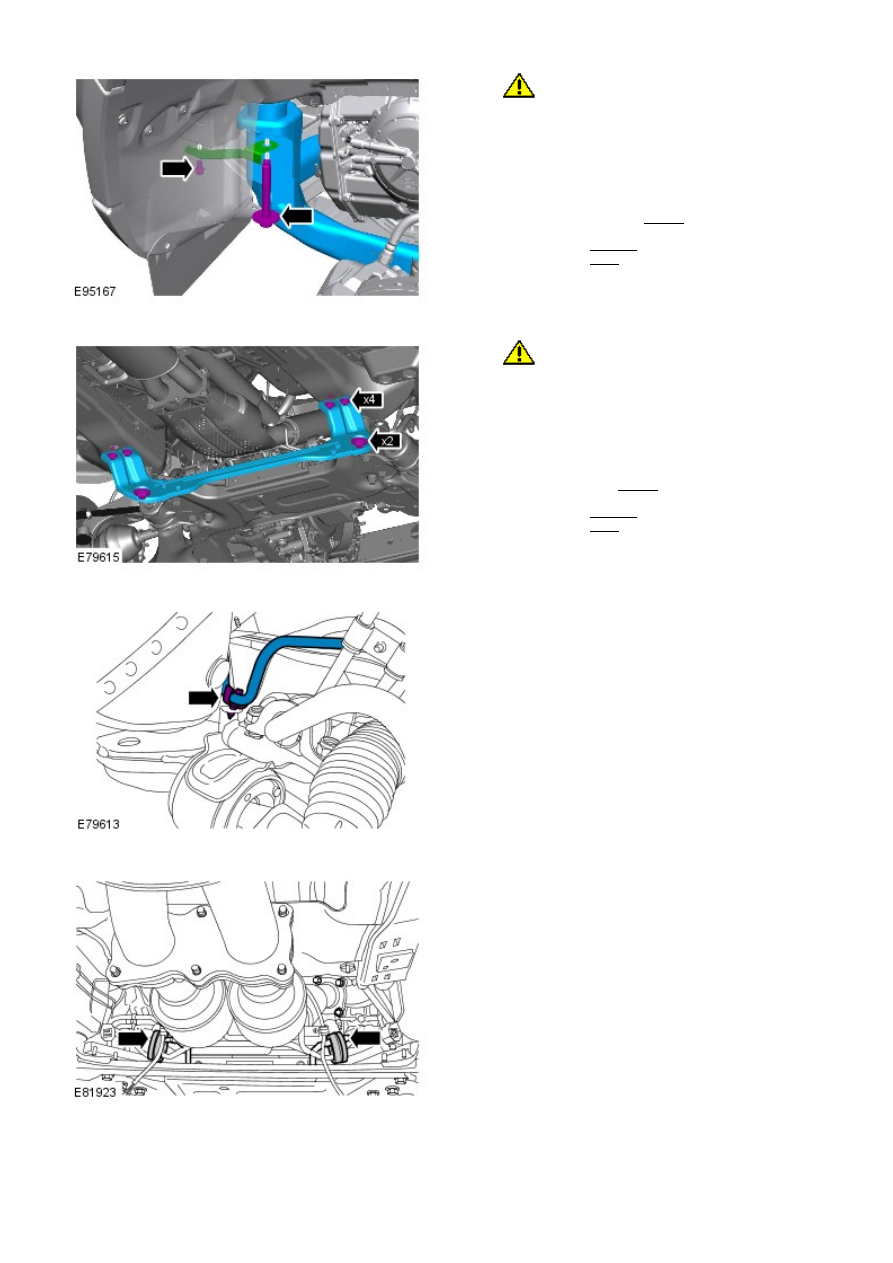

CAUTION: Make sure that new subframe bolts

are installed.

• NOTE: Install but do not fully tighten the front
subframe mounting bolts.

Install the front subframe.

Torque:

Support bracket bolts 25 Nm
Subframe bolts

140 Nm
240°

11.

12.

CAUTION: Make sure that new bolts are

installed.

• NOTE: Install but do not fully tighten the rear
subframe mounting bolts.

Install the subframe cross-brace.

Torque:

Cross brace bolts 45 Nm
Subframe bolts

140 Nm
240°

12.

Install the fuel line.

13.

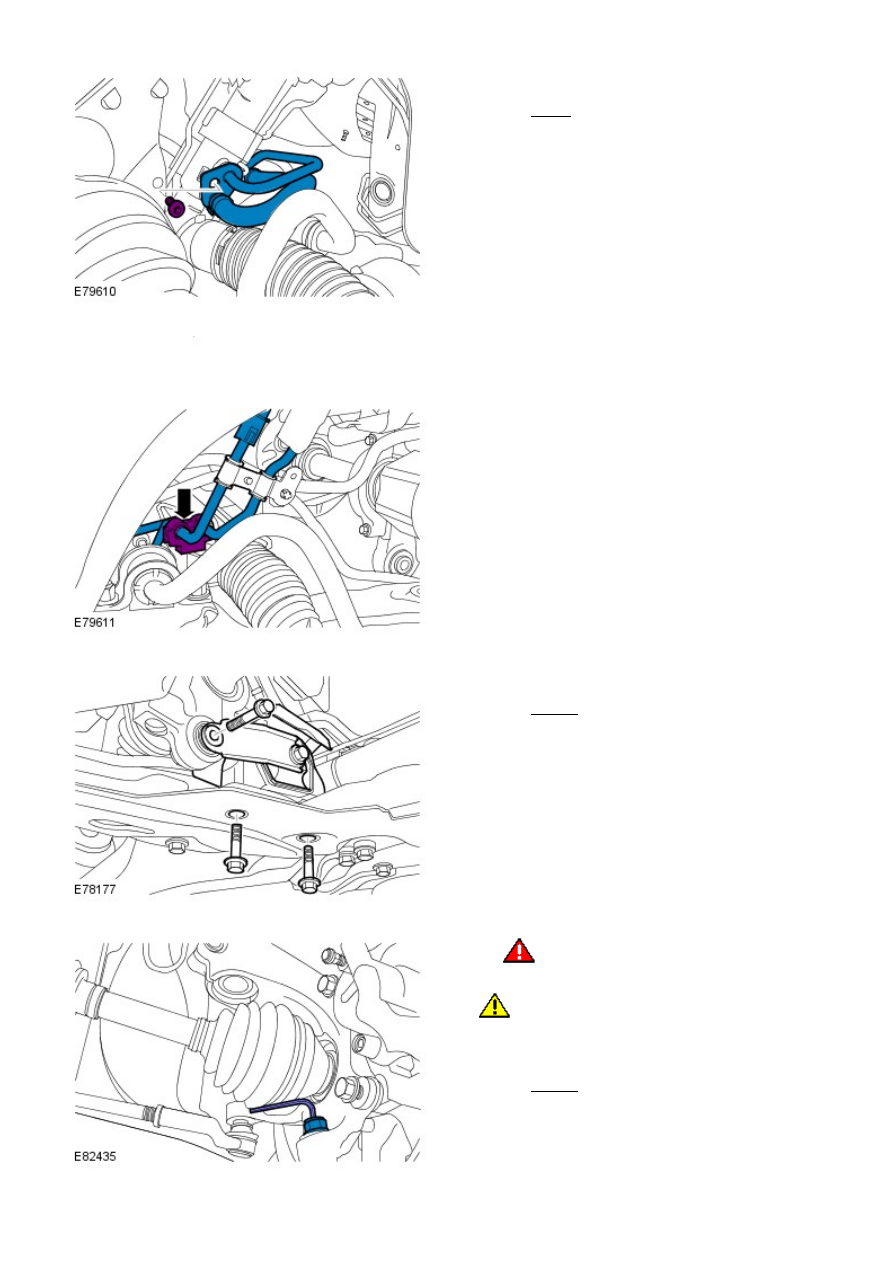

Secure the downpipe catalytic converter.

14.

Connect the steering gear pressure lines.

Torque: 25 Nm

15.

Secure the power steering lines.

16.

Install the lower support insulator.

Torque: 110 Nm

17.

18.

WARNING: Make sure that a new lower arm

ball joint nut is installed.

CAUTION: Make sure that the ball joint ball does

not rotate.

Install the lower arm ball joint

Torque: 110 Nm

18.

19.

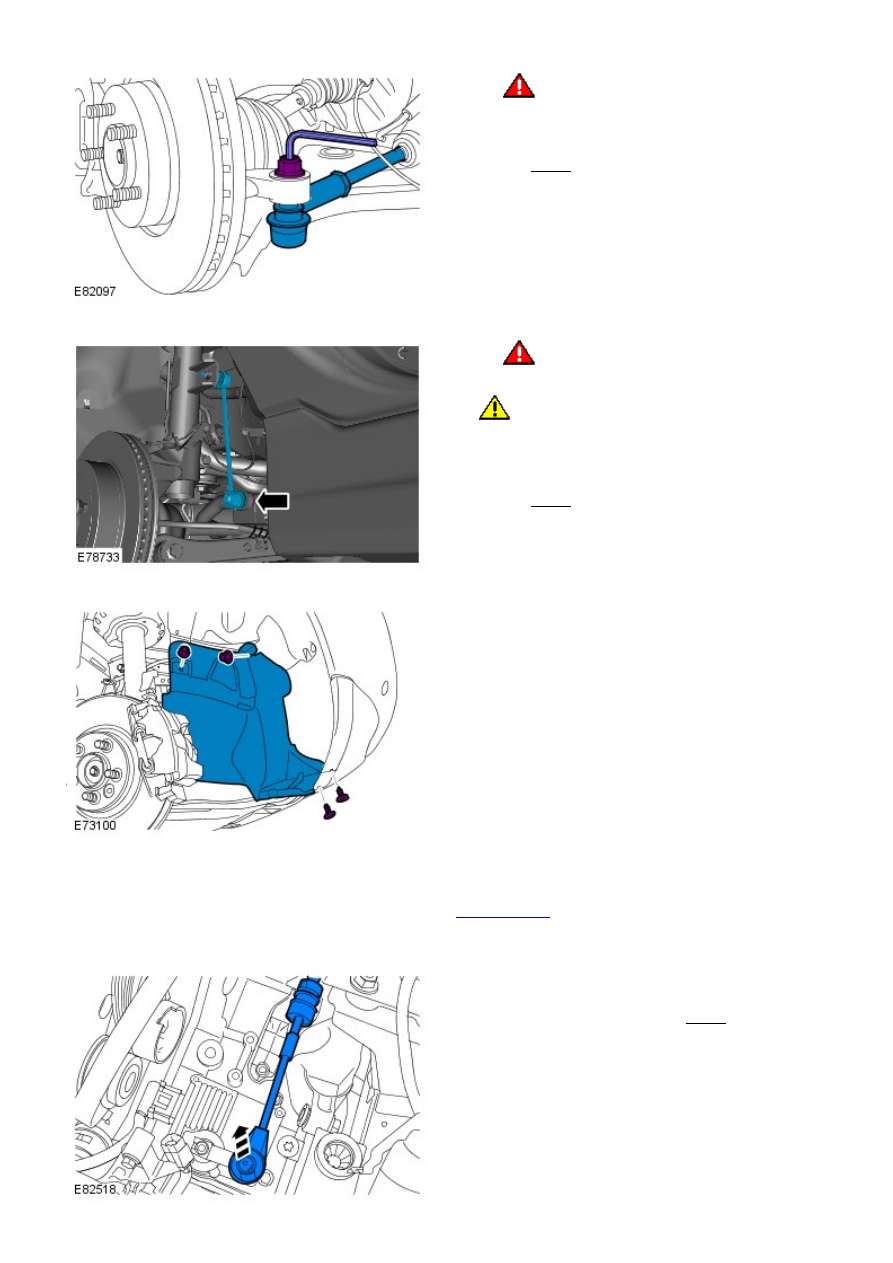

WARNING: Make sure that new nuts are

installed.

Connect the tie-rod end ball joints.

Torque: 80 Nm

19.

20.

WARNING: Make sure that new nuts are

installed.

CAUTION: Make sure that the ball joint ball does

not rotate.

Connect both front stabilizer bar links to the stabilizer
bar.

Torque: 55 Nm

20.

21. NOTE: RH illustration shown, LH is similar.

Install the LH fender splash shield extension panel.

21.

Install the front wheels and tires.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

22.

Install the towing eye cover.

Torque:

Bumper cover securing bolts 10 Nm

23. Secure and connect the selector lever cable.

24.
