Automatic Transmission/Transaxle - Torque Converter SealI6 3.2L Petrol

Removal and Installation

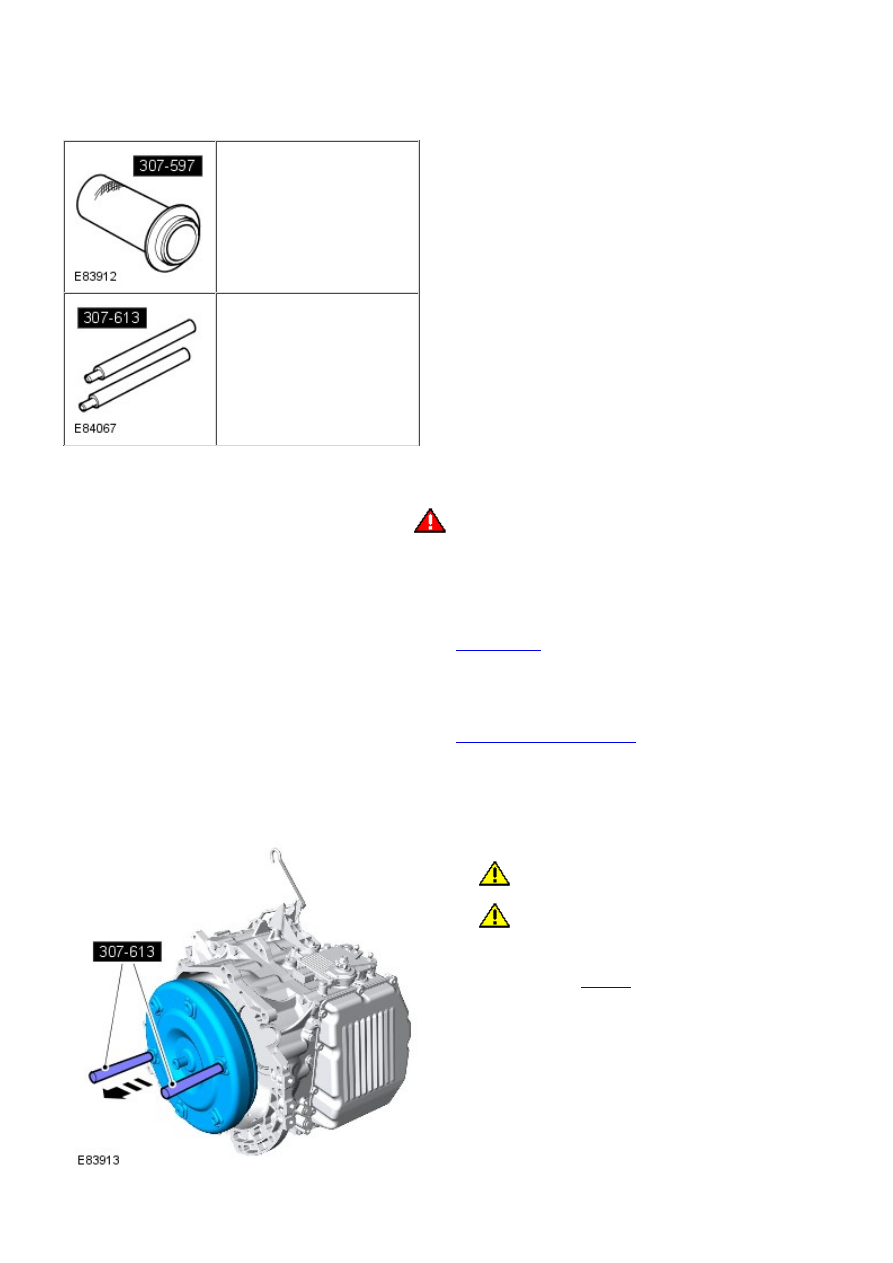

Special Tool(s)

307-597
Installer, Torque Converter Seal

307-613
Holding Pins, Torque Converter

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Remove the transmission and converter.

Refer to:

Transmission - I6 3.2L Petrol

 (307-01 Automatic

Transmission/Transaxle, Removal).

3.

Remove the torque converter retainer.

4.

5. CAUTIONS:

 Be prepared to collect escaping oil.

 Make sure that all openings are sealed.

Remove the torque converter.

Special Tool(s):

307-613

5.

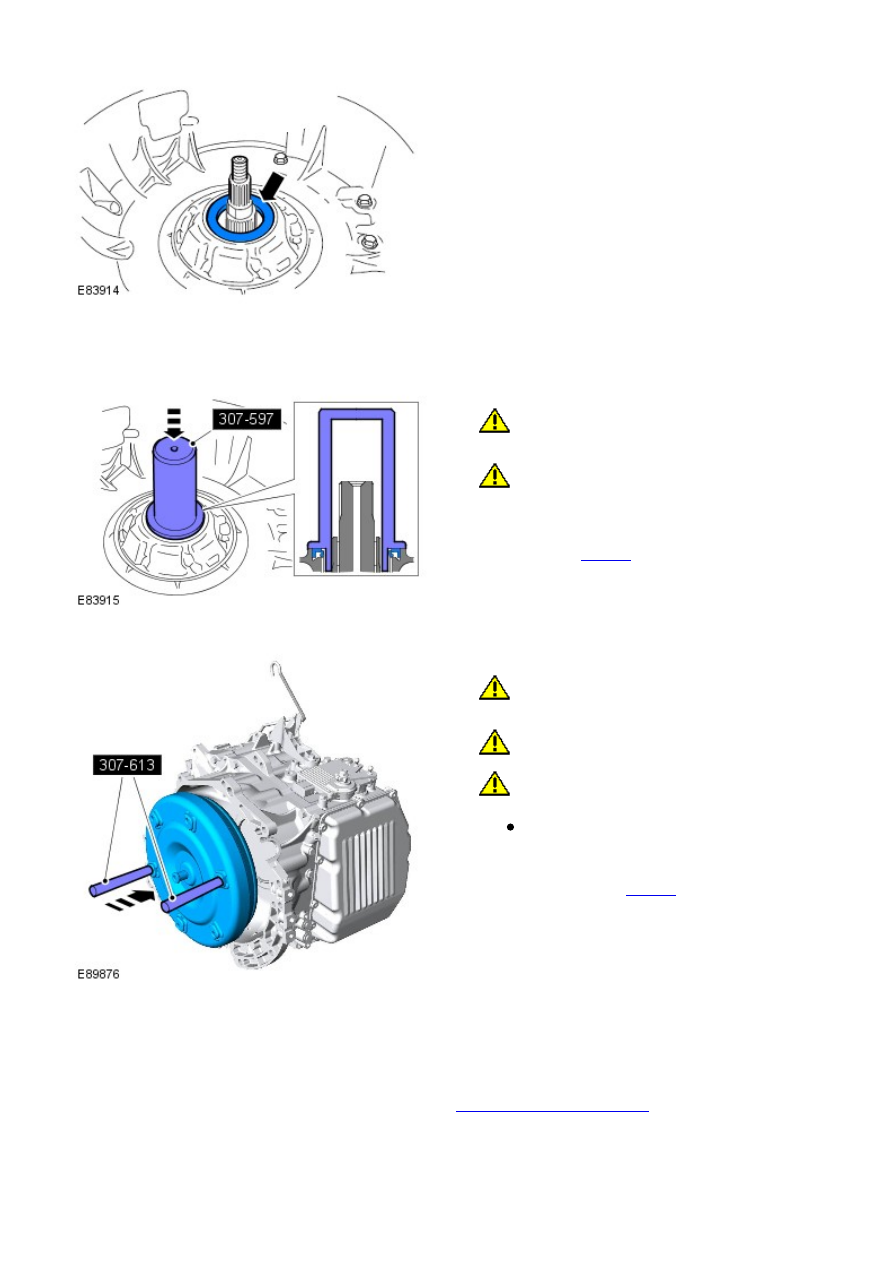

Carefully remove and discard the torque converter fluid
seal.

6.

Installation

1. CAUTIONS:

 Extreme cleanliness must be exercised when

handling this component.

 Make sure that the mating faces are clean and

free of foreign material.

Install a new torque converter fluid seal.

Special Tool(s):

307-597

1.

2. CAUTIONS:

 Make sure that the mating faces are clean and

free of foreign material.

 Take extra care when handling the component.

 Align the torque converter and oil pump drive

before installing the torque converter.

W hile installing the torque converter, carefully
rotate the torque converter until the oil pump
drive engages.

Special Tool(s):

307-613

2.

Install the torque converter retainer.

3.

Install the transmission and converter.

Refer to:

Transmission - I6 3.2L Petrol

 (307-01 Automatic

Transmission/Transaxle, Removal).

4.

Connect the battery ground cable and install the cover.

5.

Automatic Transmission/Transaxle - Torque Converter SealTD4 2.2L Diesel

Removal and Installation

Special Tool(s)

307-597
Installer, Torque Converter Seal

307-613
Holding Pins, Torque Converter

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Remove the transmission and converter.

Refer to:

Transmission - TD4 2.2L Diesel

 (307-01 Automatic

Transmission/Transaxle, Installation).

3.

Remove the torque converter retainer.

4.

5. CAUTIONS:

 Be prepared to collect escaping oil.

 Make sure that all openings are sealed.

Remove the torque converter.

Special Tool(s):

307-613

5.

Carefully remove and discard the torque converter fluid
seal.

6.

Installation

1. CAUTIONS:

 Extreme cleanliness must be exercised when

handling this component.

 Make sure that the mating faces are clean and

free of foreign material.

Install a new torque converter fluid seal.

Special Tool(s):

307-597

1.

2. CAUTIONS:

 Make sure that the mating faces are clean and

free of foreign material.

 Take extra care when handling the component.

 Align the torque converter and oil pump drive

before installing the torque converter.

W hile installing the torque converter, carefully
rotate the torque converter until the oil pump
drive engages.

Special Tool(s):

307-613

2.

Install the torque converter retainer.

3.

Install the transmission and converter.

Refer to:

Transmission - TD4 2.2L Diesel

 (307-01 Automatic

Transmission/Transaxle, Installation).

4.

Connect the battery ground cable and install the cover.

5.
