Frelander 2. Manual - part 326

Torque: 40 Nm

Install the air cleaner housing.

Refer to:

Air Cleaner

 (303-12B Intake Air Distribution and Filtering -

TD4 2.2L Diesel, Removal and Installation).

17.

Connect the Land Rover approved diagnostic equipment. Start and
run the engine.

18.

Using the diagnostic equipment to monitor the transmission fluid
temperature, allow the temperature to reach 60 degrees C.

19.

Move the selector lever from 'P' through all the gear positions,
pausing in each gear position for 2-3 seconds and return to the 'P'
position.

20.

Raise the vehicle.

21.

22.

WARNING: Wear protective gloves.

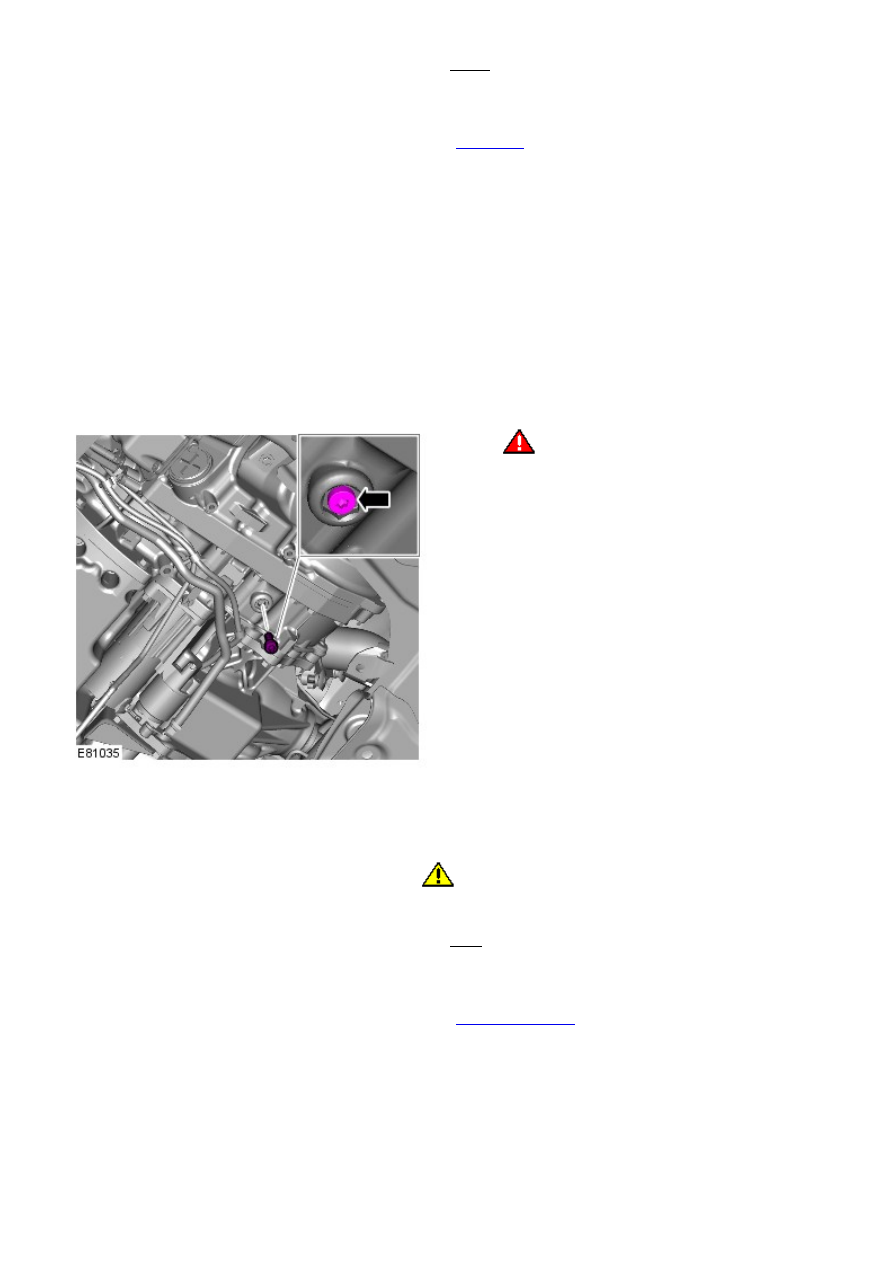

Remove the transmission fluid level plug.

22.

W ith the engine running a small amount of fluid should drip out of
the level plug.

23.

24.

CAUTION: A new O-ring seal is to be installed.

Install the transmission fluid level plug.

Torque: 7 Nm

24.

Install the front undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

25.

Automatic Transmission/Transaxle - Transmission Fluid Level CheckTD4
2.2L Diesel

General Procedures

WARNING: Observe due care when draining, as the fluid can be very hot.

Ensure that the automatic transmission is in 'P' and the handbrake is
fully applied.

1.

Clean the area around the transmission fluid filler plug.

2.

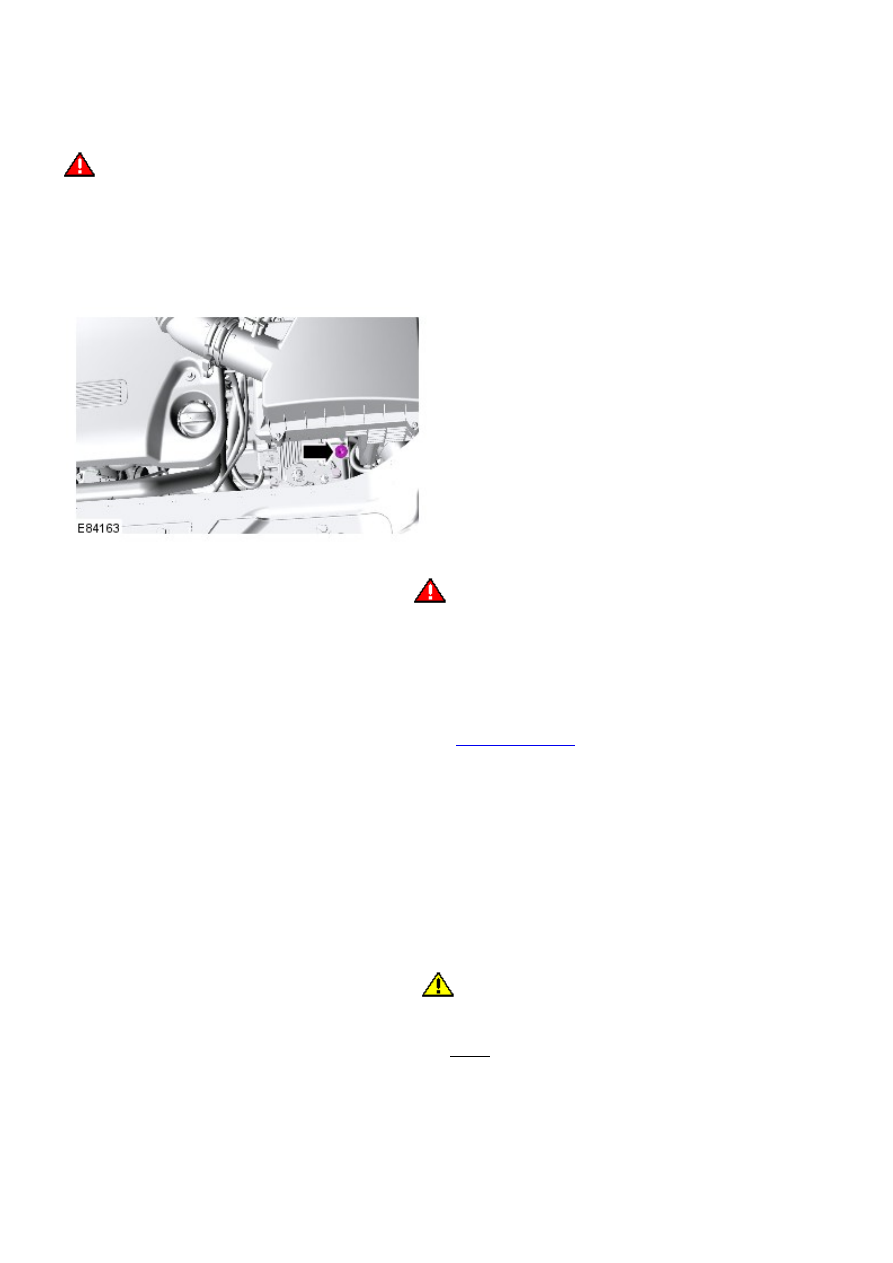

Remove the transmission fluid filler plug.

3.

4.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

• NOTE: Make sure that the vehicle is standing on a level surface.

Raise and support the vehicle.

4.

Remove the front undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

5.

Clean the area around the transmission fluid level plug.

6.

Place a container under the transmission.

7.

Lower the vehicle.

8.

Add 0.5 litres of transmission fluid.

9.

10.

CAUTION: A new O-ring seal is to be installed.

Install the transmission fluid filler plug.

Torque: 40 Nm

10.

Connect the Land Rover approved diagnostic equipment. Start and
run the engine.

11.

Using the diagnostic equipment to monitor the transmission fluid
temperature, allow the temperature to reach 60 degrees C.

12.

Move the selector lever from 'P' through all the gear positions,
pausing in each gear position for 2-3 seconds and return to the 'P'
position.

13.

Raise the vehicle.

14.

15. NOTE: The fluid level plug and drain plug both use
the same point on the transmission. The inner plug is
the level indication and the outer plug is to drain the
fluid.

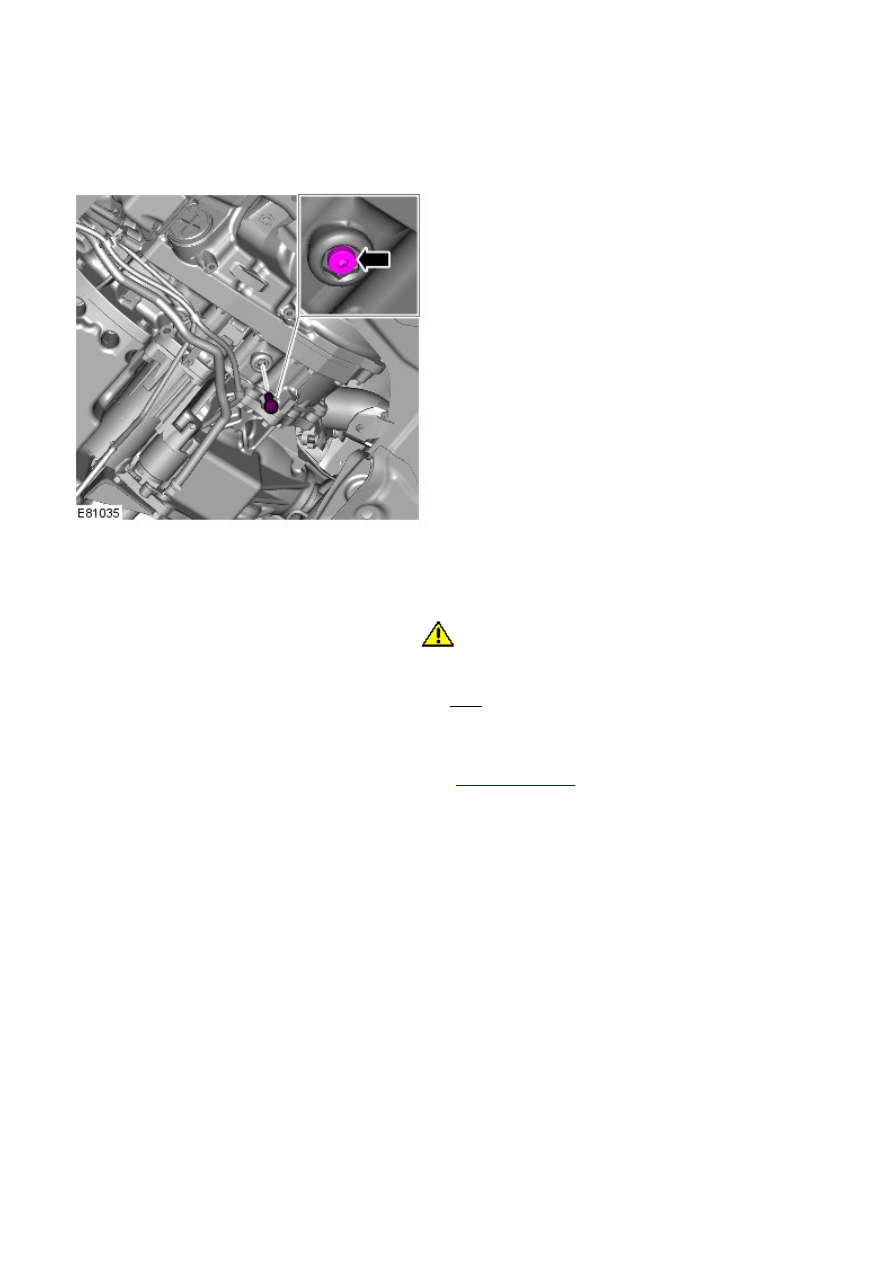

Remove the transmission fluid level plug.

15.

W ith the engine running a small amount of fluid should drip out of
the level plug.

16.

17.

CAUTION: A new O-ring seal is to be installed.

Install the transmission fluid level plug.

Torque: 7 Nm

17.

Install the front undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

18.

Automatic Transmission/Transaxle - Transmission Fluid Drain and RefillTD4
2.2L Diesel

General Procedures

WARNING: Observe due care when draining, as the fluid can be very hot.

Ensure that the automatic transmission is in 'P' and the handbrake is
fully applied.

1.

Clean the area around the transmission fluid filler plug.

2.

Remove the transmission fluid filler plug.

3.

4.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

• NOTE: Make sure that the vehicle is standing on a level surface.

Raise and support the vehicle.

4.

Remove the front undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

5.

Clean the area around the transmission fluid level and drain plugs.

6.

Place a container under the transmission.

7.
