Frelander 2. Manual - part 299

Torque: 10 Nm

5.

Torque: 10 Nm

6.

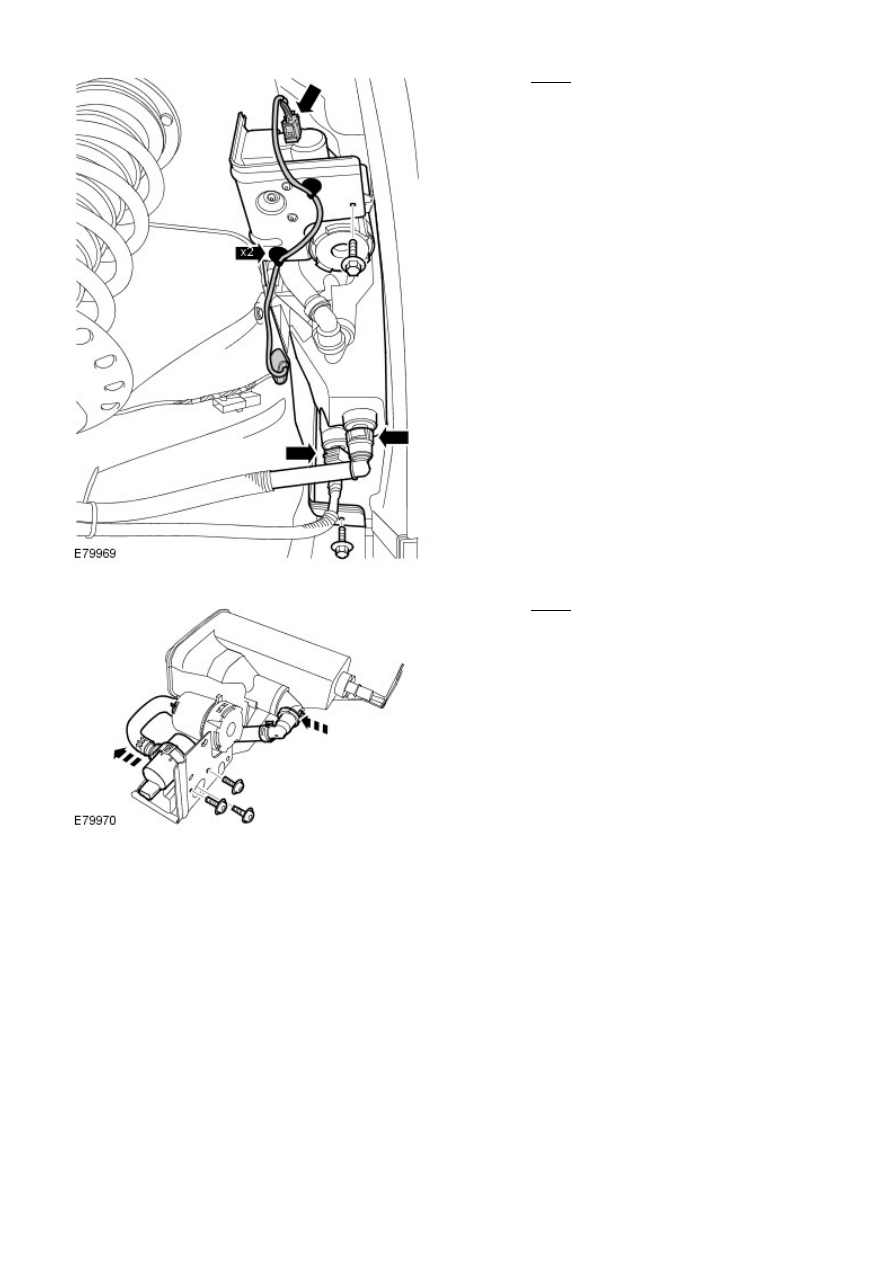

Installation

To install, reverse the removal procedure.

1.

Electronic Engine Controls - I6 3.2L Petrol -

Item

Specification

Heated oxygen sensor (H02S)
removal*

Apply W D40 or equivalent

Heated oxygen sensor (H02S)
threads

Apply suitable high temperature anti-seize compound to threads of sensor (Castrol
Optimol)

* Apply to area around sensor threads prior to attempting to remove sensor

General Specification

Item

Specification

Engine management system:
Make

Denso

Camshaft position sensor:
Make

Denso

Type

MRE (hall affect)

Crankshaft position sensor:
Make

Denso

Type

Variable reluctance

Torque Specifications

Description

Nm

lb-ft

Camshaft position (CMP) sensor bolt+

10

7

Catalyst monitor sensor

45

33

Catalyst monitor sensor harness support bolt

6

5

Crankshaft position (CKP) sensor Torx bolt

10

7

Engine control module (ECM) bracket bolts

6

4

Flywheel sensor bolt

10

7

Flywheel sensor bracket screws

10

7

Fuel rail pressure sensor

6

5

Heated oxygen sensor (H02S)++

45

33

Knock sensor retaining bolt

20

14

Mass air flow (MAF) sensor Torx screws

2

1

+ Apply clean engine oil to a new CMP sensor O-ring seal

++ Apply anti-seize lubricant to threads of sensor - See Lubricants

Electronic Engine Controls - I6 3.2L Petrol - Electronic Engine Controls

Description and Operation

COMPONENT LOCATION SHEET 1 OF 2

Item

Part Number

Description

1

-

Heated Oxygen Sensor (HO2S) Pre-catalyst

2

-

HO2S Pre-catalyst

3

-

Variable Camshaft Timing (VCT) solenoid

4

-

Mass Air Flow (MAF) sensor

5

-

Camshaft Profile Switching (CPS) solenoid - rear

6

-

Plenum variable intake manifold valve

7

-

Intake tract variable intake manifold valve

8

-

Engine Coolant Temperature (ECT) sensor

9

-

Engine oil level/temperature sensor

10

-

Engine Control Module (ECM)

11

-

Camshaft Position (CMP) sensor (2 off)

12

-

Fuel rail temperature/pressure sensor

13

-

Knock sensors (2 off)

14

-

Crankshaft Position (CKP) sensor

15

-

Electric throttle

16

-

Purge valve

17

-

Manifold Absolute Pressure (MAP) sensor

18

-

Injectors (6 off)

19

-

CPS solenoid - Front

20

-

Ignition coil (6 off)

21

-

HO2S Post-catalyst

22

-

HO2S Post-catalyst

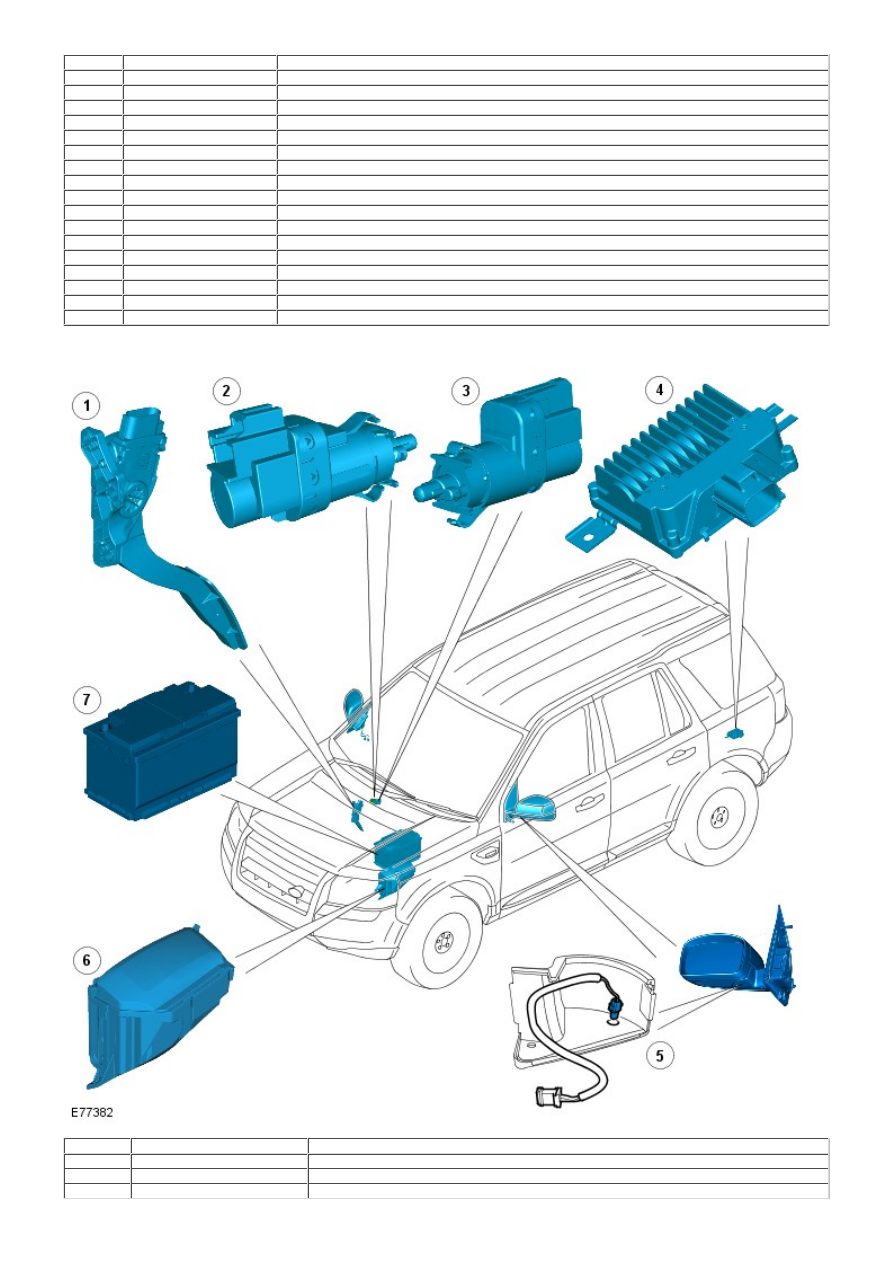

COMPONENT LOCATION SHEET 2 OF 2

Item

Part Number

Description

1

-

Accelerator Pedal Position (APP) sensor

2

-

Speed control inhibitor switch

3

-

Stop lamp switch
