Engine Emission Control - TD4 2.2L Diesel - Valve Cover Vent Oil Separator

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

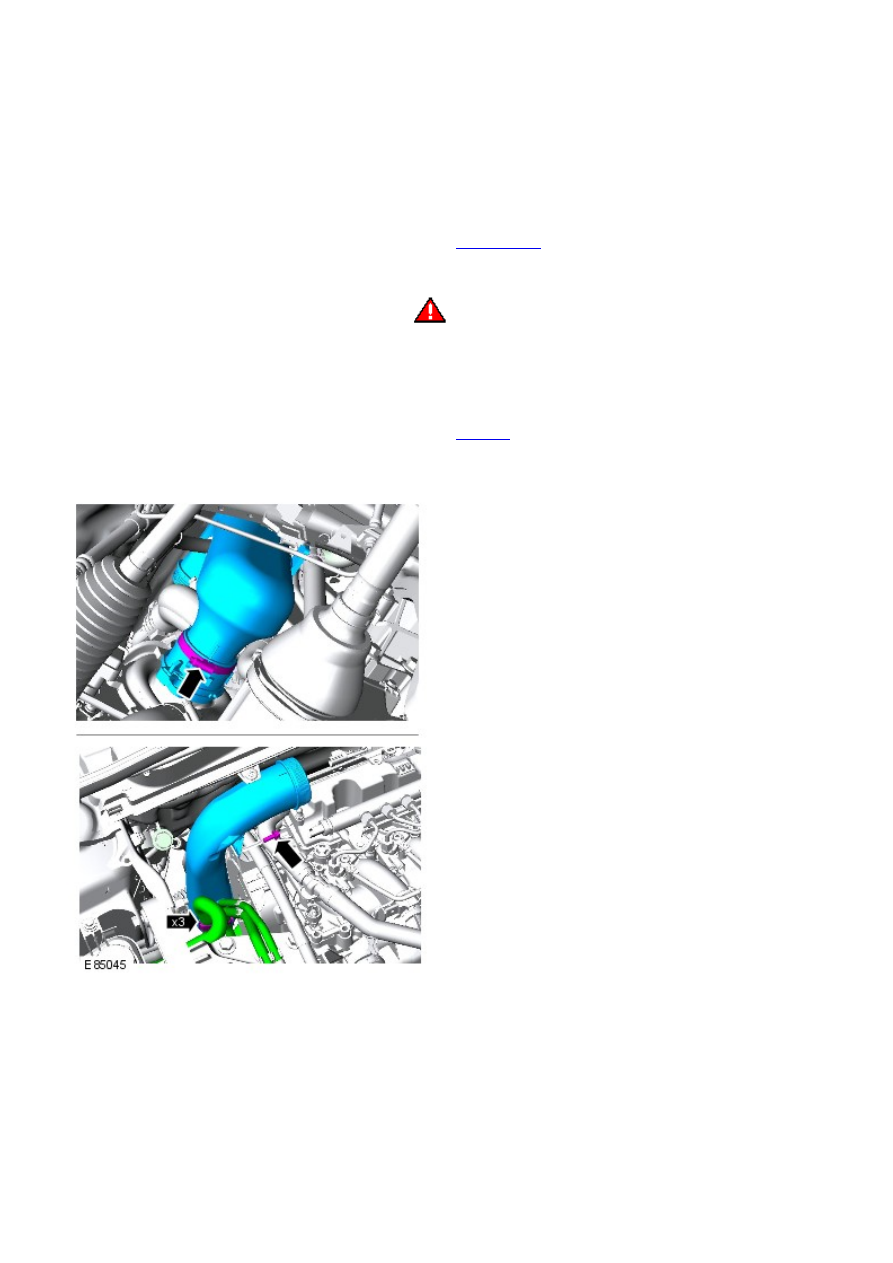

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the fuel rail.

Refer to:

Fuel Rail

 (303-04B Fuel Charging and Controls - TD4 2.2L

Diesel, Removal and Installation).

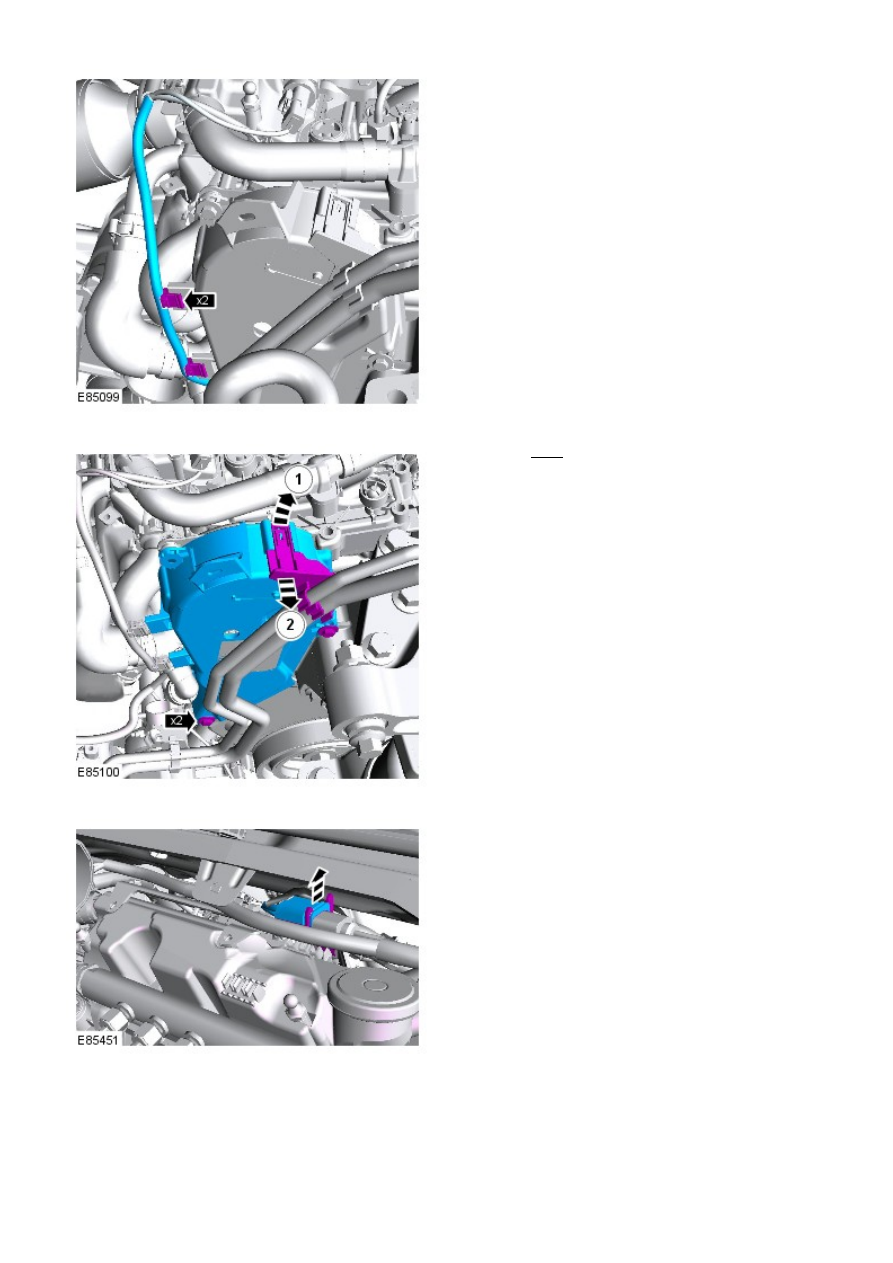

3.

4.

5.

Torque: 6 Nm

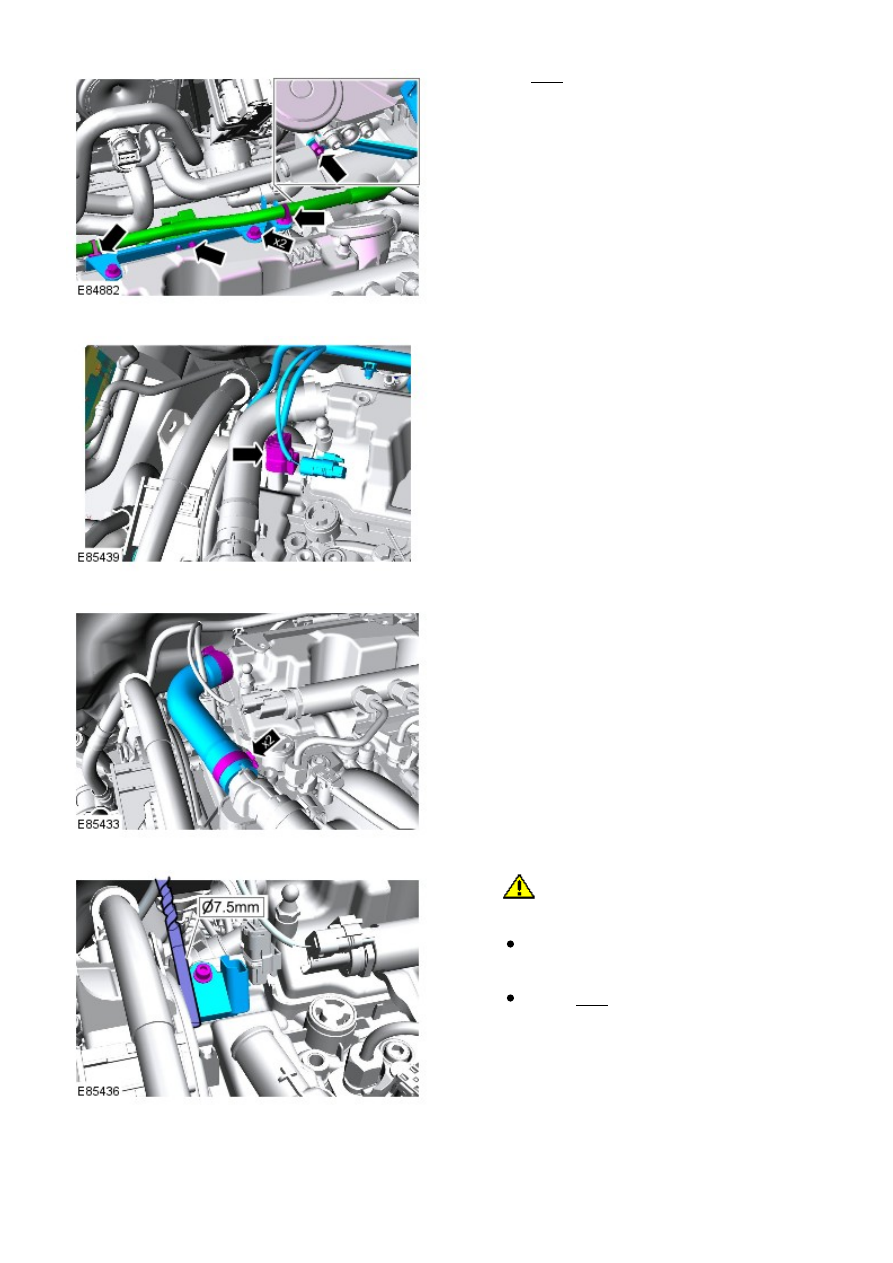

6.

7.

Torque: 8 Nm

8.

9.

Remove and discard the hose clips.

10.

11.

CAUTION: Incorrect installation of the

camshaft position (CMP) sensor could result in engine
damage.

Insert a 7.5 mm diameter drill between the
valve cover and the CMP sensor as shown, to
achieve the correct alignment of the CMP
sensor.
Torque: 4 Nm

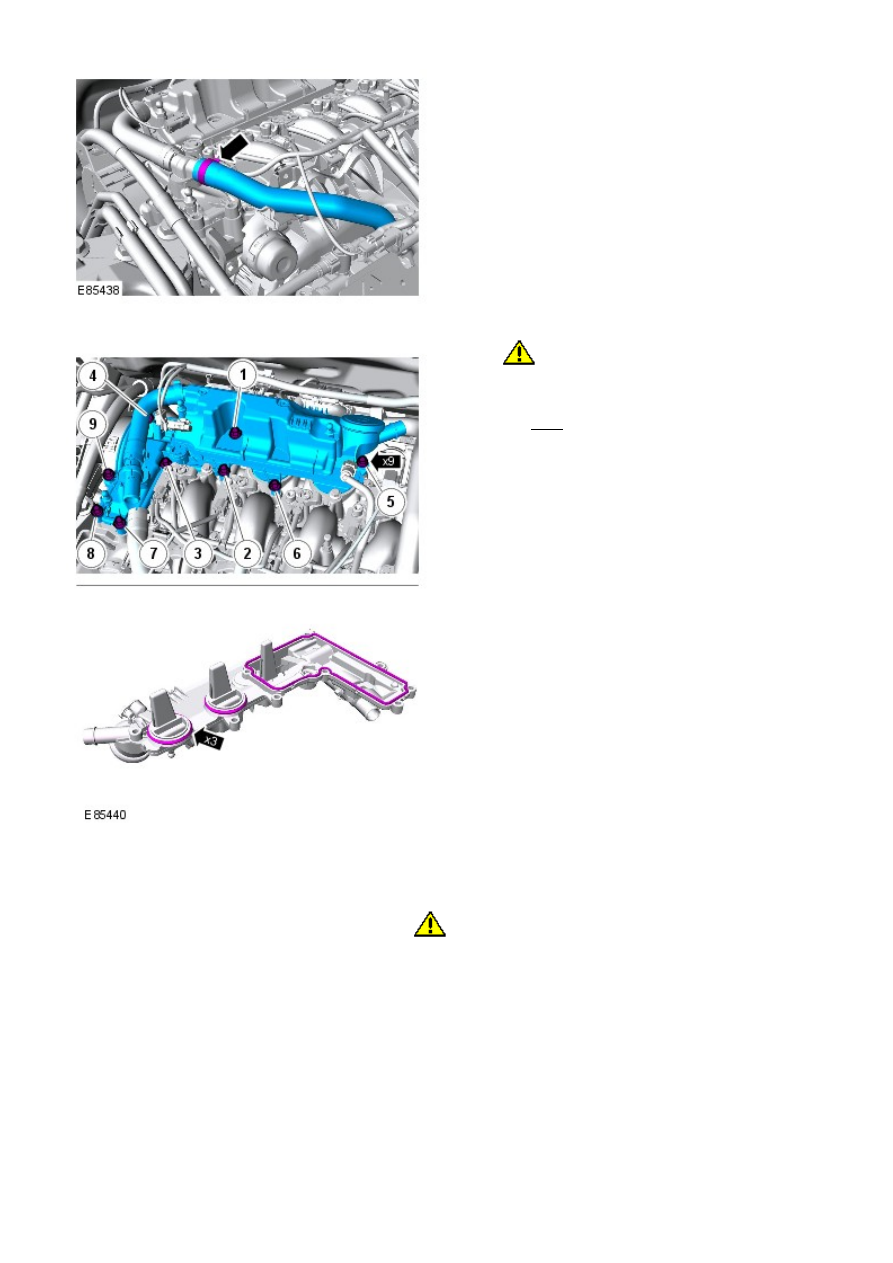

11.

Remove and discard the hose clip.

12.

13.

CAUTION: Tighten the bolts in the sequence

shown.

• NOTE: Remove and discard the O-ring seals.

Torque: 9 Nm

13.

Installation

1.

CAUTION: Make sure that the mating faces are clean and

free of corrosion and foreign material.

To install, reverse the removal procedure.

1.
