Frelander 2. Manual - part 221

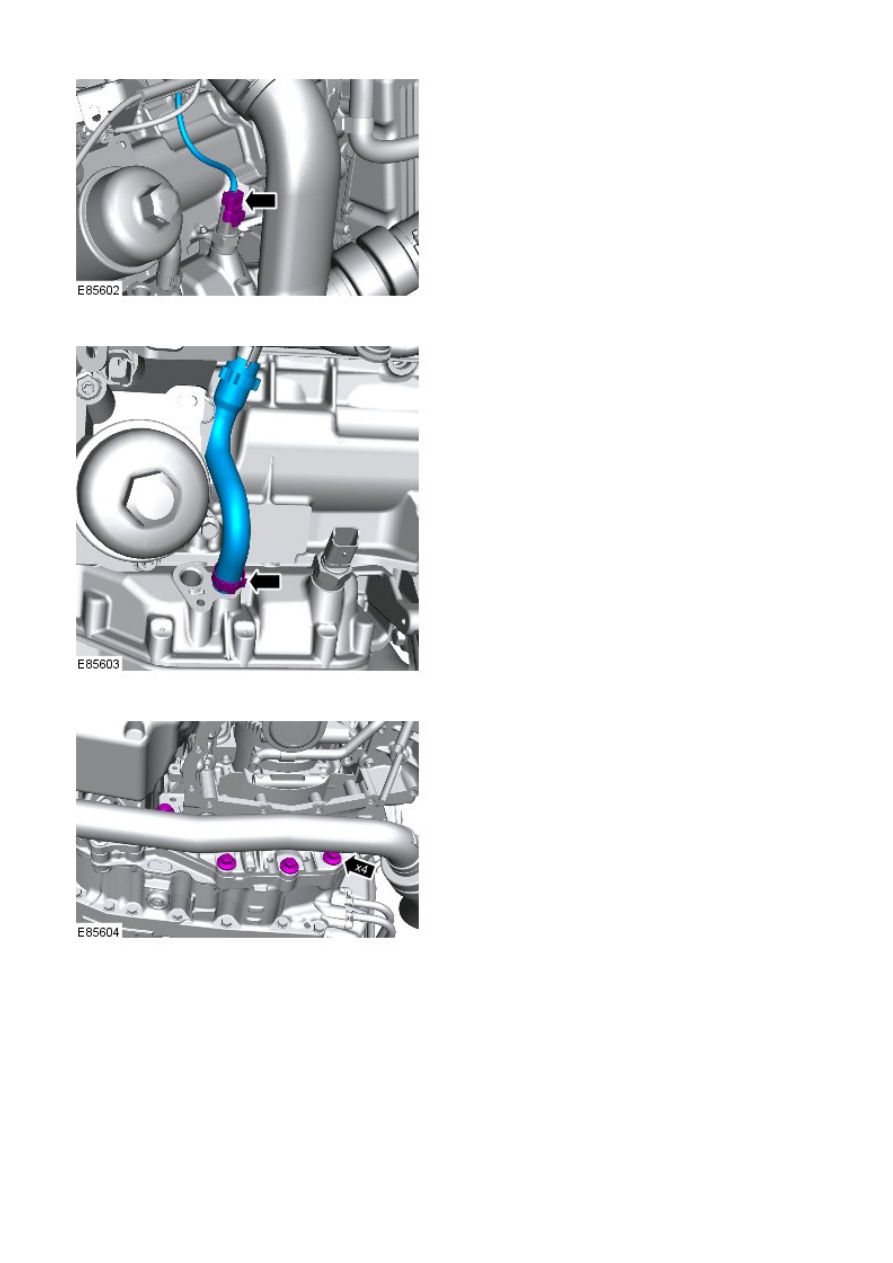

Disconnect the oil level sensor electrical sensor.

5.

Release the crankcase vent oil separator drain tube.

6.

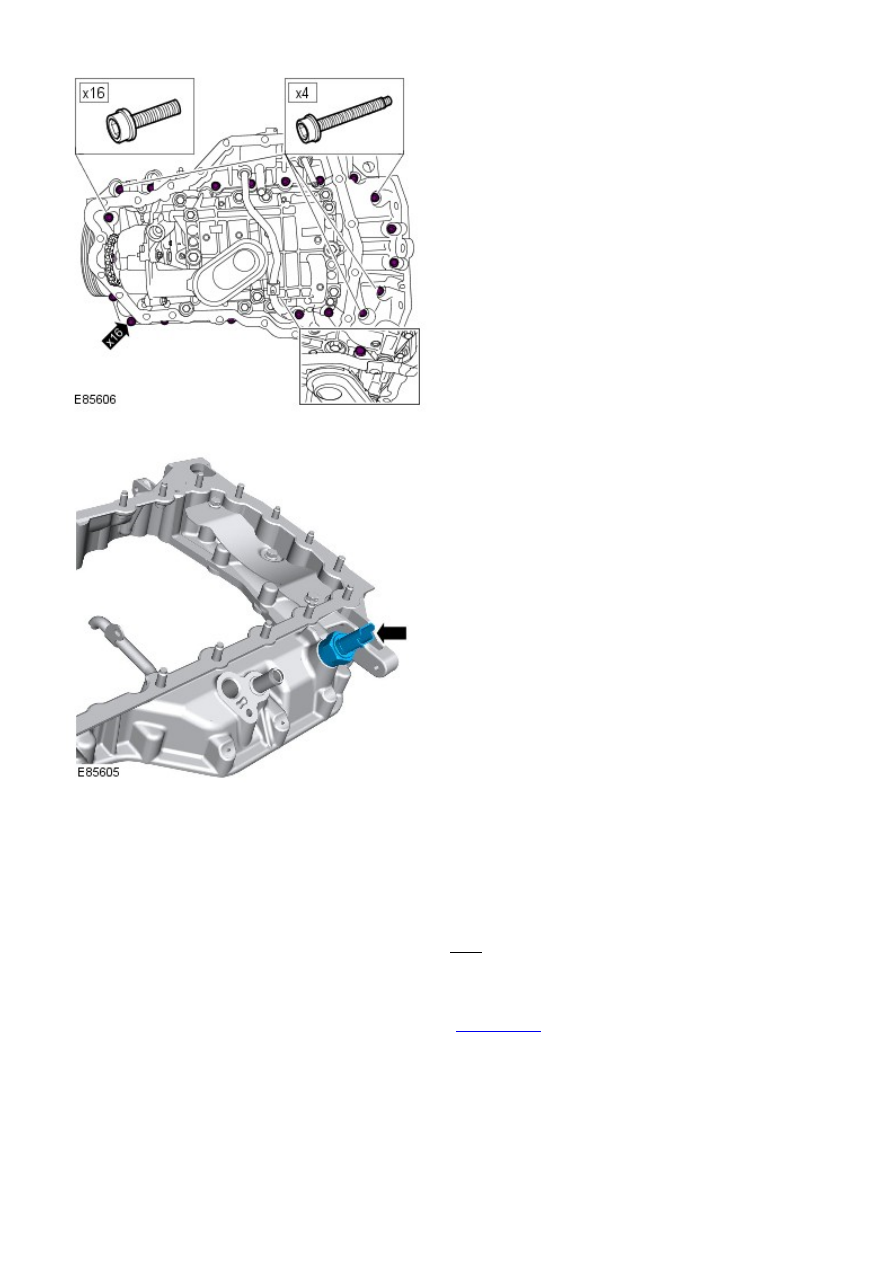

Remove the 4 transmission bolts.

7.

Remove the oil pan extension panel.

8.

Remove the oil level sensor.

9.

Remove the gasket.

10.

Installation

Install the oil level sensor.

Torque: 8 Nm

1.

For sealant specification, refer to the specifications section.

Refer to:

Specifications

 (303-01B Engine - TD4 2.2L Diesel,

Specifications).

2.

Stage 1:
Stage 2:

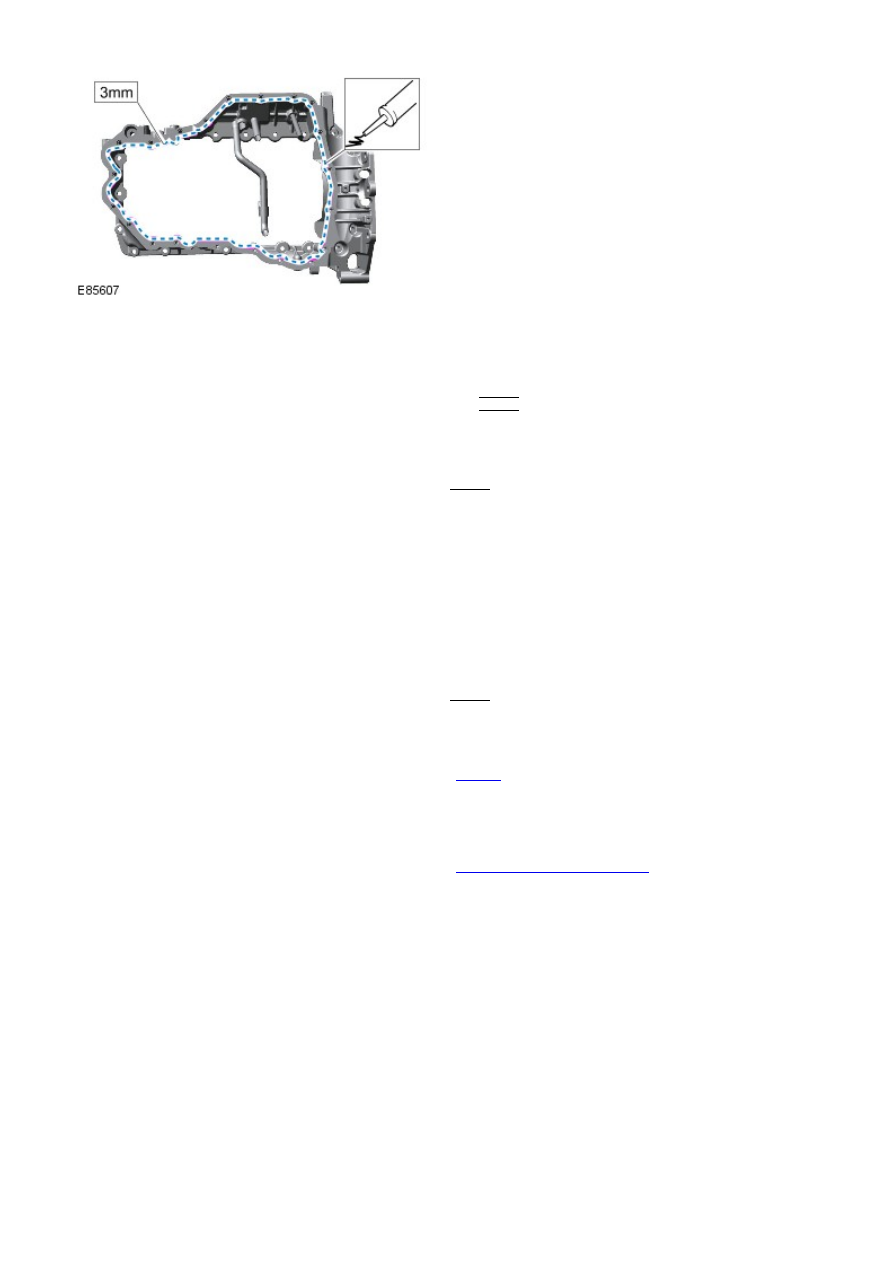

Apply a bead of sealant, 3 mm diameter, to the area
indicated.

3.

Install the oil pan extension panel.

Torque:

10 Nm
16 Nm

4.

Install the transmission retaining bolts.

Torque: 47 Nm

5.

Connect the crankcase vent oil separator drain tube.

6.

Connect the oil level sensor electrical connector.

7.

Install the dipstick.

8.

Install the dipstick tube.

Torque: 10 Nm

9.

Install the oil pan.

Refer to:

Oil Pan

 (303-01B Engine - TD4 2.2L Diesel, Removal and

Installation).

10.

Install the engine cover.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

11.

Engine - TD4 2.2L Diesel - Flywheel

Removal and Installation

Removal

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the pressure plate and clutch disc.

Refer to:

Clutch Disc and Pressure Plate

 (308-01 Clutch, Removal

and Installation).

3.

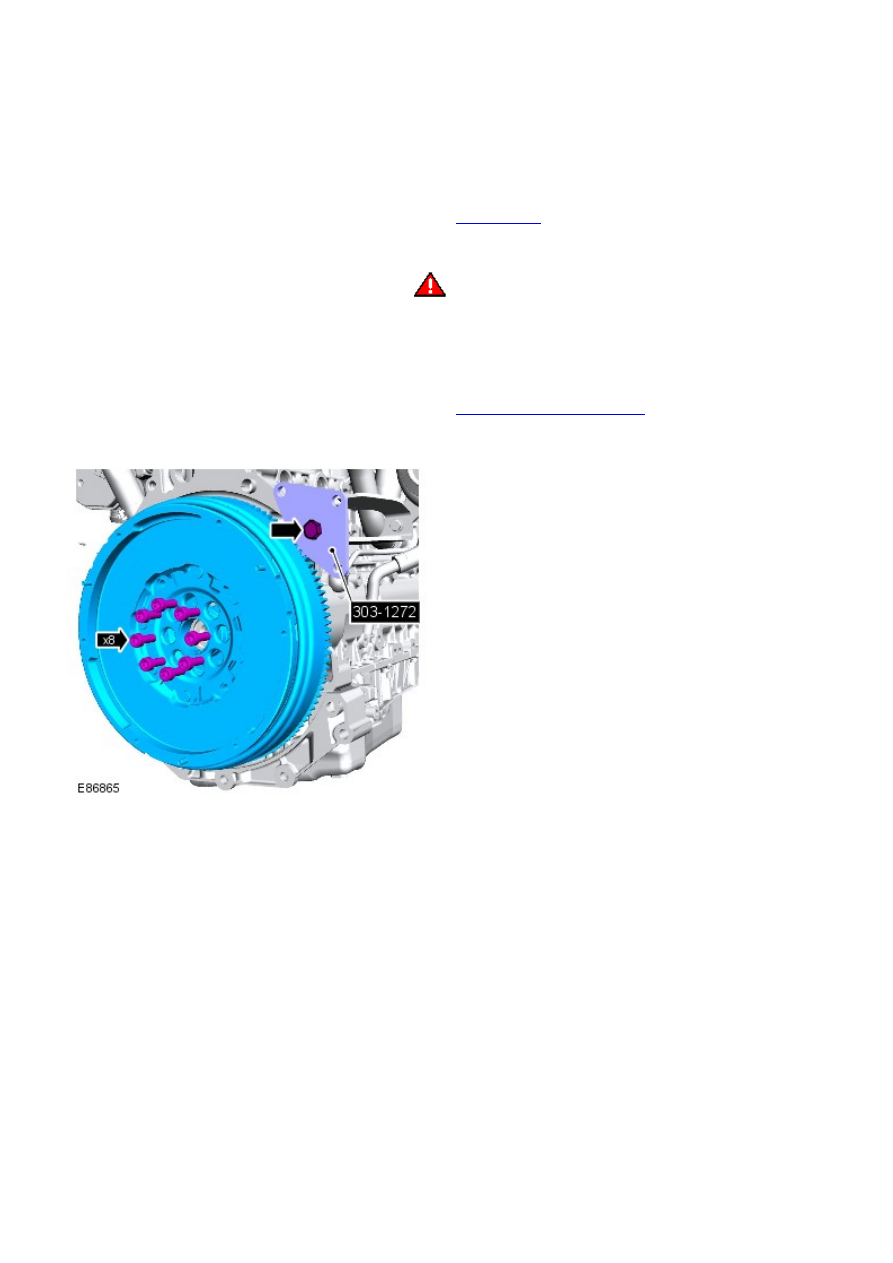

4. NOTE: Restrain the flywheel.

4.

Installation
