Frelander 2. Manual - part 216

Engine - TD4 2.2L Diesel - Cylinder Head

Removal and Installation

Removal

• NOTE: The valve cover and cylinder head is machined as an assembly and cannot be serviced separately.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the exhaust manifold.

Refer to:

Exhaust Manifold

 (303-01B Engine - TD4 2.2L Diesel,

Removal and Installation).

3.

Remove the camshafts.

Refer to:

Camshafts

 (303-01B Engine - TD4 2.2L Diesel, Removal

and Installation).

4.

Remove the thermostat.

Refer to:

Thermostat

 (303-03B Engine Cooling - TD4 2.2L Diesel,

Removal and Installation).

5.

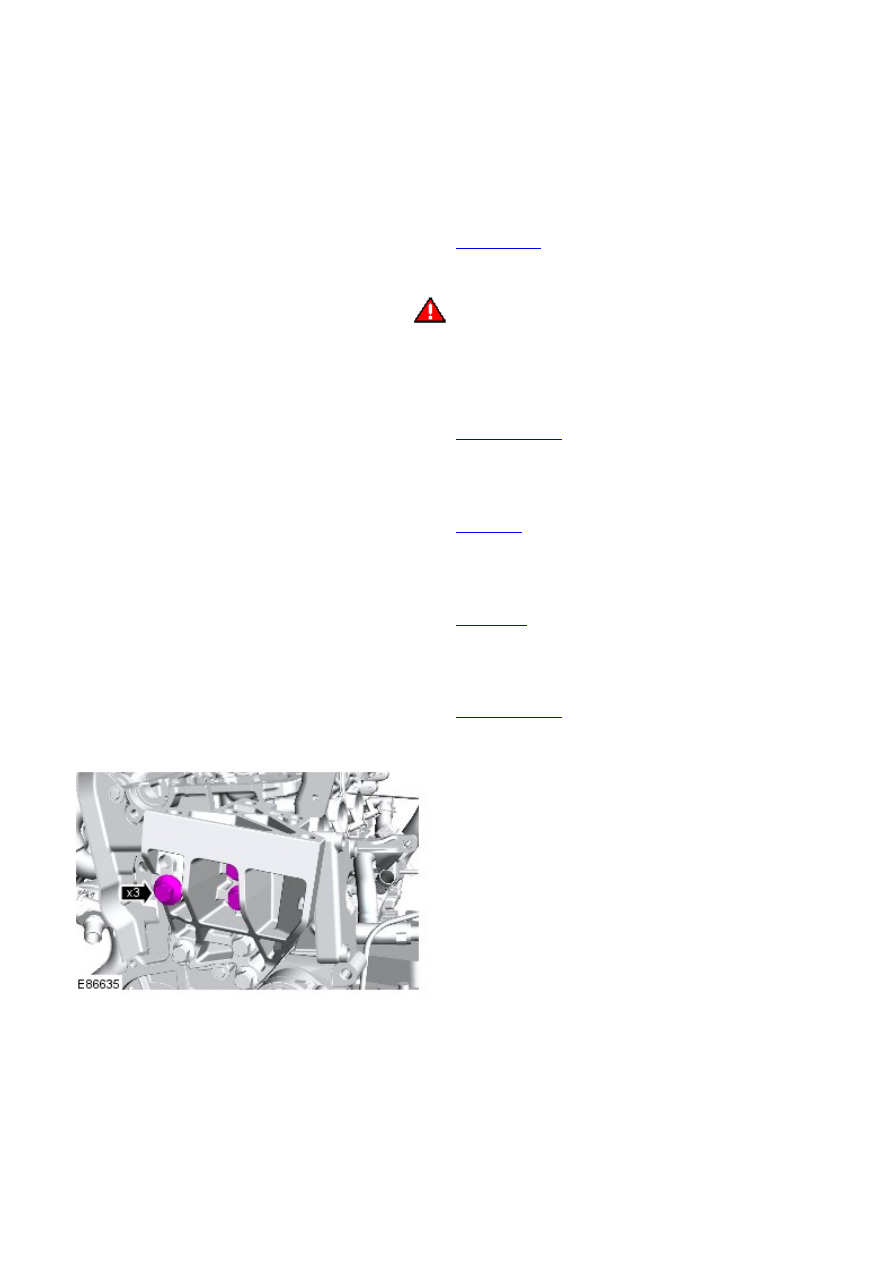

Remove the RH engine mount.

Refer to:

Engine Mount RH

 (303-01B Engine - TD4 2.2L Diesel,

Removal and Installation).

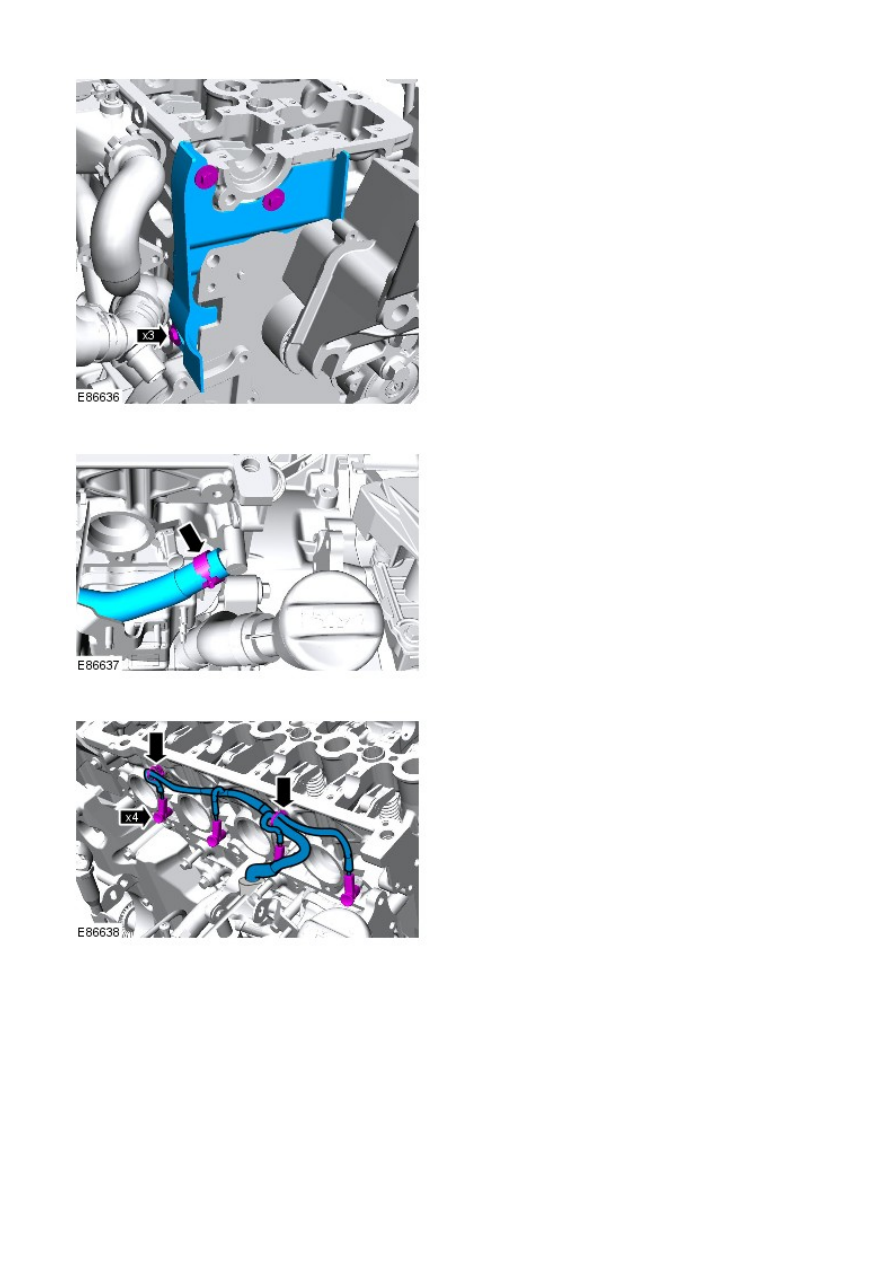

6.

7.

8.

9.

10.

11.

CAUTION: Note the fitted position of the

component prior to removal.

11.

12.

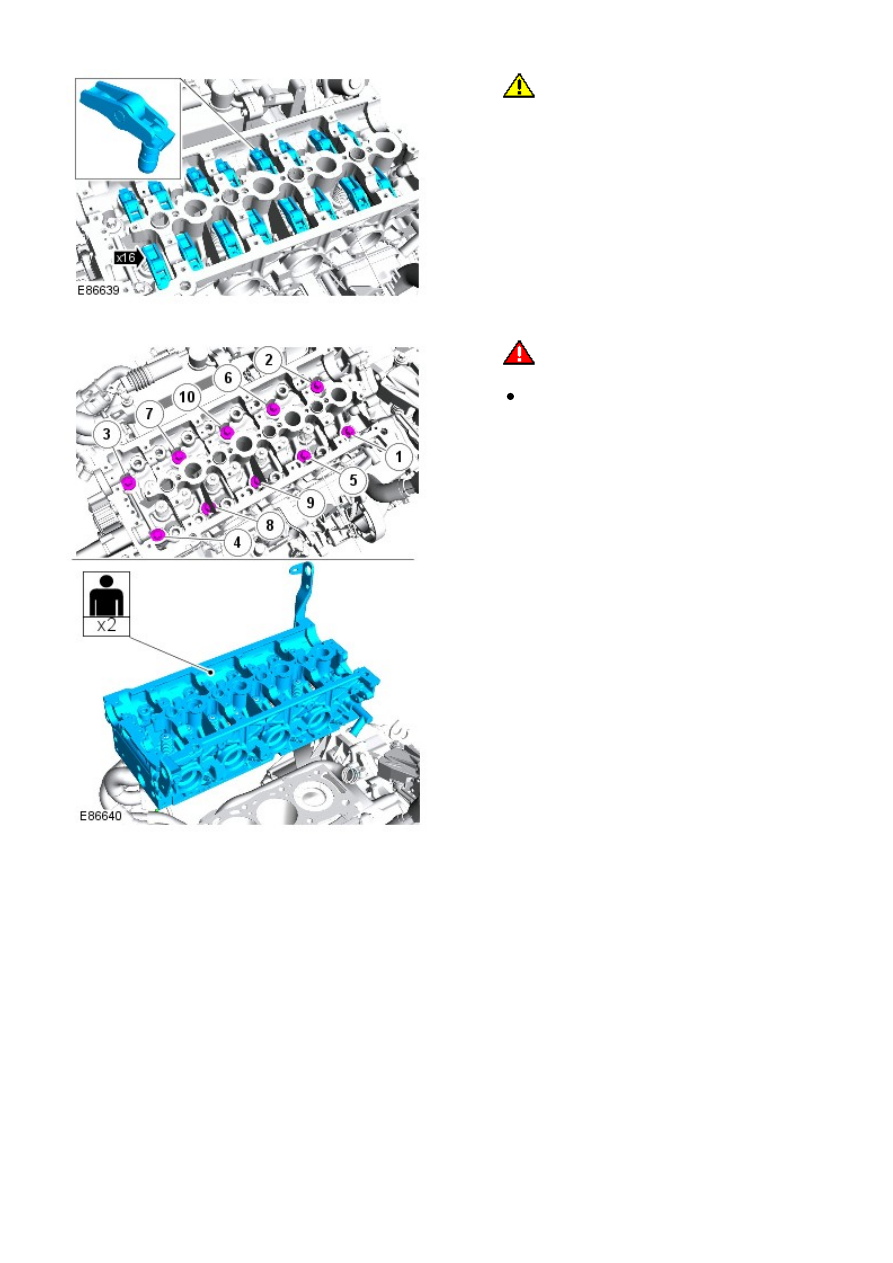

WARNING: This step requires the aid of

another technician.

Discard the bolts.

12.

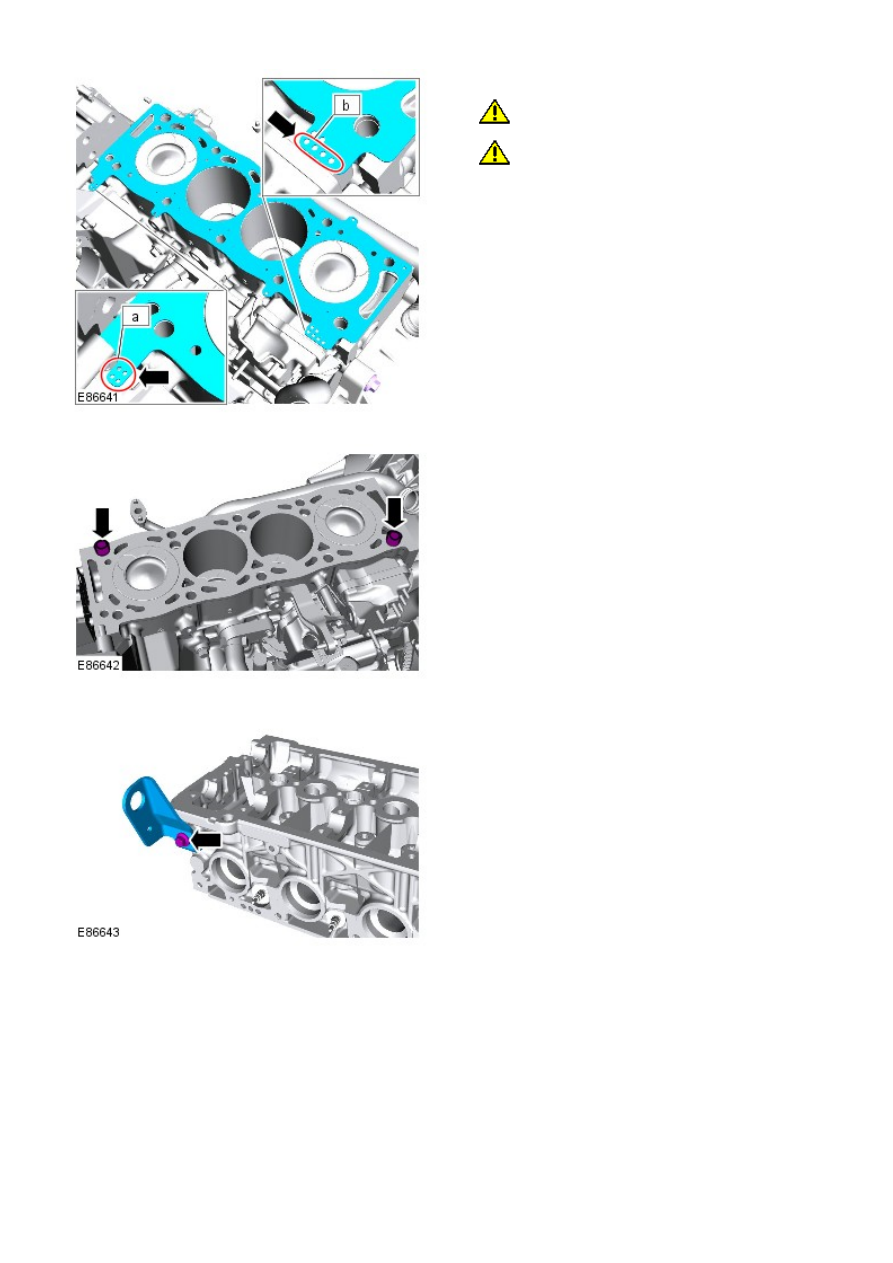

13. CAUTIONS:

 Note the thickness of the gasket removed.

 The gasket thickness is identified by the number

of holes (1 to 4) at either of the locations shown.

13.

14.

15. NOTE: Do not disassemble further if the component
is removed for access only.

15.
