Frelander 2. Manual - part 207

Engine - TD4 2.2L Diesel - Crankshaft Front Seal

Removal and Installation

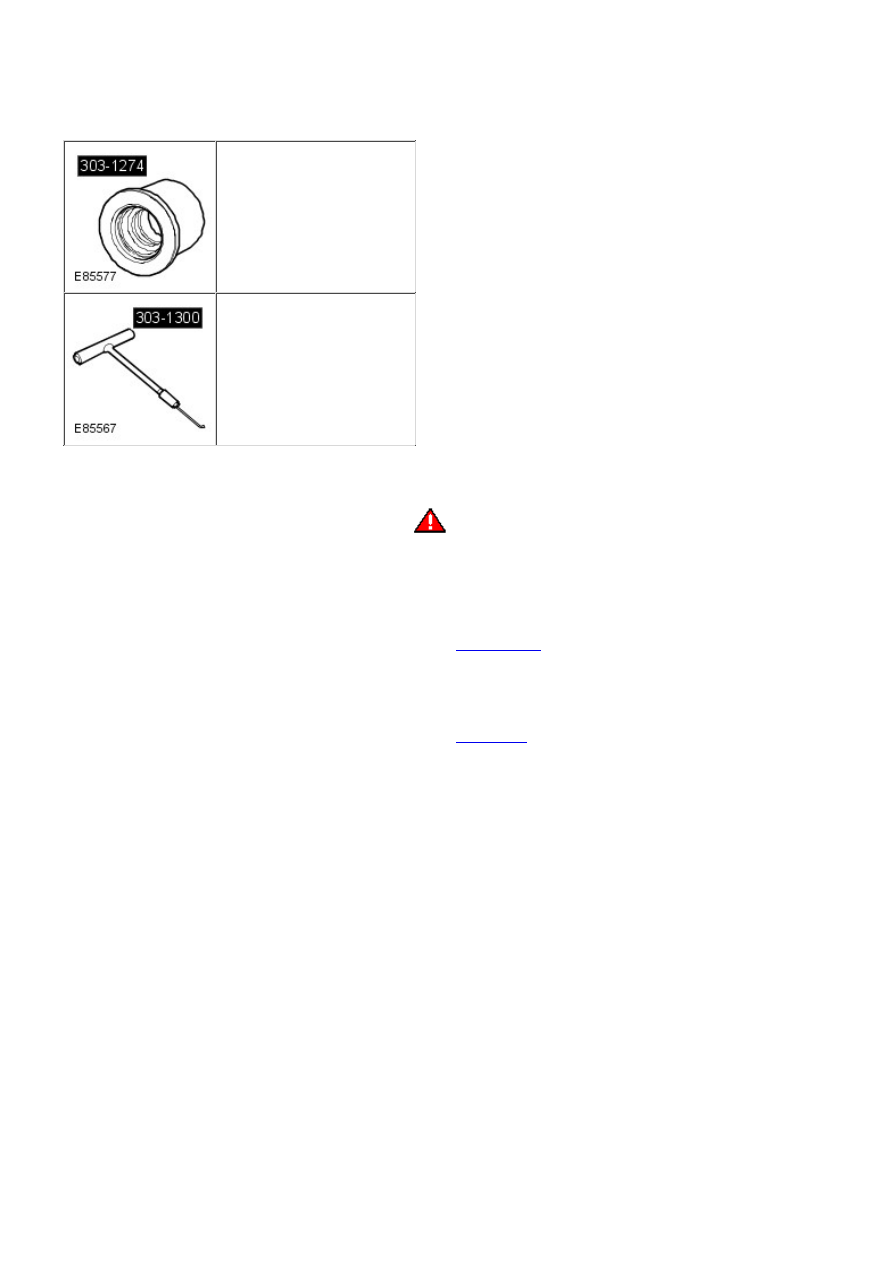

Special Tool(s)

303-1274
Installer, Crankshaft Front Seal

303-1300
Remover, Crankshaft Seal

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

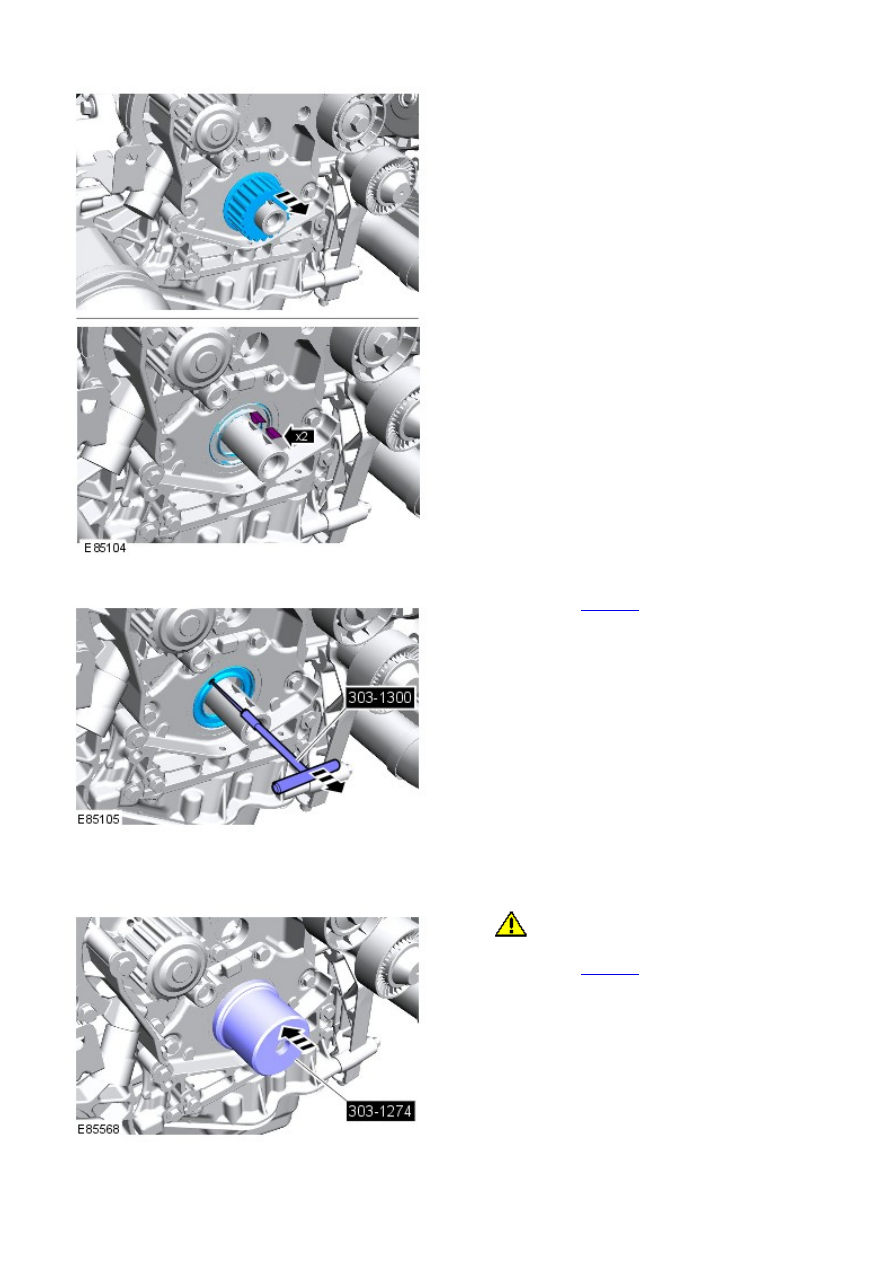

Remove the timing belt.

Refer to:

Timing Belt

 (303-01B Engine - TD4 2.2L Diesel, Removal

and Installation).

3.

4. NOTE: Make sure that the component is installed to
the position noted on removal.

4.

Special Tool(s):

303-1300

5.

Installation

1.

CAUTION: Extreme cleanliness must be

exercised when handling these components.

Special Tool(s):

303-1274

1.

2. CAUTIONS:

2.

 Make sure that the component is clean, free of foreign

material and lubricant.

 Make sure that these components are installed to the noted

removal position.

Install the crankshaft key and sprocket.

Install the new timing belt.

Refer to:

Timing Belt

 (303-01B Engine - TD4 2.2L Diesel, Removal

and Installation).

3.

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

4.

Engine - TD4 2.2L Diesel - Crankshaft Rear Seal

Removal and Installation

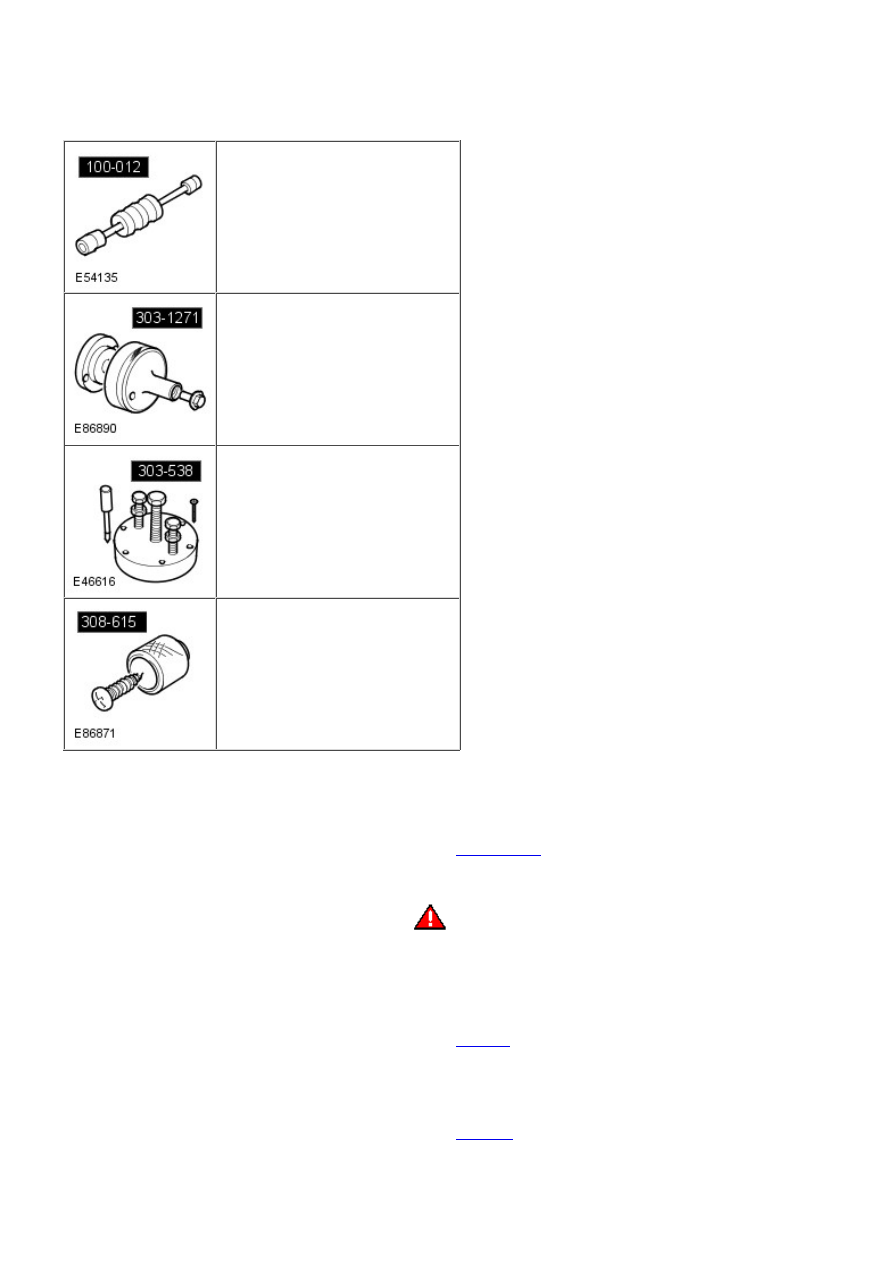

Special Tool(s)

100-012
Slide Hammer

303-1271
Installer, Seal

303-538
Remover/Installer, Crankshaft Oil Seal

308-615
Remover, Seals

Removal

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

2.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Manual models: Remove the flywheel.

Refer to:

Flywheel

 (303-01B Engine - TD4 2.2L Diesel, Removal and

Installation).

3.

Automatic models: Remove the flexplate.

Refer to:

Flexplate

 (303-01B Engine - TD4 2.2L Diesel, Removal and

Installation).

4.
