Frelander 2. Manual - part 203

2.

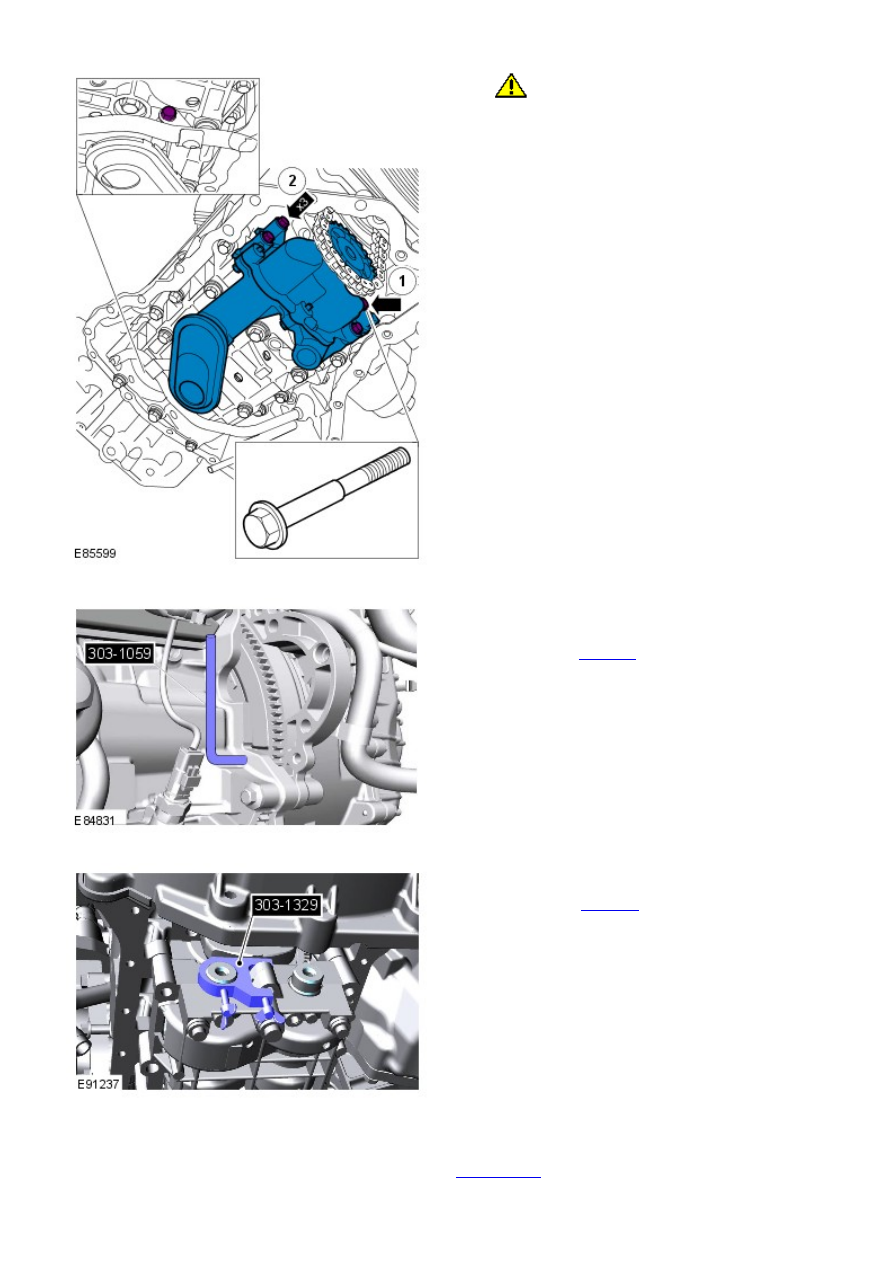

CAUTION: Note the fitted position of the

component prior to removal.

• NOTE: The shouldered bolt in position 1 locates the
oil pump.

2.

Rotate the crankshaft and install the crankshaft timing
tool.

Special Tool(s):

303-1270

3.

Lock the balance shafts.

Special Tool(s):

303-1329

4.

For balance shaft data, refer to engine specification section.

Refer to:

Specifications

 (303-01B Engine - TD4 2.2L Diesel,

Specifications).

5.



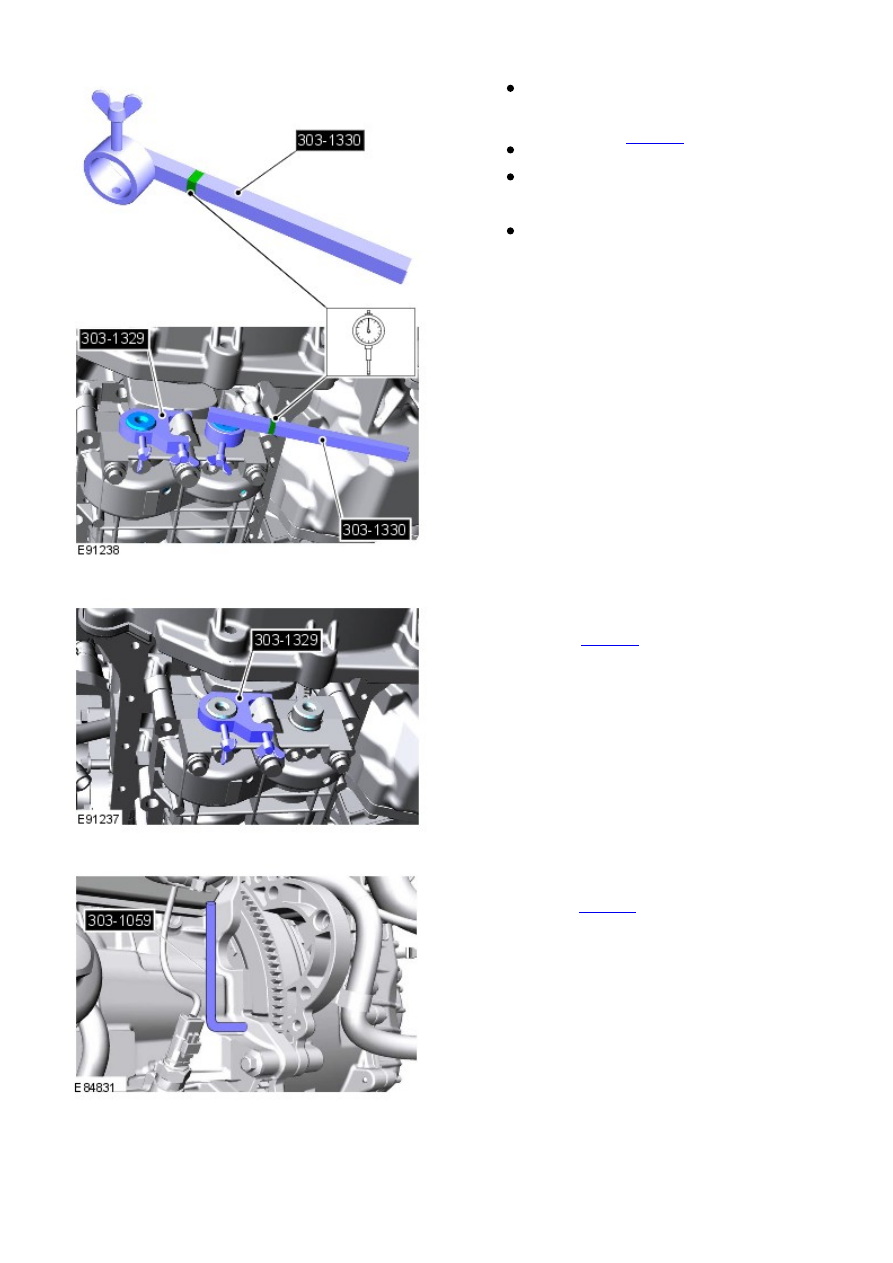

Measure the backlash between the balance
shafts.

Special Tool(s):

303-1330

Install and position a dial test indicator (DTI) to
the measurement position on the special tool.
If the backlash between the balance shafts is
less than 0.01 mm or greater than 0.07 mm
then the balance shaft assembly must be
replaced.
If a balance shaft assembly replacement is
required, go to step 11.

6.

Remove the balance shaft locking tool.

Special Tool(s):

303-1329

7.

Remove the crankshaft timing tool.

Special Tool(s):

303-1270

8.



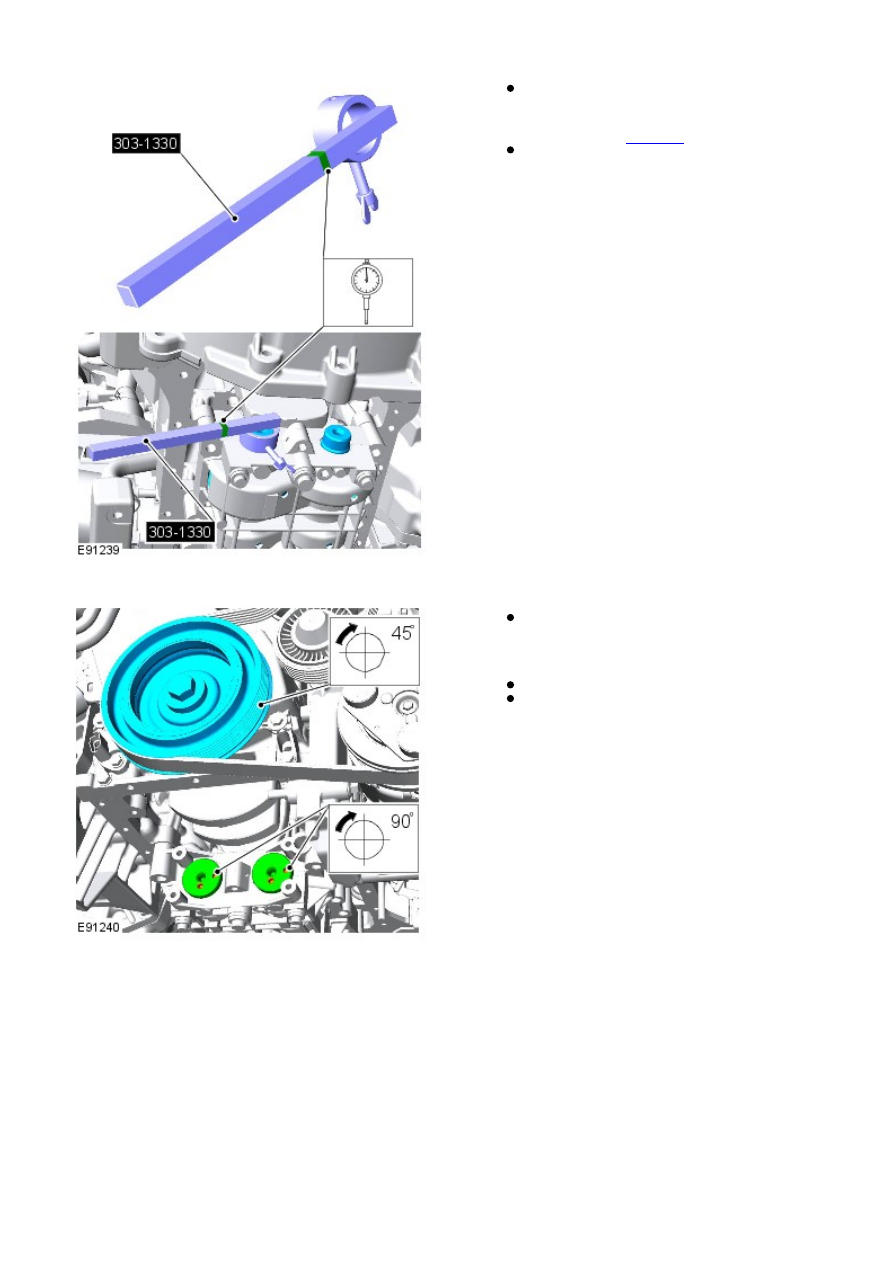

Measure the backlash between the balance shaft
and crankshaft.

Special Tool(s):

303-1330

Install and position a dial test indicator (DTI) to
the measurement position on the special tool.

9.



Turn the crankshaft in the normal direction of
rotation, measure and record the backlash on
every quarter rotation of the balance shafts,
until 8 readings are taken and the crankshaft
has completed 1 revolution.
Calculate the average backlash.
If the backlash is out of tolerance, go to step
12.

10.

Stage 1:
Stage 2:

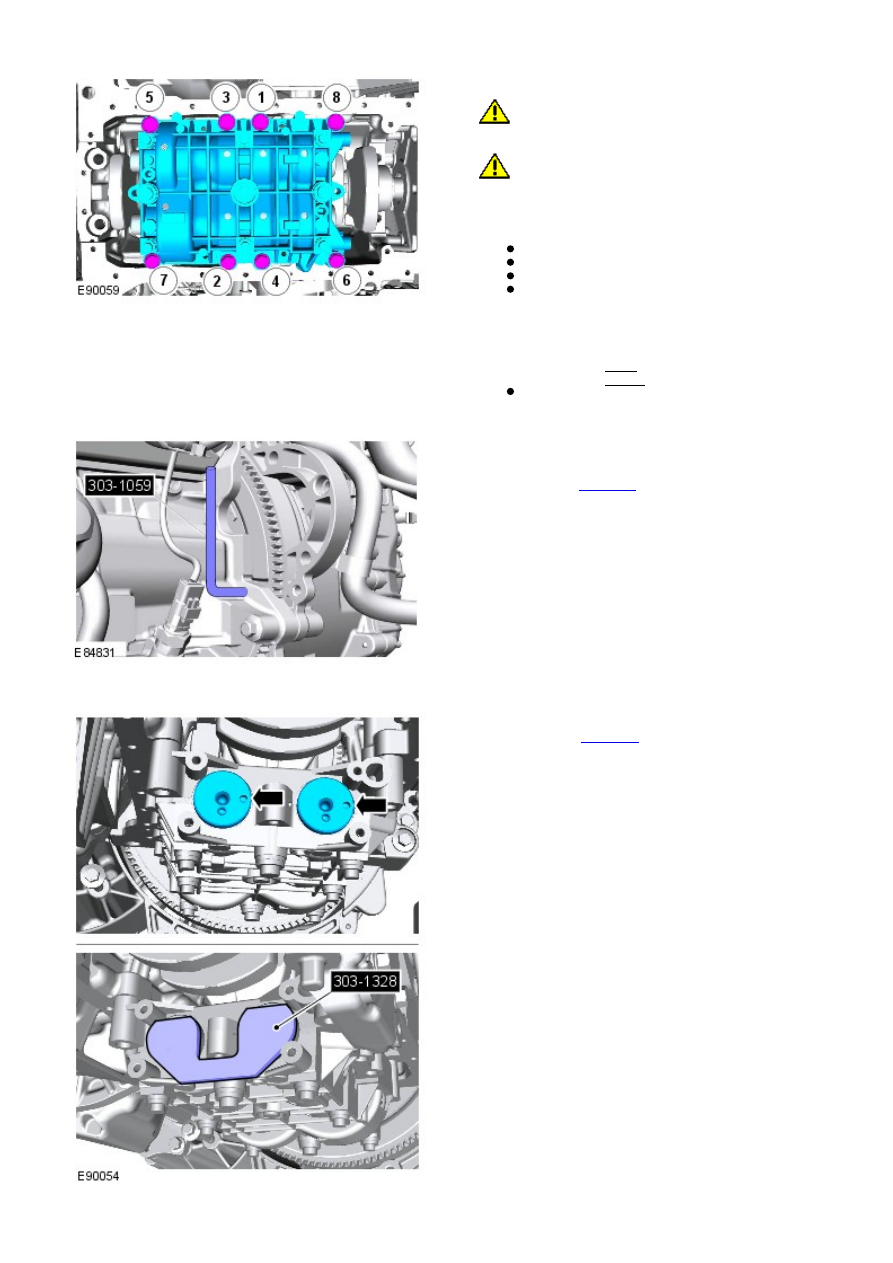

11. CAUTIONS:

 Make sure that the mating faces are clean and

free of corrosion and foreign material.

 Make sure the locating dowels are installed

correctly.

• NOTE: Make sure that this component is installed to
the noted removal position.

W hen a new balance shaft assembly is required.
Remove the balance shaft assembly.
Select and install the largest available shims.
Install the new balance shaft assembly, tighten
the bolts evenly in 2 stages to the sequence
shown.

Torque:

5 Nm
22 Nm

Repeat the backlash checking process.

11.

Rotate the crankshaft and install the crankshaft timing
tool.

Special Tool(s):

303-1270

12.

Install the balance shaft timing tool.

Special Tool(s):

303-1328

13.
