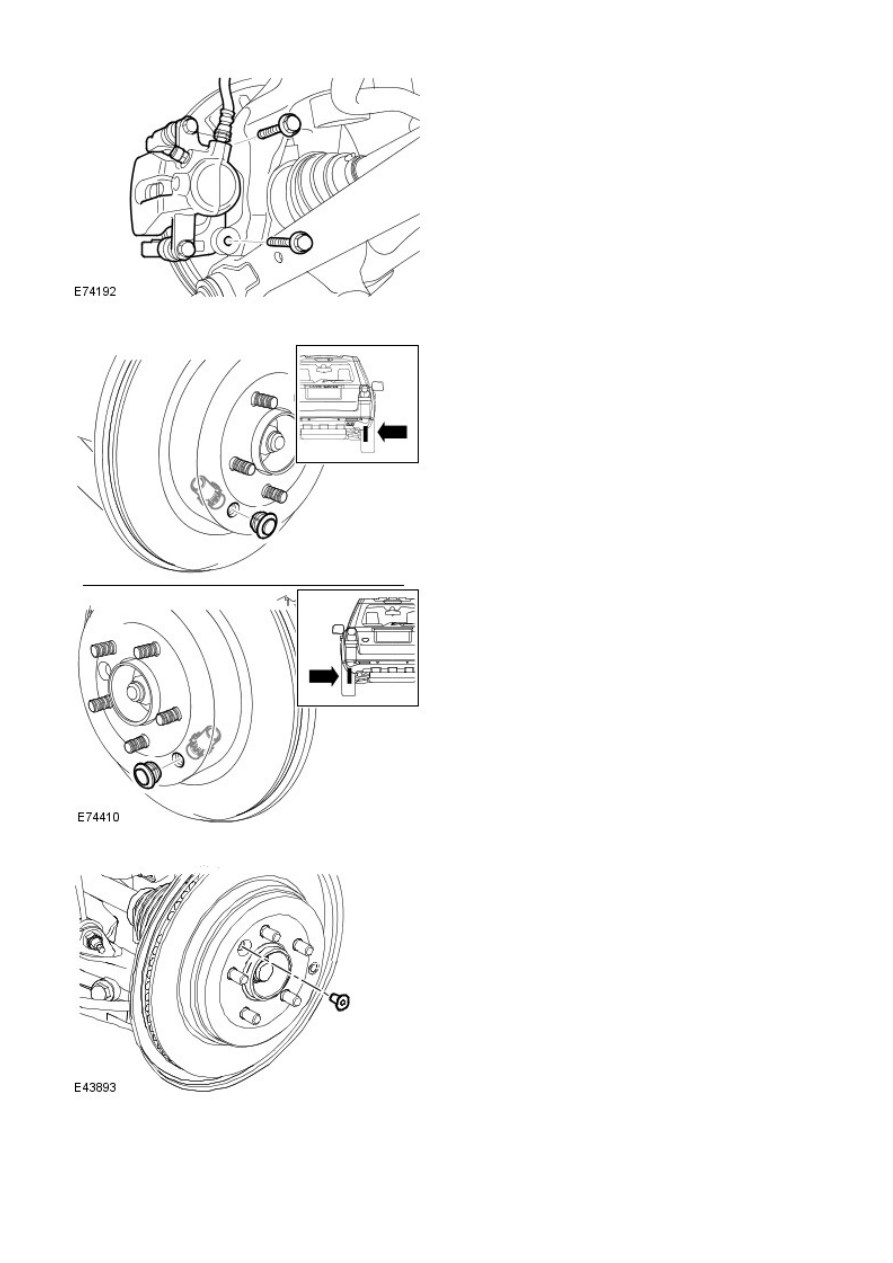

Tie the rear brake caliper aside.

7.

Back-off the parking brake adjuster.

8.

Remove the brake disc.

9.

Release the cable support bracket, clip and cable-tie.

10.

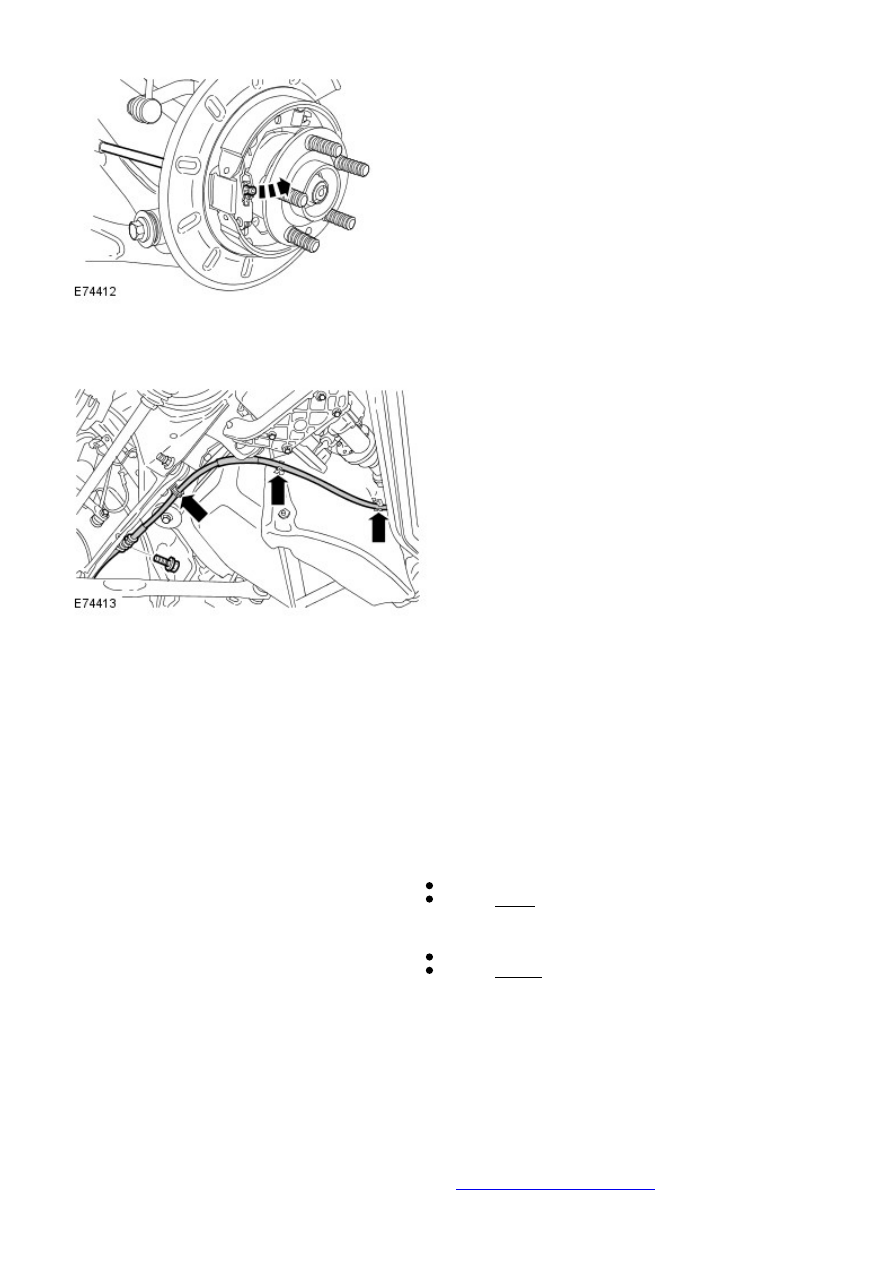

Release the parking brake cable from the body.

11.

Disconnect and remove the cable.

12.

Repeat the above procedure for the other side.

13.

Installation

Install the parking brake cable to the hub and connect the nipple.

1.

Install the parking brake cable to the body.

2.

Connect the cable support bracket, clip and cable tie.

3.



Install the brake disc.
Torque: 35 Nm

4.



Install the brake caliper.
Torque: 110 Nm

5.

Repeat the above procedure for the other side.

6.

Install the compensator to the rear parking brake cables.

7.

Connect the front parking brake cable and install the adjusting nut.

8.

Adjust the parking brake.

Refer to:

Parking Brake Cable Adjustment

 (206-05 Parking Brake and

Actuation, General Procedures).

9. Install the coin tray and stowage compartment.

10.

Install both wheels and tires.

11.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

Parking Brake and Actuation - Parking Brake Shoes

Removal and Installation

Removal

• NOTE: If the parking brake shoes or the brake discs have been removed for access to other components then DO NOT
carry out the bedding in procedure.

1.

WARNING: Do not work on or under a vehicle supported only

by a jack. Always support the vehicle on safety stands.

Raise and support the vehicle.

1.

Remove the wheels and tires.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

2.

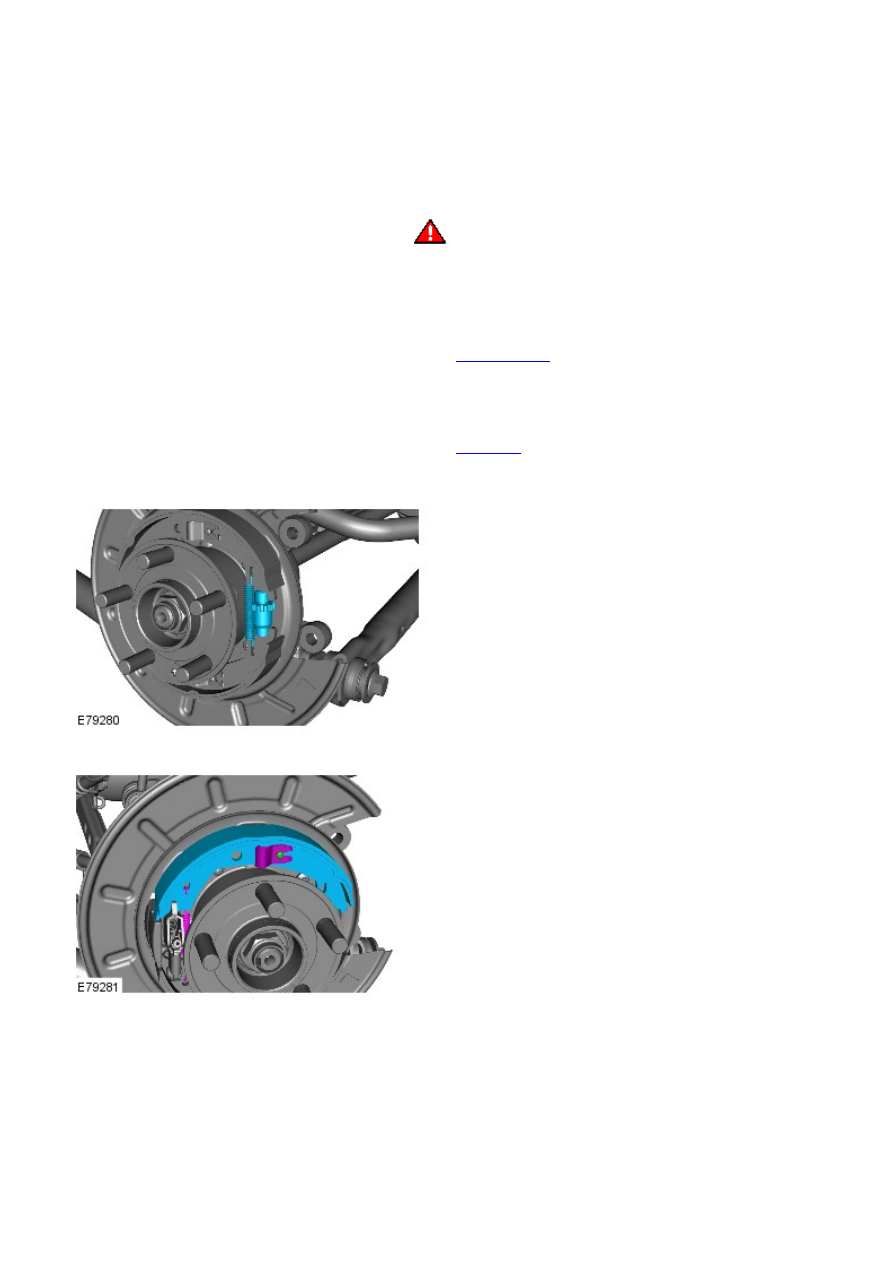

Remove both rear brake discs.

Refer to:

Brake Disc

 (206-04 Rear Disc Brake, Removal and

Installation).

3.

4.

5.
