Frelander 2. Manual - part 112

Rear Disc Brake - Brake Caliper Anchor Plate

Removal and Installation

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the wheel and tire.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

2.

3.

4.

5.

6.

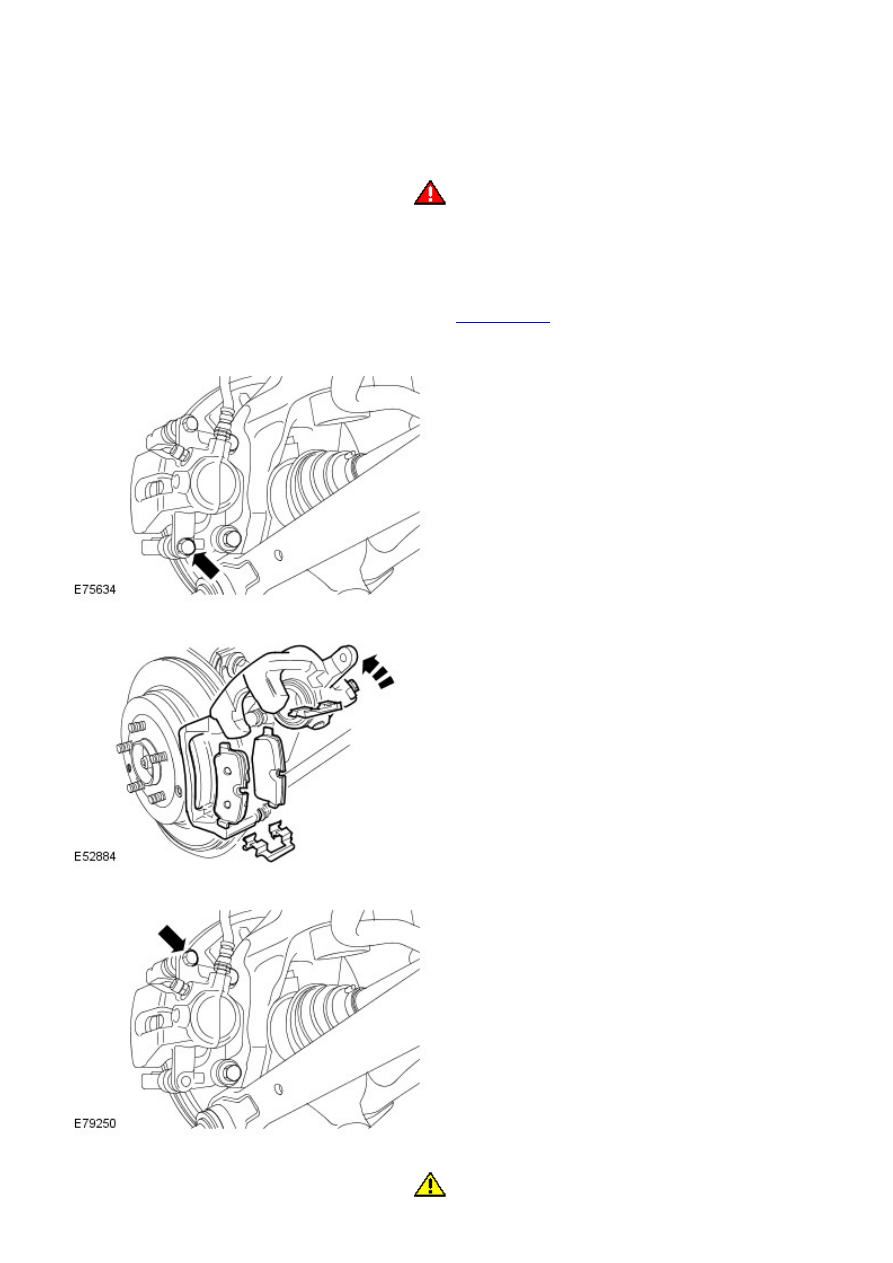

CAUTION: Do not allow the brake caliper to hang on the

6.

brake hose.

Tie the brake caliper housing aside.

7.

8.

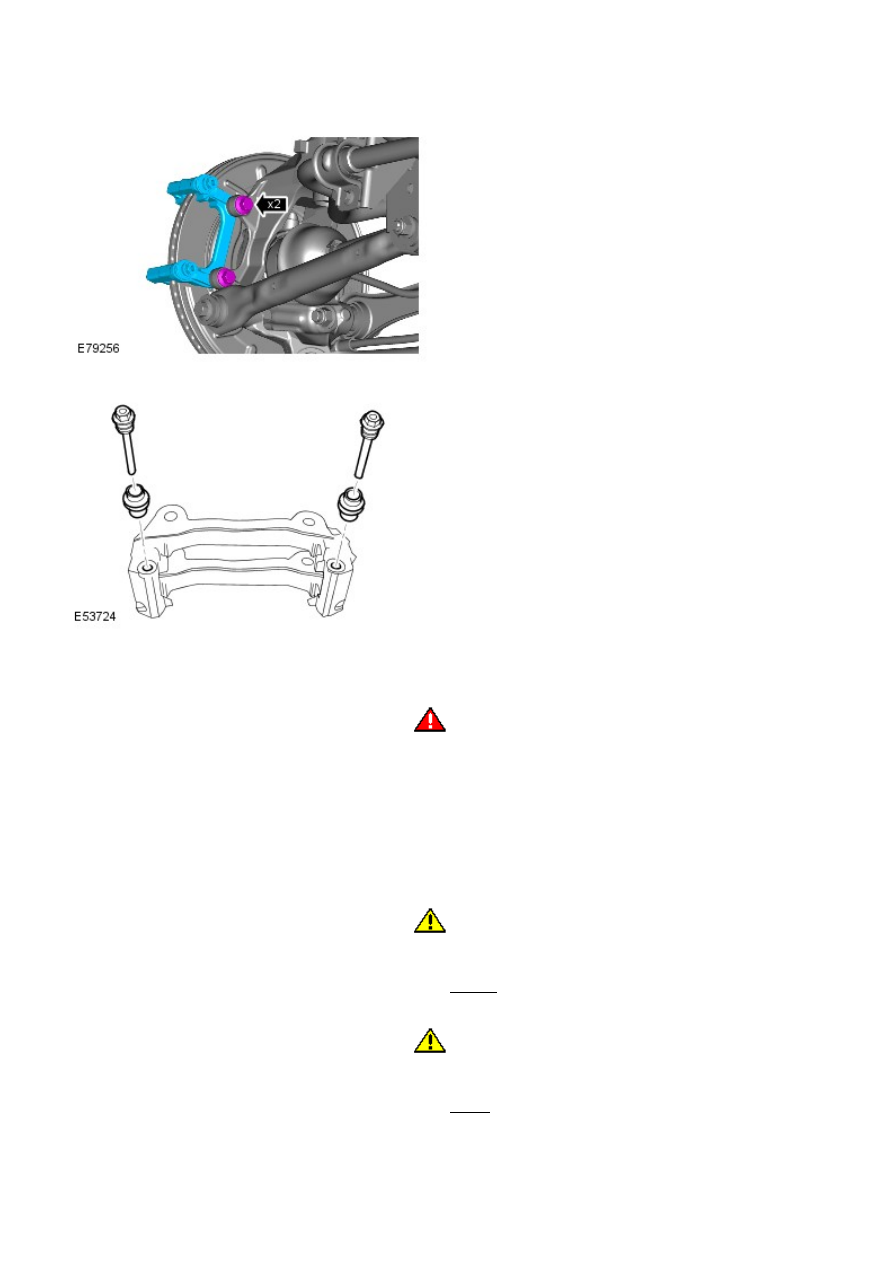

Installation

1.

WARNING: Do not use compressed air to clean brake

components. Dust from friction materials can be harmful if inhaled.

Clean the brake caliper housing and anchor plate using brake
cleaning fluid.

1.

Clean and lubricate the guide pins.

2.

Install the guide pins.

3.

4.

CAUTION: Make sure that new bolts are installed.

Install the brake caliper anchor plate.

Torque: 110 Nm

4.

5.

CAUTION: Make sure that new bolts are installed.

Install the brake caliper housing and install the top bolt.

Torque: 35 Nm

5.

Install the clips and brake pads.

6.

7. CAUTIONS:

7.

 Make sure that new bolts are installed.

 Make sure that the brake hose is not twisted and is correctly

located.

Align the brake caliper to the anchor plate.

Torque: 30 Nm

Install the wheel and tire.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

8.

Parking Brake and Actuation -

General Specification

Item

Specification

Make

TRW

Type

Drum machined in centre of the brake disc

Operation

Manually applied cable operated system.

Parking brake drum internal diameter

185 mm (7.28 in)

Minimum brake lining material thickness

1 mm (0.039 in)

Torque Specifications

Description

Nm

lb-ft

LH/RH parking brake cable bolts

10

7

Parking brake actuator mounting bracket bolts

25

18

Parking brake warning indicator switch Torx screw

2

1
