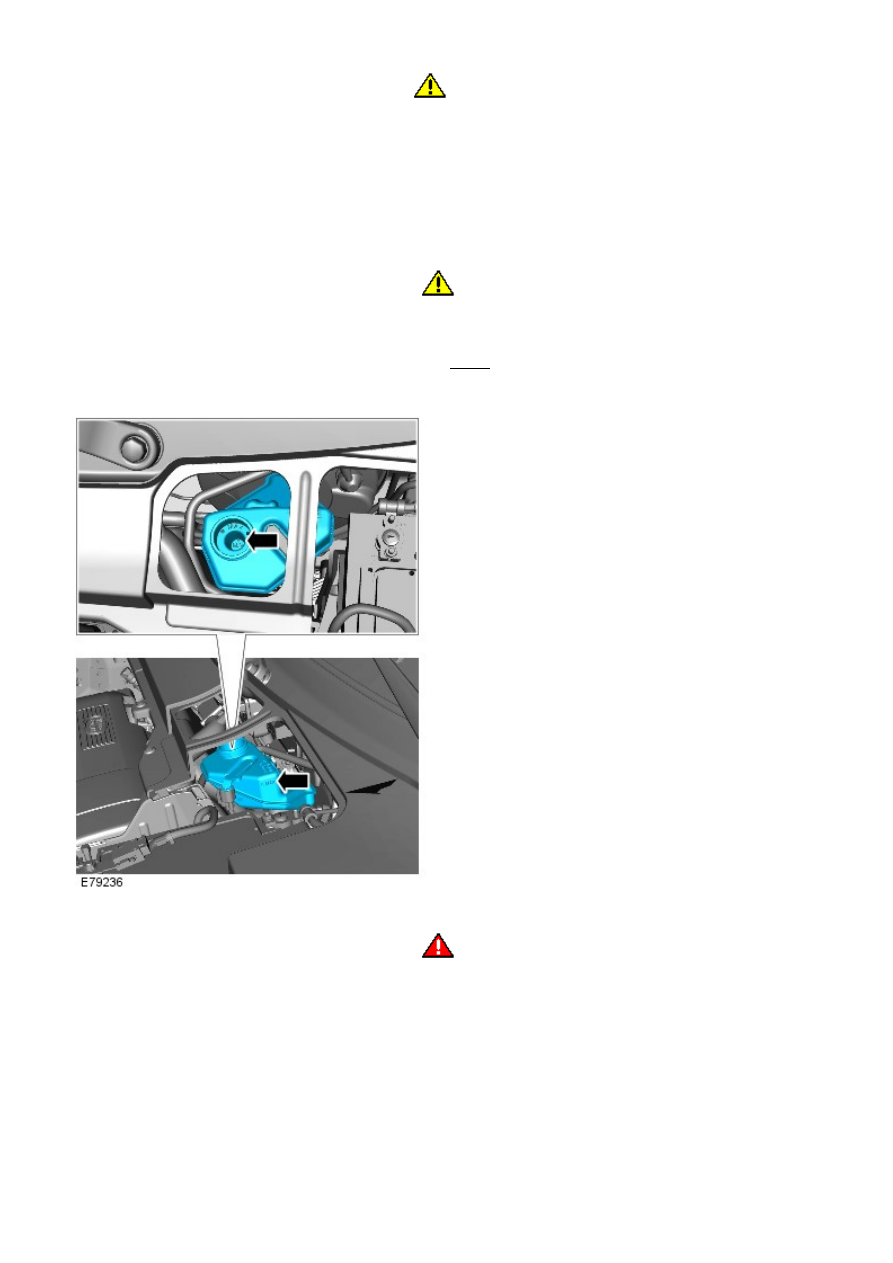

Fill the brake fluid reservoir to the MAX mark.

6.

Install the bleed tube to the brake caliper bleed screw and immerse
the free end of the bleed tube in a bleed jar containing a small
quantity of approved brake fluid.

7.



Starting at the brake caliper furthest away from
the brake master cylinder, loosen the bleed
screw by one-half to three-quarters of a turn.

8.

9.

CAUTION: The brake fluid reservoir must remain full with

new, clean brake fluid at all times during bleeding.

W ith assistance, depress the brake pedal steadily through its full
stroke and allow it to return to the rest position. Repeat the
procedure until brake fluid, clean and air-free flows into the bleed
jar.

9.

W hen brake fluid, clean and air-free flows into the bleed jar, depress
and hold the brake pedal down.

10.

11.

CAUTION: Make sure the bleed screw cap is installed after

bleeding. This will prevent corrosion to the bleed screw.

W ith the brake pedal fully depressed, tighten the bleed screw.

Torque: 10 Nm

11.

Fill the brake fluid reservoir to the MAX mark.

12.

13.

WARNING: Braking efficiency may be seriously impaired if

an incorrect bleed sequence is used.

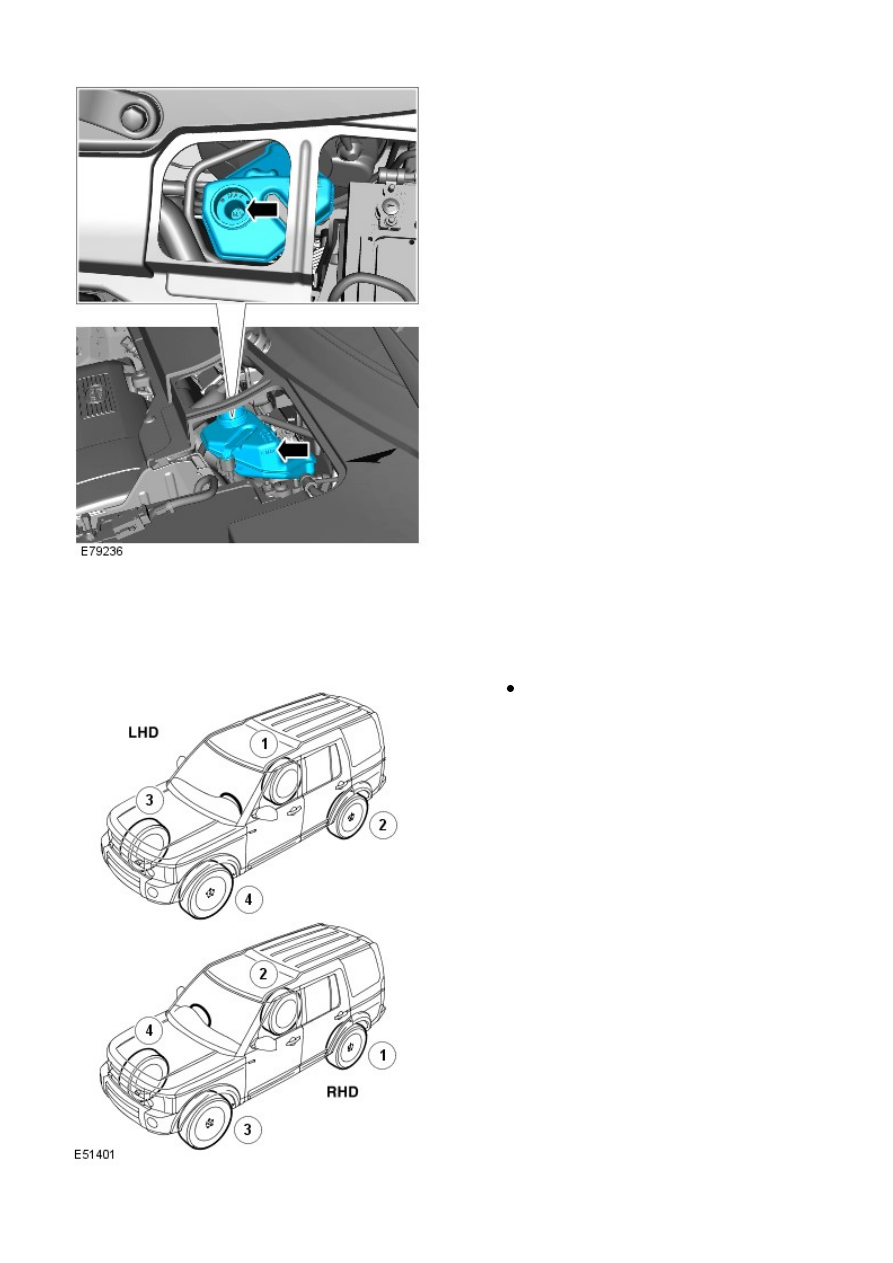

Repeat the brake bleeding procedure for each brake caliper,
following the above sequence.

13.

Fill the brake fluid reservoir to the MAX mark.

14.

Apply the brakes and check for leaks.

15.

Install the brake fluid reservoir cap.

16.

Install the fluid reservoir access panel.

17.

Front Disc Brake -

General Specification

Item

Specification

Front disc

Ventilated

Front disc diameter:
3.2 Petrol

316 mm (12.4 in)

2.2 Diesel

300 mm (11.8 in)

Front disc thickness new (All engines)

28 mm (1.10 in)

Service limit (All engines)

26 mm (1.024 in)

Maximum disc run-out - disc installed

0.080 mm (0.003 in)

Pad minimum thickness

2 mm (0.078 in)

Piston diameter

60 mm (2.362 in)

Torque Specifications

Description

Nm

lb-ft

Brake caliper bleed screw

8

6

Brake caliper mounting plate to wheel knuckle bolts*

200

148

Brake caliper guide pin bolts

28

21

Brake disc dust shield bolts

10

7

Brake disc Torx screw

35

26

Brake flexi hose union to caliper

32

24

Brake hose retaining bracket to damper bolt

22

16

* New nuts/bolts must be fitted

Front Disc Brake - Front Disc Brake

Description and Operation

COMPONENT LOCATION

• NOTE: i6 gasoline front disc brake shown; TD4 diesel front disc brake similar.

Item

Part Number

Description

1

-

Anti-lock Brake System (ABS) sensor cable

2

-

ABS sensor retaining screw
